核心板结构布局图

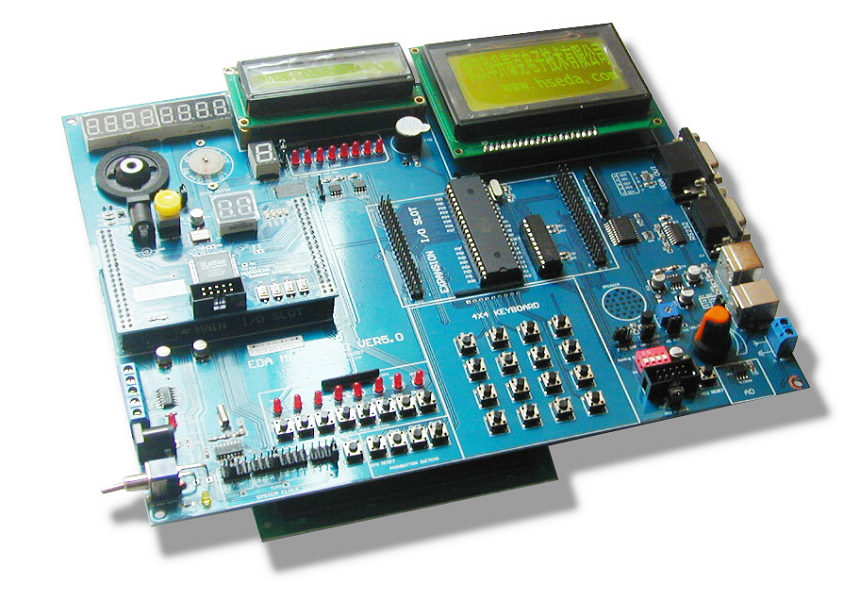

与EDA6.1主板组合成LATTICE EDA开发实验系统

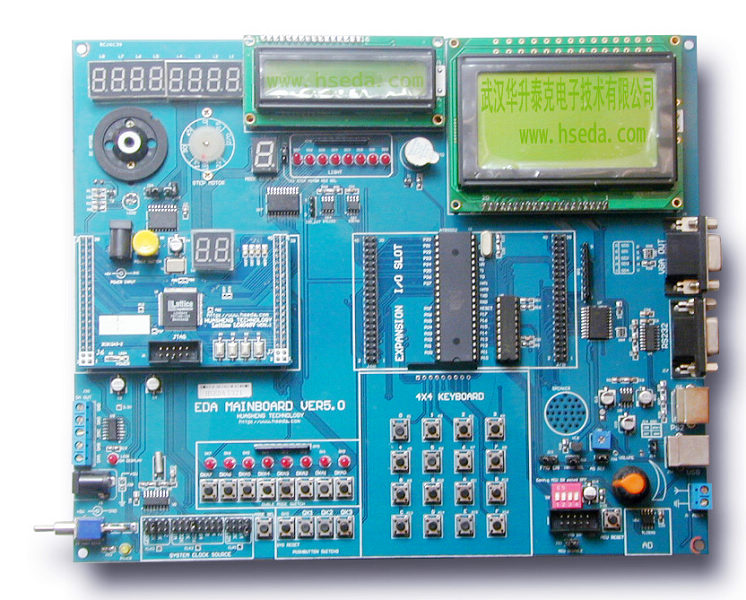

与EDA7.0主板组合成LATTICE EDA开发实验系统
配套光盘资料展示

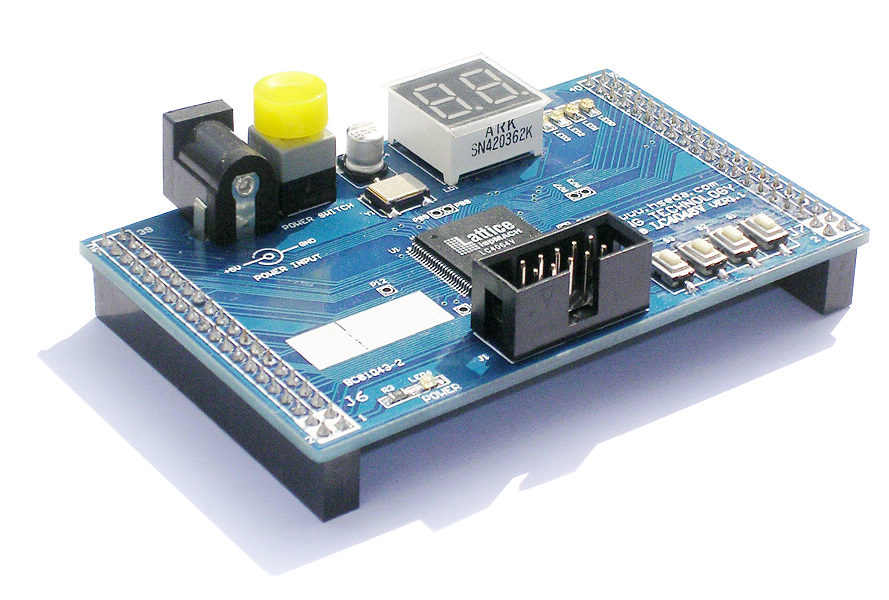

我们设计的这块LATTICE的CPLD下载板， 因为LC4064是CPLD结构，所以不用配备昂贵的配置芯片，同时也不用担心掉电后要重新配置。为了方便用户单独使用这块下载板（也就是作为背板插在自己的目标系统上使用），板上提供了一个50M有源晶振 （可按照用户要求选配不同频率有源晶振）。这板由于布线理，核心板能够稳定运行在100M频率以上。我们已经通过扩展连接插座和插头将芯片所有效I/O都已引出，也就是板上（J6,J7)。这样您就可以方便的和您的目标系统配合使用，也就是做为背板使用。这样就算是您的目标系统设计失败或损坏也可以将该板取下插到新的目标系统上面正常使用，这样就缩短了开发时间并降低了研发成本。如果您觉得自己搭电路麻烦或周期比较紧，可以购买我们的EDA底板，我们的EDA底板已经包含了一般实验的所用基本外设和相关功能。本评估板是研发人员和大学生进行电子竞赛和相关研究的 有力工具。
配套软件：
实验例程清单:
[发货清单]
可以选配件：
五.相关配置
|
|||||||||||||||||||||||||
