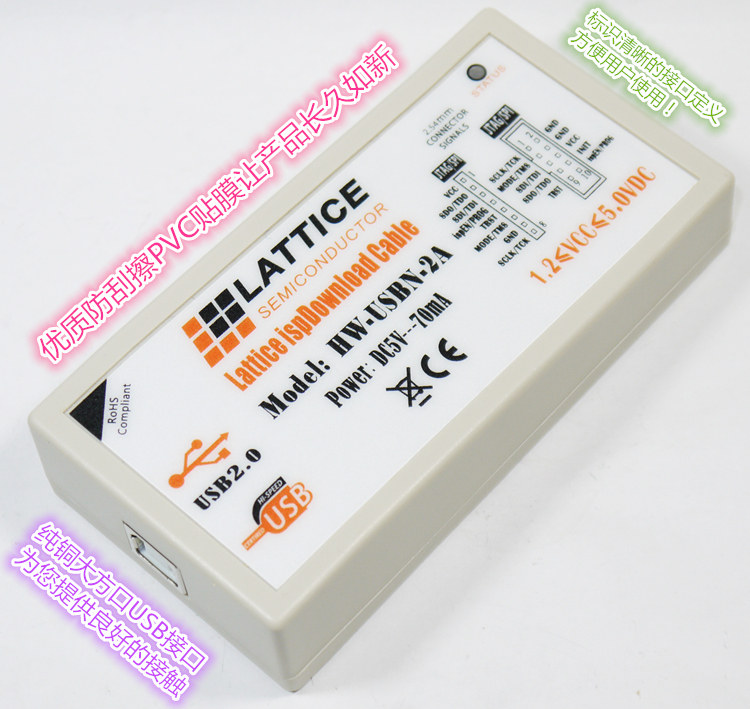

attice USB 下载器线 FPGA CPLD ISP下载仿真烧录器 HW-USBN-2A

产品特点：
 1.采用Lattice原厂设计方案，确保使用稳定可靠；
2.支持宽目标电压1.2V- 5V；
3.USB供电，无需外部单独供电；
4.支持所有LATTICE开发环境(LSC ISPVM，LATTICE DEMIOND ，LATTICE ISPEVER，以及LATTICE PROGRAMMER)；
5.支持Lattice全系列FPGA，如SC(M)/XP/XP2/ECP2(M)/ECP3/ECP5(G)/MachXO/MachXO2/MachXO3/ICE40系列等；
6.支持Lattice全系列CPLD，如1000/2000/4000/ispMACH系列等；
7.支持JTAG、internal FLASH、SPI FLASH等编程模式；
8.无需单独安装驱动，直接支持Diamond/ispLever6.x/7.x/classic/ispVM各种版本驱动；
9.具有限流输入、ESD保护措施，确保下载线完全；
10.采用Lattice官方2*5Pin 间距2.54mm JTAG接口；
11.支持操作系统Win2000/XP、Windows7/8/10、Linux等

 接口定义为官方标准版：

1.SCLK/TCK：与芯片的SCLK/TCK管脚连接；

2.GND：下载器与目标板的公共地，其内部2、4管脚连接，在使用时需要将此2、4中的一个脚与目标板的地相连；

3.MODE/TMS：与芯片的MODE/TMS管脚连接；

4.GND： 下载器与目标板的公共地，其内部2、4管脚连接，在使用时需要将此2、4中的一个脚与目标板的地相连；

5.SDI/TDI： 与芯片的SDI/TDI管脚连接；

6.VCC： 用来检测下载器连接的目标板是否上电，不是用来给目标板供电的，官方的下载器不具备给目标板供电的能力，这个需要注意；

7.SDO/TDO：与芯片的SDO/TDO管脚连接；

8.INTI： 在某些芯片下载调试时需要连接INTI管脚，并不是每个芯片都需要连接；

9.TRST：在某些芯片下载调试时需要连接TRST管脚，并不是每个芯片都需要连接；
10.ispEN/Enable/PROG：在某些芯片下载调试时需要连接ispEN/Enable/PROG管脚，并不是每个芯片都需要连接。

下载线引脚说明：

①TCK

②GND

③TMS

④GND

⑤TDI

⑥VCC

⑦TDO

⑧INIT

⑨TRST

⑩ISPEN

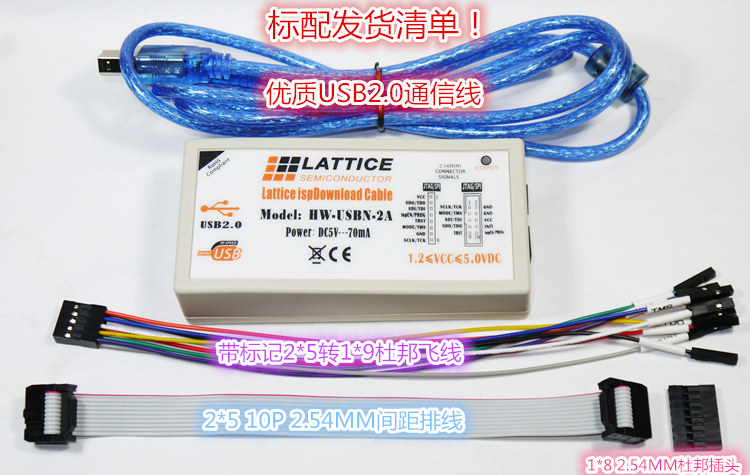

装箱清单：
  1. LATTICE USB下载器  1条
  2. 2*5 2.54MM间距10P排线 1条
  3. 2*5转1*9杜邦飞线 1条
  4. 8PIN 1*8杜邦头 一个
  5. 优质USB2.0通信线 1条
相关软件可在LATTICE官网下载，注册一个账号即可，驱动程序集成在内（复制到浏览器）：
下载器设置方法下载地址（复制到浏览器）：
