USB2.0_SD卡_VGA扩展板

售价:180元

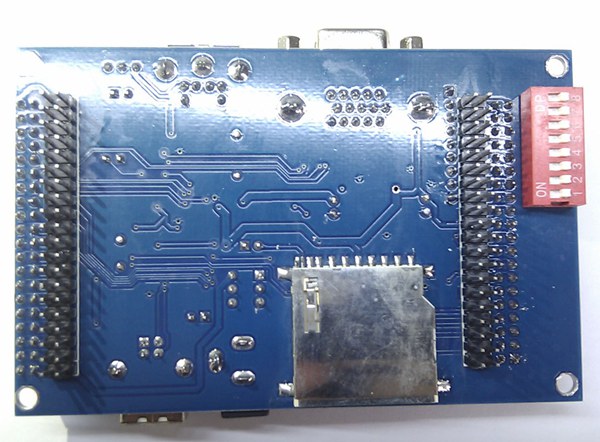

扩展板结构和布局图





系统结构图

概述:

   我们根据目前视频开发应用方向,设计了这块功能完整,结构合理,资源丰富的扩展板开发板,这块板可以很方便的和我们目前的FPGA下载板进行直接连接使用,您只要我们的下载板插在我们的这块板上,就可以构成一套完整视频 输出USB2.0拆机传输应用系统.比如我们的EP1C6,EP1C12,EP2C8,EP2C35,EP3C25等等!我们还将推出更多功能强大设计合理的FPGA核心板.并保持与目前这块视频开发板的兼容性.所以选用我的视频采集板能够充分保证您的设计的需要,并能够根据您所研究的方向和项目的复杂程度选用不同容量的FPGA核心板.



系统资源:

1.板上载有独立的电源模块,可以稳定提供运行时的电源,避免使用FPGA下载板电源造成干扰和不稳定.可以通过核心板对扩展板进行供电,也可以通过USB端口供电,也可以通过外部电源供电。并有独立的电源开关,方便用户使用。

2.采用12bit电阻网络构成DAC视频输出,可以产生4096色VGA图像输出.提供对应的4096色VGA输出控制源码。

3.USB芯片:CY7C68013A-56,USB2.0单片机芯片。集成了USB2.0 传输技术,速度达到43MBYTE/S ,USB2.0有独立的复位按键,EEPROM可以通过跳线选择单独擦除,避免误烧程序造成不能重新烧写麻烦。

4.8位上拉拨码开关,满足大多数实验和应用需求。

5.SD卡座,并提供对应的SD卡的FAT和FAT32读写测试源码。

6.PS2端口。提供对应的PS键盘读写程序。

7.红外接收头。

8.5V长声蜂鸣器。提供音乐演奏源码。

9.2个40针的扩展口,可以插我们提供的其他扩展板,比如TFT LCD屏和数字模拟摄像头的扩展等。



实验及其代码:

1.VGA输出控制实验。

2.PS2键盘鼠标控制实验。

3。SD卡FAT格式读写实验。

4。SD卡FAF32格式读写实验。

5。IR红外接收实验。

6。拨码开关的8/3译码实验。

7。CY7C68013传输速度测试

8。USB数据传输测试

9。USB2.0的波形显示数据采集实验。

10。USB2.0 EEPROM擦除实验。

10.Slave FIFO端点速度测试演示代码(包含上位机数据采集波形显示VC++代码、驱动程序代码、CY7C68013代码和FPGA 源代码)



与EP4CE30 VER2.0核心板组合效果
