AD/DA V2.0
高速 AD/DA 模块

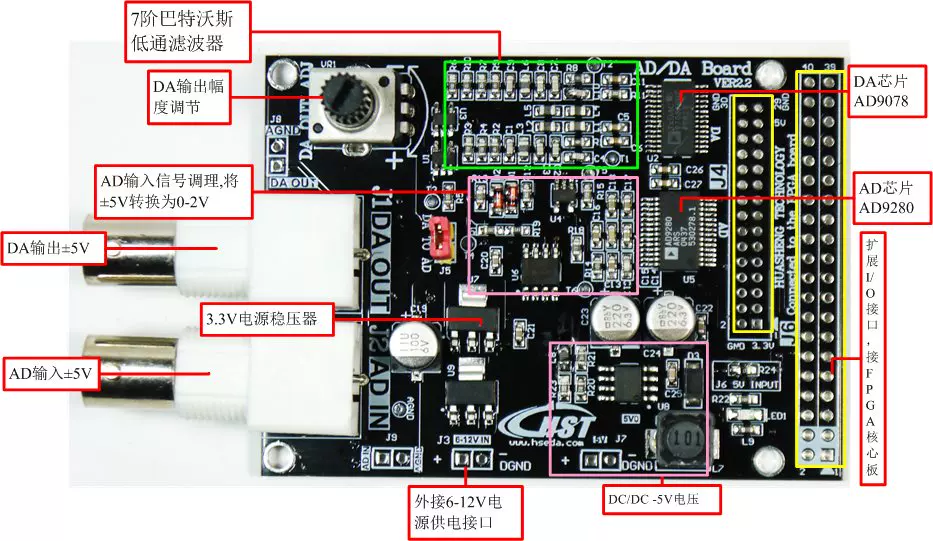

一张 63.5 × 55 mm 的板子,把两个方向都做完:FPGA 给 8 位数据和一个时钟,AD9708 就在 BNC 上给出±5 V 的模拟波形;反过来,BNC 上进 ±5 V,AD9280 就把它变成 8 位数据送回 FPGA。中间那段最难做的部分——差分电流转电压、7 阶巴特沃斯 40 MHz 低通、宽带运放调幅、−5 V 反压电源——都已经焊在板上,用户只要接两根线、写一段相位累加器。

AD9708 · 125 MSPS AD9280 · 32 MSPS ±5 V / 10 Vpp 40 MHz 七阶低通 AD8065 ×3 40P 2.54 + 30P 2.0 XILINX / ALTERA 例程

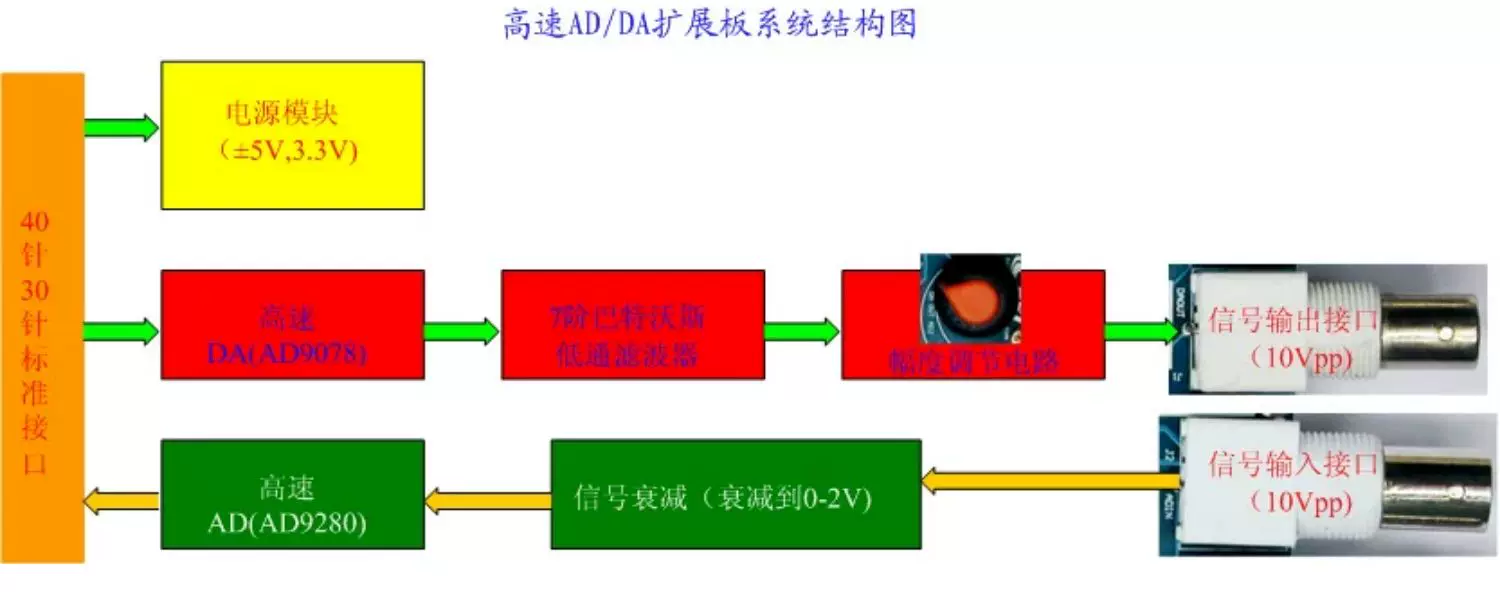

01 一条链,两个方向

模块把自己定位成“FPGA 的模拟前端”:数字侧只认 8 位并行数据 + 一个时钟,模拟侧只认 BNC 上的 ±5 V。所有模拟上的麻烦事——电流转电压、抗混叠/重建滤波、双极性偏置、负电源——都在板内解决,两个方向各用各的时钟脚,互不牵制。

DA 通路 · 发 AD 通路 · 收 FPGA DADB[7:0] + DACLK 相位累加器 / ROM 表 AD9708 8 bit · 125 MSPS 差分电流输出 7 阶巴特沃斯 LPF −3 dB @ 40 MHz L1–L6 · C1–C11 AD8065 ×2 I/V + 差分转单端 VR1 连续调幅 BNC · J1 DA OUT ±5 V(10 Vpp) BNC · J2 AD IN ±5 V(10 Vpp) AD8065 衰减 ÷5 再抬 +1 V 偏置 VOUT = VIN/5 + 1 AD9280 8 bit · 32 MSPS 输入摆幅 0–2 V FPGA ADDB[7:0] + ADCLK,8 bit 并行 可存 RAM / SignalTap II 看波形 / 经 USB 上传 J5 短接:DA 输出直接回灌 AD 输入(出厂默认短接)
两个时钟互不相干。DA 侧只管 DACLK,AD 侧只管 ADCLK,频率、相位都由 FPGA 自己定,所以既能做“边发边收”的环回,也能让 DA 跑 125 MHz、AD 跑 20 MHz。这也是把虚拟示波器、信号发生器做在同一块板上的前提。

02 DA 通路:8 位数据怎么变成 ±5 V

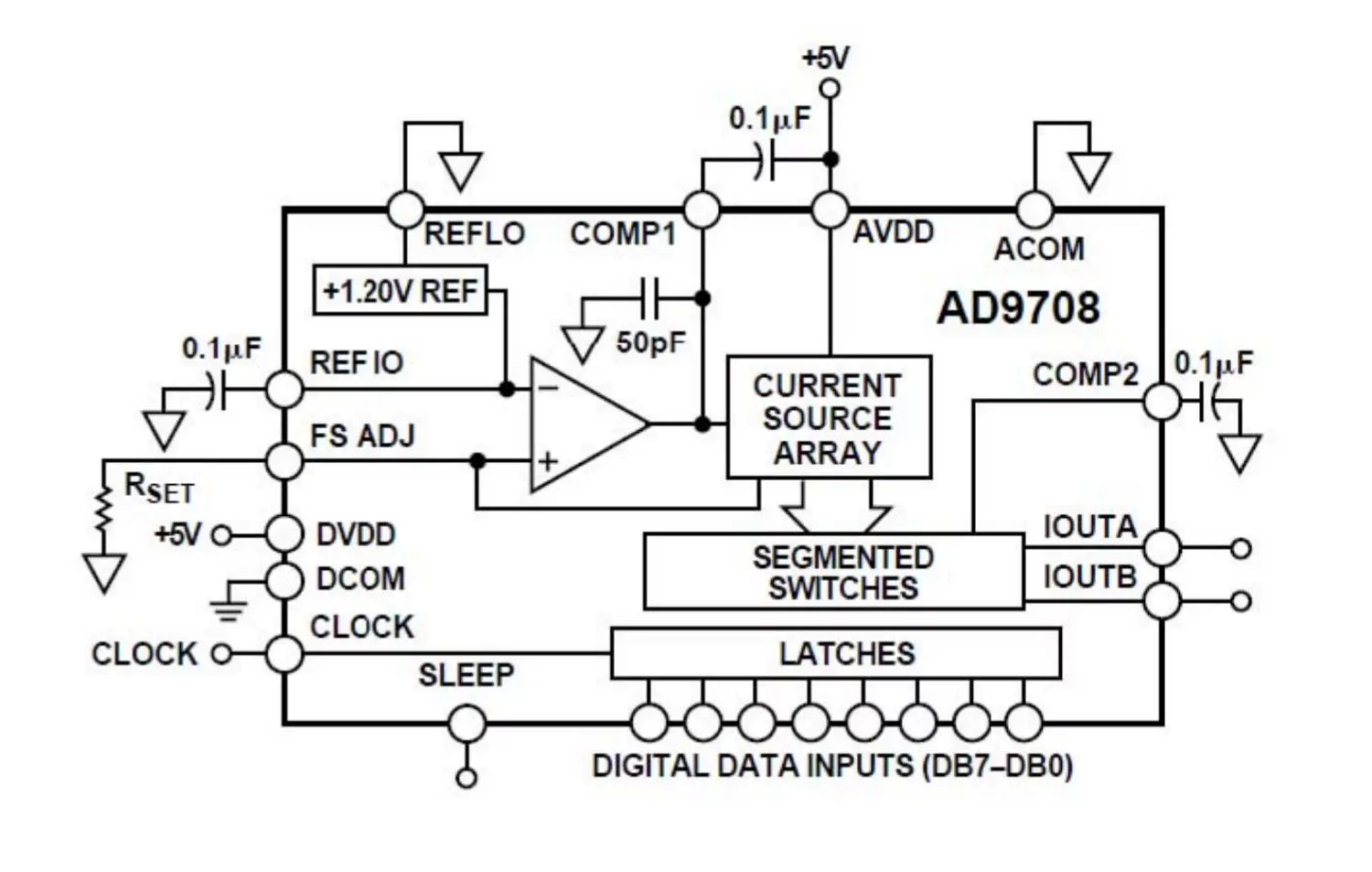

AD9708 出来的是一对互补电流(IOUTA / IOUTB),不是电压,而且带 125 MSPS 的阶梯。板上按“电流 → 电压 → 滤掉阶梯 → 调幅 → 单端输出”四步处理,缺一步都不好用。

① 电流转电压AD9708 差分电流输出,片内 1.2 V 参考;板上 51 Ω + 1 kΩ 网络把双路电流换成差分电压

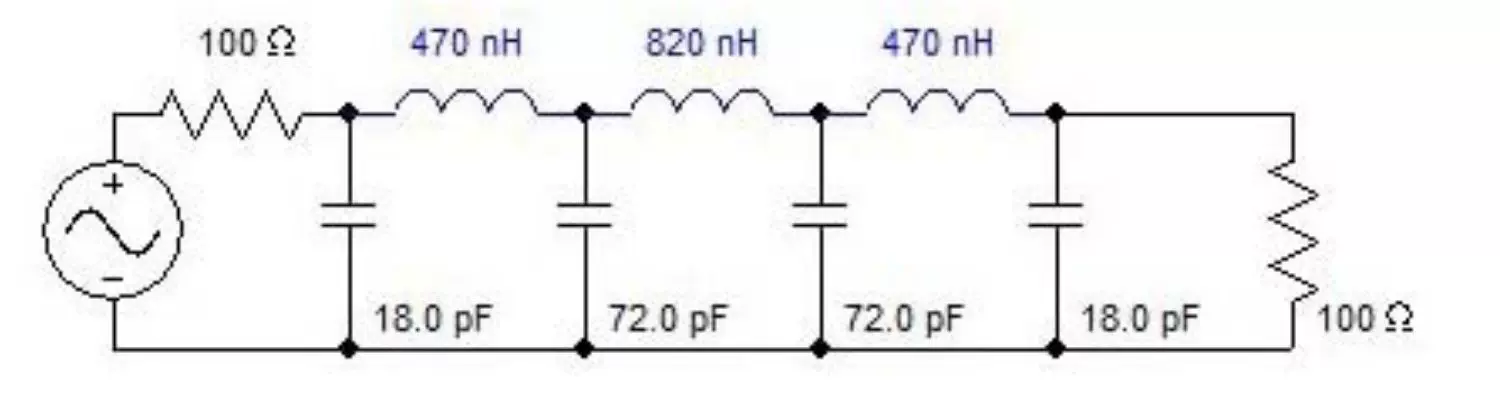

② 重建滤波7 阶巴特沃斯低通,−3 dB 带宽 40 MHz;L1–L6(470 nH / 820 nH)+ C1–C11(18 pF / 72 pF),100 Ω 串联电阻做端接与阻尼
③ 差分转单端AD8065(145 MHz,FET 输入),把差分信号变成单端,同时给足驱动能力,能直接推 50 Ω 负载
④ 幅度调节第二片 AD8065 挂 10 kΩ 电位器 VR1,输出范围 −5 V ~ +5 V(10 Vpp),顺时针拧到底幅度最大
幅度拧不满 10 Vpp 是正常的。电位器本身有误差,加上运放的输出摆幅限制,个别板子满量程会略小于 10 Vpp,或者在大幅度时出现顶部削平。这不是故障,把 VR1 回调一点即可;要精确幅度请在软件里做增益标定。

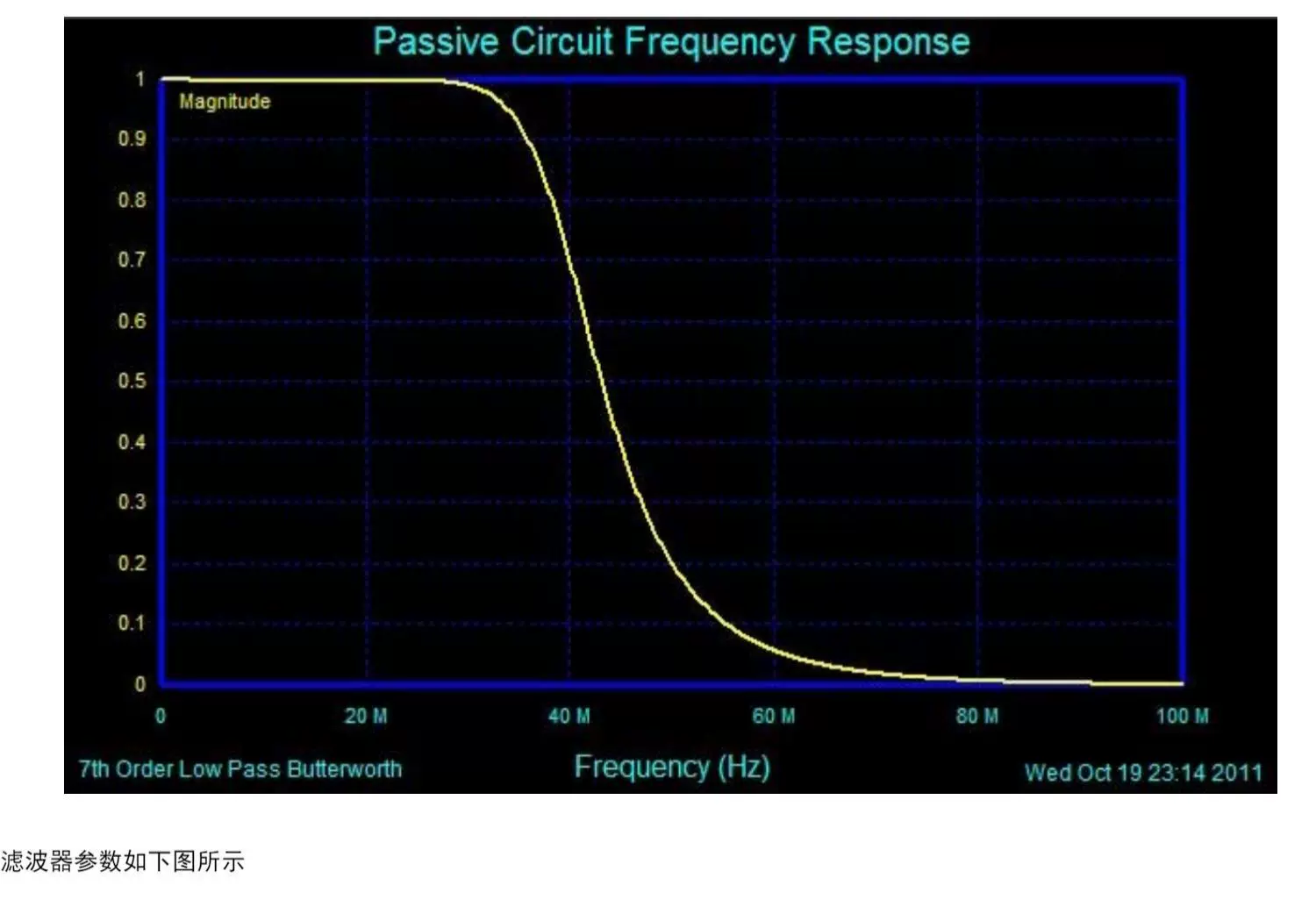

为什么一定要 40 MHz 低通:8 位、125 MSPS 的 DAC 输出是台阶状,台阶在频域上是 fCLK ± fOUT 的镜像。滤波器把镜像压下去,示波器上才是一条干净的曲线,而不是“带毛刺的阶梯”。所以 输出频率越高、幅度越小,30 MHz 时只剩几百 mVpp,这是模拟链路的自然衰减,不是 DAC 坏了。

03 AD 通路:±5 V 进,0–2 V 出

AD9280 是单极性 ADC,输入只能吃 0–2 V;外面来的信号却是双极性的 ±5 V。中间这一级衰减 + 抬偏置,决定了整块板的输入范围和精度。

AD 芯片AD9280ARS,8 bit,最高 32 MSPS;板上按内部参考配置,输入摆幅 0–2 V
衰减比VOUT = VIN / 5 + 1:18 kΩ(R13)与 2 kΩ 网络做 ÷5,U6(TL072)配 R18/R19 抬 +1 V 偏置
对应关系输入 +5 V → ADC 见 2.000 V(满码);输入 0 V → 1.000 V(中点 0x80);输入 −5 V → 0.000 V(零码)
分辨率ADC 侧 1 LSB ≈ 7.8 mV,折算到输入端 ≈ 39 mV(10 V 量程 / 256)
输入接口BNC(J2),串 51 Ω;50 Ω 源、示波器探头、函数发生器都能直接驱动
自检回路J5 短接把 DA 输出接到 AD 输入,出厂默认短接:不接任何外部设备也能跑通整链
输入别超 ±5 V。衰减级之后就是 0–2 V 的 ADC 输入,超过量程不会“保护”,只会削顶并可能打坏输入端。测更大电压请先外接分压或衰减器;测小信号(mV 级)则要先放大,否则 39 mV 的量化台阶会把细节全吃掉。

04 技术指标

下表按 VER2.2 原理图与《使用指南 REV2.0》整理;尺寸取自随附尺寸图,与早期宣传里的“54 × 75 mm”是同一块板取了不同取整。

DA 芯片AD9708ARU(ADI),8 bit,最高 125 MSPS,片内 1.2 V 参考,差分电流输出
AD 芯片AD9280ARS(ADI),8 bit,最高 32 MSPS,输入摆幅 0–2 V
DA 输出±5 V(10 Vpp),VR1 连续可调,BNC(J1);输出阻抗低,可直接推 50 Ω
DA 滤波7 阶巴特沃斯低通,−3 dB @ 40 MHz,L1–L6 + C1–C11
模拟缓冲AD8065 ×3(145 MHz):DA 侧 I/V 与差分转单端、AD 侧输入衰减;另用 TL072 产生 +1 V 偏置
AD 输入±5 V(10 Vpp),BNC(J2),串 51 Ω;片上映射为 0–2 V
数字接口8 位并行:AD 侧 ADDB[7:0] + ADCLK,DA 侧 DADB[7:0] + DACLK;3.3 V LVTTL
扩展口J6:2×20,2.54 mm(FPGA 核心板);J4:2×15,2.0 mm(DSP2812+FPGA 板,对应其 J31)
供电J3 输入 6–12 V;或由核心板经 J6-2/40 供 5 V;板上 MC34063A 反压出 −5 V,5 V / 3.3 V 各一片 LDO
供电方式可双向:扩展板经 J3 给核心板供电,或核心板给扩展板供电(手册十一章)
量程切换R24(0 Ω)短接 → 由 J6-1 取 5 V,按 3.3 V 系统工作,输入输出幅度降为 约 ±3.3 V;此时不要再经 J3 供电

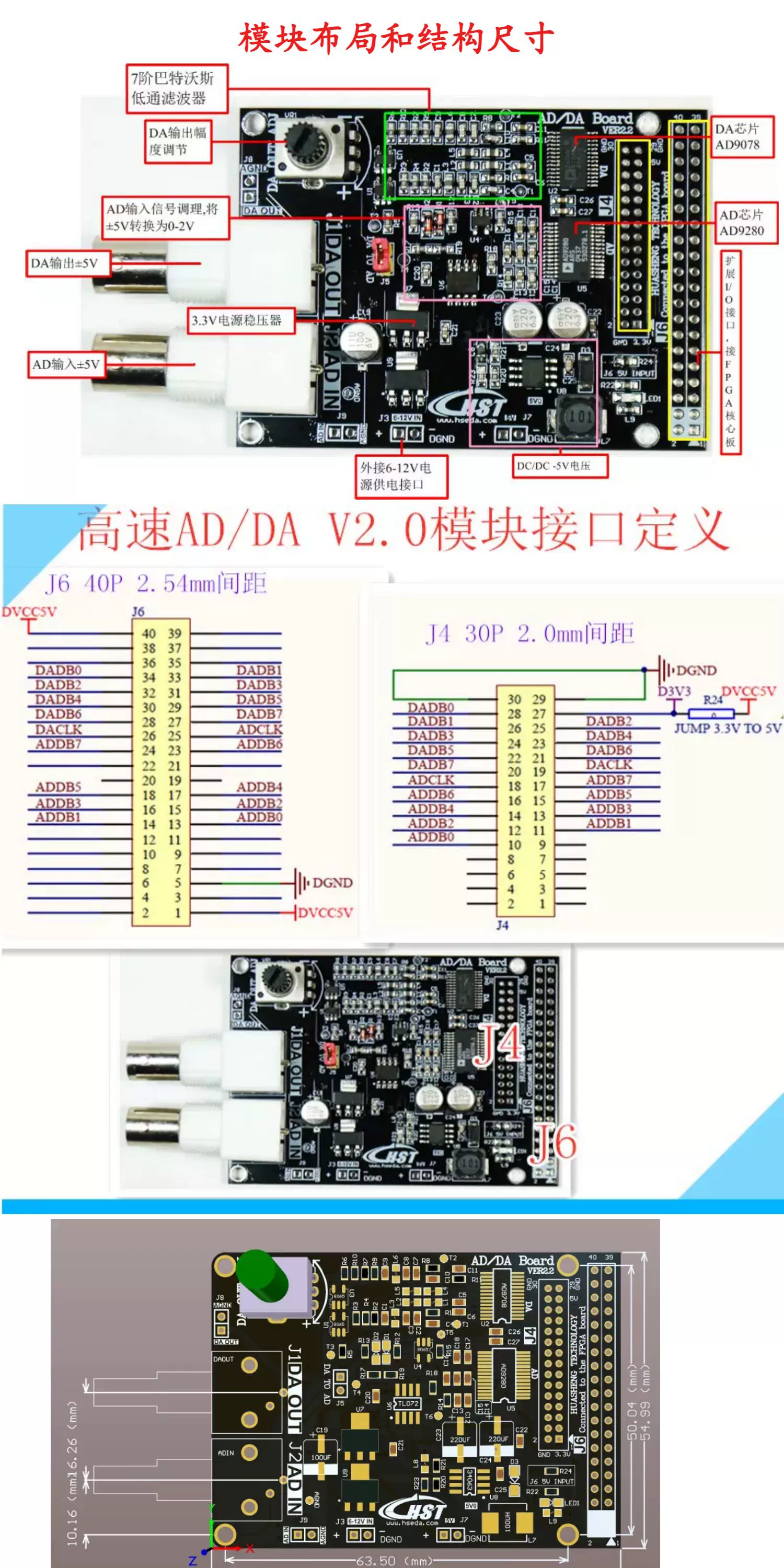

尺寸板体 63.50 × 54.99 mm,含 BNC 总长 75.82 mm;两只 BNC 中心距 16.26 mm,距板边 10.16 mm
安装四角 4 × M3 安装孔;BNC 在板边,方便面板开孔
口径说明:网上常见“54 × 75 mm”是早期取整值;按尺寸图实测为 63.5 × 55.0 mm,含 BNC 凸出部分总长 75.8 mm。做机壳开孔请以尺寸图为准。

05 40 针 J6 引脚定义

按 VER2.2 原理图网表逐脚核对:AD 数据 13–18 + 23–24,ADCLK 25,DACLK 26,DA 数据 27–34。注意 DA 是倒序排的——27 脚是 DA 的最高位 DADB7,34 脚才是 DADB0,写约束文件时别按顺序拍。

← 左右滑动看完整引脚表 →

脚网络功能脚网络功能
1—经 R24(0 Ω,默认不焊)到 5 V21—通用总线,本模块不用
25V电源,与 40 脚同网22—通用总线,本模块不用
3—通用总线,本模块不用23ADDB6AD 数据 bit6
4—通用总线,本模块不用24ADDB7AD 数据 bit7(高位)
5DGND数字地25ADCLKAD 采样时钟输入
6—通用总线,本模块不用26DACLKDA 更新时钟输入
7—通用总线,本模块不用27DADB7DA 数据 bit7(高位)
8—通用总线,本模块不用28DADB6DA 数据 bit6
9—通用总线,本模块不用29DADB5DA 数据 bit5
10—通用总线,本模块不用30DADB4DA 数据 bit4
11—通用总线,本模块不用31DADB3DA 数据 bit3
12—通用总线,本模块不用32DADB2DA 数据 bit2
13ADDB0AD 数据 bit0(低位)33DADB1DA 数据 bit1
14ADDB1AD 数据 bit134DADB0DA 数据 bit0(低位)
15ADDB2AD 数据 bit235—通用总线,本模块不用
16ADDB3AD 数据 bit336—通用总线,本模块不用
17ADDB4AD 数据 bit437—通用总线,本模块不用
18ADDB5AD 数据 bit538—通用总线,本模块不用
19—空脚(板上未接)39—通用总线,本模块不用
20—空脚(板上未接)405V电源,与 2 脚同网
手册 REV2.0 的 J6 表要小心看。那份表给的是 EP2C8 VER3.0 核心板侧的网络名(2 脚 CLK3、6–12 脚 SD32–SD26、19/20 脚 3.3 V…),而 模块这一侧只接了 AD/DA 相关信号:5 V 在 2 / 40 脚,地只有 5 脚 DGND,其余是核心板的通用总线。上表按模块原理图网表列,接哪块核心板都成立——只是 FPGA 引脚号要按核心板另查。
三条连线规矩:① 全部信号 3.3 V LVTTL,FPGA 的 IO 标准要设 3.3-V LVTTL;② 插拔前必须断电,40 针排线别超过 15 cm,再长时钟边沿会变缓;③ DA 与 AD 的时钟要来自 FPGA 的全局时钟网络,别用普通 IO 直接分频后送出去。

06 30 针 J4:直插 DSP2812+FPGA 板

J4 是 2.0 mm 间距的 2×15,与公司 DSP2812+FPGA 开发板的 J31 一一对应。数据顺序比 J6 更整齐:10–17 脚 ADDB0–7,18/19 脚 ADCLK/DACLK,20–26 脚 DADB7–DADB1,28 脚 DADB0,27 脚是 5 V。

脚网络功能脚网络功能
10ADDB0AD 数据 bit021DADB6DA 数据 bit6
11ADDB1AD 数据 bit122DADB5DA 数据 bit5
12ADDB2AD 数据 bit223DADB4DA 数据 bit4
13ADDB3AD 数据 bit324DADB3DA 数据 bit3
14ADDB4AD 数据 bit425DADB2DA 数据 bit2
15ADDB5AD 数据 bit526DADB1DA 数据 bit1
16ADDB6AD 数据 bit6275V电源(跳线 T7/T8 短接,与 J4-27 同网)
17ADDB7AD 数据 bit728DADB0DA 数据 bit0
18ADCLKAD 采样时钟29GND地
19DACLKDA 更新时钟30AGND模拟地
20DADB7DA 数据 bit7——1–9 脚模块侧为空
1–9 脚在模块侧没有接。它们在 DSP 板上对应 LED0–LED7 与 SGA,模块只借用其中的数据与时序脚,所以用这根 30 针排线时,DSP 板的 LED 段仍然空着。J4-27 是供电脚,短接 T7/T8 后可以从 DSP 板取 5 V,此时不必再接 J3。
两种接口别同时供电。J6-2/40、J4-27、J3 三者最终都并到同一根 5 V 主轨上,同时接两路不同的电源会互相倒灌。一条原则:只留一个 5 V 来源。

07 三种焊法,插哪块核心板都行

J6 位置按用途有三种出货形态:只留焊盘(自己焊排线或飞线)、正面焊 2×20 排针(插面包板或用 IDC 排线)、背面焊 2×20 母排座(直接压在核心板排针上)。三者电气完全一样,只是机械形态不同。

裸 IO 版本:J6 位置只留焊盘,未焊排针或排座
裸 IO 只留 40 个焊盘,适合自己焊排线、固定在机壳里飞线。
正面焊 2×20 排针版本:J6 处一排黄色排针朝上
正面排针 插面包板、配 40P 排线最方便,插拔直观。
背面焊 2×20 母排座版本:模块可压在核心板排针上
背面母座 母排座让模块压在核心板排针上,不占高度,整机最紧凑。
AD/DA V2.0 模块插在 EP4CE6/EP4CE10 核心板上,后面再叠一块数码管扩展板
与 EP4CE6 / EP4CE10 核心板组合 模块压在核心板扩展口上,1 脚对准丝印三角;再往上还能叠数码管、按键等扩展板,整机就是一台小信号源。
1 脚在哪:J6 丝印上标了 40 / 39 和 2 / 1,靠近“AD/DA Board”字样的一端是 40 脚侧。插反不会烧,但 AD/DA 全都不工作——最常见的“上电没反应”就是这个。
插拔前断电。模块的 5 V 与核心板是同一网络,带电插拔容易让 5 V 与 3.3 V 打架;另外 BNC 头较重,插排线时别拎着 BNC 提板子。

08 板上电源:一路输入,三路出来

模拟电路最怕电源脏。这块板只要求外部给 6–12 V,板上自己分出 5 V、3.3 V 和 −5 V,负压用 MC34063A 反压产生——运放要输出负半周,这根 −5 V 是必须的。

J3 输入 6–12 V DC U9 5 V LDO 5 V 主轨 U8 MC34063A 反压 → −5 V(L7 · D3 · 220 µF) U7 3.3 V 数字侧 LDO 5 V 出去 J6-2 / J6-40 · J4-27 · J7
位号器件作用
J1 / J2BNC 座DA OUT / AD IN,板边安装
J32P 接线端子外部 6–12 V 输入,整板总电源
J42×15 · 2.0 mm接 DSP2812+FPGA 板的 J31
J62×20 · 2.54 mm接 FPGA 核心板扩展口
J52P 跳线DA→AD 回环,出厂默认短接
J72P 焊盘5 V 对外输出,可给小外设
J8 / J9测试针DA OUT / AD IN 的板上取出点
U2AD97088 bit 125 MSPS DAC
U5AD92808 bit 32 MSPS ADC
U1 / U3 / U4AD8065 ×3145 MHz 运放:I/V、差分转单端、输入衰减
U6TL072产生 +1 V 偏置,给 AD 输入抬零点
U7 / U93.3 V / 5 V LDO数字侧与主轨稳压
U8MC34063A反压开关电源,产生 −5 V
C23 / C24220 µF 固态±5 V 储能,抑制大信号时的跌落
VR110 kΩ 电位器DA 输出幅度调节
R240 Ω5 V 来源选择:短接则从 J6-1 取电
LED1电源指示5 V 正常即亮,与时钟/数据无关
MOS 管式的“反压”别弄反:MC34063A 在这里接成 buck-boost 反压(7 脚是开关端,电感 L7 100 µH,续流二极管 D3 SS14),所以 −5 V 是相对 DGND 的负压,量它要把表笔放在 −5 V 测试点、黑笔接 DGND。若 −5 V 缺失,DA 输出只有正半周,看起来像“波形被砍掉一半”。

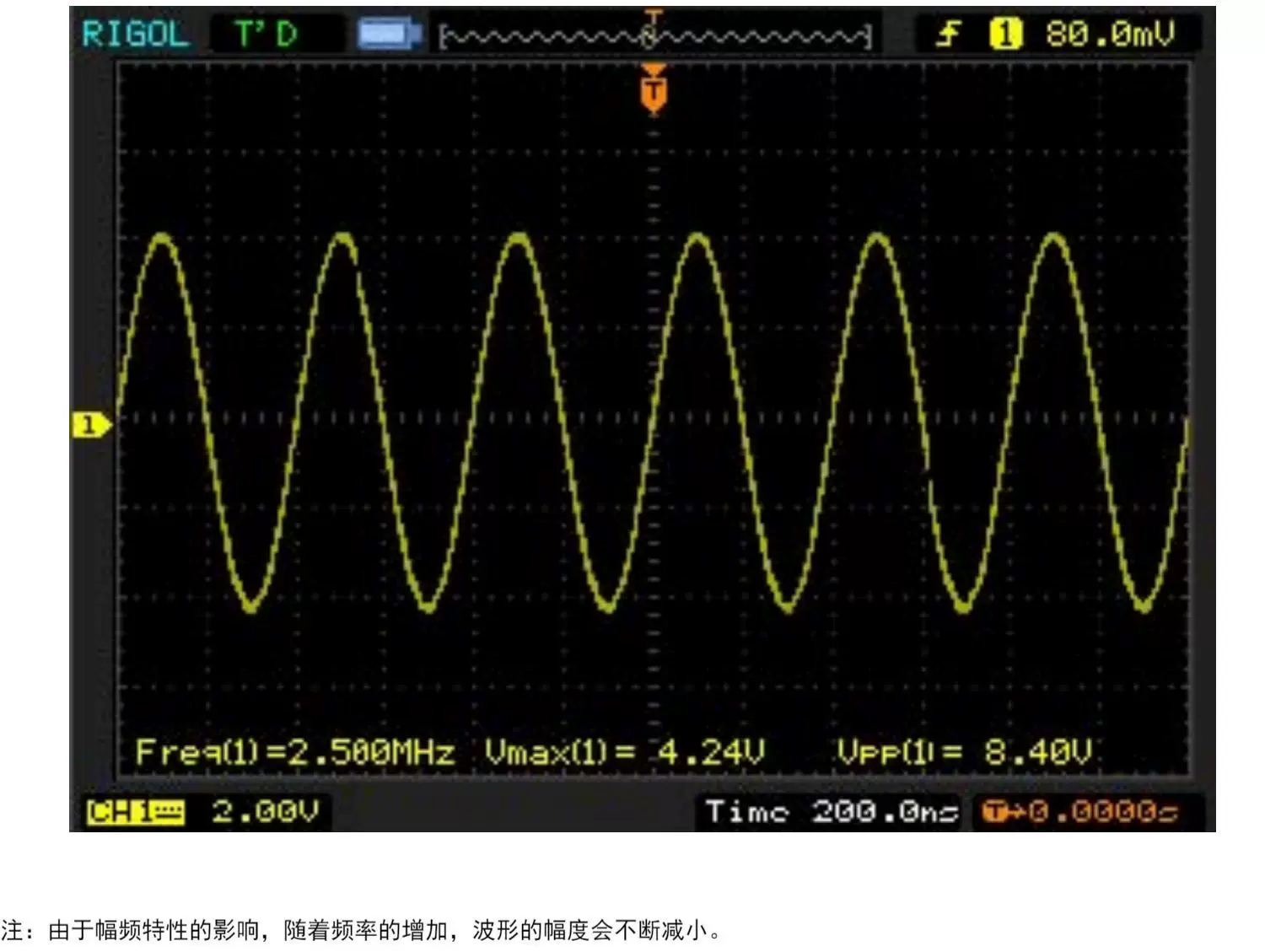

09 实测:从 5 kHz 到 30 MHz

下面都是这块板自己的实测记录,条件是 J5 短接(DA 直接回灌 AD)或外接示波器。频率升高幅度下降属于模拟链路的正常幅频特性,不是故障。

六种 DDS 波形实测:正弦、三角、锯齿、方波、2 阶 FSK、任意波,幅度 6.6–8.5 Vpp
六种波形,DDS 直接查表 正弦 / 三角 / 锯齿 / 方波 / 2 阶 FSK / 任意波,5 kHz 附近实测幅度 6.6–8.5 Vpp;换波形只是换 ROM 表,FPGA 逻辑不动。
30 MHz 正弦输出实测:Vpp 628 mV,0.1 µs/div
30 MHz 正弦,628 mVpp EP4CE30 核心板 + AD/DA V2.0,DA 直接读 ROM 数据输出,时钟 100 MHz 以上。幅度掉到 0.6 Vpp 是 40 MHz 低通的滚降所致。

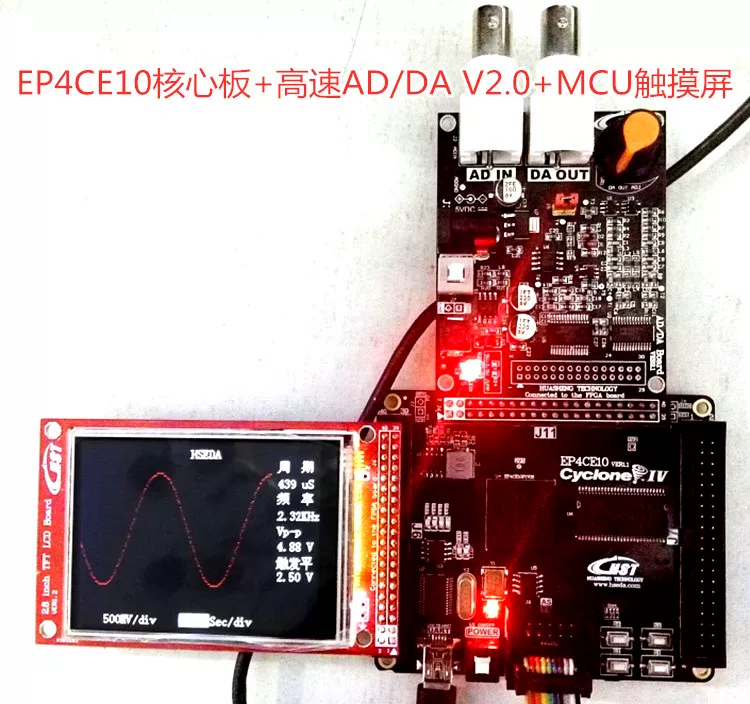

AD/DA 模块 + 核心板 + TFT2.8 屏组成数字示波器,示波器同时对比显示波形
板载小示波器 DA 出 253 kHz 正弦(示波器实测 Vpp 704 mV),AD 采回来直接画在 TFT2.8 上,两者同屏比对。
Quartus SignalTap II 抓到的 AD_DB、AD_CLK 与 DA_DB 波形
SignalTap II 抓数据 AD_DB 是采样结果,DA_DB 是送进 DAC 的 8 位数据;调试时先看时钟有没有、再看数据在不在跳,比拿示波器一根根量快得多。
USB 采集上位机界面:左侧数值列表,右侧波形曲线
配虚拟仪器套件做 USB 采集 AD 采到的数据经 FPGA 缓冲后送到 PC,上位机同时显示数值表与波形;套件见下一节,模块本身不带 USB。
怎么读懂这些图:低频时幅度能到 8 Vpp 以上,说明增益链正常;频率往上走幅度单调下降,是 7 阶低通在起作用;如果两头都被削平,是 VR1 拧过头;如果波形整体偏移、不在零轴,先查 −5 V 和 U6 的 +1 V 偏置。

10 随货代码与配套套件

模块提供 XILINX 与 ALTERA 两套 AD/DA 代码,从最简单的“DA 读 ROM 出一个正弦”到“AD 采集 + 屏上显示 + USB 上传”都有;换核心板只需要改约束文件里的引脚号。

工程 / 实验平台内容
DDS 正弦ALTERA / XILINX相位累加器 + 正弦 ROM,频率字可调,DA 输出 1 Hz–1 MHz
多波形发生ALTERA / XILINX三角 / 锯齿 / 方波 / 任意波,改 ROM 表即可,FSK 用两套频率字切换
DA 读 ROMALTERA / XILINX最简 DA 通路:地址计数器直接驱动 DADB,高频输出的基准实验
AD 采集ALTERA / XILINXADCLK 分频、ADDB 采样、写 RAM,配 SignalTap II 看时序
J5 环回ALTERA / XILINXDA 出 → AD 回,验证整条链的最小工程,不接任何外部设备
屏显示波器EP4CE10 套餐4.3 寸 RGB 触摸屏做界面,采到的波形直接画屏,带频率/幅度读数
USB 虚拟仪器EP4CE30 套餐FPGA + USB 上传,PC 端上位机显示波形与数值,可存盘

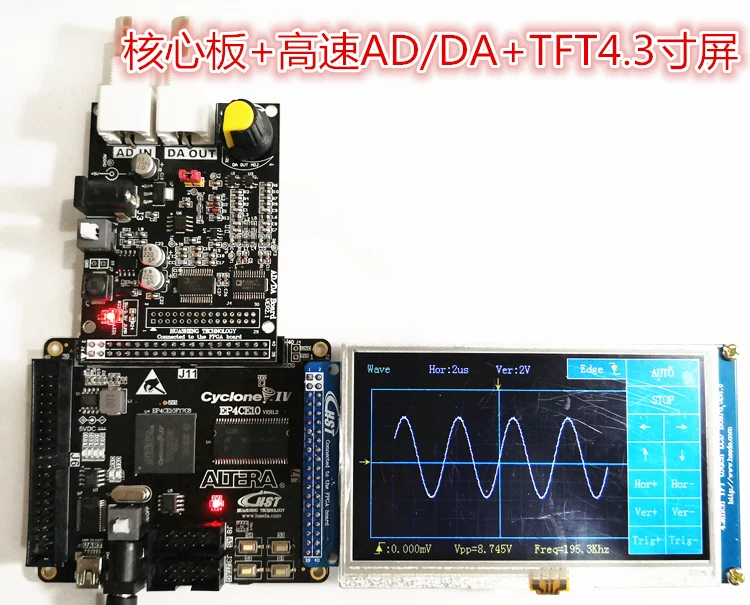

EP4CE10 核心板 + AD/DA V2.0 + 4.3 寸 RGB 触摸屏组成的示波器套餐,屏上显示 195.3 kHz、8.274 Vpp
EP4CE10 + 4.3 寸屏套餐 屏幕直接显示 Vpp 8.274 V、Freq 195.3 kHz,触摸屏操作,整套不需要电脑。
三个套餐怎么选:只做实验、手里已有核心板 → 单模块;要能插 DSP2812+FPGA 板 → 加 30 针转接板;想一台机器就能出波形、看波形 → 带 EP4CE10 与屏的套餐。
模块本身不含核心板与屏。单模块到手只能当“模拟前端”用,必须有 FPGA 给数据和时钟才会动;套餐里的核心板已烧好例程,上电即可出波形。
SKU含什么适合
单模块(裸 IO)AD/DA V2.0 板,J6 只留焊盘自己布线的整机项目
单模块(正面排针)J6 焊 2×20 排针,可配 40P 排线插面包板、配排线调试
单模块(背面母座)J6 焊 2×20 母排座,可直接压核心板已有核心板、要最薄结构
模块 + 30P 转接板模块加 J4 30 针转接板接 DSP2812+FPGA 开发板
EP4CE10 + 屏套餐模块 + EP4CE10 核心板 + 2.8 / 4.3 寸屏自带界面的小示波器、信号源

11 资料与订购

随货资料包含使用指南、原理图、引脚映射表与例程;最新版本也可以从公司网站或淘宝详情页下载。

高速 AD/DA 模块使用指南

REV2.0,16 页:硬件结构、DA/AD 电路、SignalTap 波形、接口定义、实验步骤与注意事项。

百度网盘(提取码 hsed)

VER2.2 原理图

ADDAV22SCH.PDF,A3 单页,含位号、网络标号、J6/J4 网表与 R24 说明。

索取 PDF

引脚映射表

XLS,J6 / J4 与各代核心板、DSP2812+FPGA 板的引脚对照,每板一个工作表。

索取 XLS

XILINX / ALTERA 代码

DDS、多波形、AD 采集、J5 环回、屏显示与 USB 上传工程,含约束与 ROM 表。

索取例程

芯片数据手册

AD9708、AD9280、AD8065/8066、TL072、MC34063、ADR43 原厂 PDF。

索取手册

保修 12 个月

自购买之日起 12 个月免费维修或更换;超量程输入、带电插拔、自行改焊不在保修范围。

售后登记
同门选型:要更高分辨率选 ADS1256(24 bit);要双通道 12 位、更高采样率选 AD9238;只要高速 DA 选 AD9767;要 8 通道同步采 16 位选 AD7606。本模块的优势是 AD + DA 在同一块板、同一套接口,适合做信号源 + 采集一体的实验平台。
