AD7606 8 通道 16bit 200 kSPS 同步采样 AD 模块

八路模拟量同时扣下快门,而不是排队一个个量——这是 AD7606 与普通多路 ADC 的分水岭。每路自带 1 MΩ 输入阻抗、±16.5 V 钳位保护和二阶抗混叠滤波,±5 V 与 ±10 V 两档真双极性量程,5 V 单电源供电,2.5 V 基准就在芯片里。数字侧是 16 位总线或 SPI 二选一,VIO 跟单片机电源走,3.3 V 与 5 V 系统都能直接接。

8 通道同步 16 bit 200 kSPS ±5 V / ±10 V 1 MΩ 输入阻抗 并口 / SPI VIO 3.3–5 V

01 八路一起采,才是这块板的意义

普通多路 ADC 是一个 ADC 轮流切换通道,通道之间有固定的时间差——测三相电压、八路线性霍尔、多点应变桥时,这个时间差会直接变成相位误差。AD7606 走的是另一条路:八个采样保持放大器在同一时刻一起扣下,然后逐个数字化。手册第 4 页写明,只要把 CONVST A 与 CONVST B 接在一起,所有八个通道就在同一个上升沿同步采样;需要错开时也可以分两组,各控 4 路。

8 通道同步,16 bit / 200 kSPS

八个通道在同一时刻采样,吞吐率按通道算最高 200 kSPS。八路同时跑满时,整板每秒产出 160 万个 16 位样本。

±5 V / ±10 V 真双极性

不用外加偏置,负电压直接进:−5 V 到 +5 V 或 −10 V 到 +10 V,由 RANGE 引脚(DS 版是 J5 跳线)切换。1 LSB 分别为 152.6 µV 与 305.2 µV。

±16.5 V 钳位,接错也不容易烧

每路输入都有钳位保护电路,能耐受最高 ±16.5 V 的过压。工业现场误接 24 V 时,先牺牲的是保护电路,不是芯片。

抗混叠滤波器在片内

二阶模拟抗混叠滤波器的 −3 dB 截止约 22 kHz(±5 V 档典型 15 kHz、±10 V 档 23 kHz),200 kSPS 采样时提供 40 dB 抑制。前级不用自己搭滤波器。

5 V 单电源,基准在片内

整板只要一组 5 V。片内 2.5 V 基准(2.49–2.505 V)直接可用,不必外挂基准芯片;需要更高精度时板上留了外部基准焊位。

并口与 SPI 二选一

16 位并口适合 FPGA 与带 8080 总线的 MCU,一次读一个通道;SPI 只要 4 根线,省引脚但速率受限。两种模式的接线在手册里都画好了。

02 技术参数

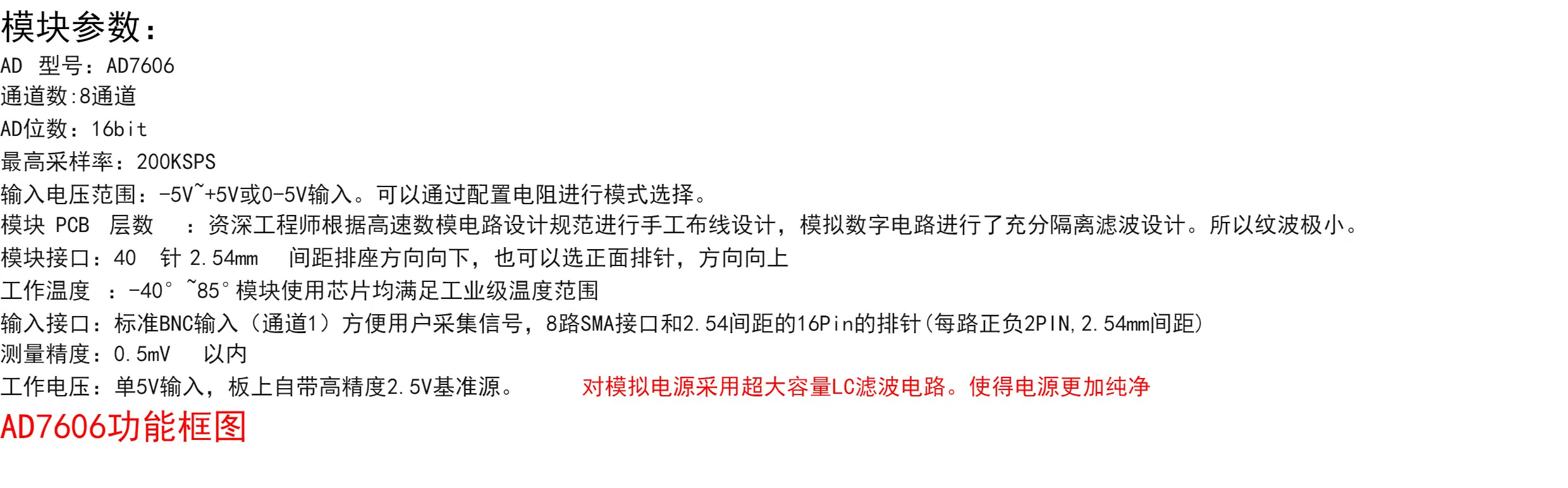

逐项对应手册第 6 页「模块参数」,芯片级指标取自 AD7606 数据手册。两种尺寸是不同结构版本,不是同一块板。

模块型号AD7606 BNC+SMA 版 / AD7606 SMA 版 / AD7606 DS 版
ADC 芯片AD7606(ADI),8 通道同步采样数据采集系统:输入放大、过压保护、二阶抗混叠滤波、多路复用、16 bit SAR ADC、数字滤波、2.5 V 基准与缓冲全在片内
通道数 / 分辨率8 通道同步采样 / 16 bit
最高采样率200 kSPS(每通道,八路同时)
输入电压范围±5 V 或 ±10 V 真双极性,板上配置电阻(DS 版为 J5 跳线)切换,出厂默认 ±5 V
1 LSB±5 V 档 152.6 µV;±10 V 档 305.2 µV(满量程 ÷ 65536)
输入阻抗1 MΩ,任何采样率下都不变
输入保护模拟输入钳位保护,耐受 ±16.5 V
抗混叠滤波二阶,−3 dB 约 22 kHz(±5 V 档典型 15 kHz、±10 V 档 23 kHz);200 kSPS 时抑制 40 dB
信噪比±10 V 档典型 90 dB;±5 V 档典型 89 dB(均无过采样)
基准电压片内 2.5 V(2.49–2.505 V),REF SELECT 选内部/外部;板上留外部基准焊位
过采样OS[2:0] 三个引脚选 2 / 4 / 8 / 16 / 32 / 64 倍,倍率越高转换越慢、信噪比越好
数字接口16 位并口(8080 时序)/ SPI 串行,由 PAR/SER/BYTE SEL 引脚(板上 R2 / R4)选择,出厂并口
接口电平VIO 接单片机电源:3.3 V 或 5 V 系统均可直连,无需电平转换
供电5 V 单电源(板载 3.3 V 低噪声 LDO 给数字侧),也可由数字口的 5 V 脚取电
模块接口BNC+SMA 版 / SMA 版:40 针 2.54 mm 排座(板背向下)或正面排针;DS 版:30 针 2.54 mm
模拟入口BNC+SMA 版:CH1 用 BNC,CH2–CH8 用 SMA,另引 2.54 mm 16 Pin 排针(每路正负 2 脚);SMA 版:8 路 SMA;DS 版:8 位 3.81 mm 螺钉端子
模块尺寸BNC+SMA 版 / SMA 版:55 × 62 mm;DS 版:21.65 × 42.68 mm(PCB 本体宽 19.88 mm)
PCB / 温度2 层板,模拟区与数字区分区铺铜、电源做 LC 滤波;工作温度 −40 ~ 85 ℃,板上器件均为工业级

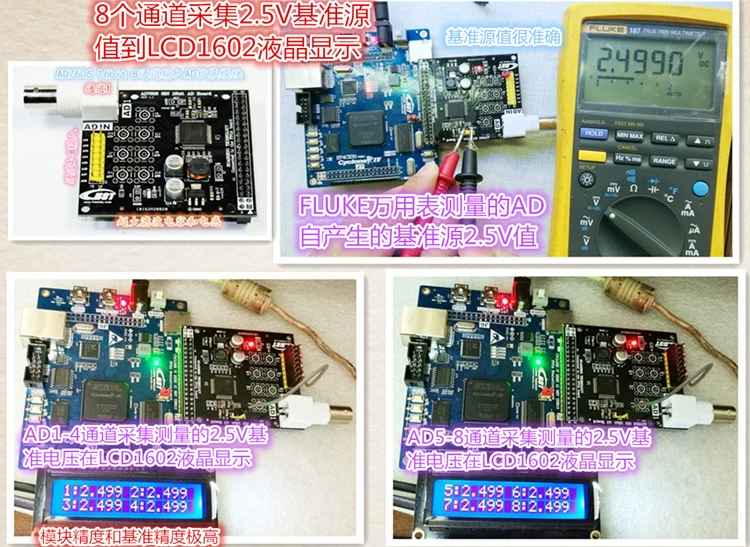

测量精度0.5 mV 以内(±5 V 量程,与高精度万用表比对实测)
配套资料说明书、原理图,以及 ALTERA / XILINX FPGA 与 STM32F103 采集例程

03 三种结构,按接线方式选

同一套采集电路,做成三种板:给信号源和探头用的 BNC+SMA 版、全 SMA 的 SMA 版,以及插在核心板上做电赛的 DS 版。数字口与量程配置完全一样,差别只在模拟入口、板子尺寸和针数。

← 左右滑动看完整对照 →

对比项BNC+SMA 版SMA 版DS 版
模拟入口CH1 = BNC
CH2–CH8 = SMA
另引 16 Pin 排针
8 路 SMA8 位 3.81 mm
螺钉端子
模块尺寸55 × 62 mm55 × 62 mm21.65 × 42.68 mm
数字口40 针40 针30 针
引出 IO不焊接 / 正面排针 / 背面母排座不焊接 / 正面排针 / 背面母排座30 针排座或排针
量程切换板上配置电阻板上配置电阻J5 跳线
适合信号源、探头、屏蔽线对接;CH1 用示波器探头线最省事八路都要接探头或同轴线电赛、插核心板堆叠、机箱内空间紧张

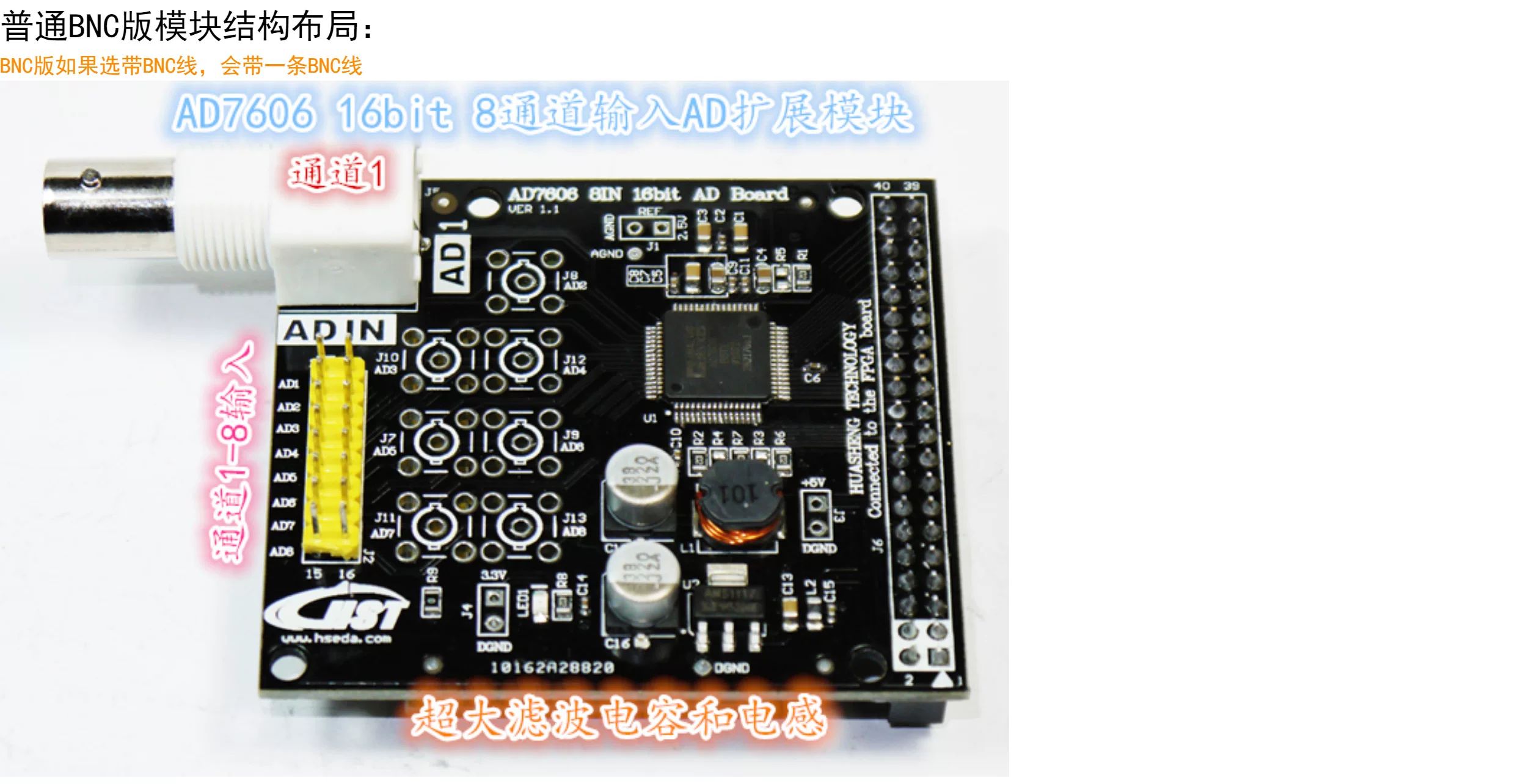

AD7606 BNC+SMA 版实物:左上角 BNC 座为通道 1,中间八个 SMA 焊位,左侧 16 Pin 排针引出八路正负输入,右侧 40 针数字口
BNC+SMA 版 通道 1 走 BNC(选带 BNC 线的 SKU 附一条),其余七路留 SMA;左侧 16 Pin 排针把八路正负输入引出来。

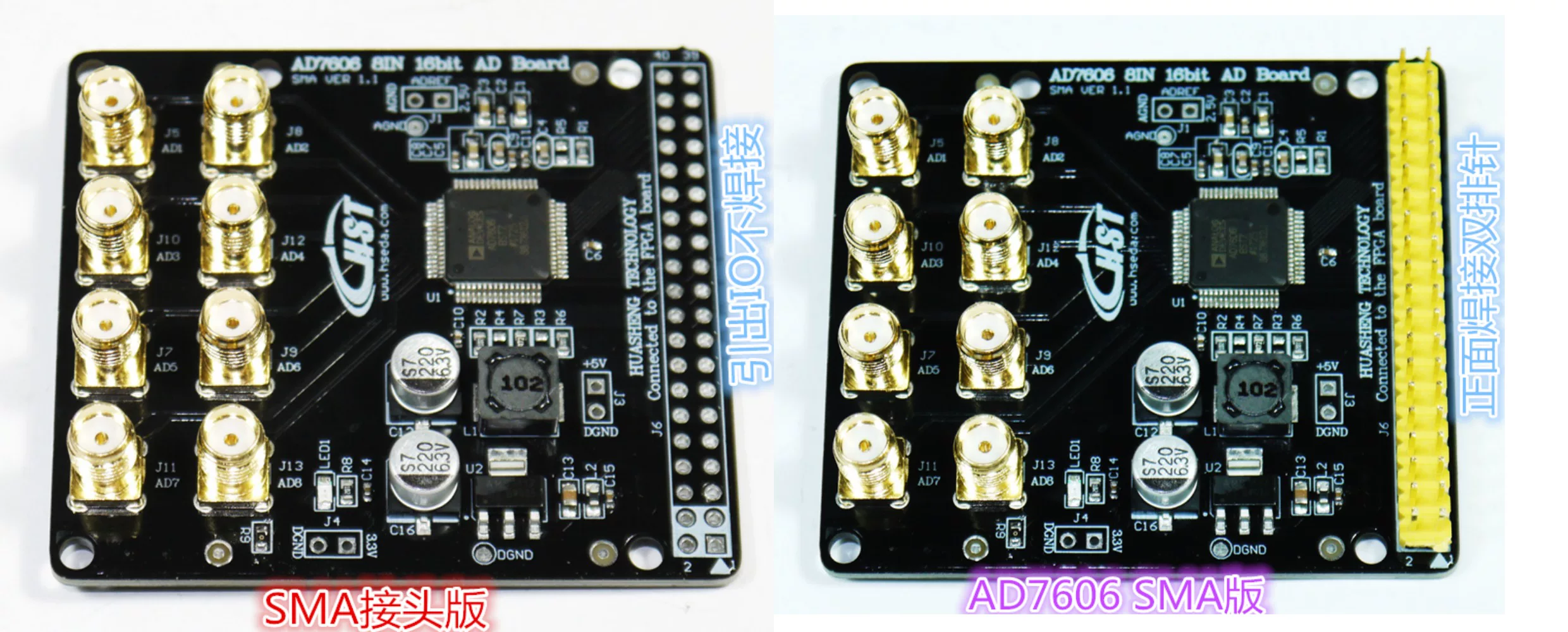

AD7606 SMA 版正面焊双排针的实物:八路金色 SMA 座在最左一列,右侧为 40 针数字口

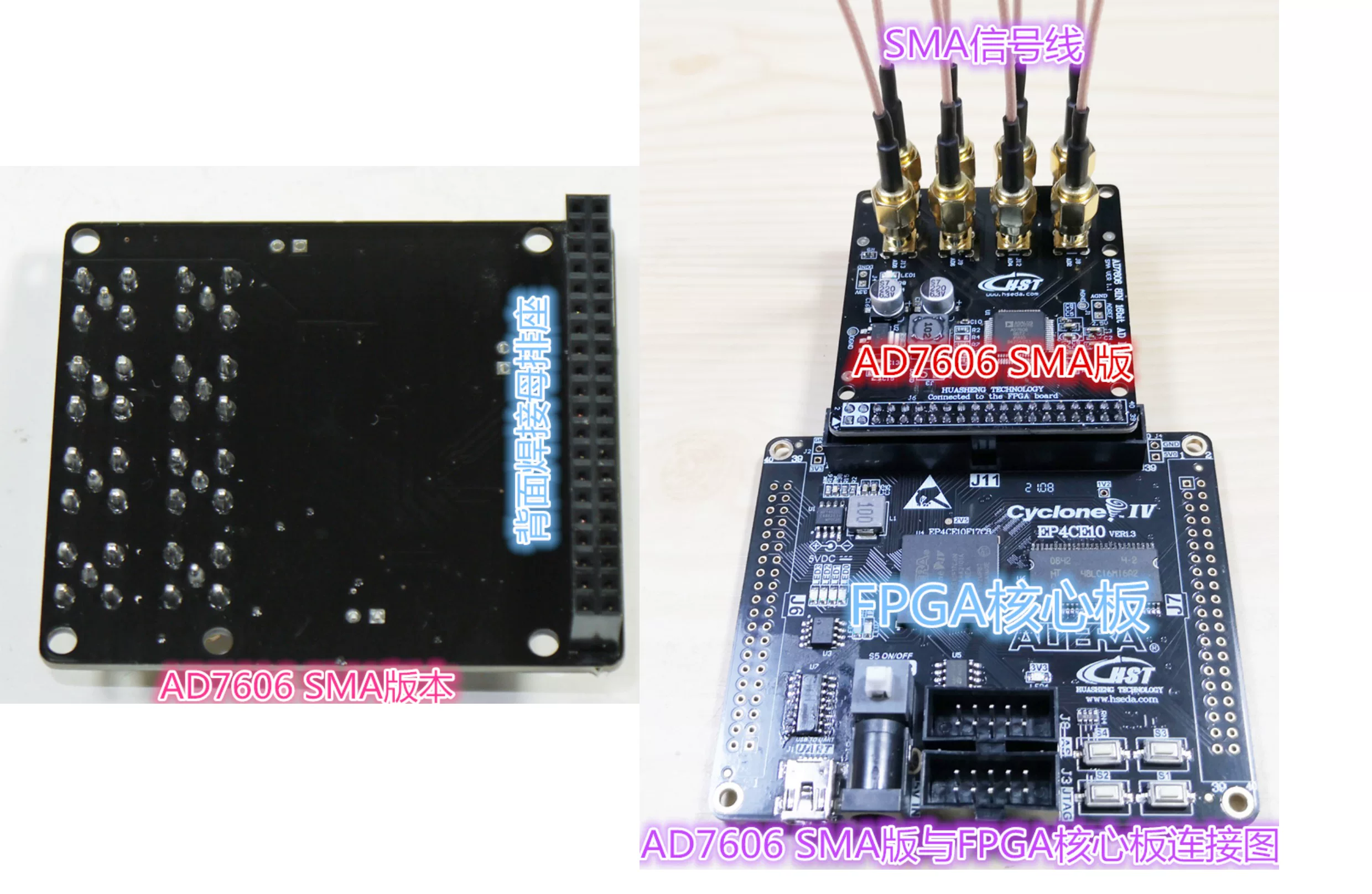

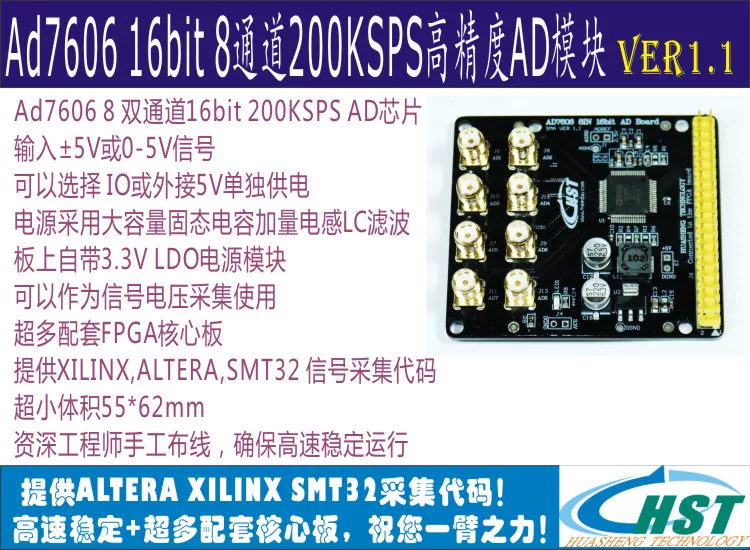

SMA 版 八路全 SMA,金接头拧同轴线最稳。引出 IO 可选不焊接、正面排针或背面母排座。

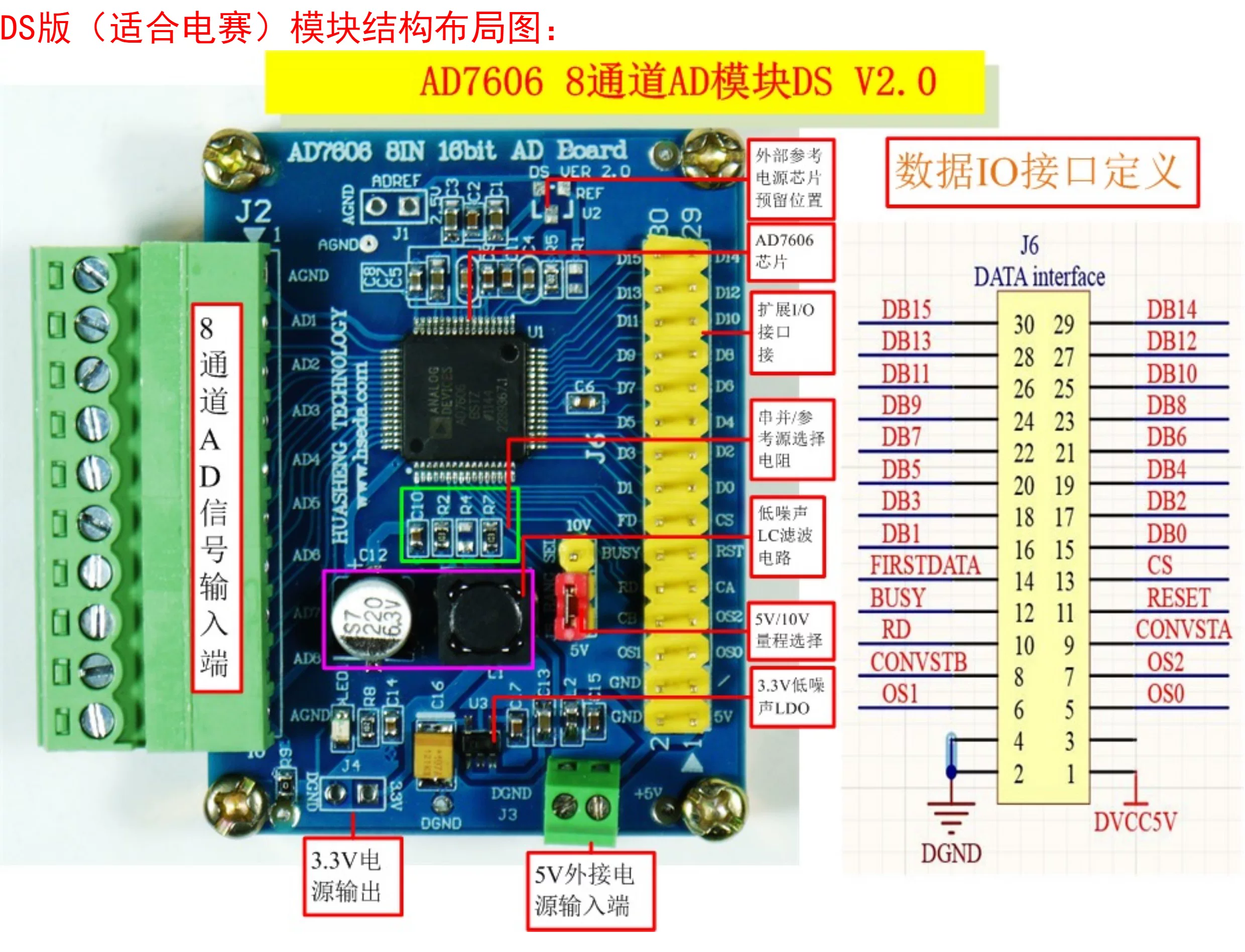

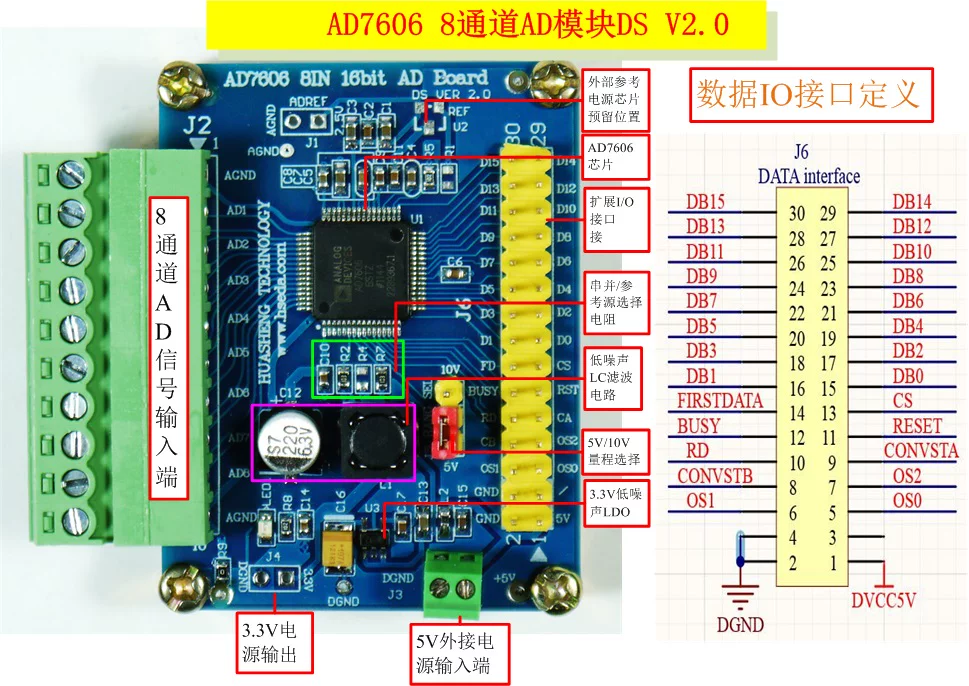

AD7606 DS 版实物:绿色 8 位螺钉端子为八路输入,30 针数字口,21.65 × 42.68 mm

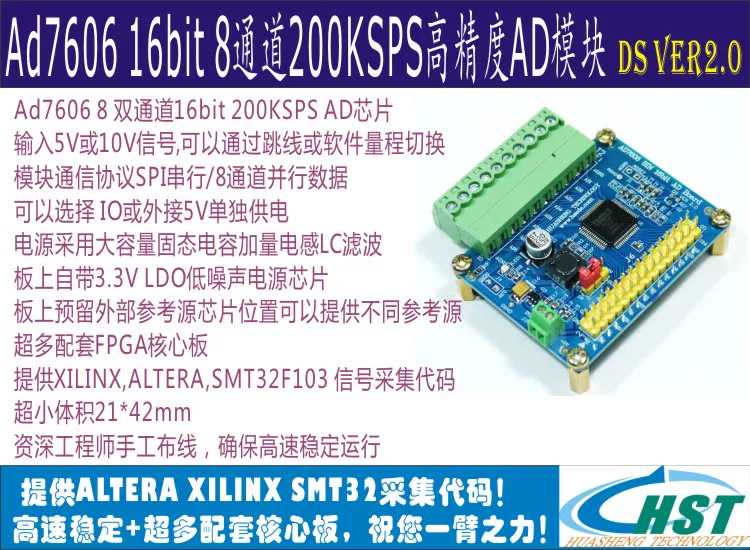

DS 版 8 位 3.81 mm 螺钉端子进线,30 针数字口,21.65 × 42.68 mm,插核心板做电赛最省地方。
下单前先确认三件事:① 板子要插核心板还是用线接——插核心板选背面母排座,用杜邦线选正面排针;② 模拟信号是什么接头——BNC、SMA 还是裸线进端子;③ 量程要不要 ±10 V,出厂默认 ±5 V,需要 ±10 V 请在下单时说明。

04 一路信号进芯片之后

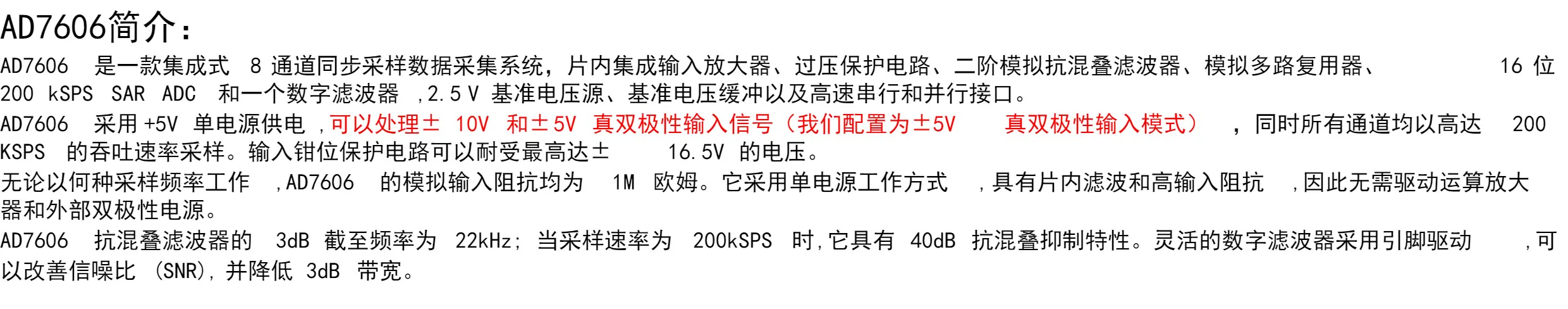

手册第 3 页的简介把 AD7606 拆成了七级:输入放大 → 过压保护 → 二阶抗混叠滤波 → 采样保持 → 多路复用 → 16 bit SAR → 数字滤波。这些全在一片芯片里,板上要做的事只有三件:把信号送到管脚、把电源做干净、把基准稳住。

片内信号链(手册第 2 页简介) 虚线以下为支撑电路,不串在信号路径里 8 路输入 ±5 V / ±10 V 1 MΩ 钳位保护 耐受 ±16.5 V 二阶抗混叠 −3 dB ≈ 22 kHz 200 k 时 40 dB 采样保持 ×8 同一上升沿 同时扣下 多路开关 V1 → V8 逐个送出 16 bit SAR 200 kSPS 数字滤波可选 片内 2.5 V 基准 2.49–2.505 V,可切外部基准 5 V 单电源 板上 LDO 出 3.3 V VIO · 接口电平 接单片机电源:3.3 V 或 5 V 码值为 16 位补码:±5 V 档 V = 码值 × 10 / 65536,±10 V 档 V = 码值 × 20 / 65536 八个采样保持同时动作,之后才是逐个数字化——所以通道之间没有时间差。 OS[2:0] 选过采样后,数字滤波器在片内取多次平均,转换时间随之变长。

← 左右滑动看完整信号链 →

信号链 前级没有可编程放大器,也不做衰减:±5 V 与 ±10 V 只是改变了内部采样电容的接法。板上要保证的只有电源干净、基准准确、地线单点。

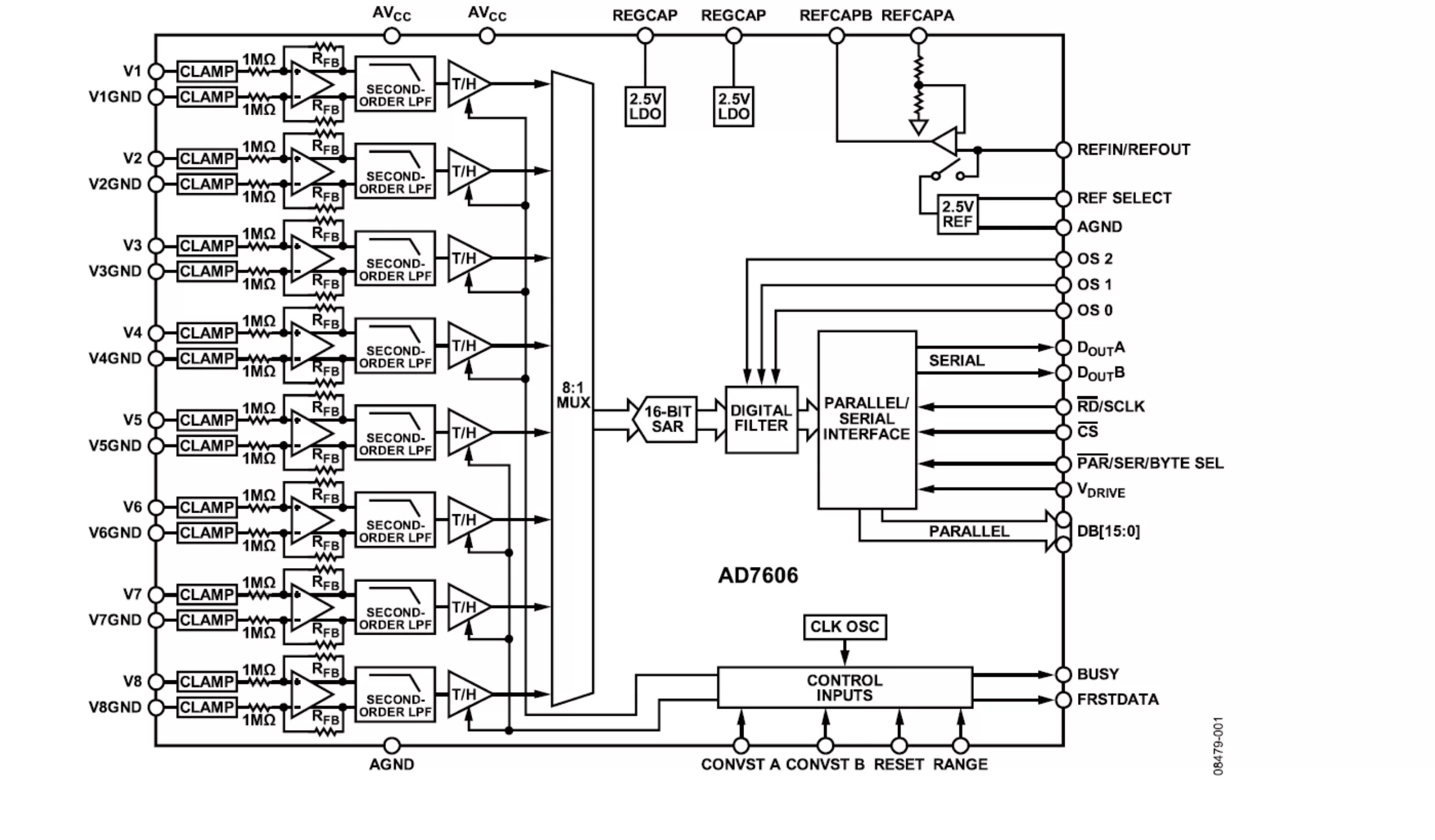

AD7606 官方功能框图:八路 V1–V8 各带钳位保护与 1 MΩ 输入、二阶低通滤波与采样保持,经 8:1 多路开关进入 16 位 SAR,再由数字滤波器送到并行/串行接口
官方框图(数据手册) 八个通道的路径完全相同:钳位 → 1 MΩ → 二阶低通 → 采样保持,八条路径一起进 8:1 开关。右下角是控制输入(CONVST A/B、RESET、RANGE),右上角是基准与 REF SELECT——外部基准就从这里接进来。

05 采一次数的四步

手册第 3 页的时序部分讲得很清楚:CONVST 上升沿启动同步采样,BUSY 变高表示正在转换,BUSY 回落表示八个通道的数据都可以读了。并行模式下,一个通道一次读完 16 位;SPI 模式下按位串出,一个通道 16 个时钟。

并行模式读一次数(八个通道) CONVST 上升沿:八路同时采样 BUSY 转换中(tCONV) CS RD 每次 RD 脉冲读出一个通道(V1 → V8) BUSY 回落表示数据已就绪 一个采样周期 = 1 / 采样率 FRSTDATA 只有读第一个通道时有效,可用它做通道计数;不用则悬空。

← 左右滑动看完整时序 →

时序 CONVST 与 BUSY 是硬件握手:给一个上升沿就要等一次 BUSY。FSMC、FPGA 或 MCU 的 PWM 都能产生这个脉冲,频率就是采样率。

给一个 CONVST 脉冲

CONVST A 与 B 接在一起时八路全采;分成两组时可让 1–4 与 5–8 错开一小段时间。脉冲由 MCU 的 PWM 或 FPGA 计数器产生,频率即采样率。

等 BUSY 回落

BUSY 高电平期间是转换时间,手册里记作 tCONV。BUSY 一回落,八个通道的寄存器都装好了数,此时才可以读;提前读会拿到上一次的数据。

拉低 CS,读八次

并行模式:CS 有效后每给一个 RD 脉冲,DB[15:0] 上就换一个通道,依次是 V1 到 V8,读完八个通道才拉高 CS。读的次序是固定的。

200 kSPS 建议用并口

一个周期只有 5 µs,八个通道要在转换间隙里读完。并行口一次搬 16 位,八个 RD 脉冲就够;SPI 要 128 个时钟位,跑满 200 kSPS 对时钟要求很高。

过采样会改采样率:OS[2:0] 设为 2 倍以上时,片内做多次平均,转换时间成倍变长,可用的最大采样率随之下降。要 200 kSPS 就把 OS 设为 000;宁可慢一点换信噪比时,再往上加。

06 量程、过采样与码值

AD7606 没有内部寄存器,所有配置都是引脚电平:RANGE 定量程,OS[2:0] 定过采样,PAR/SER 定并口还是 SPI。上电前把这几根线定好,程序里就只剩读数据。

量程:RANGE 一个脚决定

RANGE 电平0 → ±5 V;1 → ±10 V(DS 版由 J5 跳线切换,出厂默认 ±5 V)
满量程码值−FS → 0x8000,0 V → 0x0000,+FS → 0x7FFF,二进制补码输出
1 LSB±5 V 档 152.6 µV(10 V ÷ 65536);±10 V 档 305.2 µV(20 V ÷ 65536)
输入电压±5 V 档码值±10 V 档码值说明
−FS0x80000x8000负满量程
−2.5 V / −5 V0xC0000xC000负半量程
0 V0x00000x0000零点,双极性输入的中点
+2.5 V / +5 V0x40000x4000正半量程
+FS0x7FFF0x7FFF正满量程,再高即削顶

过采样:OS[2:0] 七档

OS2 OS1 OS0倍率片内动作代价
000无不做平均,200 kSPS 全速噪声按 16 bit 原始水平
001×2采 2 次求平均转换时间约翻倍
010×4采 4 次求平均最大采样率降到 1/4 量级
011×8采 8 次求平均−3 dB 带宽进一步收窄
100×16采 16 次求平均适合直流与低频
101×32采 32 次求平均信噪比最好,速度最慢
110×64采 64 次求平均只适合缓慢变化的量
换算方法:码值是 16 位补码,把它当有符号整数直接乘 1 LSB 就得到电压。V = code × 10 / 65536(±5 V 档)或 V = code × 20 / 65536(±10 V 档)。例:读数 0x2000 = 8192,±5 V 档即 8192 × 152.6 µV ≈ 1.25 V。

07 数字口:40 针 J6

BNC+SMA 版与 SMA 版用 40 针 2.54 mm 接口,定义来自手册第 12–13 页的「接口定义」,同时给出核心板 EP4CE30 V2.0/3.2/4.0 上 J11 的对应 FPGA 引脚。40 针里真正给 AD7606 用的是 15–39 脚,3–14 脚是板上的扩展 IO 直通。

← 左右滑动看完整引脚表 →

脚位信号EP4CE30 J11说明
15V—5 V 电源输入
2GND—地
3—PIN_B22扩展 IO 直通,未接 AD7606
4—PIN_C20扩展 IO 直通
5GND—地
6—PIN_C22扩展 IO 直通
7—PIN_D20扩展 IO 直通
8—PIN_D21扩展 IO 直通
9—PIN_D22扩展 IO 直通
10—PIN_E21扩展 IO 直通
11—PIN_E22扩展 IO 直通
12—PIN_F17扩展 IO 直通
13—PIN_F19扩展 IO 直通
14—PIN_F20扩展 IO 直通
15OS0PIN_F21过采样选择 bit0
16OS1PIN_F22过采样选择 bit1
17OS2PIN_G17过采样选择 bit2
18CONVST A/BPIN_G18转换启动,上升沿采样
19RESETPIN_H17复位
20RDPIN_H18读脉冲(SPI 模式下作 SCLK)
21CSPIN_H19片选
22BUSYPIN_H20转换忙,转换结束回落
23FIRSTDATAPIN_H21第一个通道数据指示
24DB0PIN_H22数据位 0
25DB1PIN_J17数据位 1
26DB2PIN_J18数据位 2
27DB3PIN_J21数据位 3
28DB4PIN_J22数据位 4
29DB5PIN_K17数据位 5
30DB6PIN_K18数据位 6
31DB7PIN_K19数据位 7(SPI 时作 DOUT A)
32DB8PIN_K21数据位 8
33DB9PIN_K22数据位 9
34DB10PIN_L21数据位 10
35DB11PIN_L22数据位 11
36DB12PIN_M19数据位 12
37DB13PIN_M20数据位 13
38DB14PIN_M21数据位 14
39DB15PIN_M22数据位 15(SPI 时作 DOUT B)
405V—5 V 电源输入
DS 版是 30 针:针数少,是因为去掉了 3–14 脚的扩展 IO 与几个空脚,控制信号与 DB0–DB15 的顺序与 40 针版一致;具体针号请对照板面 J6 丝印,插核心板之前先核一遍 1 脚方向。手册第 12–13 页的这张表也印在 EP4CE30 核心板的 J11 旁边,两块板对插时以丝印 1 脚为准。

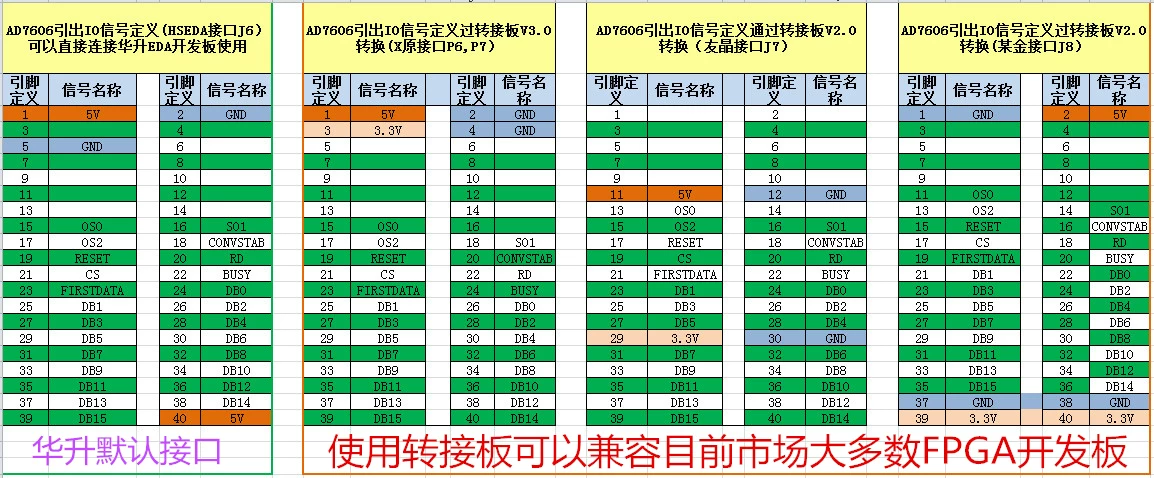

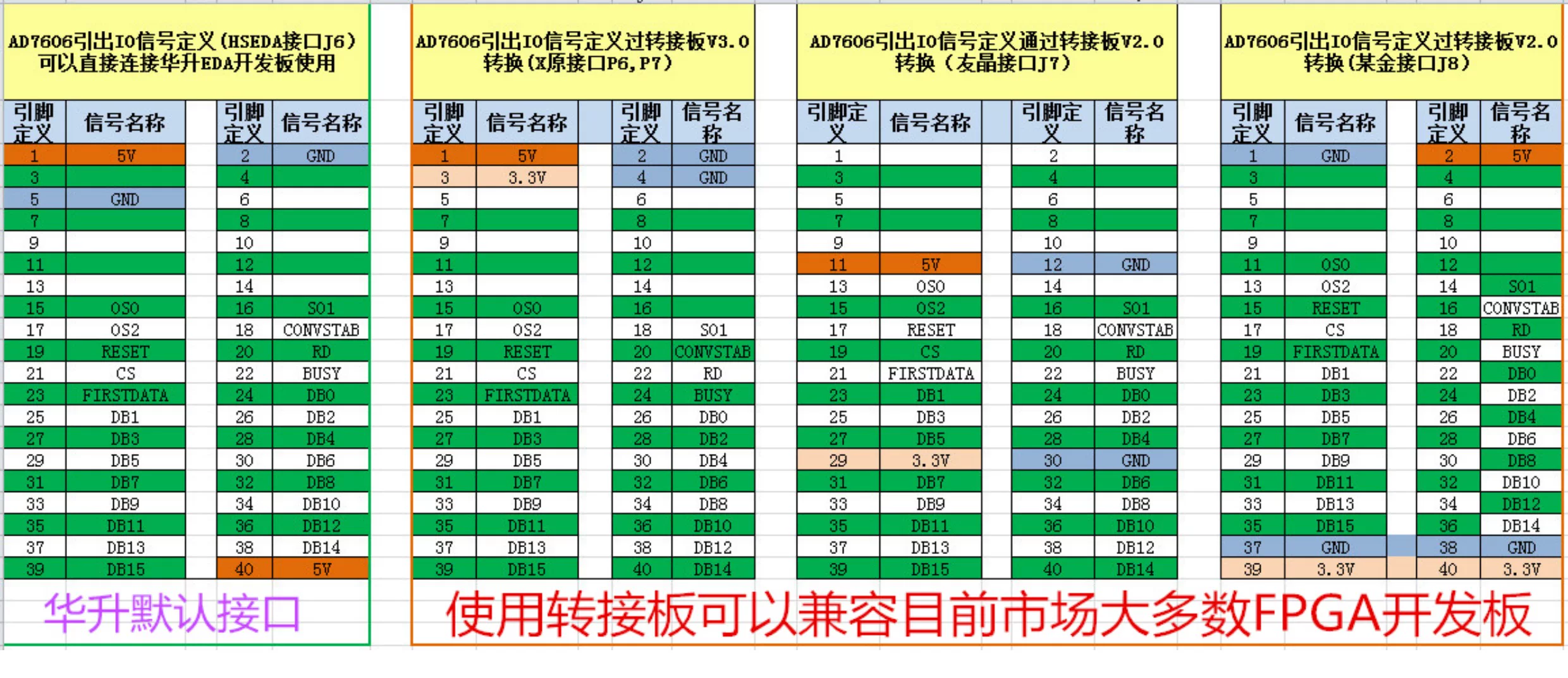

AD7606 引出 IO 定义与三种转接板对照:华升默认接口、V3.0 转接板(原 P6/P7)、友晶 J7、某金 J8

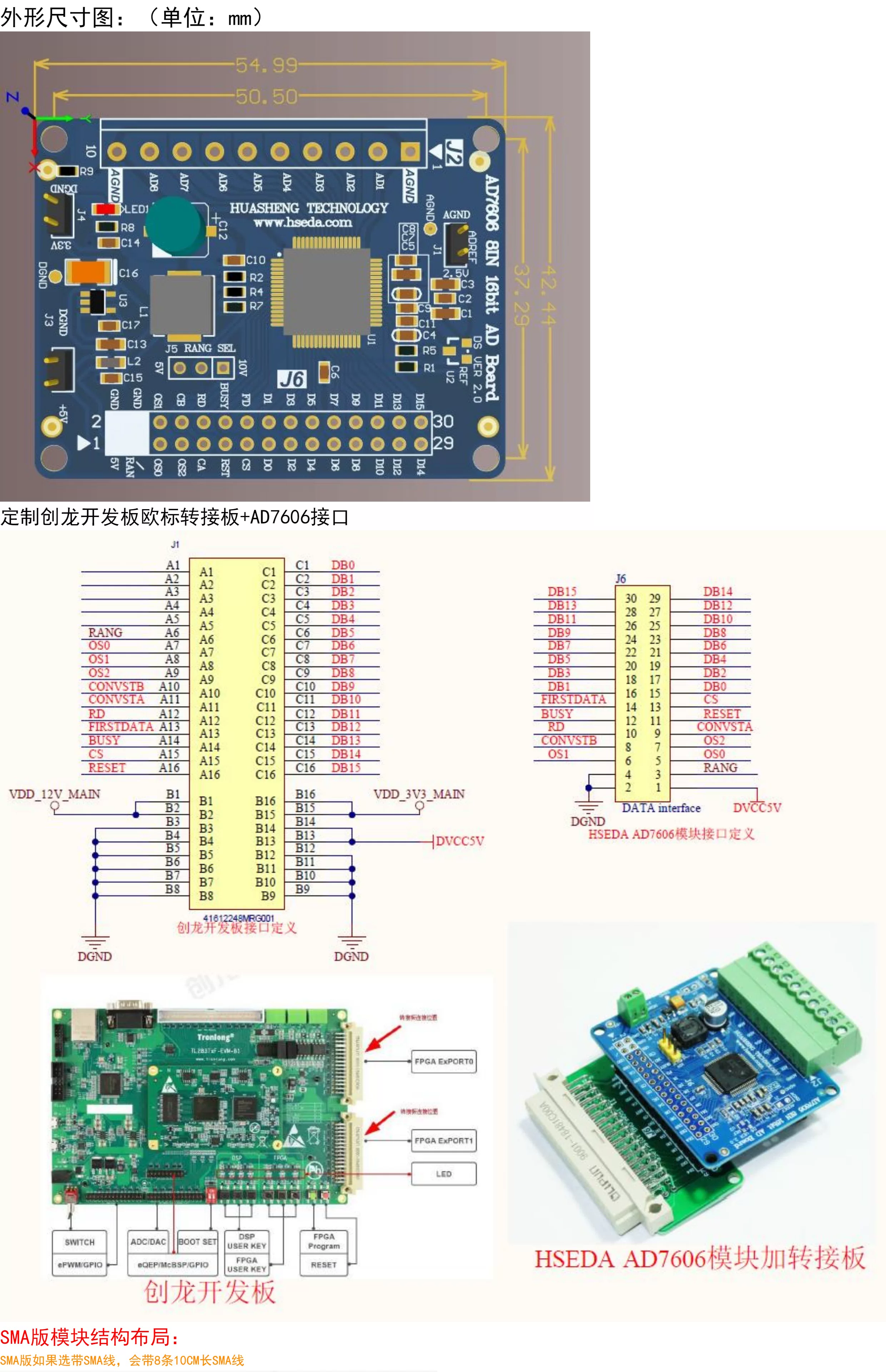

转接板:给非华升的核心板用 左一是华升默认定义;右边三张是转接板把 40 针重新排成别的厂家接口——V3.0 转 V3.0(原 P6/P7)、V2.0 转友晶 J7、V2.0 转某金 J8。转接板不改变信号,只改针序。
插核心板之前:断电、对 1 脚(丝印三角或方焊盘)、确认 5 V 与 GND 没有插反。40 针里有 3 个电源脚,插反一次就够烧板。
模拟线别和数字线捆一起:八路信号最怕串扰和地弹。模拟线单独走、尽量短,长线用屏蔽线并把屏蔽层单端接 AGND;数字排线远离模拟入口。
VIO 必接:它决定 16 位数据线与控制线的电平。接 3.3 V 系统的 IO 电源,或接 5 V;不接则不通讯。

08 两种接线:并口与 SPI

出厂默认 8080 并口(板上 R2 焊接、R4 不焊)。要改 SPI,把 R4 焊上、R2 去掉——这一步在手册里写得很死,改完再接线。两种模式的引脚对应关系如下。

16 位并口(8080 时序)

模块引脚接到 MCU / FPGA说明
GND地必须共地
+5V5 V 电源也可从数字口 5 V 脚取电
OS2 / OS1 / OS0GPIO 或固定电平决定过采样倍率,不需要动态改就接死
CONVST A / BGPIO 输出,推荐带 PWM 能力的脚上升沿启动转换,两脚一般并联
RD8080 总线读信号 NOE每个脉冲读一个通道
CS8080 总线片选 NCS八次读操作期间保持有效
RESETGPIO 输出上电后给一次复位
BUSYGPIO 输入,推荐带外部中断的脚下降沿表示数据就绪
DB0–DB158080 数据总线(16 位)也可只接 8 位,用 BYTE SEL 分两次读
VIO单片机电源3.3 V 或 5 V,决定接口电平
FIRSTDATA可不接需要标记第一个通道时再接

SPI 串行

模块引脚接到 MCU / FPGA说明
GND / +5V地与 5 V同上
OS2 / OS1 / OS0任意输出 GPIO 或固定电平同上
CONVST A / BGPIO 输出(推荐 PWM)两脚并联即可
RD / SCLKSPI 时钟 SCK同一个脚,模式切换后功能改变
CSSPI 片选 SCS低有效
RESET任意输出 GPIO硬件复位
BUSYGPIO 输入(推荐外部中断)转换忙指示
VIO单片机电源3.3 V 或 5 V
DB7(DOUT A)SPI 数据线 MISO串行数据从这一位移出
DB15接 GND决定读 A 组还是 B 组
其余 DB0–DB6、DB8–DB14可不接或接 GND串行模式下不用
两种采集节拍,按主控能力选:① 定时器中断里先读上一次的八个通道,再翻 CONVST 启动下一次——可以不接 BUSY,但主程序关中断时采样周期会有抖动;② CONVST 用 PWM 硬件输出,BUSY 接外部中断,中断里读数据——多占一根线,换来稳定的采样时钟。手册里两套例程(bsp_spi_ad7606.c / bsp_ad7606.c)分别对应这两种写法。

09 上电、联调与实测

手册第 13 页给了 FPGA 的完整操作步骤:断电插好模块 → 接信号源 → 下载程序 → 串口助手看数(9600、8 位、无校验、1 位停止)。八路全部用跳线接地时,读数应稳定在 0 V 附近,这是最快的一次自检。

先放静电再上手

AD7606 的模拟输入是直接进采样电容的,静电打进去就是内伤。拿板前摸一下接地金属,插拔排针先断电。

5 V 别超上限

整板单 5 V 供电,用线性电源最稳。开关电源的纹波会直接叠在 16 位数据的最低位上,看着像噪声,其实是电源。

先把八路短接到地

八路输入各用跳线接地,读数应在 0 V 附近小幅跳动。这一步过了,说明供电、基准、时序都正常,再去接信号。

量一下 VIO 与 5 V

VIO 应与主控 IO 电压一致(3.3 或 5 V),5 V 在 4.75–5.25 V。两处都对仍不通讯,再查 1 脚方向与 CS / RD 是否有脉冲。

精度按 0.5 mV 算

模块与高精度万用表比对,±5 V 量程内实测偏差在 0.5 mV 以内。要做到这个数,信号源本身的精度和线材都得跟上。

串口直接看八路电压

例程把 16 位码值换算成电压,按 9600 波特率发给 PC;八路通道轮流打印,接上串口助手就能看到每一路的实时读数。

AD7606 DS 版模块尺寸图:总长 21.65 mm、总宽 42.68 mm、PCB 本体 19.88 mm
DS 版尺寸(单位 0.01 mm) 横向 21.65 mm(PCB 本体 19.88 mm)、纵向 42.68 mm(本体 42.16 mm),数字含端子与排针。手册参数表写「21 × 42」是取整值,机箱开孔按图纸留。

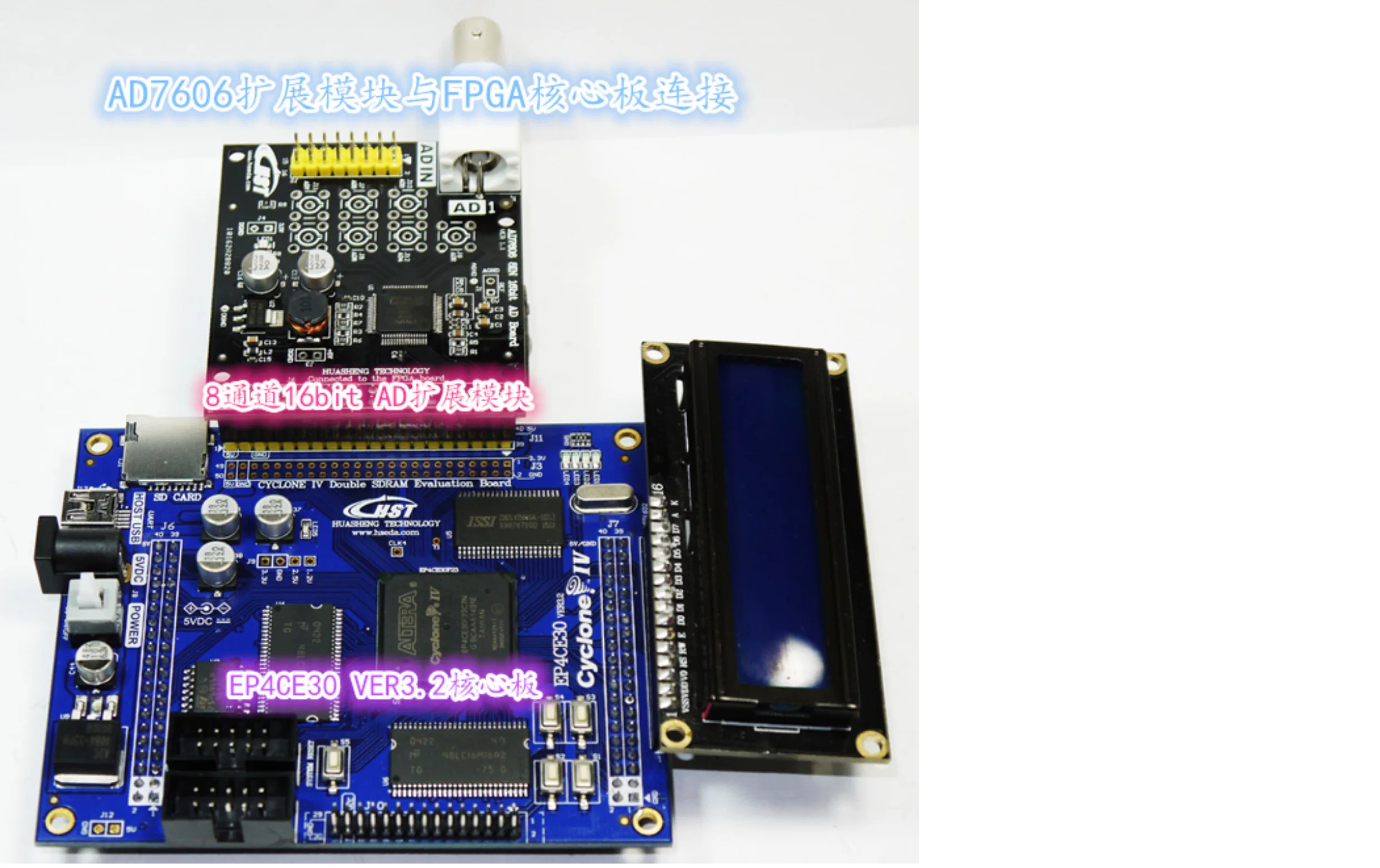

用 FPGA 读:把 CONVST 接一个计数器输出,BUSY 接中断或状态机等待,CS / RD 用状态机打脉冲,八次读完再拼成 8 个 16 位有符号数。例程在 ad7606.v 里,顶层是 ad706_test.v,另有 volt_cal.v 做电压换算、uart.v 发串口。
用 STM32 读:并口版本用 FSMC(把模块当地址上的一块 16 位存储区),SPI 版本用硬件 SPI 加 DMA。BUSY 建议接外部中断,别用查询——查询会拖慢采样节拍。
手册里的两处笔误:正文把 AD7606 写成过「AN706 / AD606」,是笔误;另一处「1 LSB = 5V / 32758 = 0.15 mV」也不对,正确值是 152.6 µV(10 V ÷ 65536)。按本页参数表算即可。

10 资料、发货与同门选型

资料以电子版给下载链接,含说明书、原理图与三套平台的采集例程。板上器件与接口定义在手册里都能查到,换元件、改量程时按图改。

AD7606 模块用户手册 V2.0

22 页:芯片简介、功能框图、时序、配置、模块结构、三版本参数、J11 接口定义、精度与例程说明。

原理图与引脚映射表

模块原理图 PDF,另附 AD7606 引脚映射表、转接板 V3 接口定义与器件管脚对应表,改板时对照查。

三套采集例程

ALTERA(Quartus)、XILINX(ISE)、STM32F103 三套,含并口与 SPI 两种读法、电压换算与串口输出。

芯片资料

AD7606 英文数据手册与中文摘要,含输入保护、基准、过采样与布局建议,布线前值得读一遍。

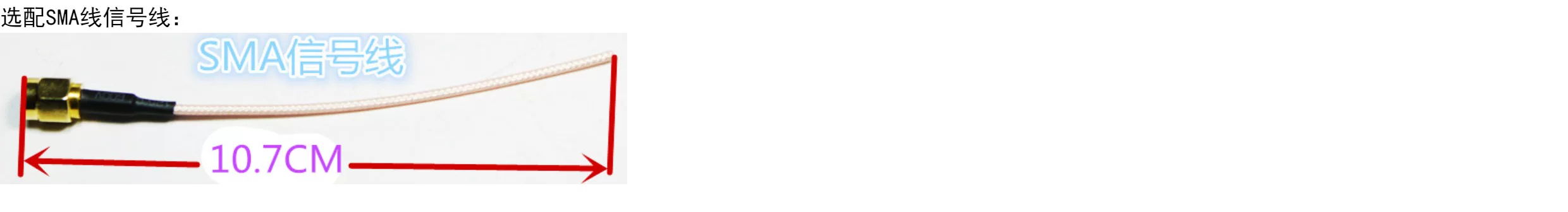

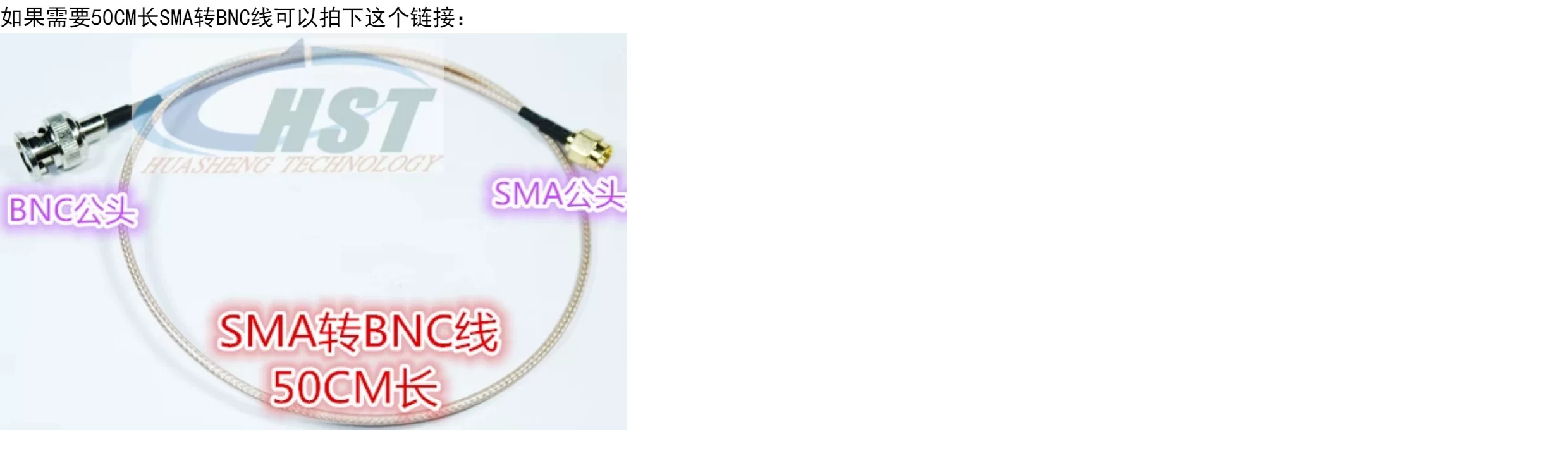

发货清单:模块本体 ×1;数字排线 / 排针按所选焊法与 SKU 配置;带 BNC 的版本附 BNC 线一条。说明书、原理图与例程为电子版,随货给下载链接,需要纸质版请提前说明。

同门怎么选

型号关键指标适合场景
AD7606(本页)8 通道同步 · 16 bit · 200 kSPS · ±5/±10 V多路工频电压电流、三相电量、八路传感器同步采集
ADS12568 单端 / 4 差分 · 24 bit · 30 kSPS要分辨率的直流测量:称重、热电偶、应变桥
AD9238双通道 · 12 bit · 65 MSPS中频信号、需要带宽的中速采集
AD9481单通道 · 8 bit · 250 MSPS高频、数字示波器前端

一句话:要八路同步、量程够大选 AD7606;要 24 位分辨率选 ADS1256;要带宽往上走选 AD9238 / AD9481。几块的数字口都能接同一块 FPGA 核心板,例程各自独立。

不确定选 BNC+SMA、SMA 还是 DS?

把信号类型、量程、通道数与主控平台告诉我们,按接线配好结构、焊法与例程再发。

未能唤起 QQ?
客服 QQ:309601941,可复制号码后手动添加好友咨询。
网页版对话
AD7606 8 通道 16bit 200kSPS三种结构与价格以淘宝页面为准
