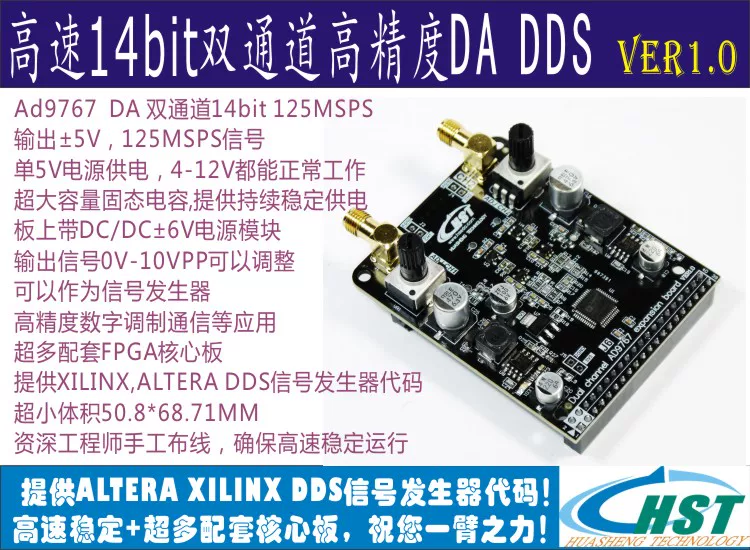

AD9767 14bit双通道高速DA信号发生器模块
产品特点
- 采用 AD9767 芯片，14bit 125MSPS 双通道高速数模转换
- FPGA直接控制，提供ALTERA或XILINX平台VERILOG控制源码
- DA输出信号范围 -5V 到 +5V，125MSPS 10Vpp 输出幅度，可通过电位器调整
- 单5V供电，4V~12V宽电压范围均可正常工作
- 可作为信号发生器，或高精度数字调制通信等应用

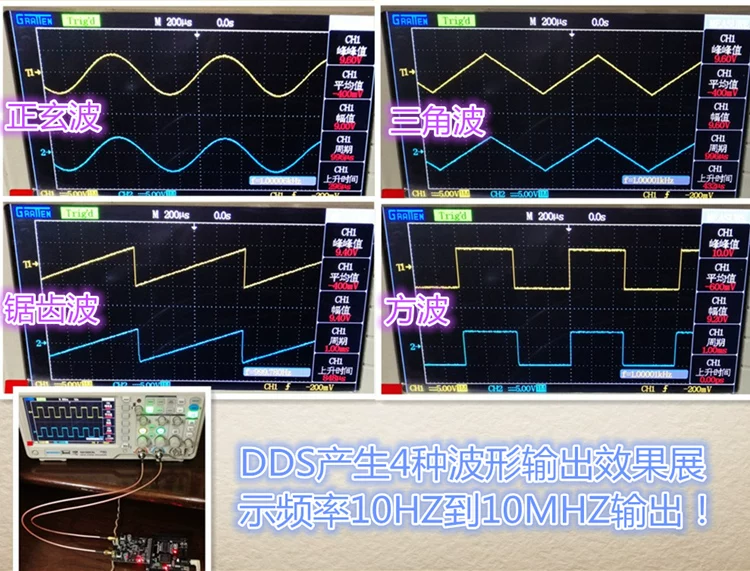

- 输出波形保存到FPGA ROM中，可产生任意波形（正弦波、方波、锯齿波、三角波等）
- 支持通过转接板连接友晶/原子/黑金等FPGA核心板
- 提供ALTERA和XILINX的MIF/COE任意波形生成工具
产品简介

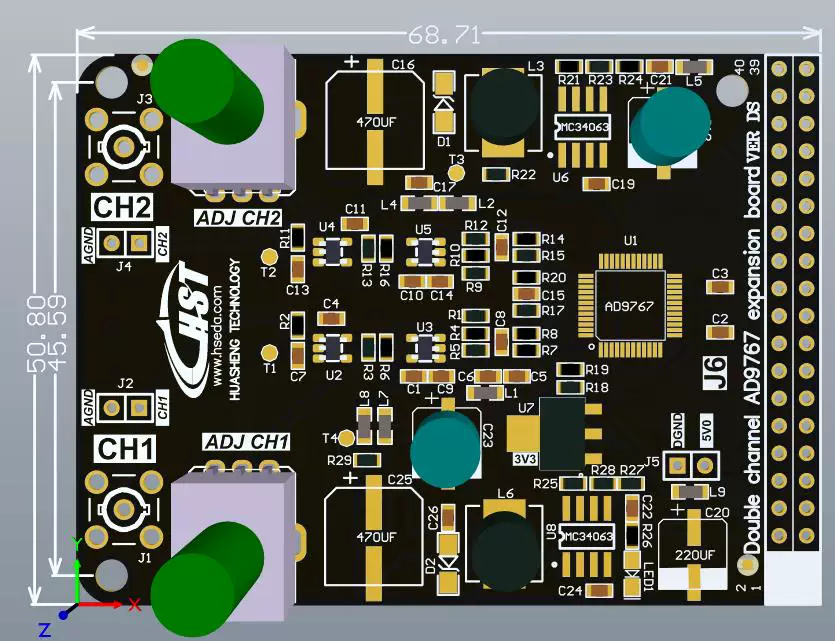

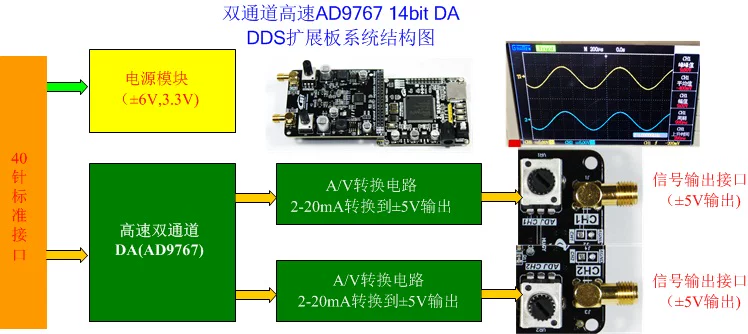

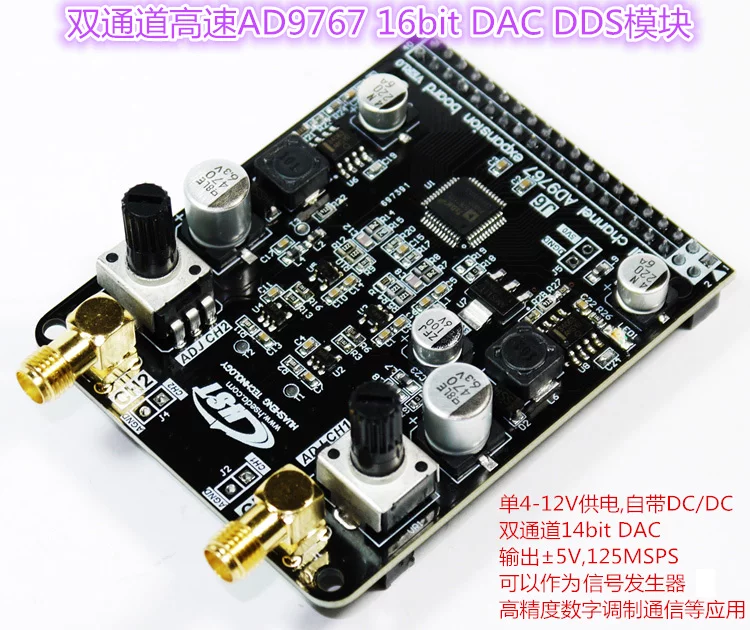

华升EDA开发的高速双通道AD9767 14bit DA DDS FPGA信号发生器开发板，采用ADI公司AD9767芯片，14bit分辨率，125MSPS采样率，双通道同步输出。FPGA直接控制DA输出，提供ALTERA或XILINX平台的VERILOG控制源码。
DA输出信号范围-5V到+5V，125MSPS下10Vpp输出幅度，可以通过电位器进行调整。单5V供电，只需提供4V~12V电源都能正常工作。可以作为信号发生器，或高精度数字调制通信等应用。

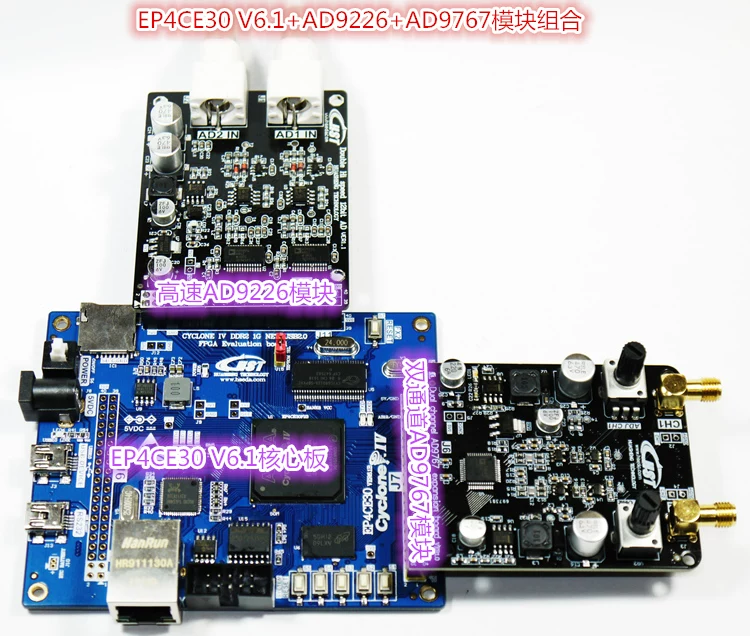

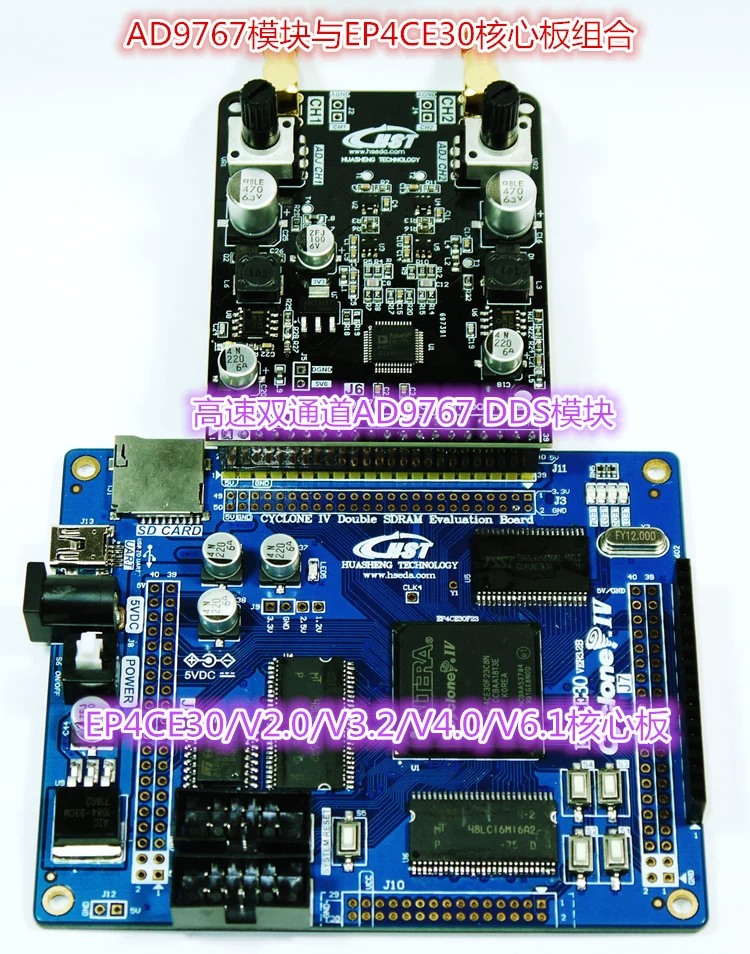

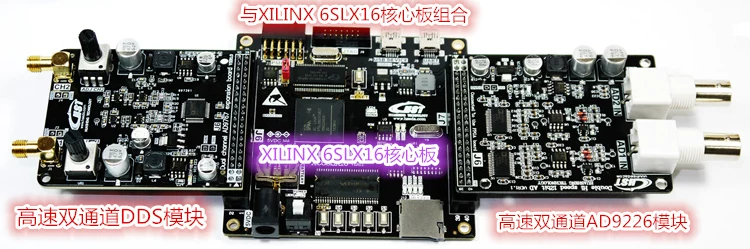

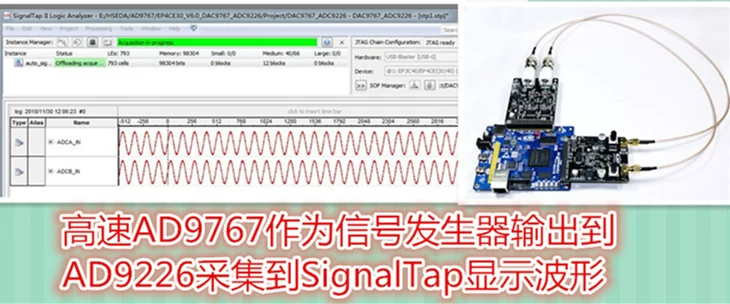

使用华升的转接板可以直接转换到台湾友晶开发板，或其它公司的核心板。华升工程师会根据用户的核心板指导如何使用转接板直接连接用户现有FPGA核心板，从而保护用户的投资。
可选规格与版本
| IO焊接方式 | 背面焊接母排座 / 引出IO不焊接 / 正面焊接双排针 |
|---|---|

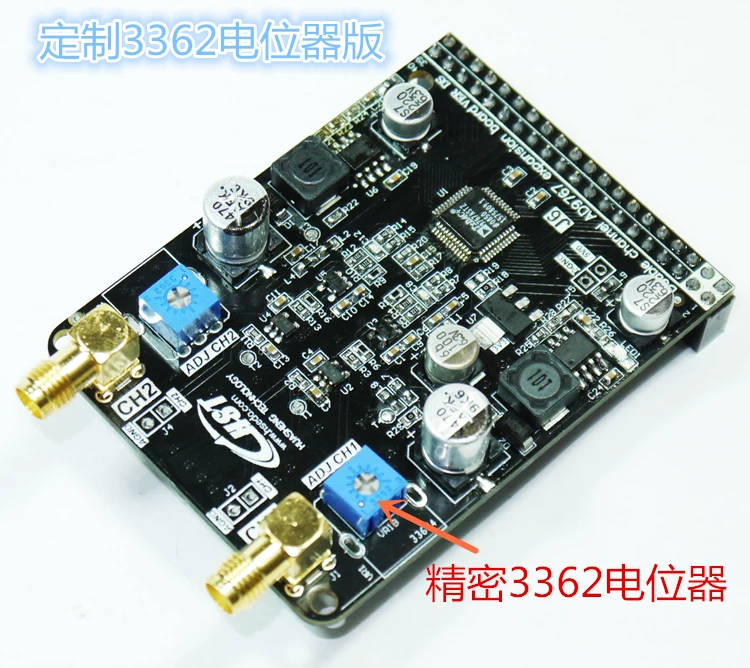

| 电位器版本 | 标准电位器版 / 3362微型精密电位器定制版（高度更低，兼容原子开发板） |

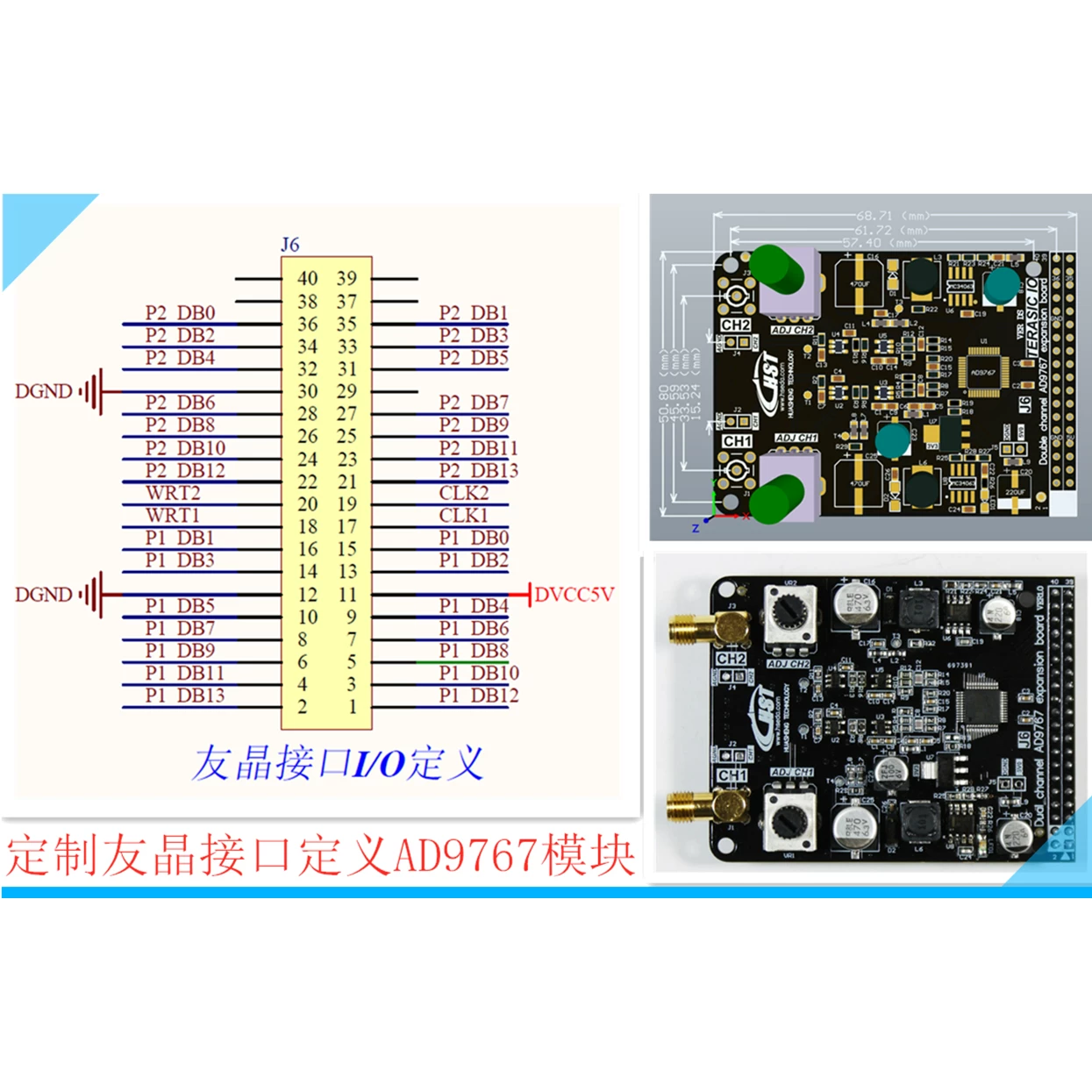

| 接口版本 | 标准模块 / 模块加转接板 / 定制友晶接口IO版 |
| SMA线选项 | 不需要配线 / 1条SMA转BNC线 / 2条SMA转BNC线 |

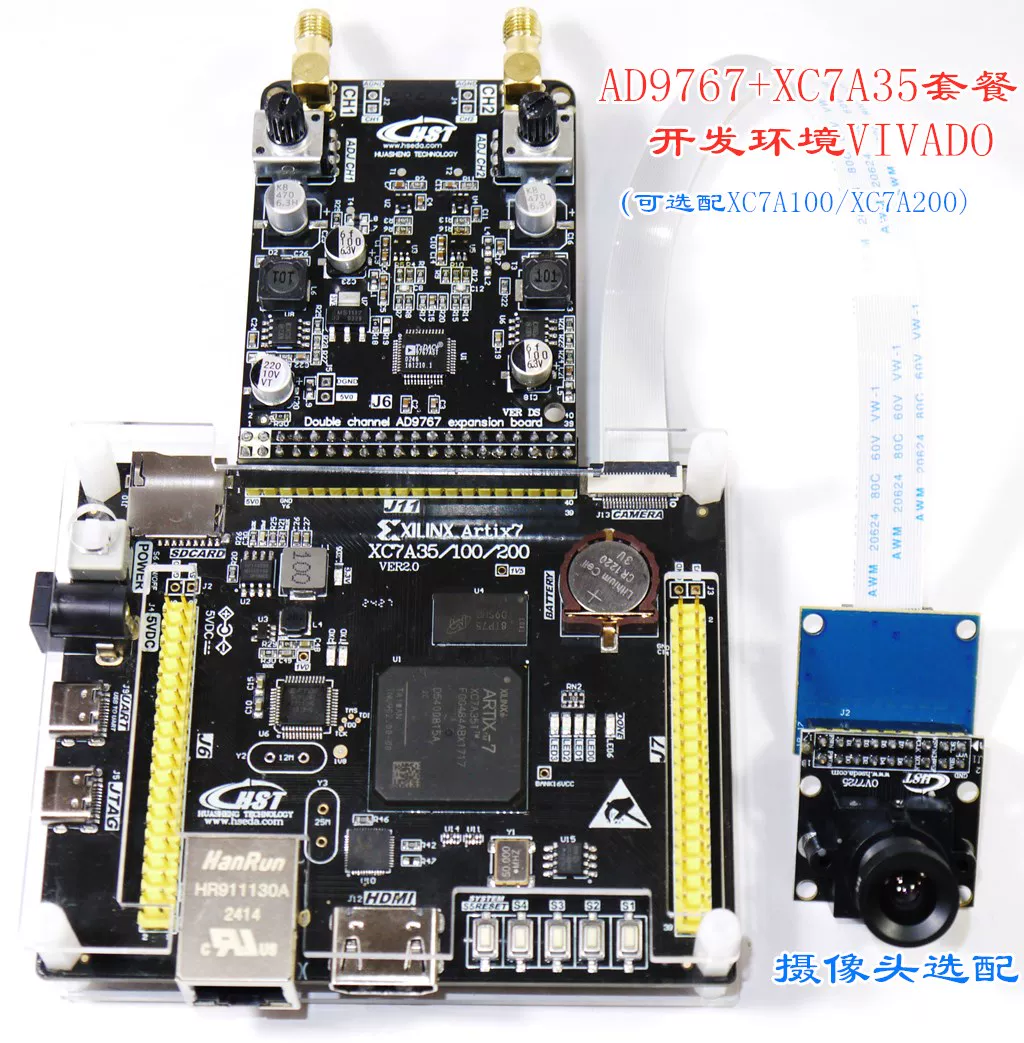

| FPGA套餐 | ALTERA 4CE6套餐 / ALTERA 4CE10套餐 / XILINX 6SLX9套餐 / 6SLX9 V3.0套餐加串口 / XC7A35套餐 |
技术参数

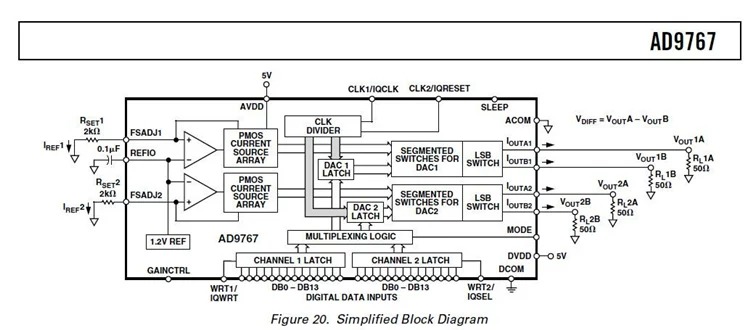

| 主芯片 | AD9767（ADI公司14bit DAC） |
|---|---|
| DAC分辨率 | 14 bit |
| 更新率 | 125 MSPS |
| 通道数 | 双通道同步输出 |
| 输出范围 | -5V ~ +5V（10Vpp），电位器可调 |
| 供电电压 | 4V ~ 12V DC（单电源宽电压输入） |

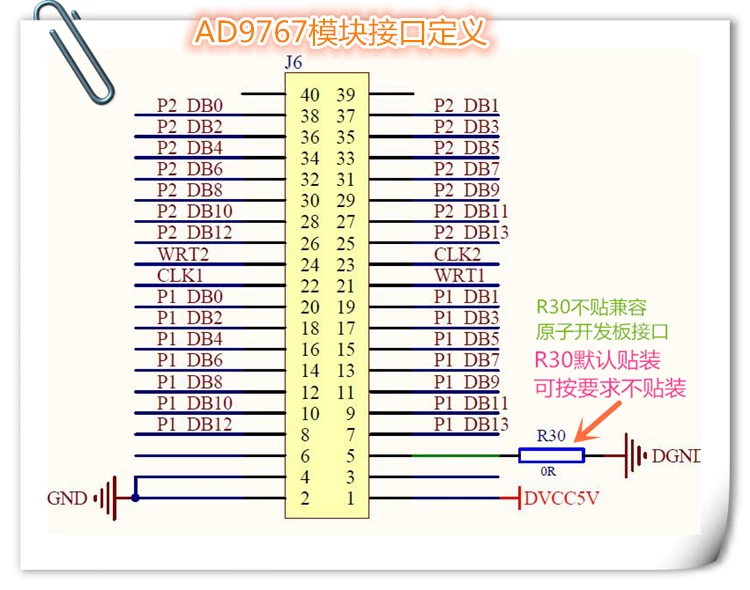

| 控制接口 | 并行数据接口，FPGA直接控制 |

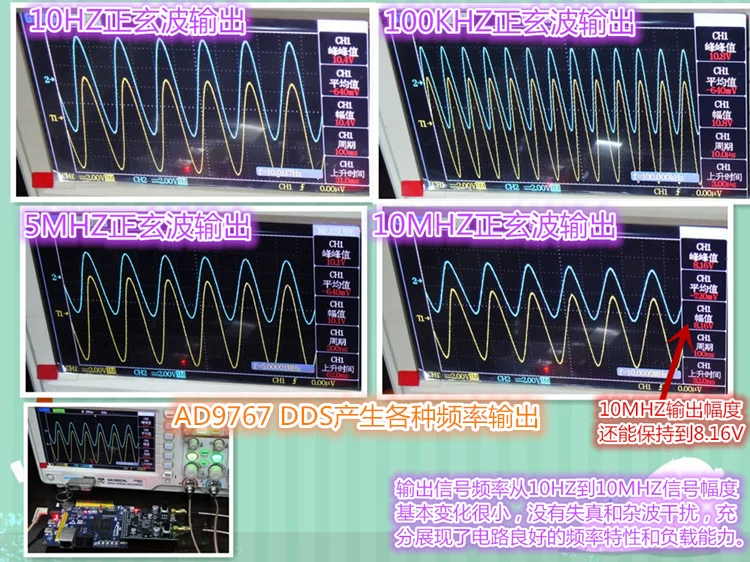

| 输出波形 | 正弦波、方波、锯齿波、三角波、任意波（通过FPGA ROM存储） |

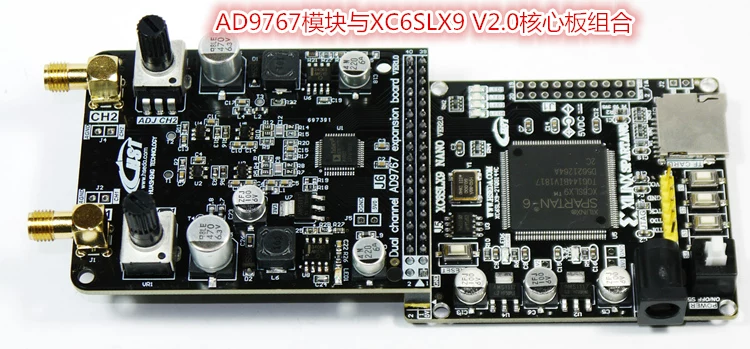

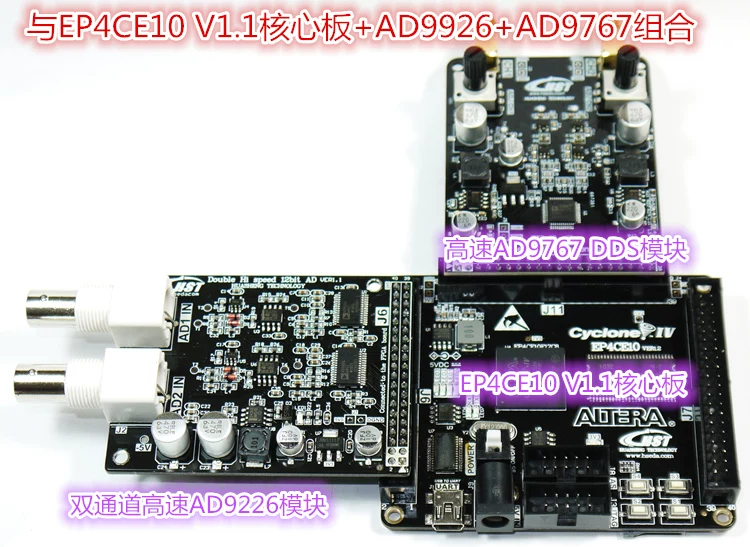

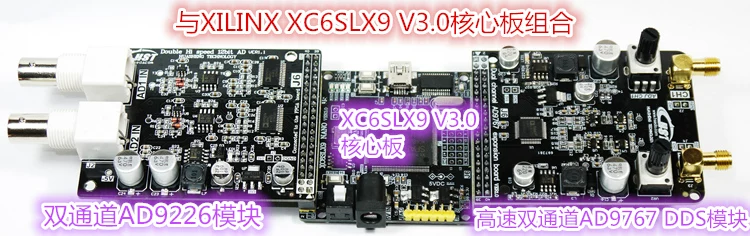

| 适配核心板 | 友晶/原子/黑金/华升EDA等FPGA核心板（通过转接板） |
| 配套源码 | ALTERA/XILINX VERILOG DDS信号发生器代码，MIF/COE波形生成工具 |
配套资料与软件
- 完整的100%与实物对应的PDF原理图
- AD9767芯片数据手册

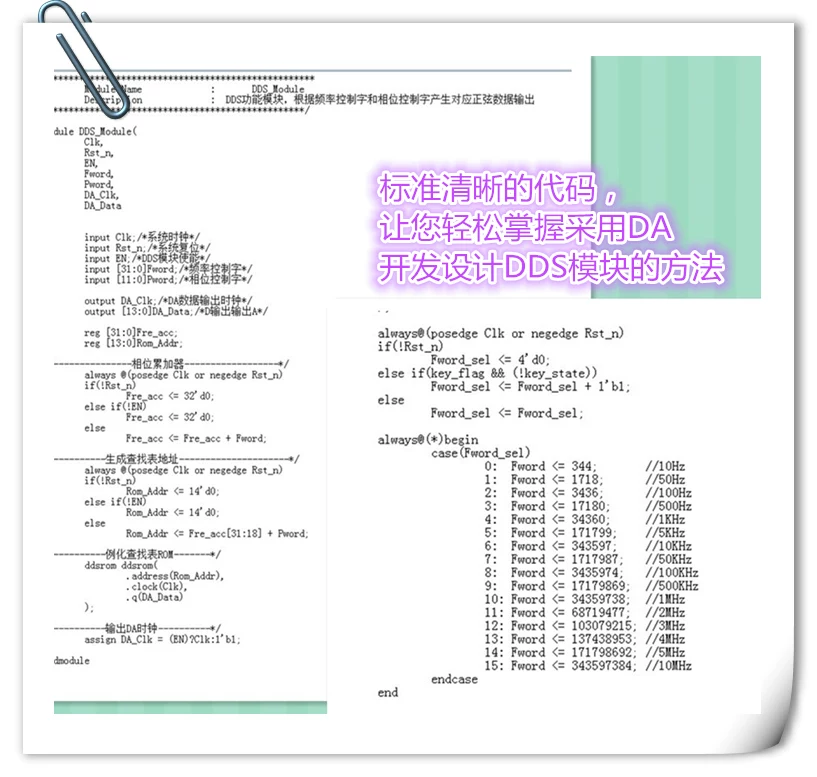

- ALTERA（Quartus II）或XILINX（ISE/VIVADO）配套DDS信号发生器代码

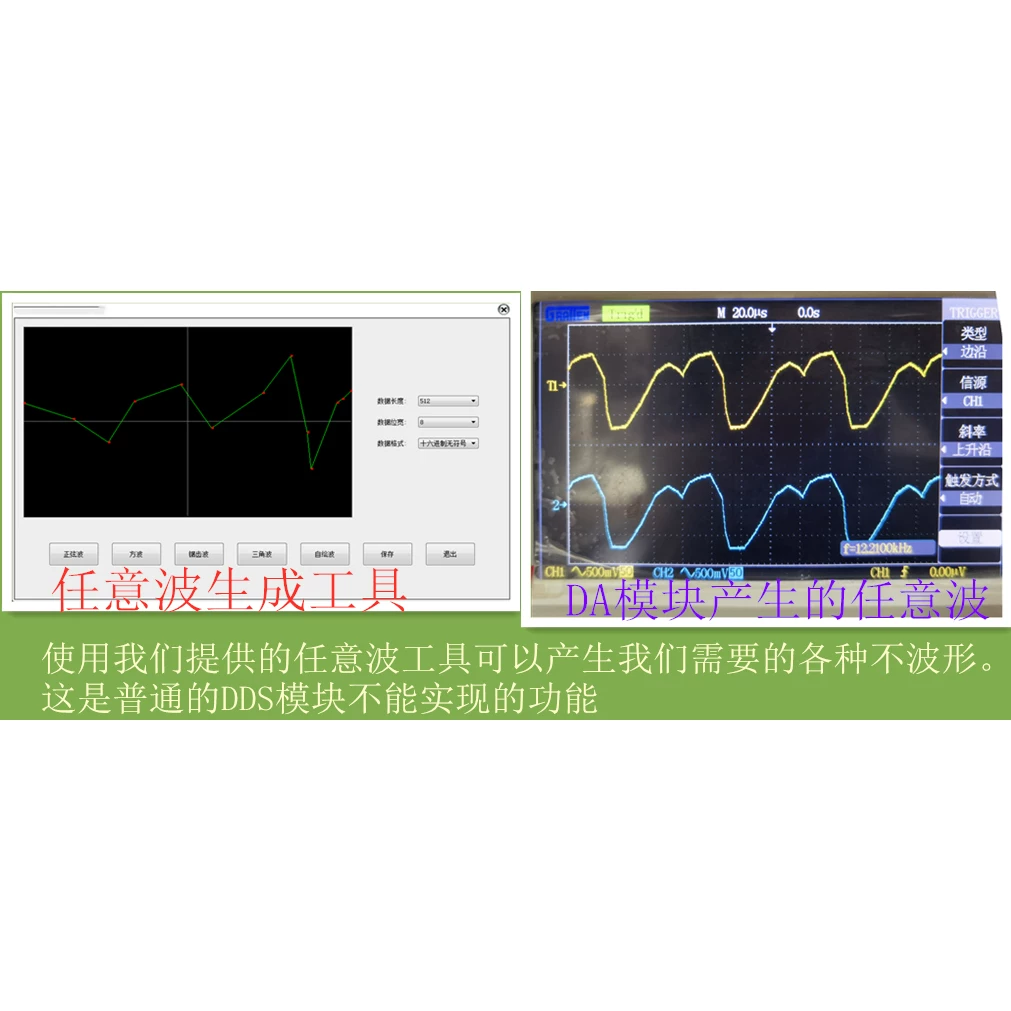

- MIF/COE任意波形生成工具（支持正弦波、方波、锯齿波、三角波、自绘波形）

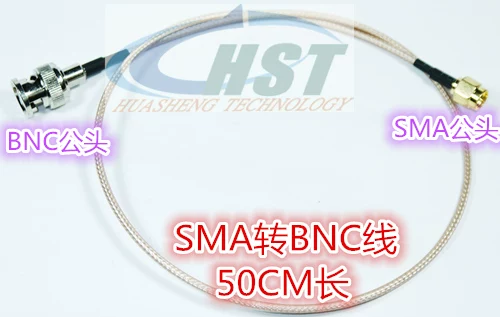

- SMA转BNC信号线可选配，方便连接AD模块或示波器
产品详情展示
