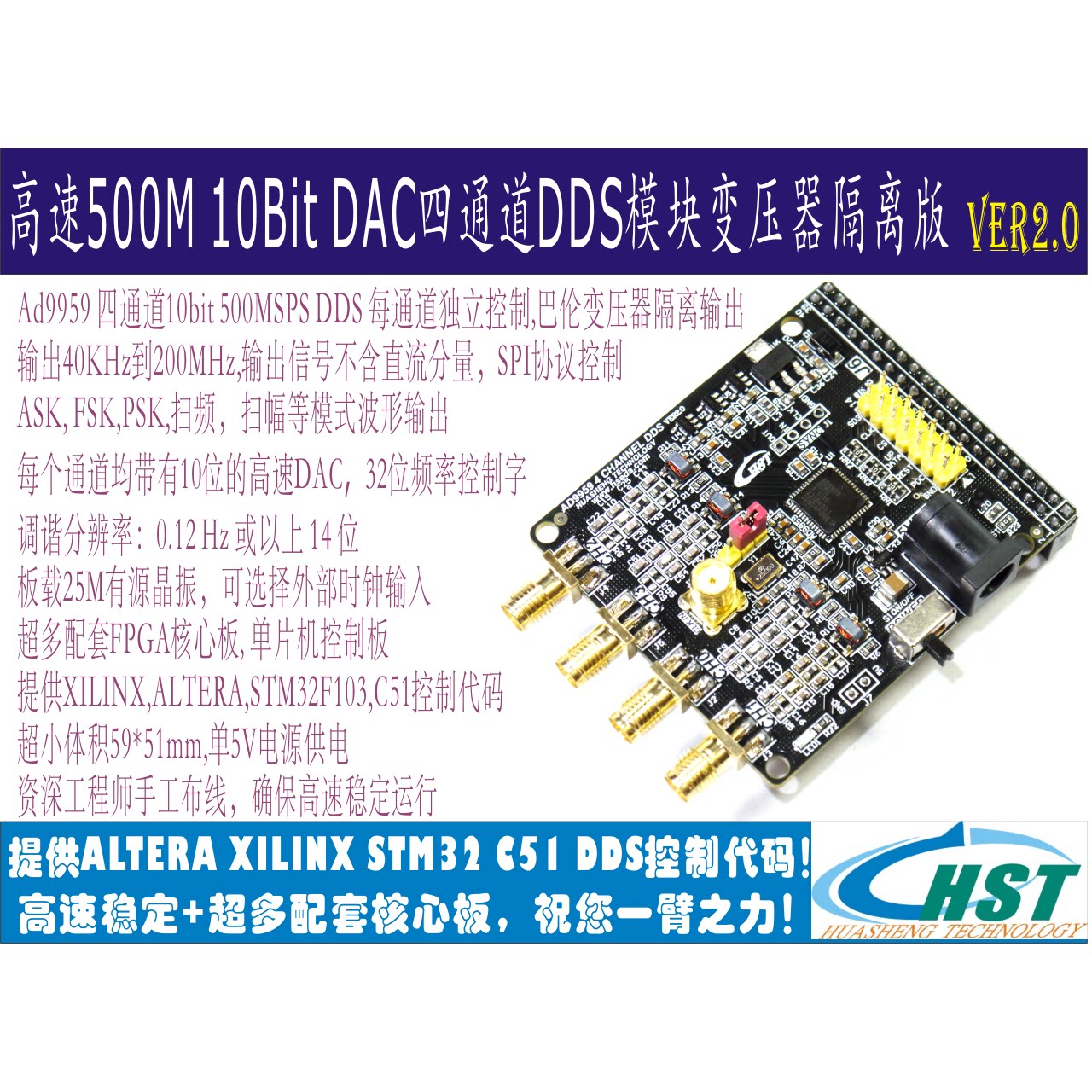

AD9959 四通道 DDS 信号源模块

一块 56×51 mm 的板子,把 ADI AD9959 的四路 DDS 全部引出来。四个通道各带 500 MSPS、10 bit DAC,共用同一个系统时钟,所以天生同步;频率、相位、幅度每路独立可调——0.12 Hz 调谐分辨率、14 位相位、10 位幅度。控制只要一根 14 针排线,STM32 控制板或 FPGA 核心板都能直接驱动。

4 通道 500 MSPS 10 bit DAC 1 Hz–200 MHz 0.12 Hz 16 阶调制

01 一颗芯片,四路同步正弦

AD9959 由四个直接数字频率合成器(DDS)内核组成,每个核带一个 10 bit、500 MSPS 的 DAC,四个通道共享同一个系统时钟,因此具有固有的同步性;片内还留了 SYNC_IN / SYNC_OUT,多片之间也能对齐。每路拥有独立的 32 bit 频率字、14 bit 相位偏移和 10 bit 幅度乘法器——多路之间因滤波、放大或布板造成的失衡,可以直接在数字域校正。

4 通道 × 500 MSPS

四路共用时钟、各自独立相位,做正交激励、多频叠加或 IQ 基带都够用;通道间隔离 >65 dB,一路变化对另一路的影响很小。

0.12 Hz 调谐分辨率

32 bit 频率控制字带来的最小步进,14 bit 相位偏移(0.022°)、10 bit 幅度,都能单独写;板上模块级最小步进按 1 Hz 设置。

16 阶调制与扫描

FSK / PSK / ASK 各支持 16 级,由 PS0–PS3 引脚选级,不需要每次重写寄存器;另有线性扫频、扫幅、扫相,适合雷达与仪器仪表。

14 针 SPI 控制

SDIO-0~3、SCLK、CS、IO_UPDATE、PDC 加 P0–P3,一根 2.54 排线接 MCU 或 FPGA;IO_UPDATE 上升沿才把缓冲写入内核,多路可以同时翻频。

40 针直插核心板

J6 是 2×20 接口,控制信号与 J8 同源;换核心板厂牌不用改代码,焊上 R17–R23 里对应的两只 0 Ω 电阻就能换接口定义。

5 V 单电源,400 mA

5 V 经 DC 座或排针进来,板上 1.8 V 内核与 3.3 V I/O 各一路 LDO;实测正常驱动电流 300 mA 以上,供电不足会直接表现成输出异常。

02 技术参数

上半张是模块侧的整机参数,取自说明书第 3 页「基本特性」;下半张是 AD9959 芯片本身的能力,取自同页「芯片特性」。

模块名称AD9959 DDS 信号发生器模块
通道数4 通道,共用系统时钟、同步输出
输出波形正弦波(标准版每通道带 9 阶巴特沃斯低通滤波)
输出频率标准版 1 Hz–200 MHz;变压器隔离版 40 kHz–200 MHz(巴伦 50 Ω / 0.4–500 MHz)
频率步进模块级最小步进 1 Hz;芯片调谐分辨率 0.12 Hz 或以上
最大输出幅值约 500 mVpp(正弦、可调;频率越高,最大输出电压越低)
输出 / 时钟接口4× SMA(CH0–CH3)+ 1× SMA 外部时钟输入
控制接口串行 I/O,SPI 协议;14 针 J8 + 40 针 J6(2×20)
板载时钟25 MHz 晶振,J9 跳线选择板载 / 外部时钟
供电5 V 单电源,400 mA(MAX),正常驱动 ≥300 mA
模块尺寸56×51 mm(手册标称);V2.0 尺寸图:PCB 47.04×46.69 mm,含 SMA 与排针 58.65×50.80 mm
发货清单实物模块 + PDF 原理图 + STM32F103 驱动程序 + 售后技术支持

AD9959 芯片能力

DDS 通道4 个同步通道,500 MSPS;通道间独立的频率 / 相位 / 幅度控制与延迟匹配
DAC4 个集成式 10 bit DAC,满量程电流单独可编程
分辨率32 bit 频率调谐字 / 14 bit 相位偏移 / 10 bit 输出幅度
通道隔离>65 dB
调制 / 扫描高达 16 级 FSK、PSK、ASK(引脚选择);线性频率 / 相位 / 幅度扫描
参考时钟REFCLK 可选 4×–20× PLL 倍频;可接 20–30 MHz 晶体作基准
串行口SPI 兼容,SDIO_0–SDIO_3 四个数据引脚,支持多种可编程模式
同步多器件同步(SYNC_IN / SYNC_OUT)
省电软件与硬件(PWR_DWN_CTL)两种省电控制
电源 / 封装1.8 V DDS 内核 + 3.3 V 串行 I/O;56 引脚 LFCSP
工作温度−40 ℃ ~ +85 ℃

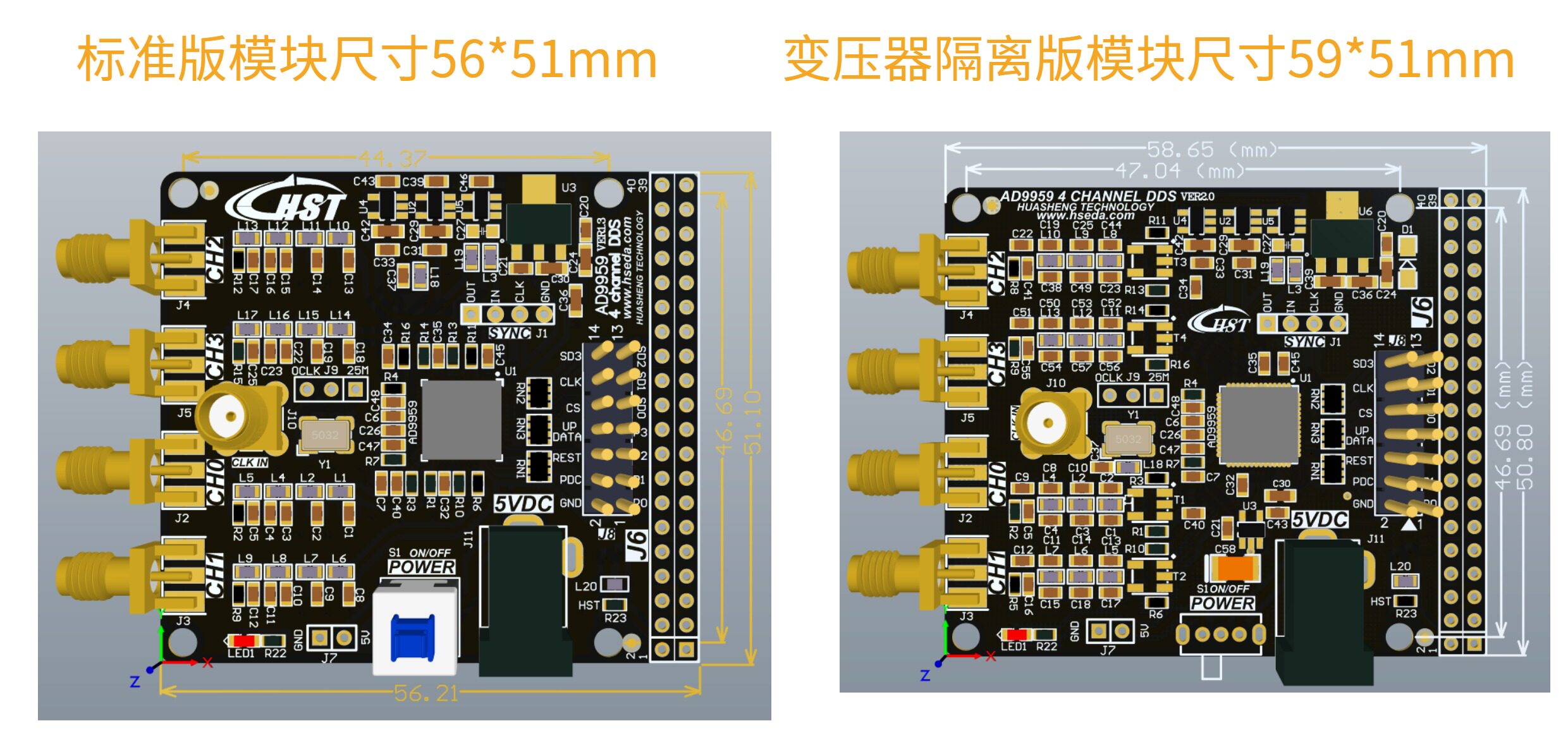

关于尺寸的两个口径:手册「基本特性」写 56×51 mm,随板的 V2.0 尺寸图标的却是 PCB 本体 47.04×46.69 mm、连 SMA 与 J6 排针一起 58.65×50.80 mm。装壳或排布机箱时请按整体 58.65×50.80 mm 留位(左侧 SMA 凸出约 11.6 mm,右侧排针凸出约 4.1 mm)。
AD9959 V2.0 模块尺寸图:整体 58.65×50.80 mm,PCB 47.04×46.69 mm
外形尺寸 58.65 × 50.80 mm 为含 SMA 与 J6 排针的整体尺寸,47.04 × 46.69 mm 是 PCB 本体;四角有安装孔,可直接用铜柱固定。

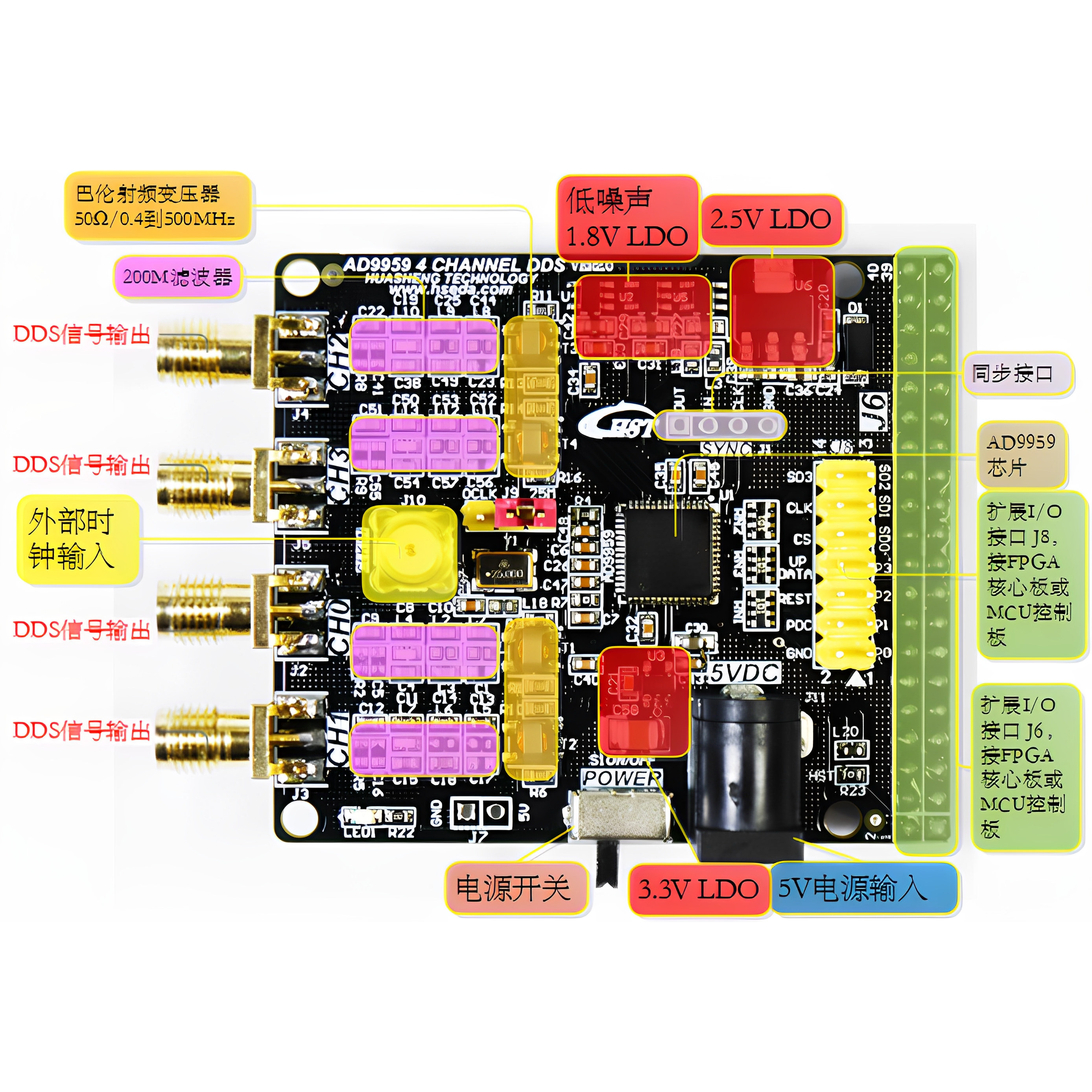

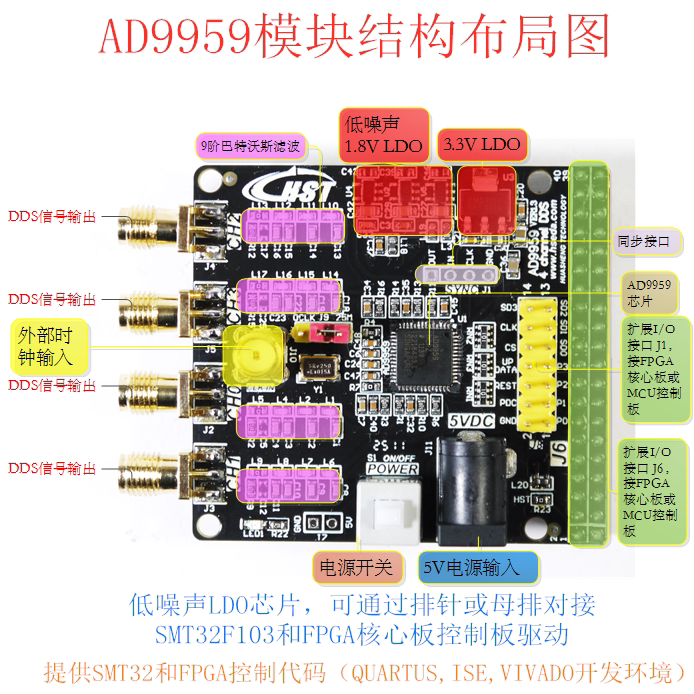

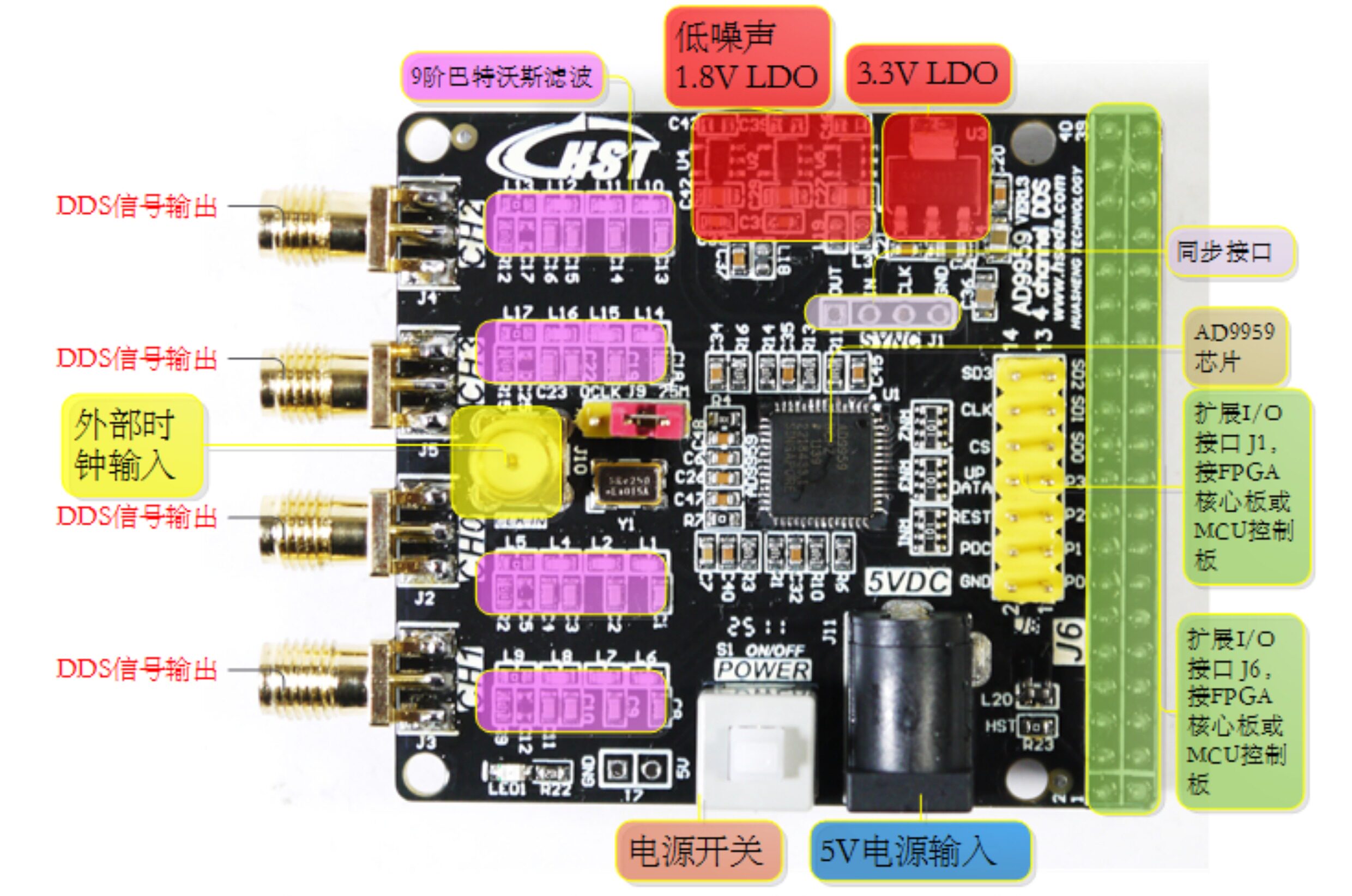

AD9959 模块顶层:四路 SMA、时钟 SMA 与跳线、AD9959 芯片、J6/J8 接口、5V 电源座与开关
顶层布局 左侧四路 SMA 由下至上为 CH1、CH0、CH3、CH2;中间金黄色的 SMA 是外部时钟入口,紧邻的 J9 跳线切板载 25 MHz / 外部时钟。

03 一路时钟,四个通道

整块板只有一条时钟链:25 MHz 晶振(或外部时钟)进 REFCLK,片内 PLL 按 4~20 倍整数倍频到 500 MHz 作为系统时钟,四个 DDS 核各自以 32 bit 频率字产生波形,再进各自的 10 bit DAC。标准版每路后面接 9 阶巴特沃斯低通,隔离版换成巴伦变压器 + 200 MHz 滤波器。

时钟链与四通道信号链 虚线为时钟 / 控制,实线为射频信号 Y1 25 MHz J9 选板载 / 外部 CLKIN SMA PLL ×4–20 REFCLK 倍频 500 MHz DDS 核 ×4 32 bit 频率字 14 bit 相位 10 bit 幅度 16 级 FSK/PSK/ASK 线性扫频 / 扫幅 / 扫相 四路共用同一时钟 → 同步 10 bit DAC ×4 满量程电流 单独可编程 500 MSPS 输出级 标准版 9 阶 LPF 隔离版 巴伦 + 200M SMA ×4 CH0–CH3 J8 / J6:SPI 与 P0–P3 控制脚 控制脚从芯片下方进入(虚线):IO_UPDATE 上升沿才把缓冲写入内核,四路可以同时翻频。 SYNC_IN / SYNC_OUT 由板边 4 针同步口引出,多片级联时用它对齐相位。

左右滑动查看完整框图

信号链 整板只有一条时钟:25 MHz(或外部)→ PLL ×4–20 → 500 MHz 系统时钟;四路 DDS 共用它,所以上电即同步。输出级标准版是 9 阶巴特沃斯低通,隔离版换成巴伦变压器 + 200 MHz 滤波器。

04 接口与接线

控制信号一共 14 根:4 根 SDIO、SCLK、CS、IO_UPDATE、PDC,加 P0–P3 四个调制轮廓脚和一根地。这些信号同时引到 J8(14 针,接软排线或杜邦线)和 J6(40 针,直插核心板)上。

J8:14 针控制口

针号信号方向说明
1P0输入调制轮廓位 0,对应芯片 PS0
2GND—地,必须与控制板共地
3P1输入调制轮廓位 1
4PDC输入省电控制(Power Down Control)
5P2输入调制轮廓位 2
6REST输入复位,低有效
7P3输入调制轮廓位 3
8IO_UPDATE输入上升沿把 I/O 缓冲写入内核,四路可同时生效
9SDIO-0双向SPI 数据 0
10CS输入片选,低有效
11SDIO-1双向SPI 数据 1
12SCLK输入SPI 时钟
13SDIO-2双向SPI 数据 2
14SDIO-3双向SPI 数据 3
J1 还是 J8?早期产品图上这个 14 针黄色排针标的是「J1」,说明书第 7 页的引脚图已经改叫 J8,两者指的是同一个接口;针序以下表和说明书 J8 图为准。

接 STM32F103:13 根线

说明书第 6 页给了一份现成的对应关系,照这张表接完就能跑配套例程(P0–P3 在例程里叫 PS0–PS3)。

模块信号STM32F103 引脚作用
CSPA6片选
SCLKPB1SPI 时钟
UPDATEPB0更新锁存(IO_UPDATE)
PS0PA7调制轮廓位 0
PS1PA2调制轮廓位 1
PS2PB10调制轮廓位 2
PS3PC0调制轮廓位 3
SDIO0PA5SPI 数据 0
SDIO1PA4SPI 数据 1
SDIO2PA3SPI 数据 2
SDIO3PA8SPI 数据 3
PWRPA9省电控制
ResetPA10复位

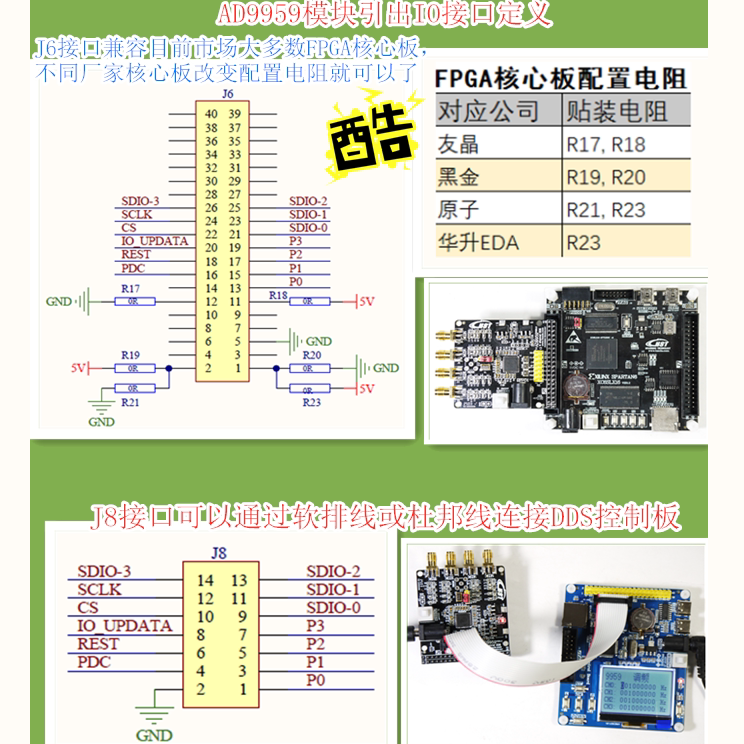

J6:40 针,换核心板只改两只电阻

J6 是 2×20、2.54 mm 接口,控制信号与 J8 同源,另外把 5 V 与地也带上来,可以直接插在 FPGA 核心板上取电。各家核心板的扩展口定义不同,板上留了 R17–R23 七个 0 Ω 选焊位,焊哪两只决定跟谁兼容。

对应核心板厂家需要贴装的 0 Ω 电阻
友晶(Terasic)R17、R18
黑金(ALINX)R19、R20
正点原子R21、R23
华升 EDAR23

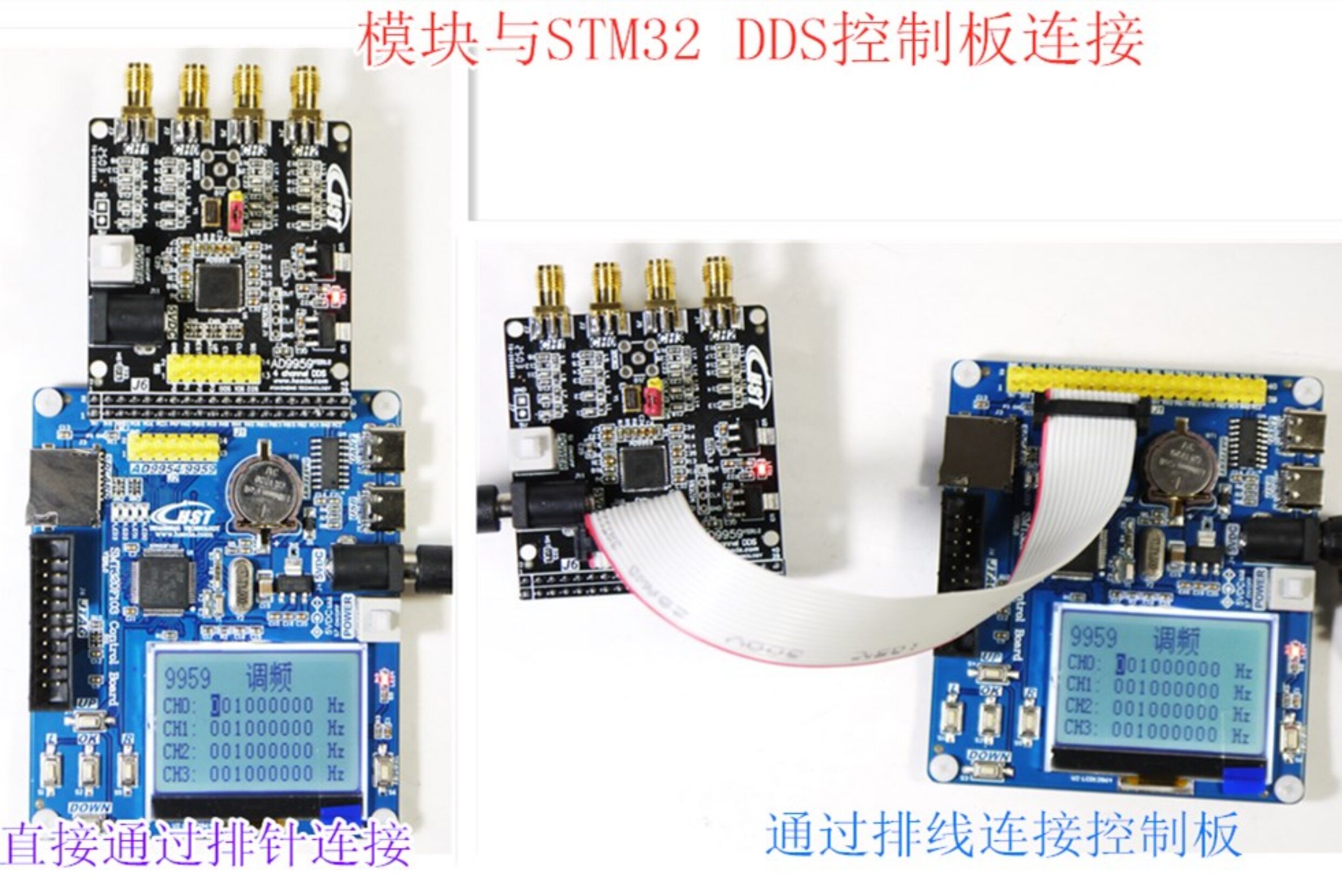

AD9959 模块与 STM32F103 控制板组合实拍:14 针排线直连,控制板带 LCD12864 与按键
+STM32F103 控制板 14 针排线直连,板上 LCD12864 显示各通道频率,五个按键改频率 / 幅度 / 相位 / 扫频,USB 供电即可。

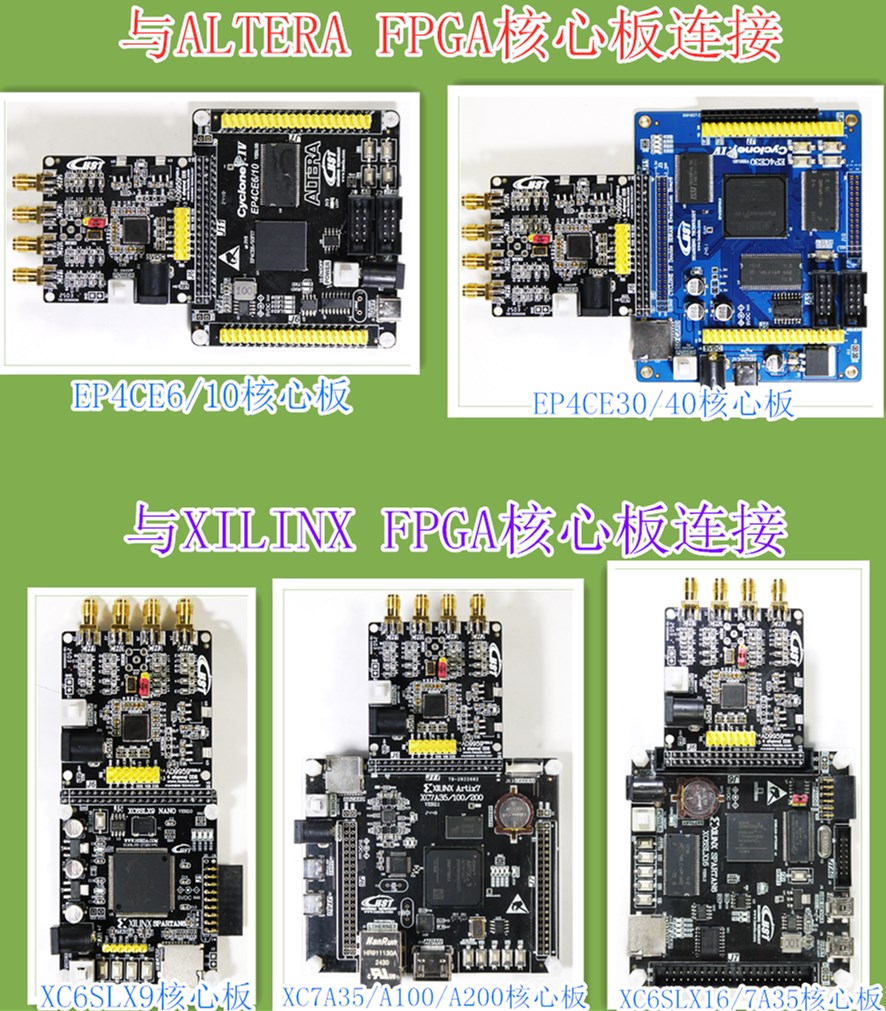

AD9959 模块直接插在 ALTERA EP4CE6 核心板上实拍
+FPGA 核心板 40 针 J6 直接压在 EP4CE6 / EP4CE10 核心板的扩展口上,模块从核心板取 5 V,Verilog 例程覆盖 Quartus 与 ISE / Vivado。

05 输出实测:1 Hz 到 200 MHz

下面这组波形是说明书第 13–17 页的测试图,被测模块由 STM32F103 控制板驱动,示波器 1 MΩ 直连、读数取自屏幕。可以看到 1 kHz 到 120 MHz 波形都很干净;120 MHz 以上受示波器带宽影响,屏幕读数比实际偏小。

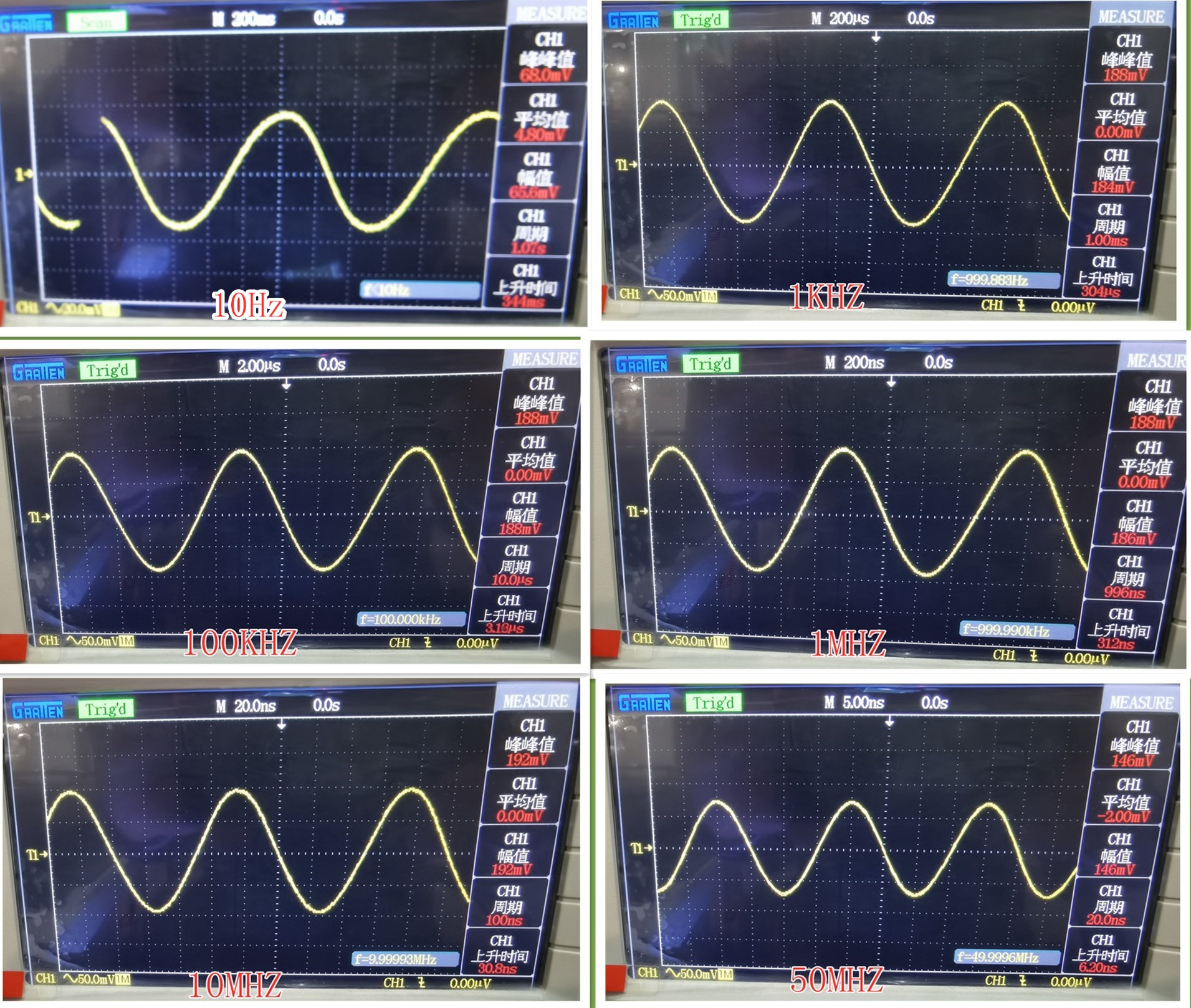

AD9959 正弦输出实测:1Hz、1KHz、100KHz、1MHz、10MHz、50MHz 六张示波器截图
10 Hz ~ 50 MHz 六个频点的示波器截图。1 Hz 那张能看到明显的直流台阶(平均值 480 mV),把示波器切到交流耦合或串一只 100 nF 电容就平了。

各频点的峰峰值读数

输出频率峰峰值示波器时基备注
1 Hz680 mV200 ms含约 480 mV 直流分量,需交流耦合
1 kHz188 mV200 µs平均值 0 mV
100 kHz168 mV2 µs—
1 MHz165 mV200 ns—
10 MHz192 mV20 ns带内幅度最高的一段
50 MHz146 mV5 ns开始随频率下降
80 MHz139 mV2 ns—
120 MHz139 mV2 ns手册注:120 MHz 以上读数偏小,实际略大
200 MHz约 155 mV2 ns双通道同时输出(CH1 / CH2)
为什么读数不到 500 mVpp?手册标称的最大输出幅值是「约 500 mVpp」,且频率越高越小;上表是示波器 1 MΩ 直连、20~50 mV/div 档位下的屏幕读数,接 50 Ω 负载或用不同探头会有差别。做定量测量时以你的负载与探头条件重新标定。

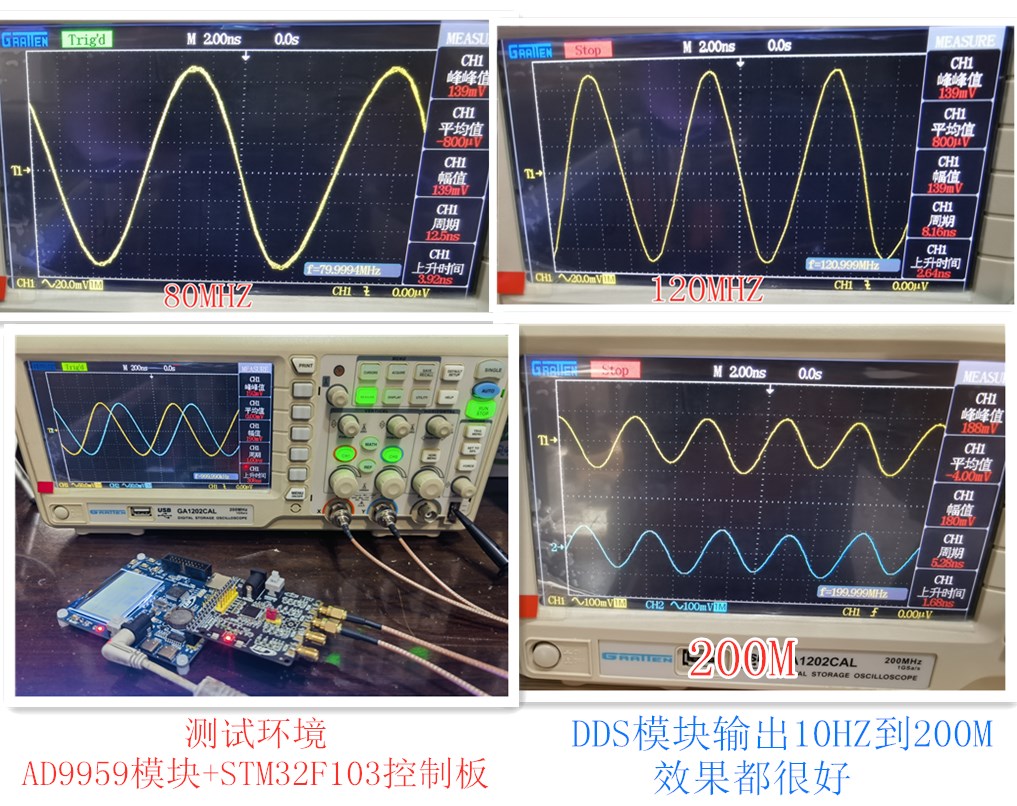

AD9959 高频段实测:80MHz、120MHz、200MHz 双通道输出与测试环境照片
80 MHz ~ 200 MHz 左上 80 MHz、右上 120 MHz、右下 200 MHz(CH1/CH2 同时输出),左下是测试现场:AD9959 模块 + STM32F103 控制板,两根 SMA 线直接进示波器。

06 16 阶调制与线性扫描

AD9959 的调制不是靠软件不停改频率字,而是把 16 组参数预先写进通道的 profile 寄存器,再由 P0–P3 引脚选级——切换是硬件级的,速度快且相位连续。线性扫描则由芯片内部的扫频累加器完成,扫频范围、步进、每步停留时间都可编程。

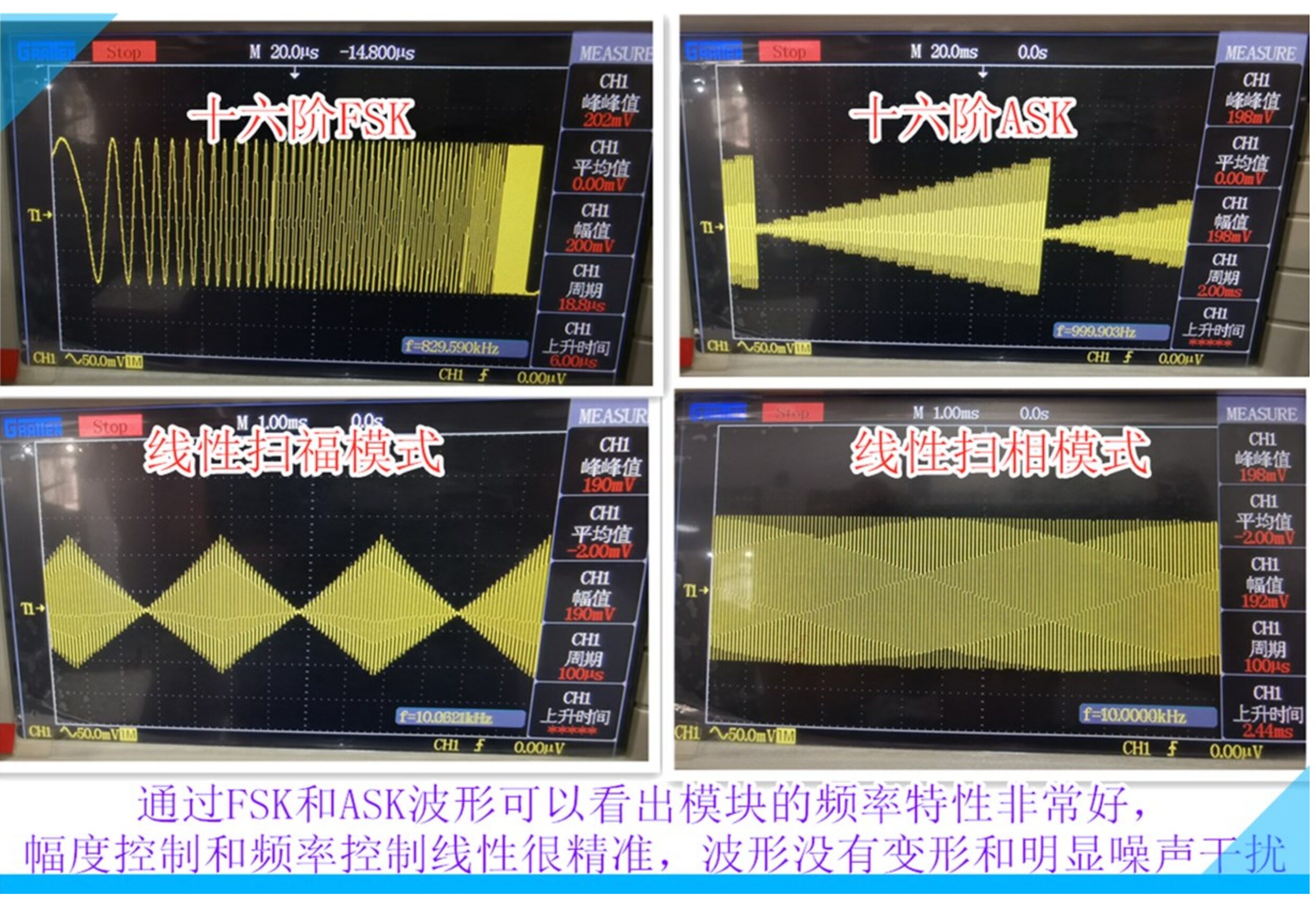

AD9959 调制实测:十六阶 FSK、十六阶 ASK、线性扫幅、线性扫相四张示波器截图
调制与扫描实测 左上十六阶 FSK(829.59 kHz)、右上十六阶 ASK(999.9 kHz)、左下线性扫幅、右下线性扫相(10 kHz)。幅度阶梯均匀、频率切换处没有明显拖尾。

FSK:16 个频点

16 组频率字写进 profile 0–15,P0–P3 选哪一级就跳哪一个频点;波形在切换点保持相位连续,适合做跳频与多音激励。

ASK:16 级幅度

幅度用 10 bit 乘法器控制,16 级阶梯可以直接当简易幅度调制或衰减档位;每级都能单独标定,补偿后级滤波器的频响。

线性扫频 / 扫相

扫频由扫频累加器自动推进,起始、终止、步进与每步时间都可设;扫相用于两路之间的相位关系标定,做相位阵列激励时用得上。

线性扫幅

幅度按设定步长线性爬升再回落,配示波器包络看就是一个稳定的三角包络;做 AGC 响应测试、喇叭扫幅都方便。

07 上电与调机

说明书的「应用建议」和「常见问题解答」基本覆盖了上手会踩的坑,这里按顺序整理成三条硬要求和六个常见问题。

供电要足、要干净

模块正常驱动电流 300 mA 以上,5 V 不足会直接表现为输出异常或配置失败;尽量用 5 V 线性电源,别用劣质开关电源。

三处地必须通

电源地、控制板地、模块地要可靠连在一起。不共地不只是噪声大,严重时会烧 DDS 模块或控制板。

输出不能直接带载

模块只输出电压信号、输出电流极低,接喇叭、继电器或长线都会失真;需要带载时外加一级功率放大或缓冲。

六个常见问题

STM32 配置不通?先查 GND 是否共地;杜邦线尽量短;控制脚要用独立 IO,共享 IO 会干扰 SPI 时序。实在不行换本公司的 STM32F103 控制板。
输出带直流分量?标准版没有巴伦隔离,输出含约 0.8 V 直流(新批次已做隔直处理)。老版本可在输出端串一只 100 nF 电容隔直。
示波器怎么设?标准版含直流分量,示波器设成交流耦合;隔离版有/无直流都不影响,直流耦合也能看。
输出噪声大?换 5 V 线性电源,确认电源地、控制板地、模块地接触良好;SMA 线不要用劣质转接头。
隔离版 10 kHz 以下幅度低?正常现象。巴伦变压器的工作频率是 0.4–500 MHz,低频段本身就衰减,要看低频请选标准版。
重新上电后设置丢了?模块没有掉电记忆,每次上电都回到初始值,需要主机重新下发参数。

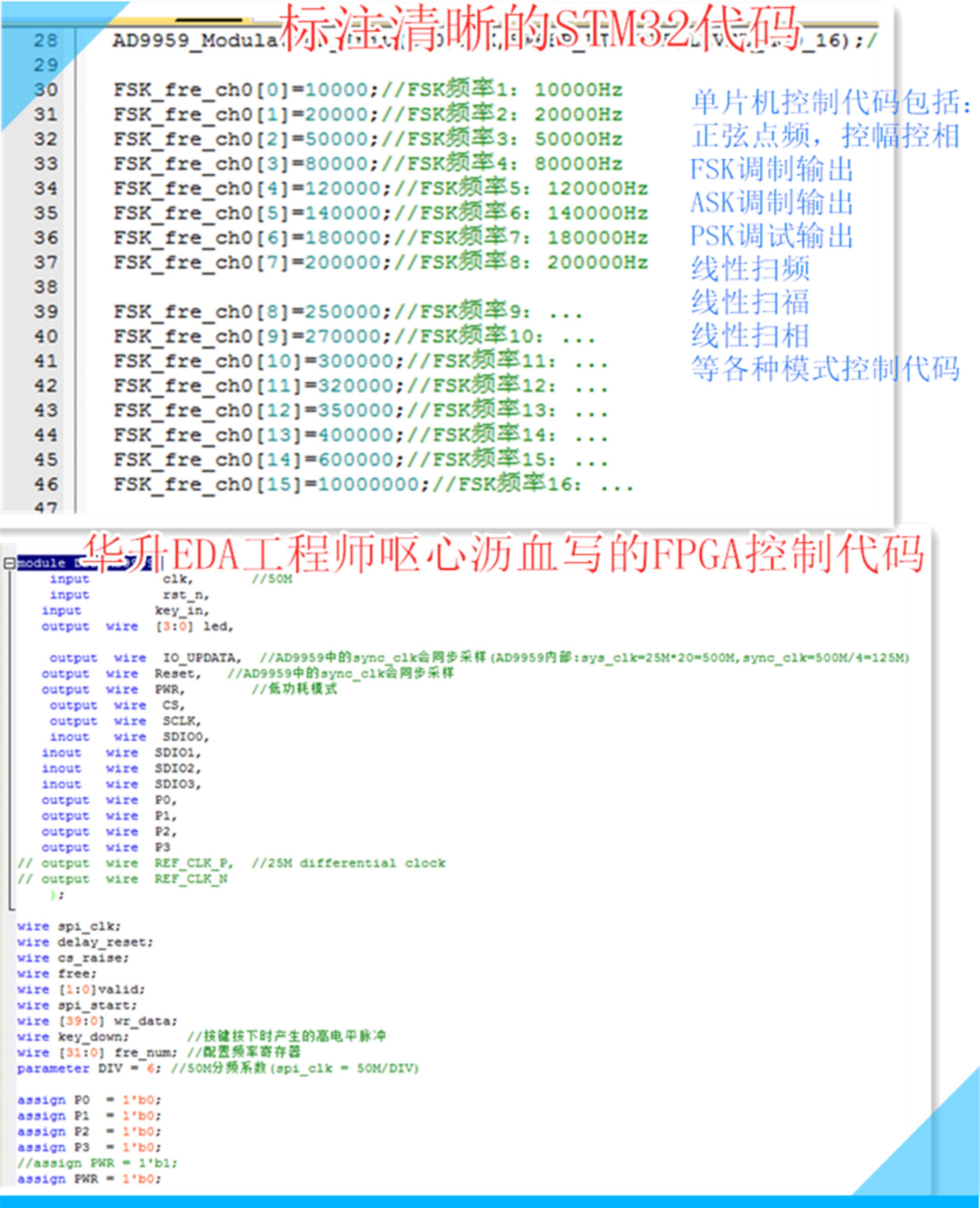

配套例程里的几个函数

工程用 KEIL5 打开,函数在 HARDWARE/AD9959.c,接线定义在 AD9959.h;工程文件是随货资料包里的 USER/VirtualCOMPort.uvprojx(对应「AD9954 DDS开发板-点频 9959(ok)」目录)。

void Init_AD9959(void); // 初始化:IO + 寄存器默认值 void Write_frequence(u8 Channel, u32 Freq); // 通道 0–3,单位 Hz void Write_Amplitude(u8 Channel, u16 Ampli); // 0–1023,对应 10 bit 幅度 void Write_Phase(u8 Channel, u16 Phase); // 0–16383,对应 14 bit 相位 u32 SinFre[4] = {50, 50, 50, 50}; // 四通道频率 u32 SinAmp[4] = {1023, 1023, 1023, 1023}; // 四通道幅度 u32 SinPhr[4] = {0, 4095, 8190, 12285}; // 四通道相位(90° 步进) u32 SweepMinFre = 1000, SweepMaxFre = 10000, SweepStepFre = 100; u16 SweepTime = 1; // 每步停留 1 ms

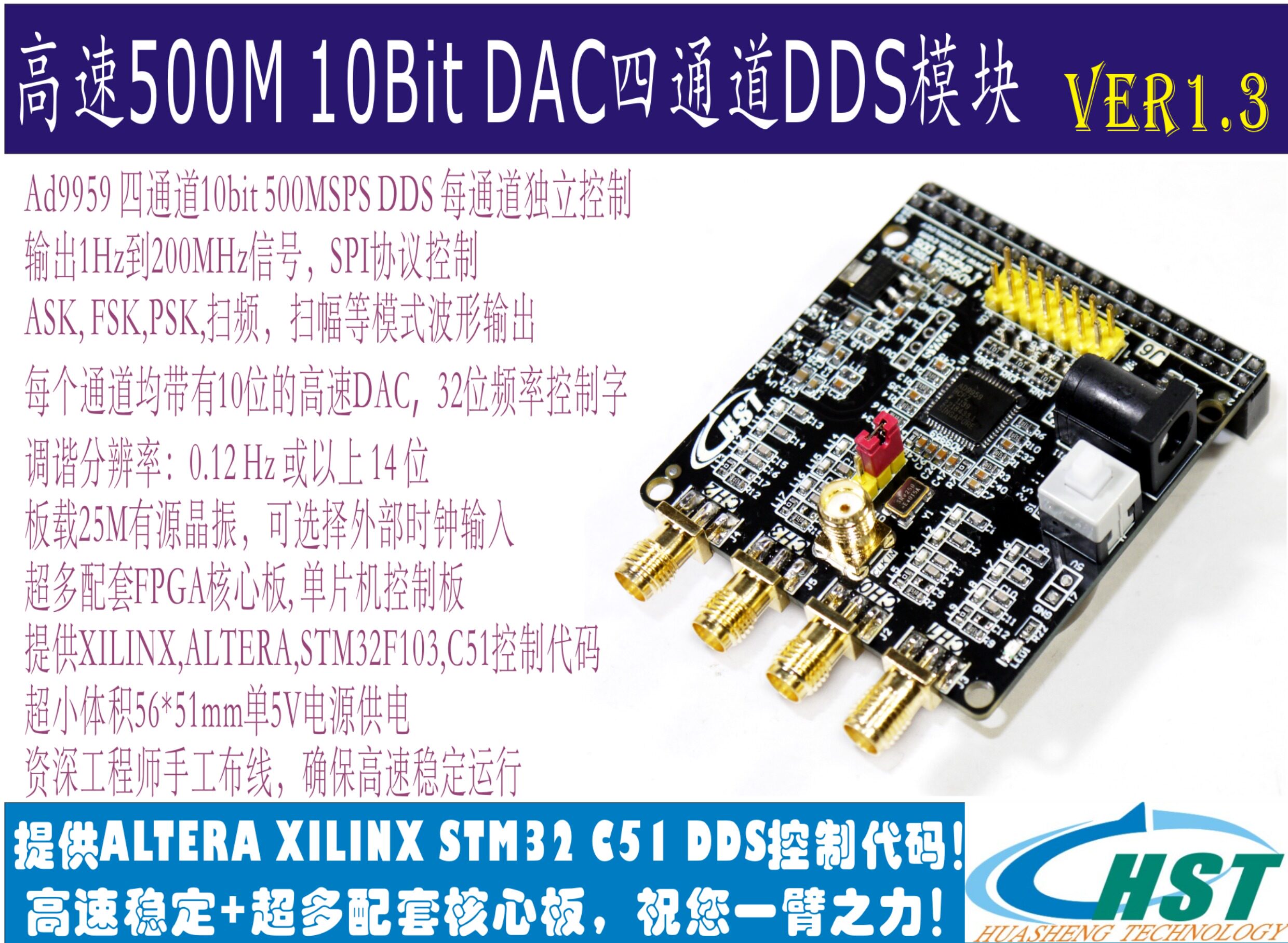

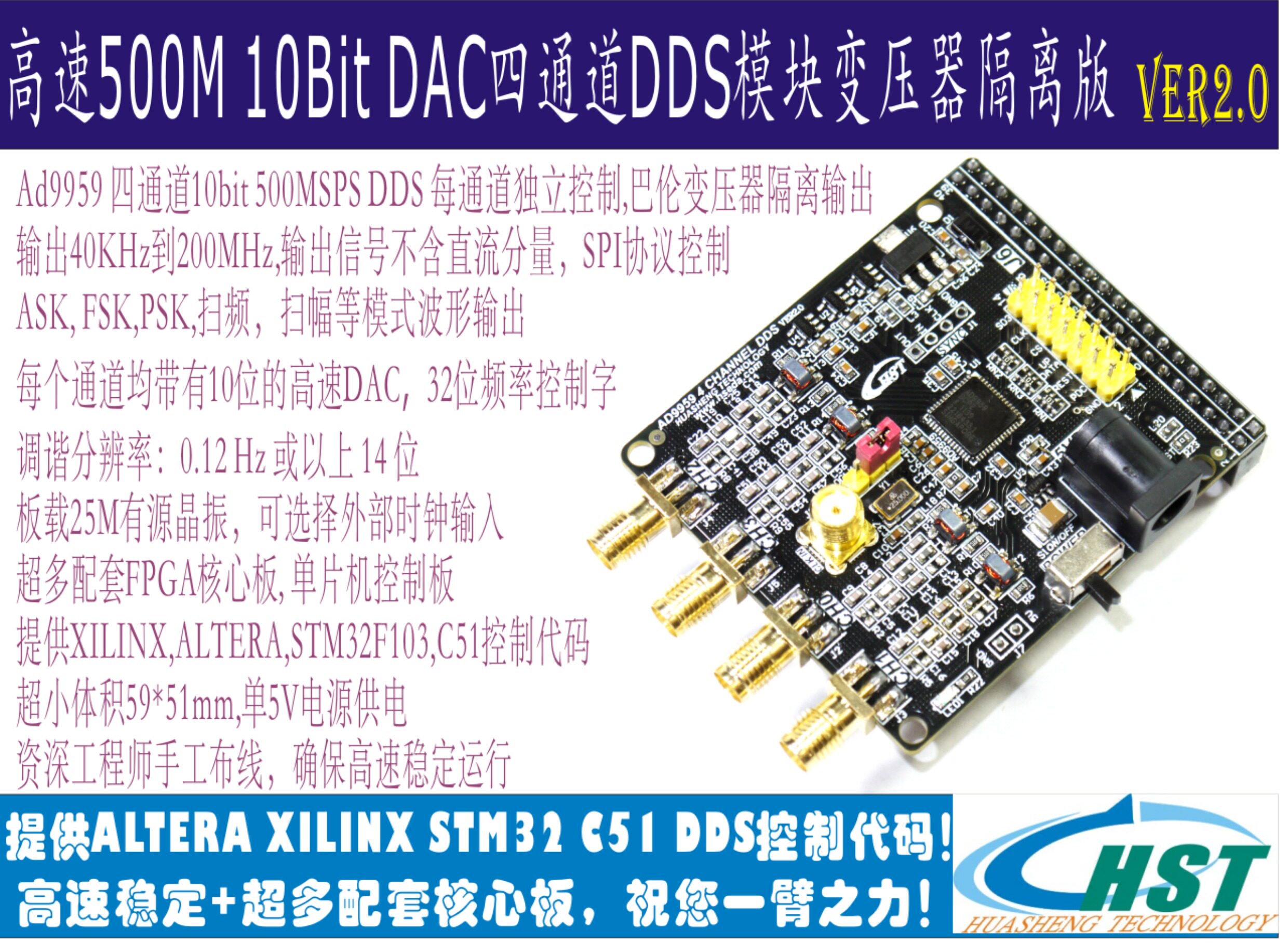

08 两个版本,怎么选

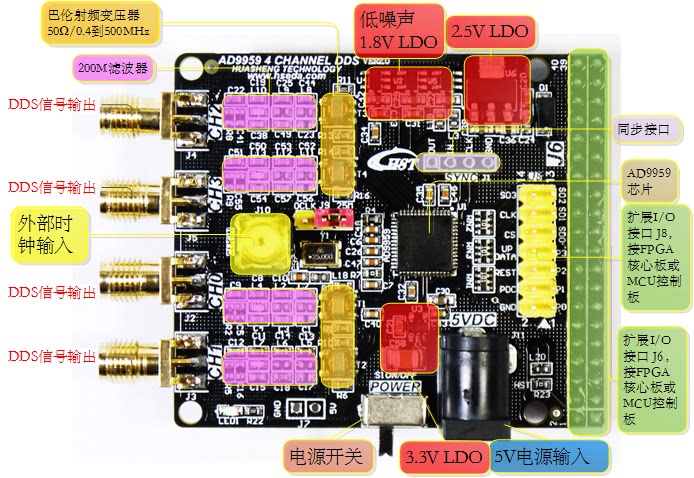

同样一块板、同一颗芯片,区别只在输出级:标准版走低通滤波,隔离版加巴伦变压器。要低频、要便宜选标准版;要无直流、要抗共模干扰、频段在 0.4 MHz 以上选隔离版。

项目标准版变压器隔离版
输出频段1 Hz – 200 MHz40 kHz – 200 MHz(巴伦 0.4–500 MHz)
输出级每通道 9 阶巴特沃斯低通巴伦射频变压器(50 Ω)+ 200 MHz 滤波器
直流分量含直流(新批已做隔直处理)变压器隔离,无直流分量
电源1.8 V / 3.3 V LDO1.8 V / 2.5 V / 3.3 V LDO(低噪声)
外形56 × 51 mm(手册)59 × 51 mm(宣传资料)
适合场景低频信号源、驱动 ADC 做测试、教学实验射频前端、需要无直流或抗共模干扰的场合

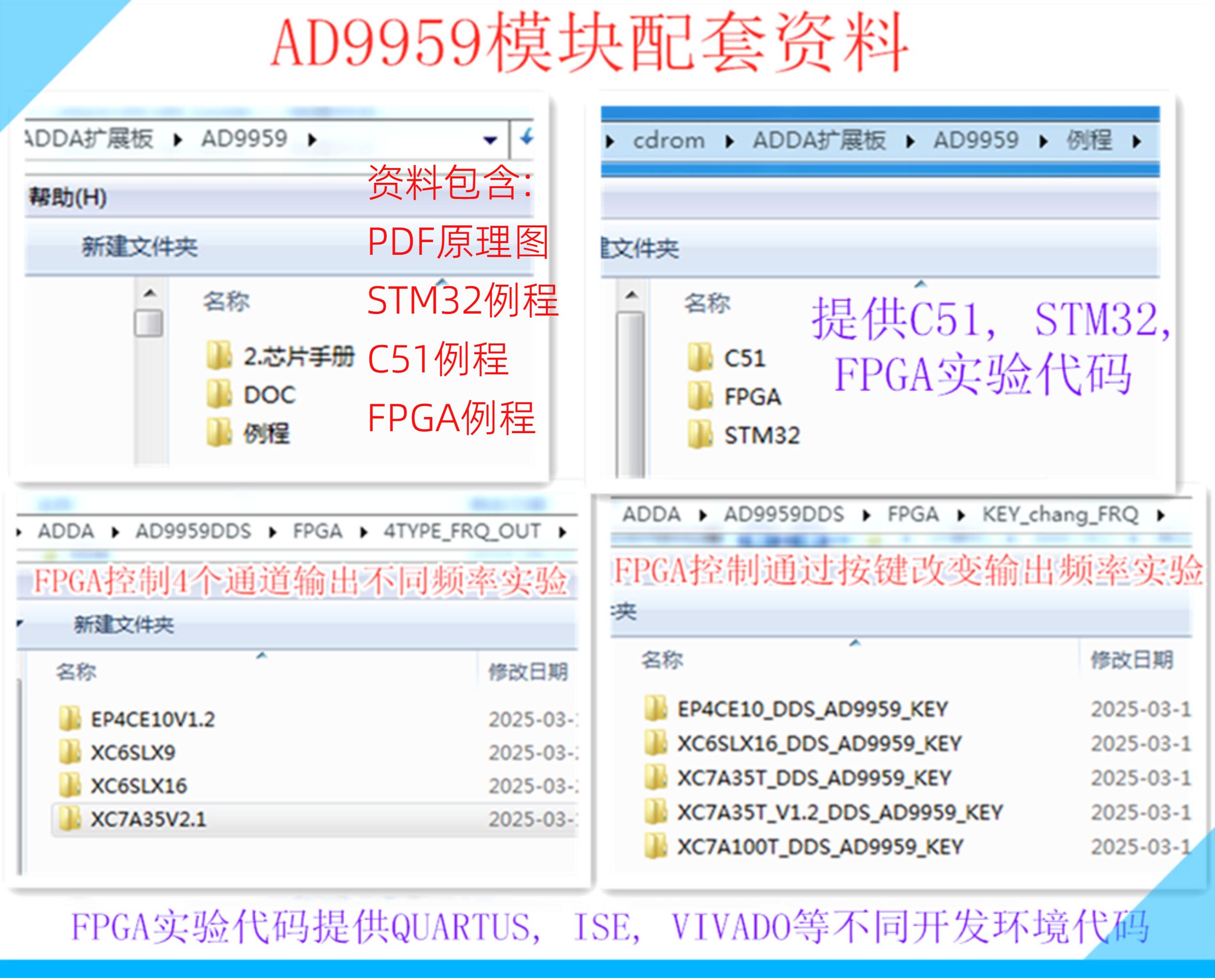

随货资料

PDF 原理图

四路输出、时钟切换、电源与 J6 / J8 接口定义都在图上,改板前先对一遍网络名。

STM32F103 驱动

KEIL5 工程,含初始化、写频率 / 幅度 / 相位、扫频与 ASK/FSK/PSK 示例,直接编译就能跑。

引脚映射表

按核心板型号逐项列出 FPGA 管脚与模块 40 针的对应关系,换板时先查这张表再焊电阻。

售后与例程咨询

控制代码还提供 XILINX、ALTERA、C51 版本;换平台或要四路同步的写法,可以直接找我们。

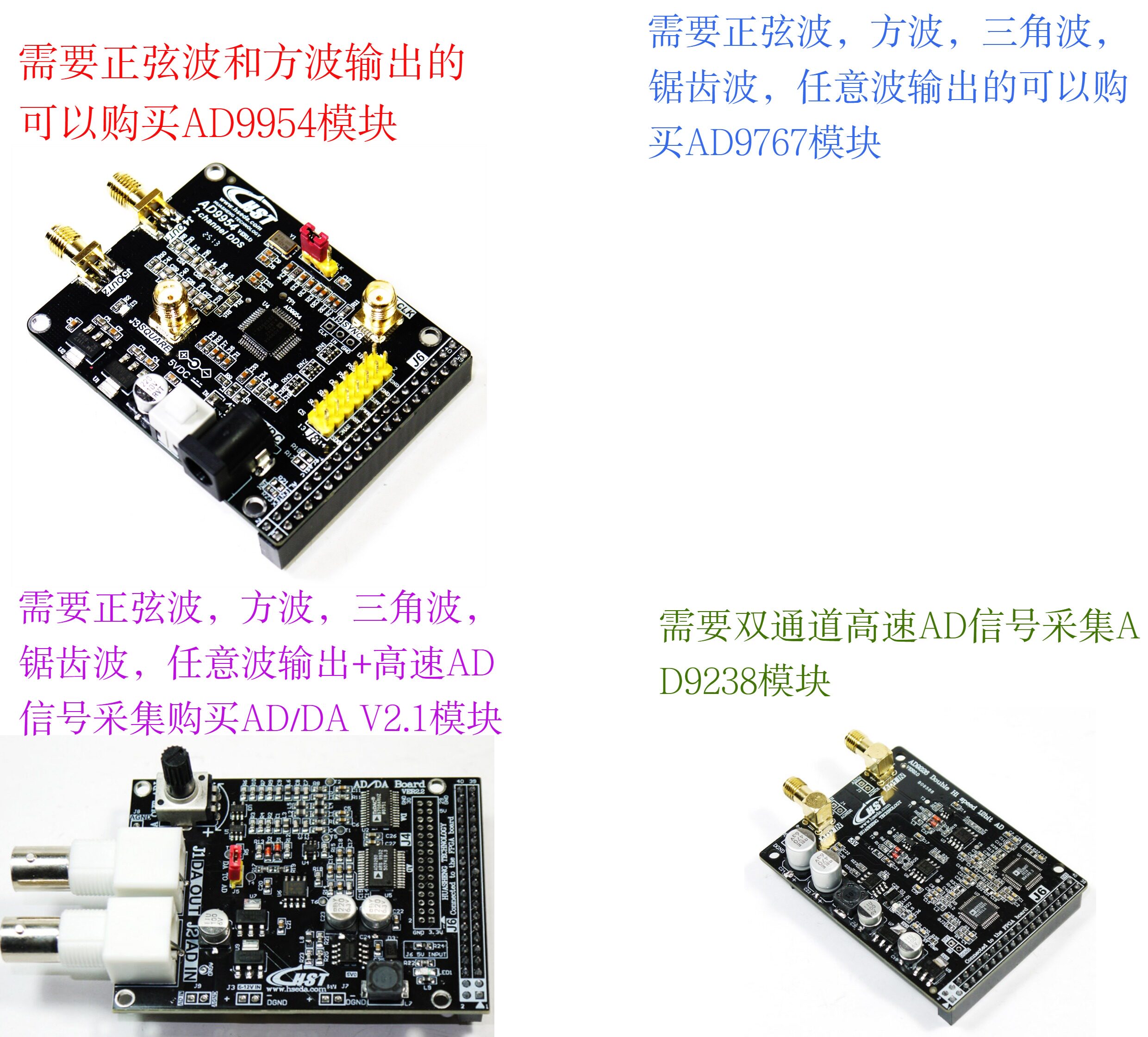

同门怎么选

型号关键指标适合场景
AD9959(本页)4 通道 · 10 bit · 500 MSPS · 1 Hz–200 MHz多路同步激励、正交 / IQ 信号、需要相位可控的场合
AD9954单核差分双路 · 14 bit · 400 MSPS · 正弦 1 Hz–160 MHz + 比较器方波要 14 位幅度分辨率、要差分对与方波,不需要多路各自设频
AD9767双通道 · 14 bit · 125 MSPS 高速 DA要自己产生任意波形、由 FPGA 直接喂数据
ADS12568 通道 · 24 bit · 30 kSPS 高精度 AD配合本模块做闭环测试,采集 DDS 输出的直流量
