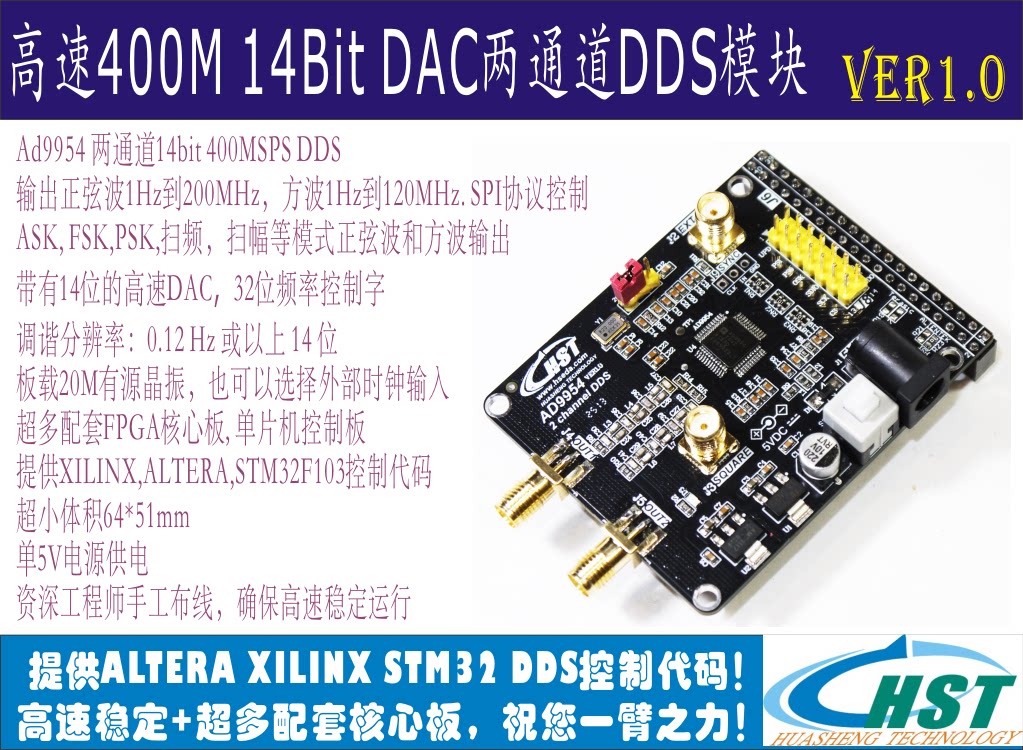

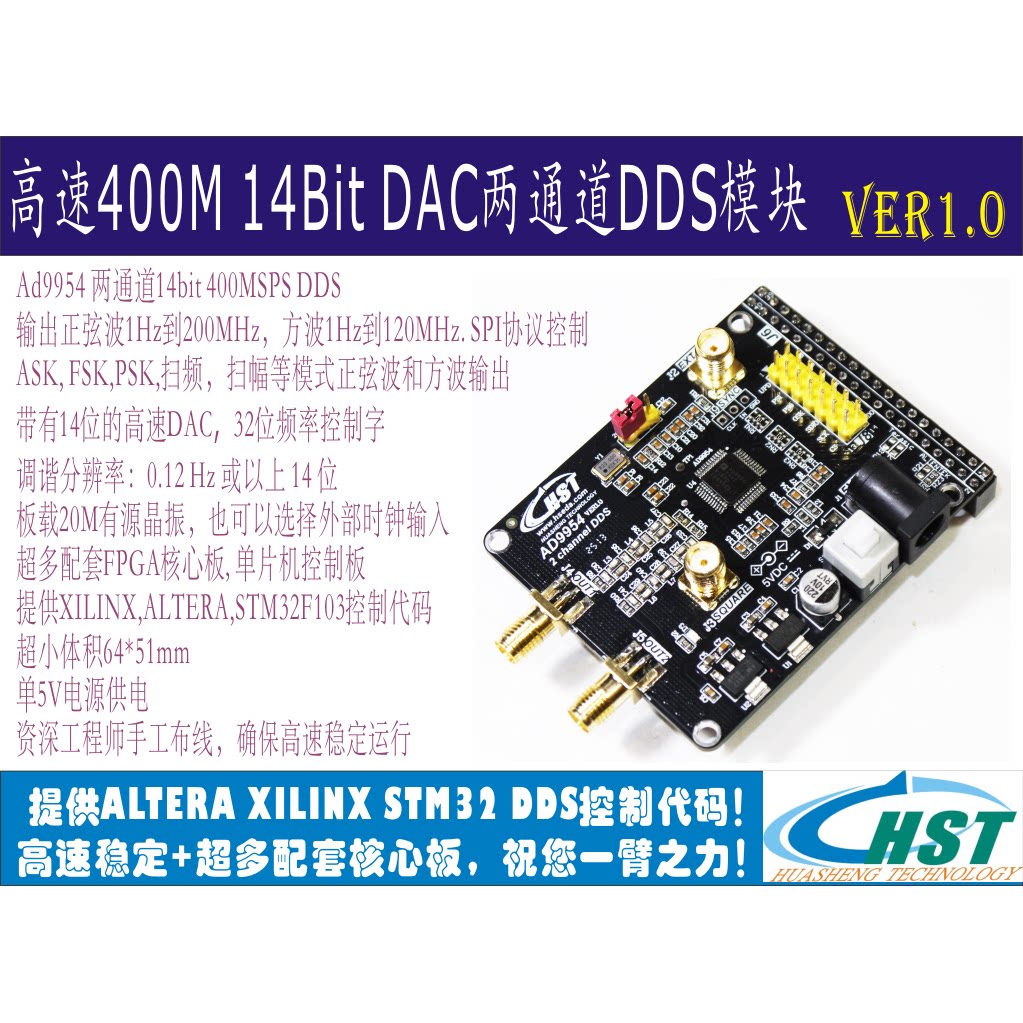

AD9954 14 bit DDS 信号源模块

一块 64×51 mm 的板子,把 ADI AD9954 这颗 14 bit / 400 MSPS 的 DDS 全引出来:三只 SMA——两路同频反相的正弦(IOUT / IOUTB 差分对),一路由片内高速比较器整形的方波。20 MHz 板载晶振经 20 倍频到 400 MHz,32 bit 频率字给出 0.093 Hz 的调谐步进;片内 1024×32 bit RAM 让扫频、扫幅、跳频自己跑,主机只管下命令。

14 bit DAC 400 MSPS 0.093 Hz 差分双路 + 方波 1024×32 RAM 13 个例程

01 14 位的 DDS,三只 SMA

AD9954 是 ADI 单通道 DDS 里的高配型号:14 bit DAC、32 bit 频率字、14 bit 相位字,片内还带一个高速比较器和 1024×32 bit 的 RAM。这块板把它该引的都引了出来——差分正弦、整形方波、时钟、SPI 控制口,全部落在标准排针和 SMA 上。

14 bit DAC,16384 级幅度

幅度缩放因子 0–16383 共 16384 级,比 10 bit 的 DDS 细 16 倍。做小信号、看噪底、给 ADC 做线性度扫点时,量化台阶不会先掉出来。

两路正弦 + 一路方波

J4 接 IOUT、J5 接 IOUTB:同频、相位相反,是一对差分输出。J3 由片内比较器把差分波形整形成方波,三只 SMA 一起接上示波器,正弦与同步方波同屏可见。

0.093 Hz 调谐步进

400 MHz ÷ 2³² ≈ 0.0931 Hz,这就是写 1 个 LSB 的频率变化量。例程里把 2³²/fs 算成 10.73741824,改频率只写 FTW0 四个字节。

1024×32 bit RAM

片内 RAM 可存 1024 个 32 bit 频点/相位点,四种模式:直接切换、RAM 播放、斜坡上升、双向斜坡。扫频曲线和跳频序列由芯片自己跑完。

11 根控制线,两种接法

J8 是 2×7 排针,软排线、杜邦线都行;J6 是 2×20,直接压在核心板上。友晶 / 黑金 / 原子 / 华升的扩展口定义不同,板上 R17–R23 焊两只 0 Ω 就换过来。

64×51 mm,单 5 V

DC 座进 5 V,带电源开关和 SS34 防反接;板上 1.8 V 内核与 3.3 V I/O 各一路 LDO,模拟、数字地单点汇合。正常驱动 300 mA 以上。

先把一件事说清楚:AD9954 芯片只有一路 DDS 内核、一个 DAC,所以本模块的「两通道」指的是 IOUT / IOUTB 这一对差分输出——频率相同、相位相反,不是两路能各自设频的独立通道。需要四路真正独立、可各自设频设相的,请选 AD9959 四通道模块。

02 技术参数

上半张是模块侧的整机参数,取自说明书与 AD9954V10 原理图;下半张是 AD9954 芯片本身的能力。

模块名称AD9954 DDS 信号发生器模块 VER1.0
主芯片ADI AD9954(48 脚 TQFP,14 bit DAC,400 MSPS)
输出通道2 路正弦(差分、同频反相)+ 1 路方波,共 3 只 SMA
正弦输出频率1 Hz – 160 MHz(推荐工作段);200 MHz 仍可出波,幅度与谐波明显变差
调谐步进400 MHz ÷ 2³² ≈ 0.093 Hz(32 bit 频率字)
幅度 / 相位14 bit 幅度(ASF 0–16383)、14 bit 相位(POW 0–16383,折 0°–360°)
实测输出幅度CH1 约 250–520 mVpp(10 Hz–200 MHz,示波器 1 MΩ 直连),随频率升高下降
输出级每路 7 阶 LC 低通(39 / 56 / 68 nH + 2.2–33 pF)+ 100 Ω 串阻,75 Ω 差分端接
调制与扫描FSK(2 组频率)、PSK(2 组相位)、OSK 幅度斜坡;单向 / 双向线性扫频,扫频曲线可存 1024 点 RAM
控制接口串行 SPI(SDIO / SCK / CS / SDO)+ UPD / PS0 / PS1 / OSK / PWR / REST / SYNC
扩展口J8 2×7(14 针)、J6 2×20(40 针)、J9 2×7(与 J8 同信号,就近飞线用)
板载时钟20 MHz 有源晶振,PLL ×4–20(例程用 ×20 = 400 MHz);J7 跳线切外部时钟(J2 SMA)
供电5 V DC(J1 DC 座),正常驱动 ≥300 mA;1.8 V / 3.3 V 双 LDO
模块尺寸64.21 × 50.83 mm(含 SMA 与 J6);PCB 本体 53.85 × 45.64 mm,厚 15.90 mm
发货清单实物模块 + 原理图 PDF + 使用说明书 + 13 个 STM32 / FPGA 例程 + AD9954 芯片手册

AD9954 芯片能力

DDS 内核单通道,400 MSPS 系统时钟
DAC14 bit 高速 DAC,差分电流输出 IOUT / IOUTB
分辨率32 bit 频率调谐字 / 14 bit 相位偏移 / 14 bit 幅度缩放
片内 RAM1024 × 32 bit,四种工作模式(直接切换、RAM 播放、斜坡上升、双向斜坡)
比较器片内高速比较器(COMP-IN / COMP-OUT),可直接把正弦整形成方波
调制FSK(FTW0 / FTW1 由 PS0 选)、PSK(POW0 / POW1 由 PS1 选)、OSK 幅度斜坡(ASF + ARR)
扫描上升扫描控制字 PLSCW、下降扫描控制字 NLSCW;Dwell / No_Dwell 两种收尾方式
同步SYNC_CLK(fs/4 = 100 MHz)输出、SYNC_IN 多片同步
串行口SPI 兼容,最高 25 Mb/s,支持单字节读回
电源 / 封装1.8 V 内核 + 3.3 V 串行 I/O;48 脚 TQFP(带散热焊盘)
关于 0.12 Hz 和 0.09 Hz:网上不少 AD9954 资料写「调谐分辨率 0.12 Hz」,那是 500 MSPS(AD9959)的算法。本模块系统时钟 400 MHz,一个 LSB 对应 400 MHz ÷ 2³² = 0.0931 Hz,比 0.12 Hz 还细一点。选型对比时按自己的系统时钟重算,别直接抄。

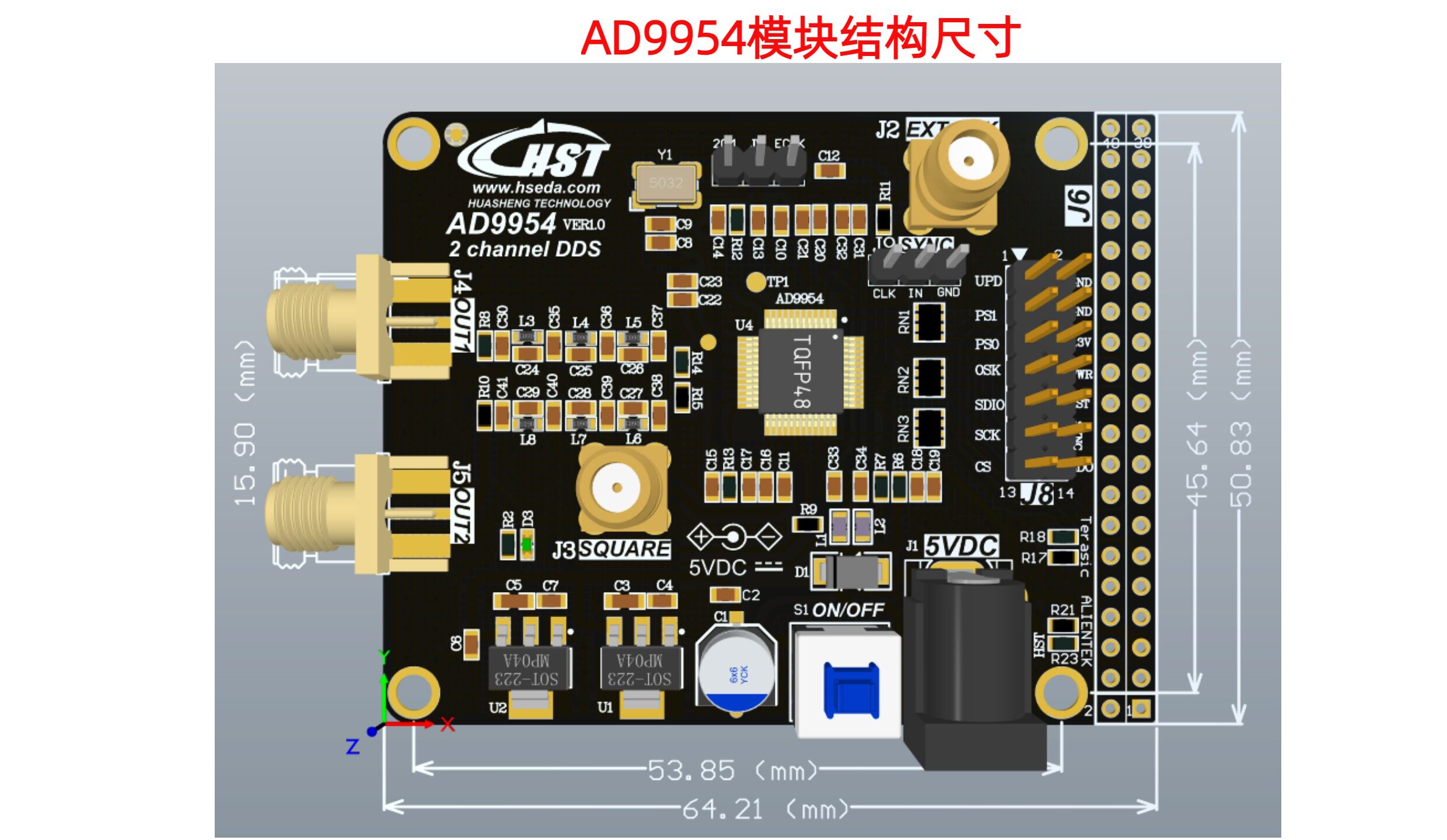

AD9954 模块尺寸图:整体 64.21×50.83 mm,PCB 53.85×45.64 mm,厚 15.90 mm
外形尺寸 64.21 × 50.83 mm 是含 SMA 与 J6 排针的整体尺寸,PCB 本体 53.85 × 45.64 mm;四角安装孔可用铜柱固定,装壳时按整体尺寸留位。

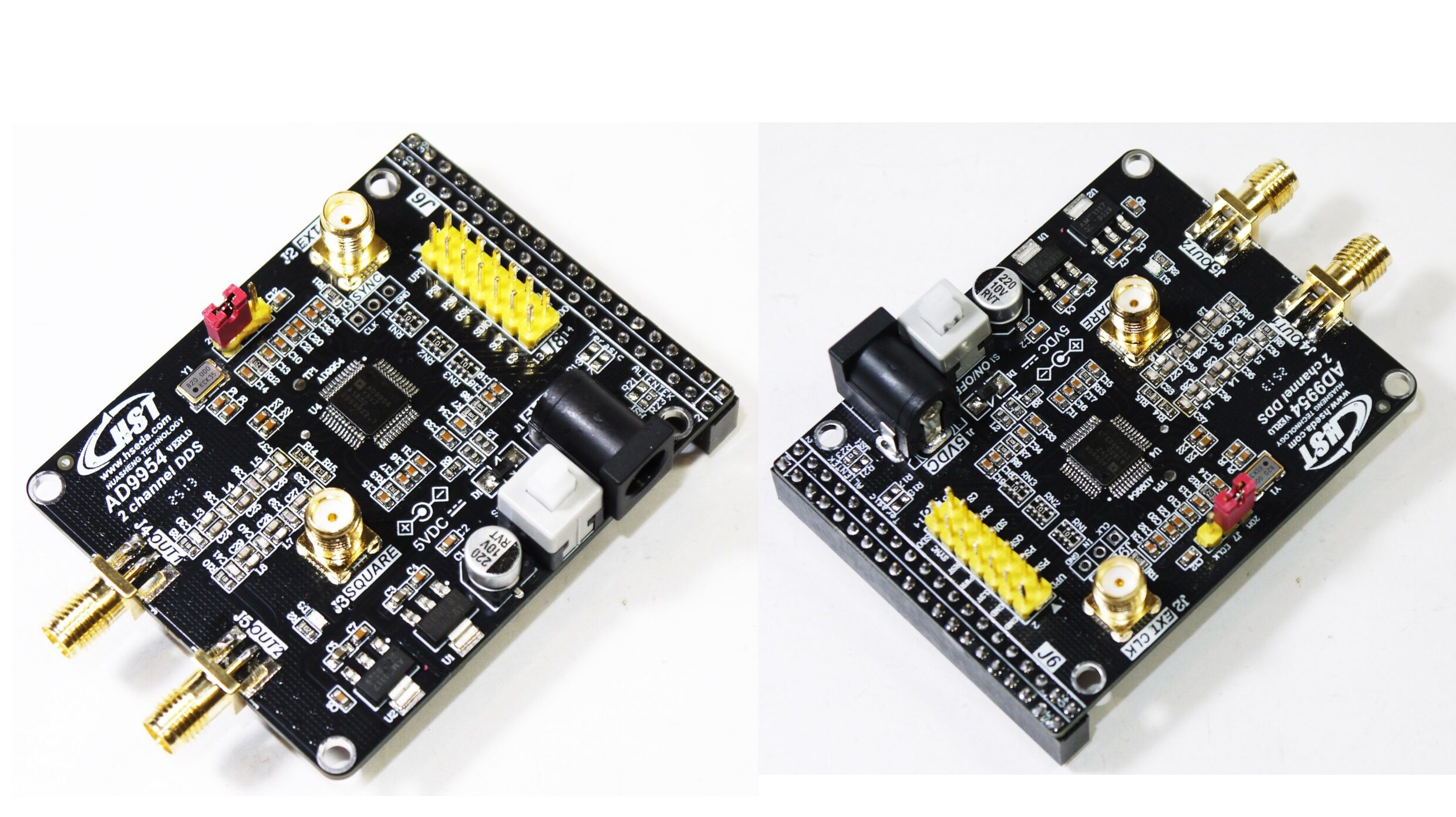

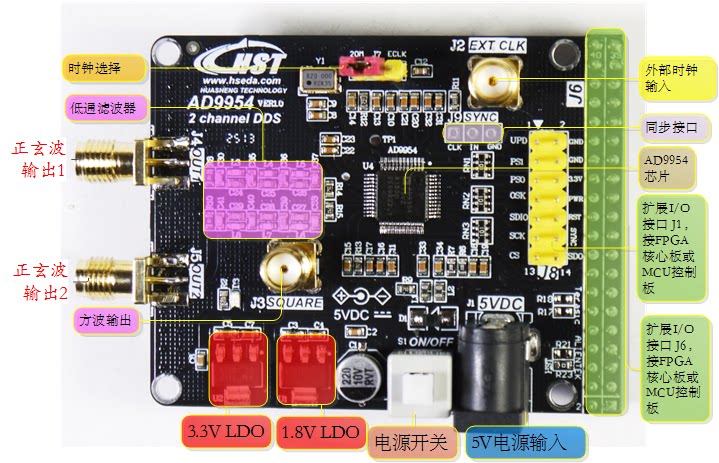

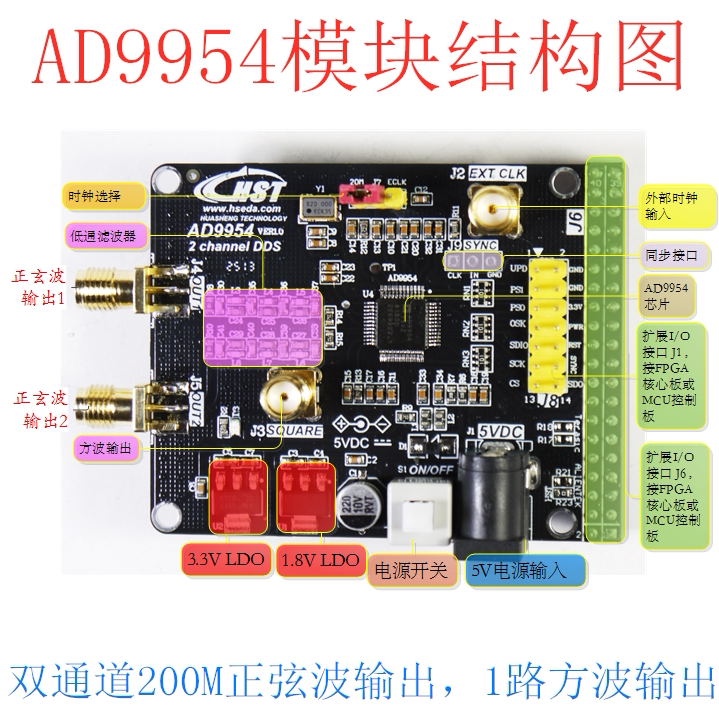

AD9954 模块接口标注:时钟选择跳线、低通滤波器、两路正弦输出、方波输出、双 LDO、电源开关、5V 输入、外部时钟、同步口、J6/J8
接口分布 左侧自上而下:J2 外部时钟 SMA、J7 时钟选择跳线;左下 J4 / J5 两路正弦;中间 J3 方波;右侧 J9 同步口、J8 排针、J6 40 针;右下 5 V DC 座与电源开关。

03 一条时钟,一条信号链

整块板只有一条时钟:20 MHz 晶振(或 J2 外部时钟)进 REFCLK,片内 PLL 按 ×4–20 整数倍频,例程取 ×20 得到 400 MHz 系统时钟。DDS 核按 32 bit 频率字累加相位、查表出幅度,送进 14 bit DAC 变成差分电流,再各自经 7 阶 LC 低通变成电压,从 J4 / J5 出去。同一路差分信号还进片内比较器,整形后从 J3 出方波。

时钟链与信号链 虚线为时钟 / 控制,实线为射频信号 Y1 20 MHz 有源晶振 J7 切外部 / J2 PLL ×4–20 REFCLK 倍频 400 MHz DDS 核 32 bit 频率字 FTW 14 bit 相位 POW 14 bit 幅度 ASF 1024×32 bit RAM FSK / PSK / OSK 上升 / 下降扫描 fs = 400 MHz 1 LSB = 0.093 Hz 14 bit DAC 差分电流 IOUT IOUTB 400 MSPS 输出级 7 阶 LC 低通 100 Ω 串阻 J4 正弦 1 J5 正弦 2 比较器整形 J3 方波 SMA ×3 J8(2×7)/ J6(2×20):SPI 与控制脚 UPD 上升沿才把 I/O 缓冲写进寄存器,改频、改相、改幅都在这一拍同时生效。

左右滑动查看完整框图

信号链 20 MHz → PLL ×20 → 400 MHz;DDS 核出数字幅度序列,14 bit DAC 转差分电流,两路各经 7 阶 LC 低通到 J4 / J5;同一对差分信号进片内比较器,整形后从 J3 出方波。

04 接口与接线

控制信号一共 11 根:SDIO、SCK、CS、SDO 构成 SPI,UPD 负责锁存更新,PS0 / PS1 切配置文件,OSK 管幅度斜坡,PWR 省电,REST 复位;另有 SYNC 输出系统时钟的 1/4。这套信号同时引到 J8(2×7)和 J6(2×20)上。

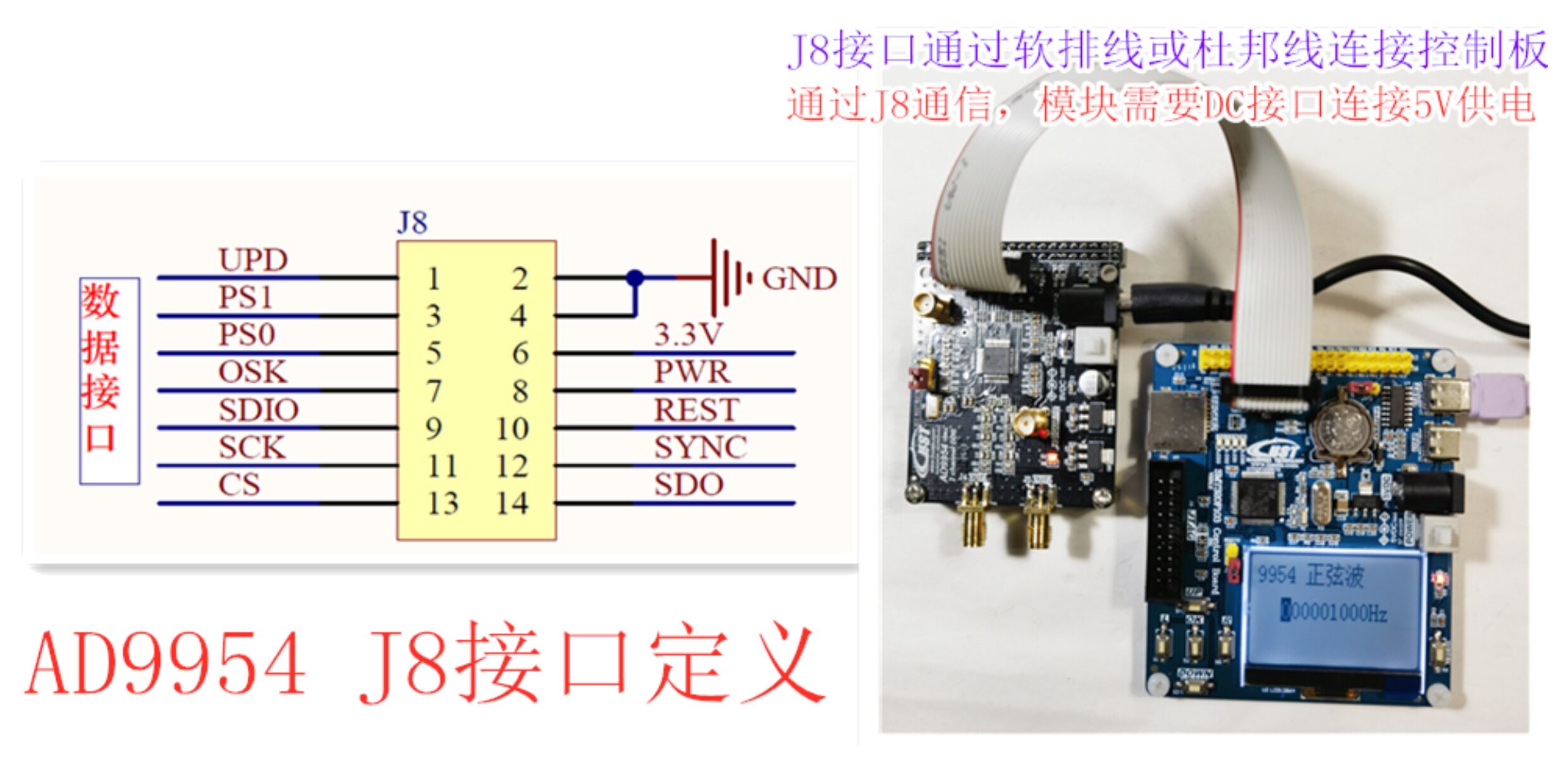

J8:2×7 排针(软排线 / 杜邦线)

针号信号方向说明
1UPD输入I/O UPDATE,上升沿把缓冲写入寄存器
2GND—地,必须与控制板共地
3PS1输入相位配置选择:POW0 / POW1
4GND—地
5PS0输入频率配置选择:FTW0 / FTW1(做 FSK 用)
63.3V输出板上 LDO 的 3.3 V,只作参考电平,不能反过来给模块供电
7OSK输入幅度斜坡(OSK)使能与方向
8PWR输入PWRDWNCTL,硬件省电控制
9SDIO双向SPI 数据
10REST输入复位,低有效
11SCK输入SPI 时钟,最高 25 MHz
12SYNC输出SYNC_CLK,系统时钟 1/4 即 100 MHz
13CS输入片选,低有效
14SDO输出SPI 读回数据
用 J8 通信时,模块必须另接 5 V。J8 第 6 脚是板上 LDO 输出的 3.3 V,只够做参考,带不动整板 300 mA 的电流;要么走 J1 的 DC 座,要么从 J6 取电。另外第 2、4 脚两个地都要接好,地不通是配不通的第一大原因。

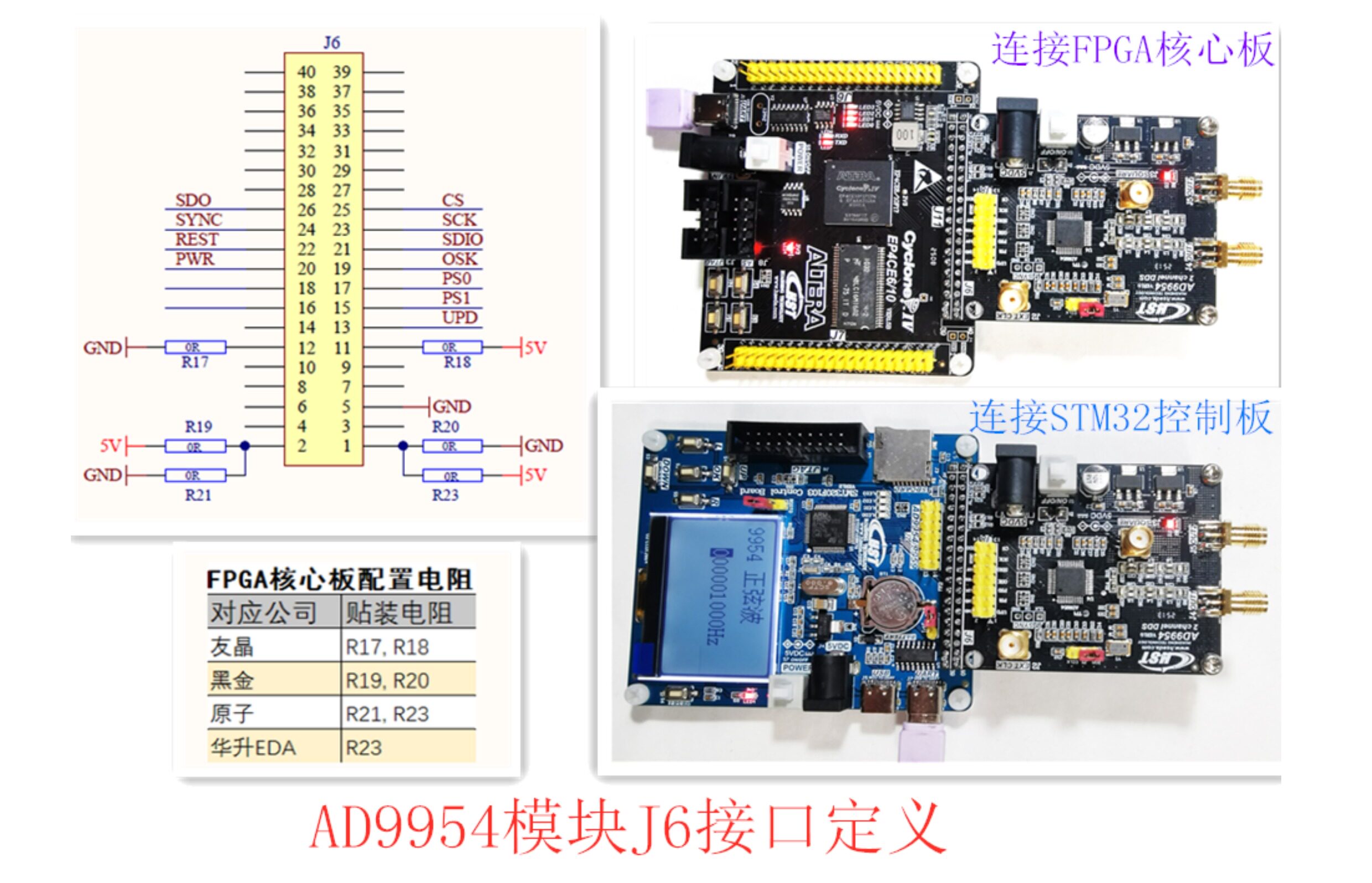

J6:2×20,直插核心板

J6 与 J8 同源,但把信号排到了 2.54 mm 双排的固定位置,可以直接压在 FPGA 核心板的扩展口上取电。下表是信号脚位,其余是空脚与可配置的电源地脚。

针号信号说明
13UPDI/O UPDATE,上升沿锁存
15PS1相位配置选择
17PS0频率配置选择
19OSK幅度斜坡使能
21SDIOSPI 数据,双向
23SCKSPI 时钟
25CS片选
20PWRPWRDWNCTL 省电控制
22REST复位,低有效
24SYNCSYNC_CLK 输出(100 MHz)
26SDOSPI 读回
1 / 25V / GND由 R17–R23 选焊决定接哪一个
对应核心板厂家需要贴装的 0 Ω 电阻
友晶(Terasic)R17、R18
黑金(ALINX)R19、R20
正点原子R21、R23
华升 EDAR23

接 STM32F103:12 根线(含地)

模块丝印STM32 引脚芯片引脚作用
CSPA3CS片选
SCKPA4SCLK串行时钟
SDIOPA5SDIO串行数据,双向
OSKPC0OSK幅度斜坡使能
PS1PA2PS1相位配置选择
PS0PB10PS0频率配置选择
UPDPA7I/O UPDATE上升沿锁存更新
SDOPA8SDO串行读回
RSTPA6RESET硬件复位
PWRPB0PWRDWNCTL外部省电控制
IOSYPB1IOSYNC端口异步复位,模块未引出,浮空即可
GNDGND—必须共地
IOSYNC 为什么接不到?芯片 37 脚 IOSYNC 在模块上没有走到 J6 / J8,例程里仍保留 PB1 → IOSY 的定义,接不接都不影响通信;不放心就把 PB1 拉低。

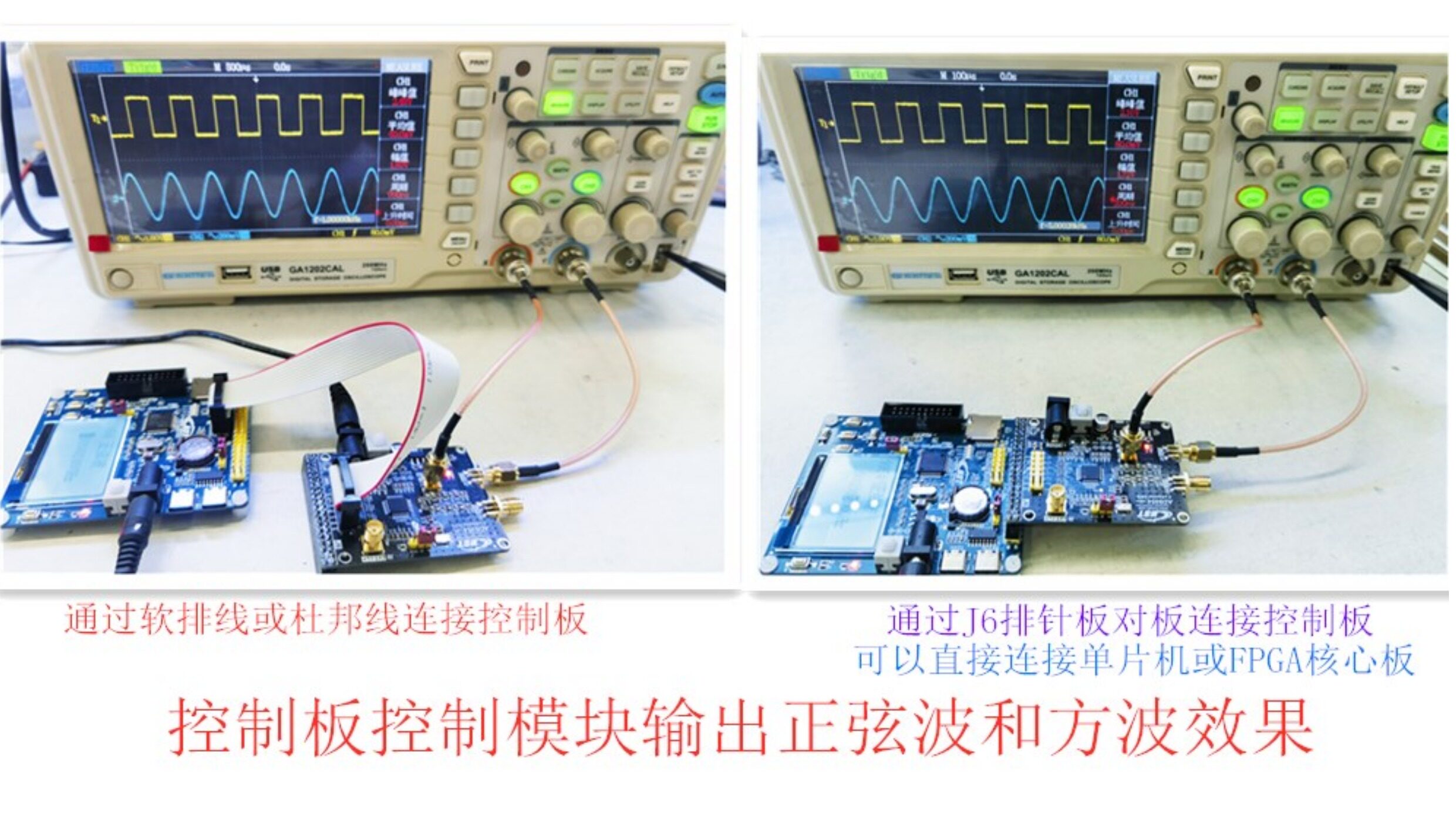

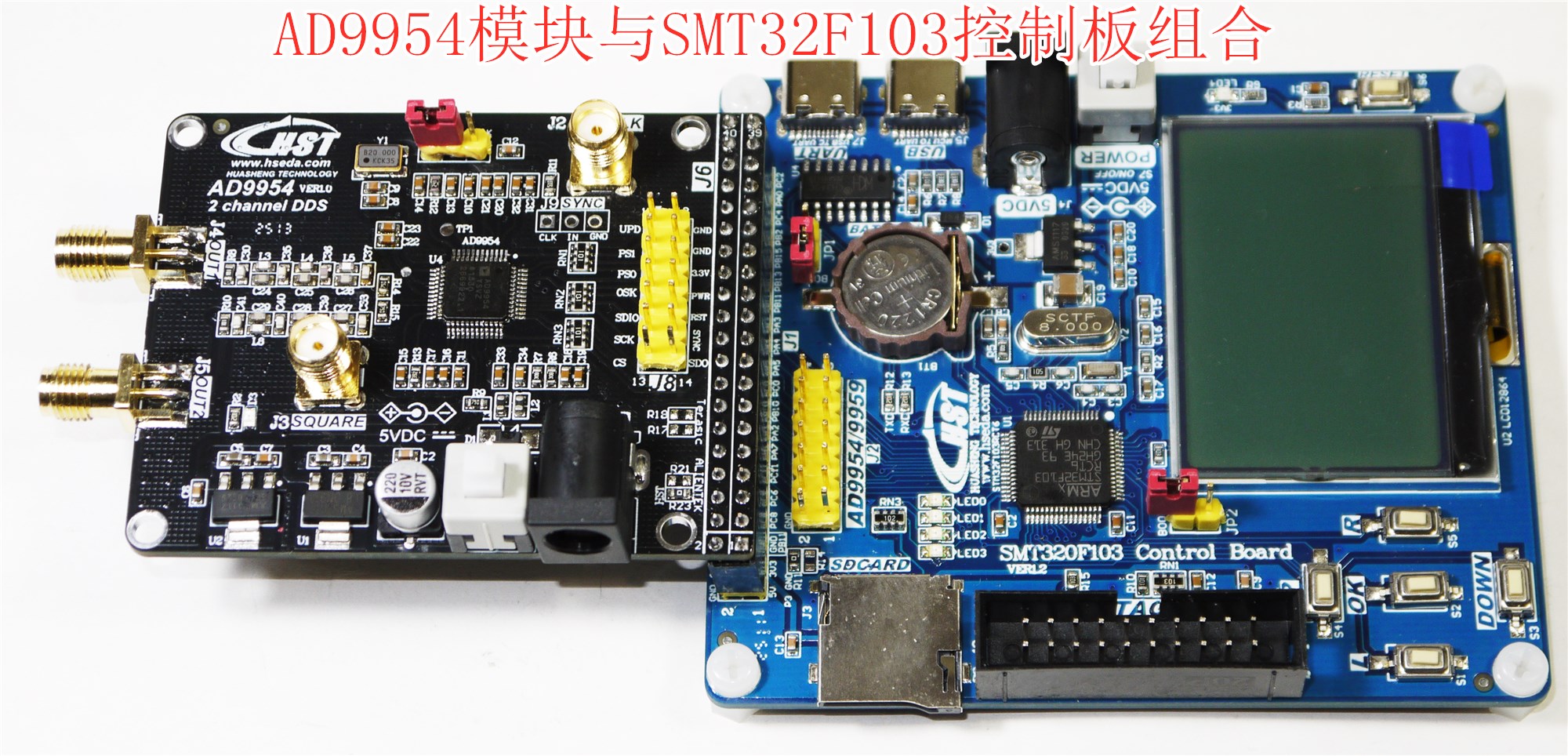

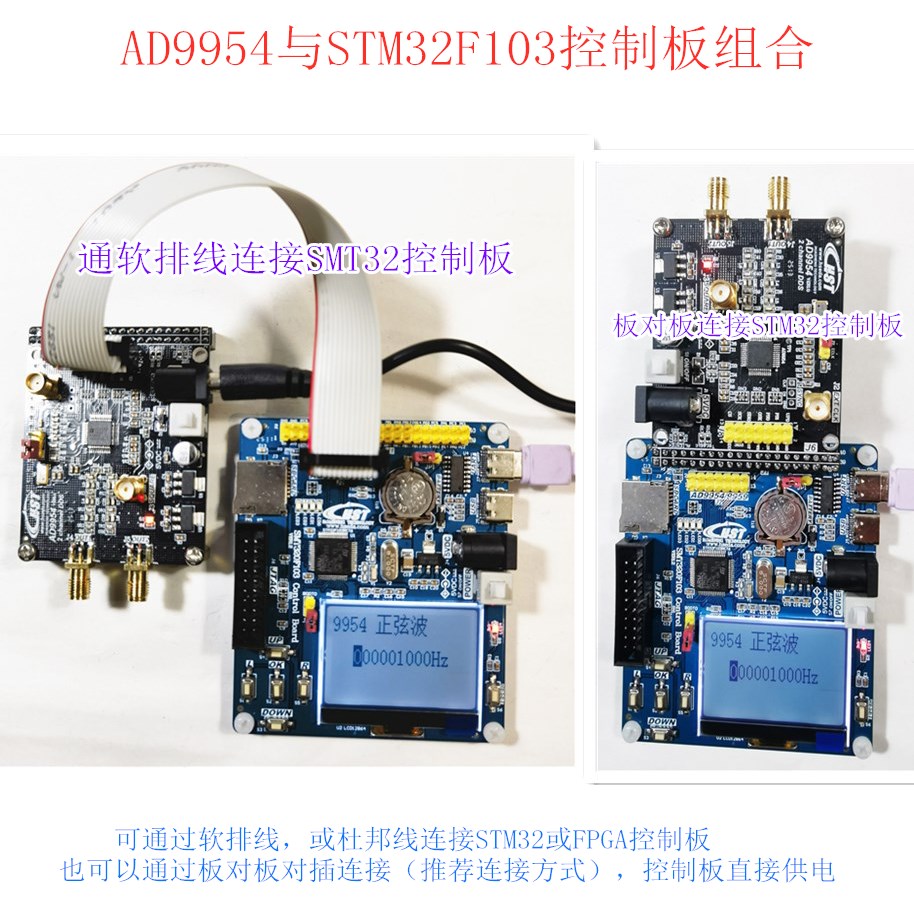

AD9954 模块与 STM32F103 控制板板对板直插实拍,控制板带 LCD12864
+STM32F103 控制板 J8 与驱动板排针对插,也可以换成软排线或杜邦线;控制板 LCD12864 显示当前频率,按键改频、扫频,USB 供电。
AD9954 模块插在 ALTERA EP4CE10 核心板上实拍
+FPGA 核心板 40 针 J6 压在 EP4CE6 / EP4CE10 / EP4CE30 的扩展口上,模块从核心板取 5 V;Verilog 例程覆盖 Quartus 与 ISE / Vivado。

05 输出实测:10 Hz 到 200 MHz

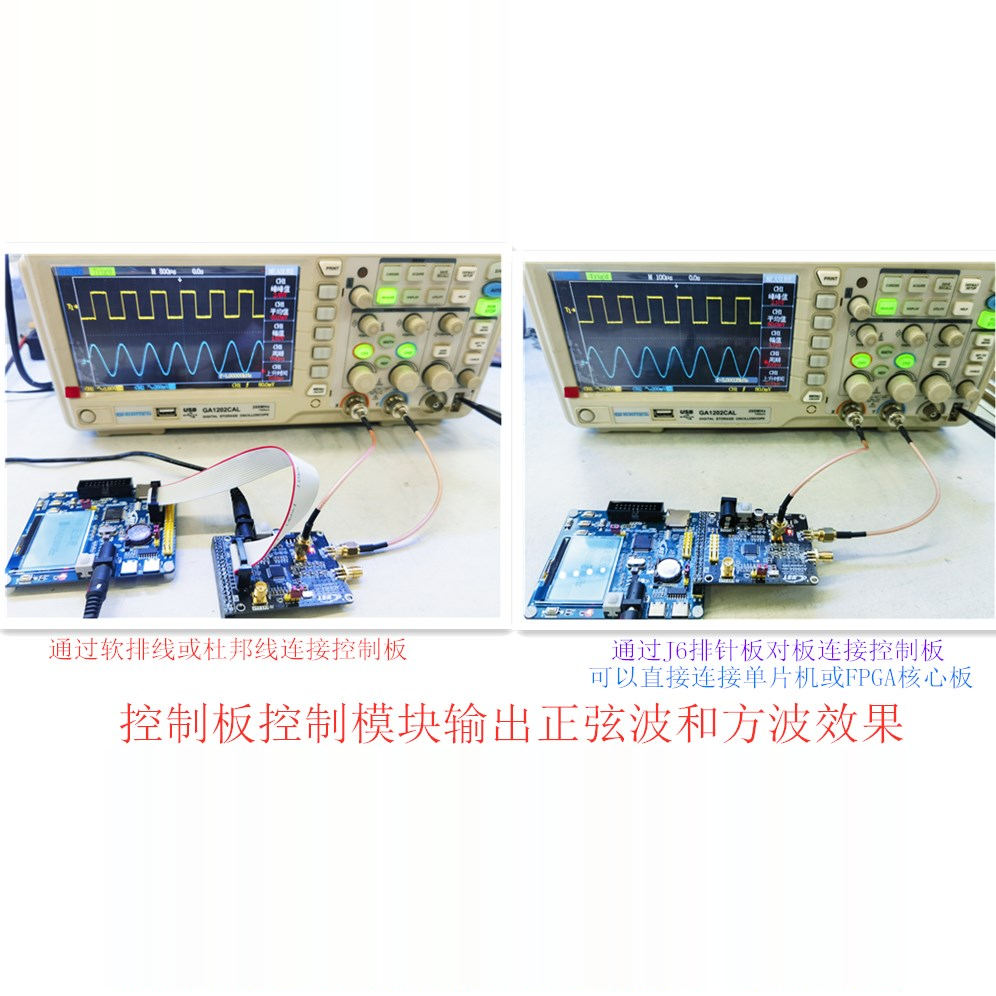

下面两组图是说明书里的实测截图,被测模块由 STM32F103 控制板驱动,示波器 1 MΩ 直连、读数直接取屏幕。CH1 接第一路正弦,CH2 接第二路(反相)。

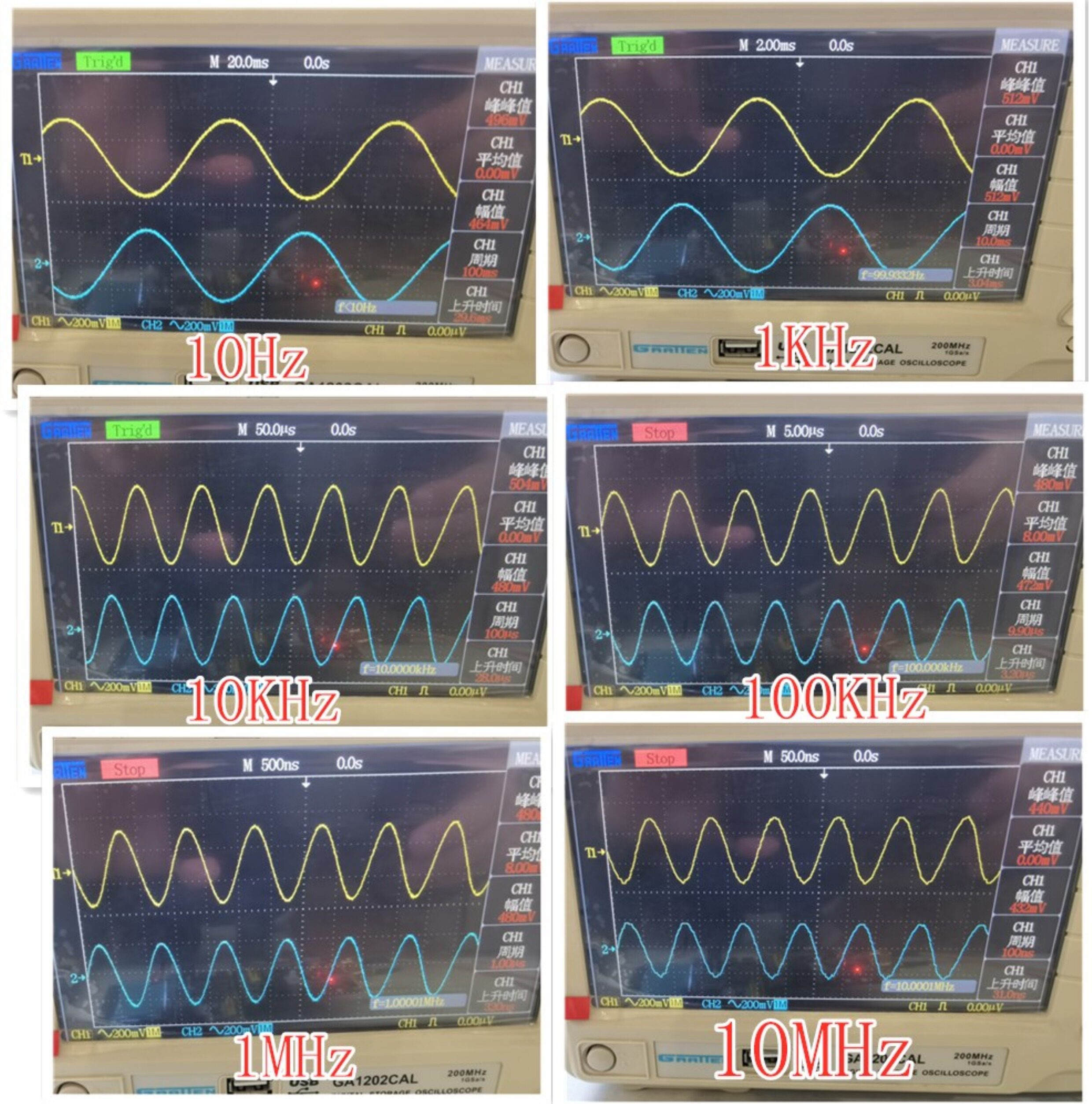

AD9954 正弦输出实测:10Hz、1KHz、10KHz、100KHz、1MHz、10MHz 六张示波器截图
10 Hz – 10 MHz 六个频点的双通道截图。两路正弦同频、相位相反;10 Hz 那张 CH1 峰峰值 496 mV、平均值 0 mV,说明输出已经隔直。

各频点的峰峰值读数(CH1)

输出频率峰峰值示波器时基备注
10 Hz496 mV20.0 ms平均值 0 mV,已隔直
1 kHz512 mV2.00 ms带内幅度最高的一段
10 kHz512 mV50.0 µs—
100 kHz400 mV5.00 µs—
1 MHz440 mV500 ns—
10 MHz440 mV50.0 ns—
100 MHz520 mV2.00 ns滤通带内的峰值
150 MHz280 mV2.00 ns开始随频率下降
200 MHz252 mV2.00 ns接近 Nyquist,谐波与幅度都变差
第二路为什么小?J5 是 IOUTB 的反相输出,实测同一频点幅度只有 CH1 的 1/6 左右(10 Hz 时 80 mVpp 对 496 mVpp)——板上 75 Ω 差分端接与比较器输入分压都压在它身上。这一路适合做差分对的一端、或看反相波形,不要指望它当第二台独立信号源;要两路等幅,后级加一级差分缓冲。

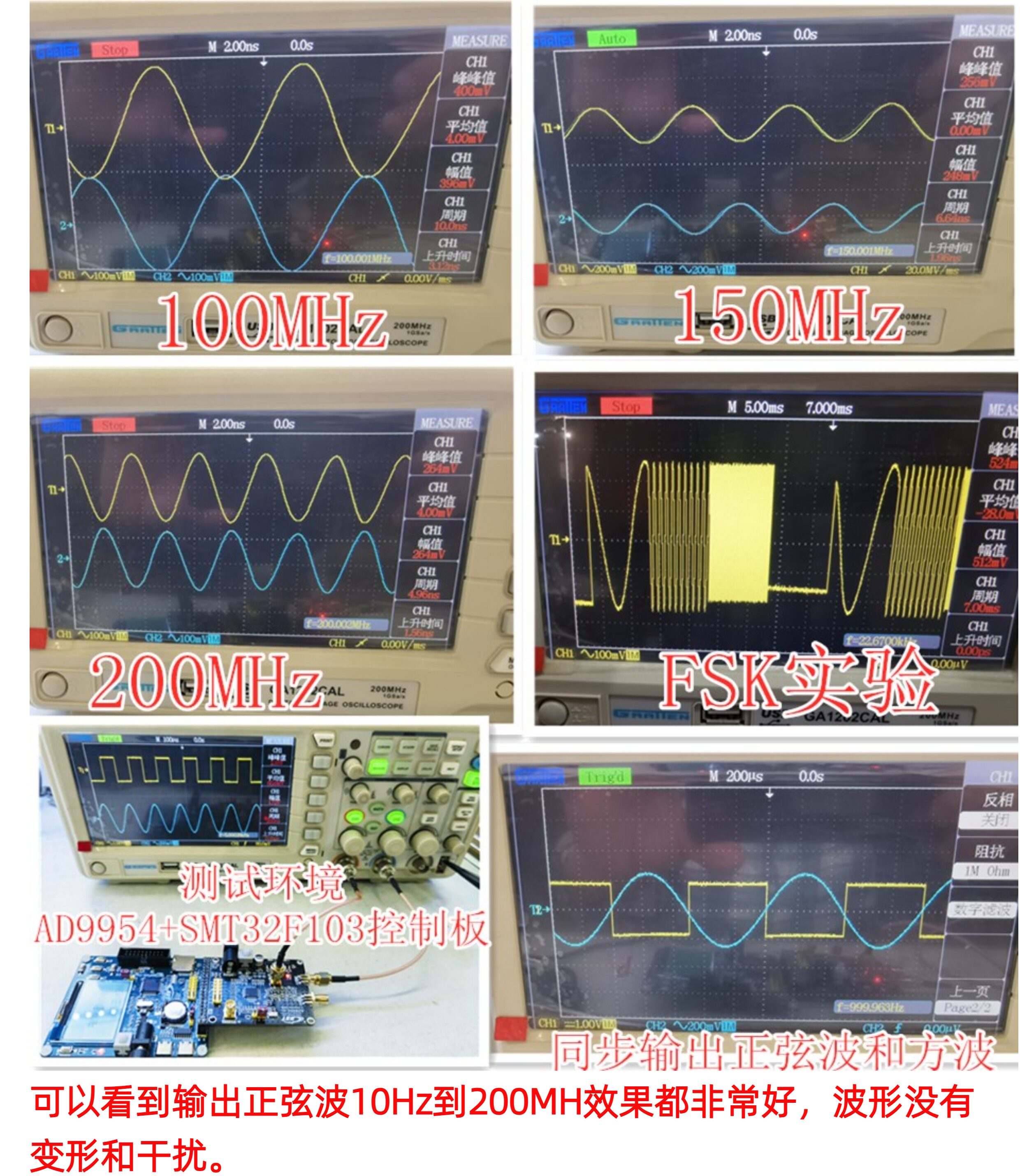

AD9954 高频段实测:100MHz、150MHz、200MHz 正弦输出与 FSK 调制实验四张截图
100 MHz – 200 MHz 左上 100 MHz、右上 150 MHz、左下 200 MHz(幅度降到 252 mVpp),右下是 FSK 实验的包络。测试条件是 AD9954 + STM32F103 控制板,SMA 转 BNC 线直连示波器。

06 调制、扫频与 RAM

AD9954 的调制不靠软件反复改寄存器,而是把两组参数预先写进 FTW0 / FTW1(频率)和 POW0 / POW1(相位),再用 PS0 / PS1 两个引脚硬件切换——切换是即时的,主机只管拉脚。

FSK:两个频点

FTW0 与 FTW1 各写一个频率,PS0 选哪一组就出哪个频点。两个频点可以差得很远,切换时相位连续,做跳频、多音切换都够用。

PSK:两个相位

POW0 与 POW1 各写一个相位字(14 bit 对应 0°–360°,分辨率约 0.022°),PS1 切换。频率不变、相位跳变,就是最干净的 BPSK。

OSK:幅度斜坡

ASF 设定目标幅度,ARR 设定爬升速率,OSK 引脚给出使能与方向,输出就是一段平滑的上升/下降包络——避免硬开关带来的频谱溅射。

扫频:单向 / 双向

PLSCW 管上升扫描、NLSCW 管下降扫描,起止频率、步进、每步停留时间都能设;Dwell 停在终点,No_Dwell 到终点自动回起点重扫。

// 扫频:起始 1 kHz → 终止 1 MHz,上升步进 100 Hz、每步 1 个时间单位, // 下降步进 100 Hz;mode = Dwell(0)停在终点 / No_Dwell(4)回起点重扫 AD9954_Set_LinearSweep(1000, 1000000, 100, 1, 100, 1, Dwell); // FSK:四个候选频点里选两个写进 FTW0 / FTW1,PS0 切换 AD9954_SetFSK(100000, 200000, 300000, 400000, 16383); // 点频 + 幅度 + 相位(幅度 0–16383 约合 0–500 mV,相位 0–16383 折 0°–360°) AD9954_Set_Fre(10000.0); AD9954_Set_Amp(16383); AD9954_Set_Phase(0);
RAM 能干什么:片内 1024×32 bit RAM 可以预存一条完整的频率曲线,用 RAM 播放或双向斜坡模式让芯片自己走完,走完再产生中断给你——适合做扫频仪、跳频图案、雷达线性调频,主机不用一直喂数据。四个 RAM 段控制字 RSCW0–RSCW3 决定每段的起止地址与步进。

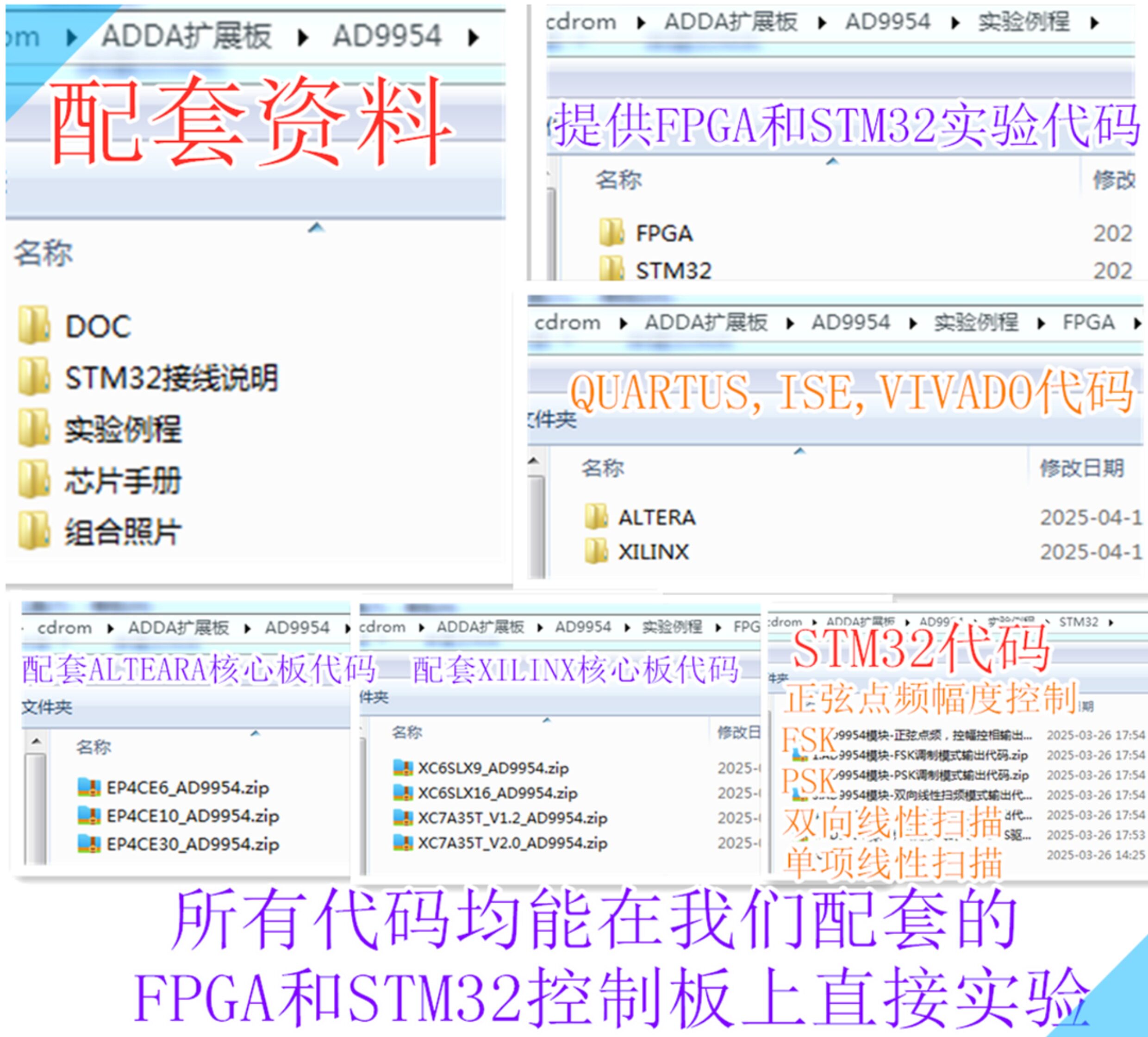

07 随货 13 个例程工程

例程不是几个空壳:STM32 侧是从点频到扫频的完整工程,FPGA 侧是可综合的 Verilog,按核心板型号分好目录,打开工程、编译、下载就能出波。

平台工程内容
STM32F103
KEIL5 / 标准库 3.5
0 正弦点频初始化 + 写频率 / 幅度 / 相位,最基础的一支
1 FSK 调制两组频率字 + PS0 切换
2 PSK 调制两组相位字 + PS1 切换
3 双向线性扫频上升 + 下降扫描,终点回扫
4 单向线性扫频只在设定区间内单向扫
5 发货测试配 DDS 驱动板:LCD 显示频率、按键改频与扫频
ALTERA
Quartus / Verilog
EP4CE6 / EP4CE10 / EP4CE30三个核心板各一支,工程 AD9954_Driver.qpf,含 spi_master / ad9954_reg_control 等模块
XILINX
ISE / Vivado
XC6SLX9 / XC6SLX16ISE 工程,约束文件按核心板给好
XC7A35T V1.2 / V2.0Vivado 工程,两版板型分开

FPGA 例程:一个按键走完 16 个频点

顶层 50 MHz 进、SPI 500 kHz 出,上电先给 100 µs 复位延时;按一次键换一个频点,4 颗 LED 显示当前档位(取反显示,0 档全亮)。下表就是 set_frequency.v 里写死的 16 个频率字,上电默认第 0 档 50 Hz。

50 Hz100 Hz500 Hz1 kHz5 kHz10 kHz50 kHz100 kHz500 kHz1 MHz10 MHz20 MHz50 MHz100 MHz150 MHz200 MHz

STM32 侧的几个函数

驱动在 HARDWARE/AD9954/AD9954.c,引脚定义在 AD9954.h;工程用 KEIL5 打开 USER/VirtualCOMPort.uvprojx。换控制板只需改这两处宏与 GPIO 初始化。

void AD9954_Init(void); // IO + 寄存器初始化(CFR1/CFR2 等) void AD9954_Set_Fre(double fre); // 点频,单位 Hz,内部换算成 32 bit FTW void AD9954_Set_Amp(u16 Ampli); // 0–16383,约合 0–500 mV void AD9954_Set_Phase(u16 Phase); // 0–16383,折 0°–360° void AD9954_SetFSK(double f1, double f2, double f3, double f4, u16 Ampli); void AD9954_SetPSK(u16 P1, u16 P2, u16 P3, u16 P4, double fre, u16 Ampli); void AD9954_Set_LinearSweep(double Freq_Low, double Freq_High, double UpStepFreq, u8 UpStepTime, double DownStepFreq, u8 DownStepTime, u8 mode); // 时钟:20 MHz 晶振 × 20 倍频,fH_Num = 2^32 / fs = 10.73741824

08 上电与调机

说明书「应用建议」和「常见问题」里的坑,按上手顺序整理成四条硬要求和六条排查。

供电要足

正常驱动电流 300 mA 以上。USB 口、劣质 5 V 适配器一带就掉压,表现是输出幅度小、频率乱跳甚至配不通;用 5 V/1 A 以上、带开关电源或线性电源。

地必须通

控制板地、模块地要可靠连在一起(J8 的 2、4 脚都是地)。地不通不只是噪声大,严重时会烧芯片或根本配不进去。

输出不能直接带载

模块只输出电压信号、输出电流极低。接喇叭、继电器、长线都会失真或掉幅;要带载就在后面加一级功率放大或缓冲。

测方波要 50 Ω

方波频率较高时把示波器输入切到 50 Ω,否则探头电容与线缆反射会让边沿振铃,看到的是「过冲」而不是模块的问题。

六条常见问题

SPI 配不进去?先查地、再查 SCK 极性与 CS 时序;杜邦线越短越好,超过 20 cm 把 SCK 降到 1 MHz 以下试;确认 UPD 有上升沿(很多「写了没反应」都是忘了打 UPD)。
输出一片静默?看 PWR(PWRDWNCTL)是不是被拉高进省电;看 OSK 是否被拉低把幅度关掉;再看 REST 是否一直压着低电平。
没有正弦、只有方波?确认探头接的是 J4 / J5 而不是 J3;J3 只出比较器整形后的方波,不含正弦。
输出幅度比标称小很多?ASF 是否写满(16383);供电是否掉到 4.5 V 以下;频率高于 150 MHz 时幅度本来就下降,属正常。
重新上电设置全丢了?模块没有掉电记忆,每次上电都回初始值,需要主机重新下发参数;要固定输出就把参数写进主机上电流程。
想用外部时钟?J7 跳线切到外部,J2(SMA)输入时钟即可。片内 PLL 是 ×4–20 的整数倍频,外部时钟给 20–100 MHz 最省心(×20 / ×4 正好落在 400 MHz);幅度要够、相位噪声要低。

09 怎么选、怎么配

同为 DDS,AD9954 的定位是「14 位精度 + 差分双路 + 一路方波」;要四路独立就上 AD9959,要任意波形就上 AD9767。下面这张表可以直接对着需求选。

型号关键指标适合场景
AD9954(本页)单核 · 14 bit · 400 MSPS · 差分双路正弦 + 比较器方波要精度、要方波、要差分对;低频到 160 MHz 的单音与扫频
AD99594 通道 · 10 bit · 500 MSPS · 天生同步多路同步、正交 / IQ、每路独立设频设相
AD9767双通道 · 14 bit · 125 MSPS 高速 DA自己产生任意波形,由 FPGA 直接喂数据
ADS12568 通道 · 24 bit · 30 kSPS 高精度 AD采集本模块输出做闭环、做幅度 / 线性度标定

可选组合

组合说明
模块单件只买 AD9954 模块,自己配控制板
+STM32F103 DDS 控制板带 LCD12864 与按键,USB 供电,板对板直插即可出波

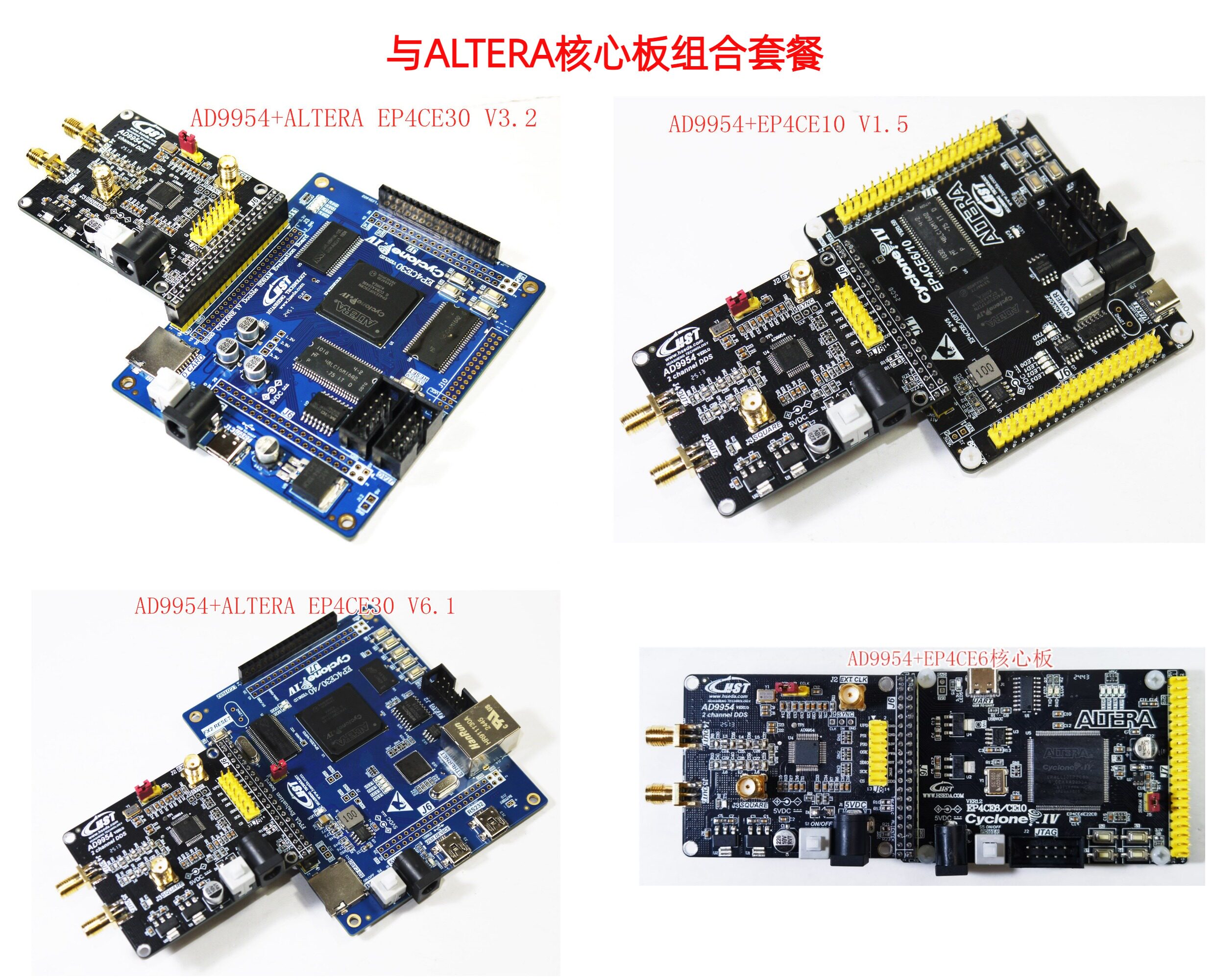

+ALTERA 核心板EP4CE6 / EP4CE10 / EP4CE30(V3.2 / V6.1),40 针 J6 直插

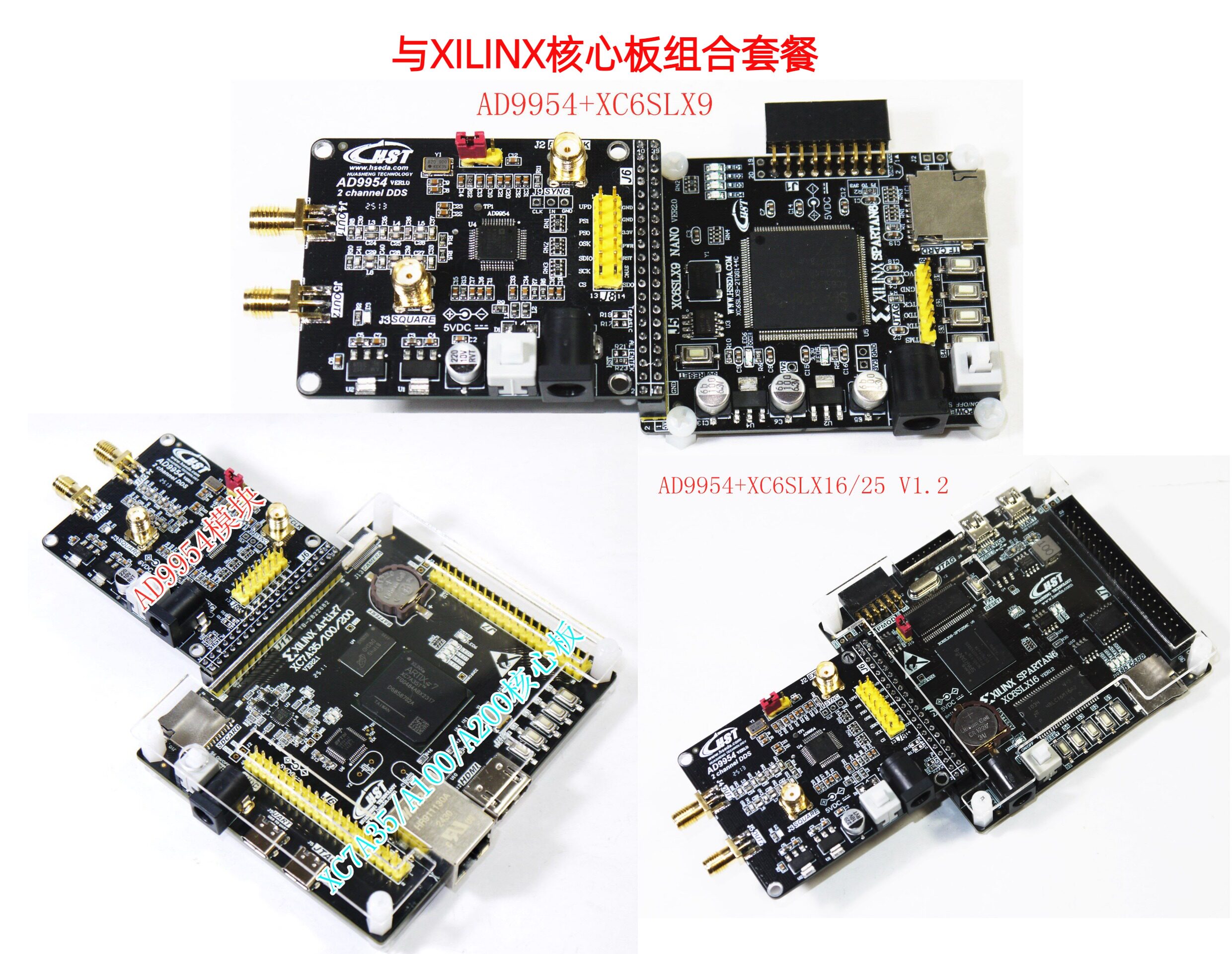

+XILINX 核心板XC6SLX9 / XC6SLX16 / XC7A35(V1.2 / V2.0),40 针 J6 直插

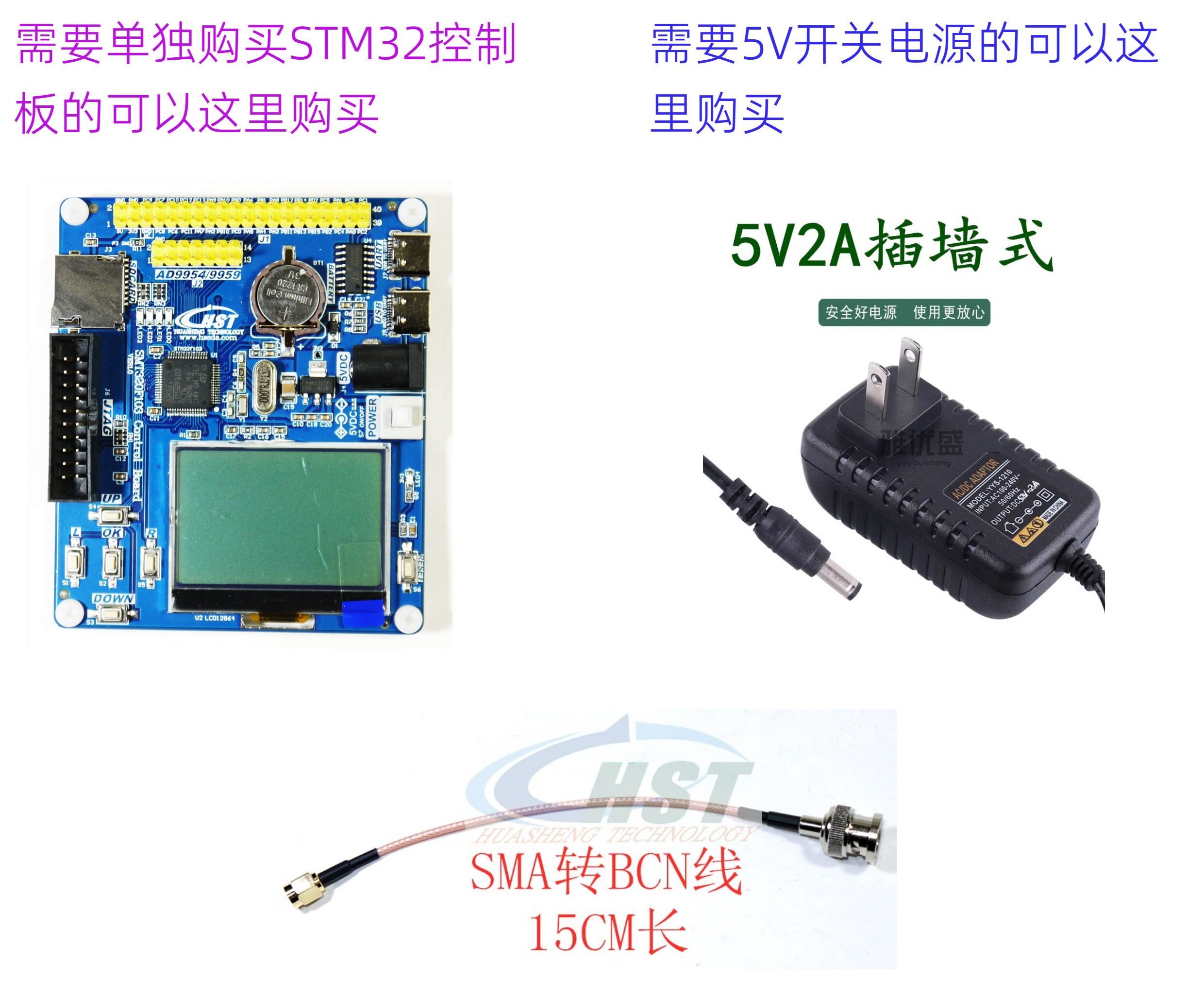

配件5 V/2 A 插墙电源、SMA 转 BNC 屏蔽线(15 cm)

随货资料

原理图 PDF

AD9954V10 整页原理图:电源、时钟切换、低通滤波、J6 / J8 网络名全在图上,改板前先对一遍。

13 个例程工程

STM32F103 六支(KEIL5)+ ALTERA 三支 + XILINX 四支,直接编译下载。

使用说明书 24 页

硬件设计要点、软件配置、调试与常见问题、方波与正弦实测图,2025-02-24 版。

芯片手册 + 接线表

AD9954 英文数据手册、中文机翻参考版,以及 STM32F103 接线说明 xlsx / txt。
