XC7A35 VER2.1 Artix-7 FPGA 核心板

10×8.2cm 的六层板,把 Artix-7、4Gbit DDR3、千兆网、HDMI、摄像头与 40PIN LCD 接口全做进去;134 路 IO、75 对 LVDS 从 J6 / J7 / J11 引出,接口位置与 EP4CE30 V6.1 完全一致,同一块 EDA 底板、同一批扩展模块直接通用。

33,280 LE 4Gbit DDR3-800 千兆以太网 HDMI 1080P 134 路独立 IO 75 对 LVDS 6 层板 100×82mm

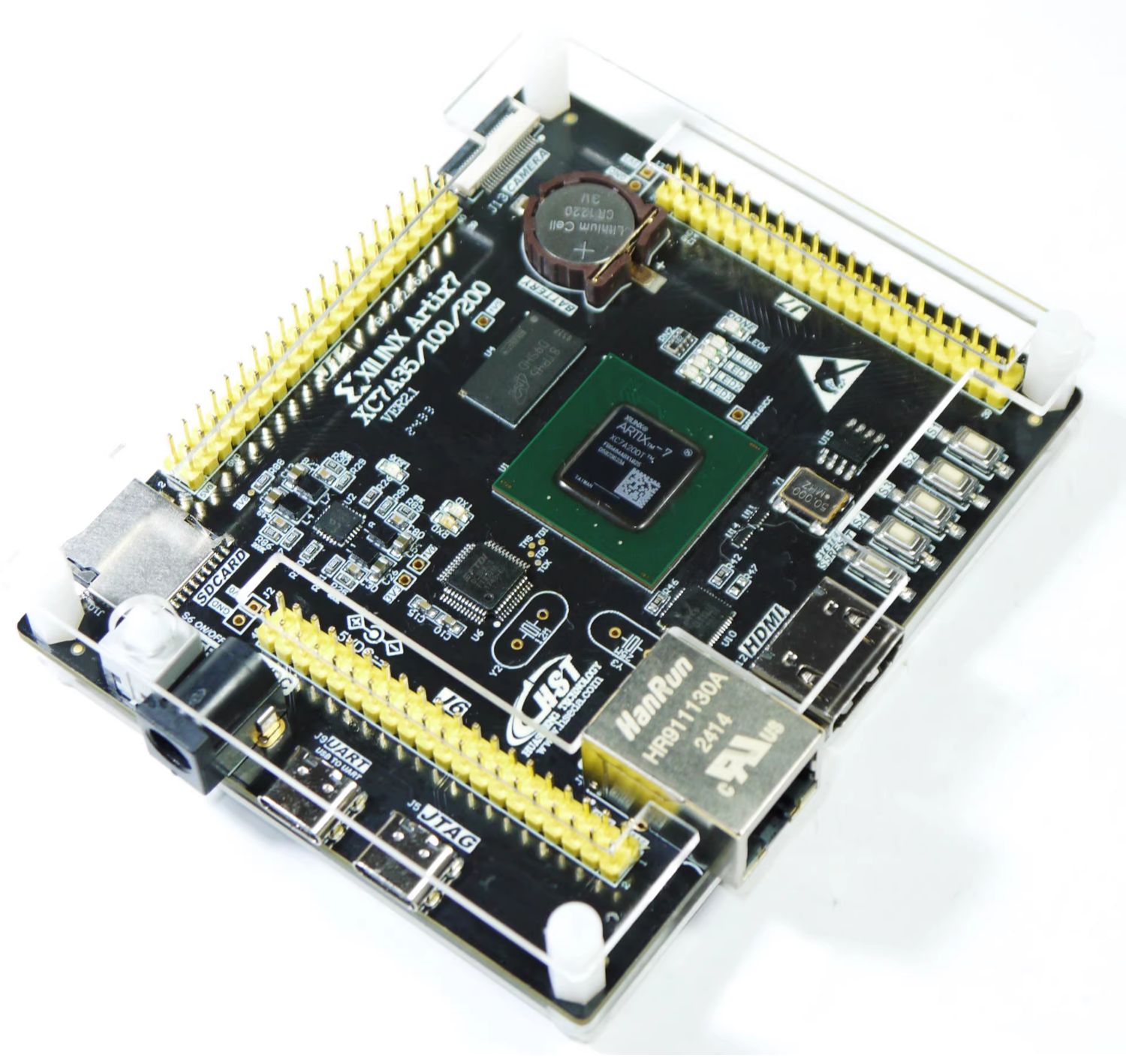

核心板 · VER 2.1
XC7A35 VER2.1 FPGA 核心板XC7A35TFGG484-2I

Artix-7,FBGA484 封装,33,280 个逻辑单元。板载 4Gbit DDR3、千兆网、HDMI、摄像头与 40PIN LCD 接口,还有板载 USB JTAG 下载器,配套原理图与 46 个 Verilog + 15 个 Microblaze 例程。

标准配置XC7A35TFGG484-2I
同封装 FBGA484 可换 XC7A100T(101,440 LE)或 XC7A200T(215,360 LE),PCB 与引脚约束不用改。价格随芯片容量变化,下单前请确认型号。
逻辑单元33,280 LE
DDR3 容量4 Gbit
扩展 IO134 路
板尺寸100×82 mm
原理图 + 例程源码
可开票、支持批量
Vivado 工程与 XDC
出厂逐台全检
01 为什么选这块核心板

Artix-7 的性价比在「有高速收发器接口、有 DDR3、功耗低」这三点上;这块板把三点都做全了,还顺手把下载器和常用接口一起焊在板上 —— 买回来插上线就能跑第一个工程。

33,280 LE,DDR3-800 托底

XC7A35TFGG484-2I:33,280 逻辑单元、90 个 DSP48E1、1,800Kb Block RAM。配 MT41K256M16 4Gbit DDR3(256M×16bit,512MB),速率 800Mbps —— 1080P RGB888 一帧约 6.2MB,能缓存近百帧。

板载 USB JTAG,不用买下载器

板上直接焊了 XILINX JTAG SMT2 高速下载器(FT232H),一根 Type-C 线就能下载 .bit、把 .mcs 固化进 QSPI FLASH。旁边还有 CH340 做串口,调试打印也是同一根线。

千兆网 + HDMI 1080P

RTL8211E,RGMII 直连,10/100/1000M 自适应;HDMI 输出最高 1080P@60Hz,也能配置成 720P@60Hz 输入。图传、视频显示不用外挂任何转接板。

134 路 IO、75 对 LVDS 全引出

J6 38 + J7 39 + J11 39 + J3(FPC)18 = 134 路独立 IO,其中 75 对按 100Ω 等长布线做 LVDS;J6 / J7 / J11 三个口定义一致,可以互换接模块。

和 EP4CE30 V6.1 接口位置一致

100×82mm 的外形、J6 / J7 / J11 的位置都与 ALTERA EP4CE30/40 V6.1 对齐,同一块 EDA8.1 底板、同一批扩展模块两边都能插 —— 换平台不用换外设。

出厂逐台全检

出厂跑自检程序:串口 115200 打印全部外设检测结果,HDMI 出彩条,J8 接屏测显示。不是只点个灯就发货,拿到手时板子已经验证过一遍。

02 板载资源一览

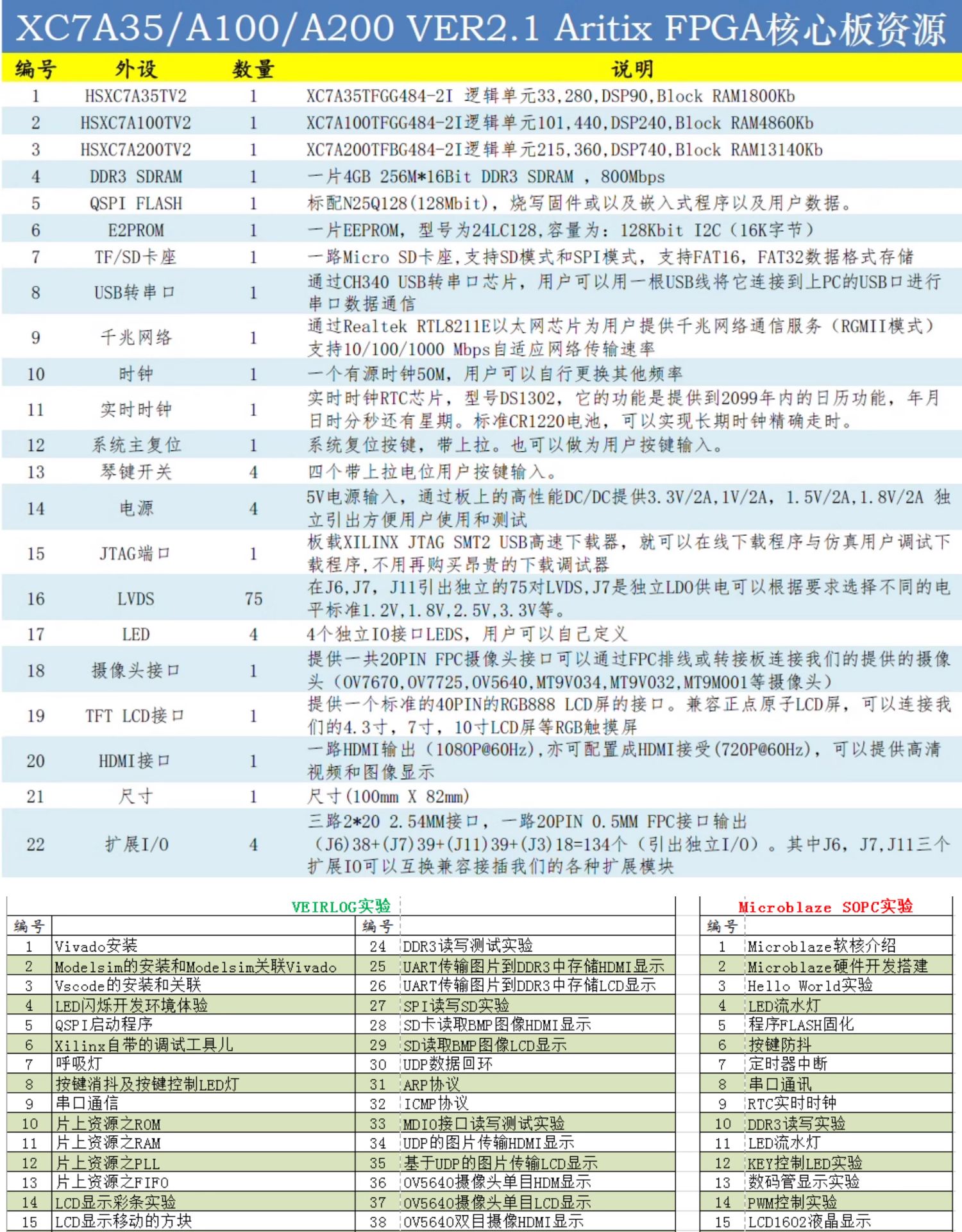

整板 20 项外设,参数来自《XC7A35/A100/A200 VER2.1 硬件用户手册》。

#外设数量型号 / 说明
01FPGA1XC7A35TFGG484-2I(FBGA484):33,280 LE、90 DSP48E1、1,800Kb Block RAM。同封装可换 XC7A100T(101,440 LE / 240 DSP / 4,860Kb)或 XC7A200T(215,360 LE / 740 DSP / 13,140Kb)。
02DDR3 SDRAM1MT41K256M16,4Gbit(256M×16bit,512MB),16bit 总线,800Mbps。
03QSPI FLASH1N25Q128,128Mbit,存配置固件、嵌入式程序与用户数据,掉电不丢。
04E2PROM124LC128,128Kbit(16K 字节),IIC 总线,适合 IIC 实验与参数保存。
05TF / SD 卡座1Micro SD,支持 SD 模式与 SPI 模式,FAT16 / FAT32 文件系统。
06USB 转串口1CH340(U8),一根 Type-C 线连 PC 做串口通信,驱动在资料包里。
07千兆以太网1Realtek RTL8211E,RGMII 模式,10/100/1000M 自适应,MDIO 管理,TX / RX 各 2ns 时钟延时。
08系统时钟150MHz 有源晶振(Y1),接全局时钟网络,可自行更换其他频率;倍频由 PLL 完成。
09实时时钟1DS1302,年月日时分秒 + 星期,到 2099 年;配 CR1220 纽扣电池,掉电继续走时。
10系统复位1S5(SYSRESET),带上拉,也可以当用户按键使用。
11用户按键4S1 ~ S4,带上拉的琴键开关,独立 IO 输入。
12电源—5V 输入,四路高效 DC/DC + LDO 转出 3.3V/2A、1.0V/2A、1.5V/2A、1.8V/2A,全部独立引出并预留测试点。
13JTAG1板载 XILINX JTAG SMT2 USB 高速下载器(FT232H),Type-C 直连,在线下载与仿真。
14LVDS75 对J6 / J7 / J11 引出,按 LVDS 电气规范 100Ω 等长布线;HDMI 接口也可当 LVDS 收发用。
15LED44 个独立 IO 控制的 LED(LED0~LED3),引脚可自定义。
16摄像头接口1J13,20PIN FPC,可接 OV7670 / OV7725 / OV5640 / MT9M001 / MT9V032 / MT9V034,也可做普通 IO。
17TFT LCD 接口1J8,40PIN RGB888 + 触摸 SPI,兼容正点原子屏,可接 4.3 / 7 / 10 寸触摸屏。
18HDMI1一路 HDMI 输出(1080P@60Hz),也可配置成 HDMI 输入(720P@60Hz)。
19扩展 IO134J6 38 + J7 39 + J11 39(2×20、2.54mm 排针)+ J3 18(20PIN 0.5mm FPC),全部为独立 IO。
20PCB—6 层沉金,独立电源层与 GND 层,尺寸 100×82mm(实测 99.49×82.09),四角安装孔。
注:J7 由独立 LDO 供电(BANK16),换 LDO 即可切 1.2 / 1.5 / 1.8 / 2.5 / 2.8 / 3.3V 电平标准,默认 3.3V;J6 / J7 的 PIN40 出厂默认 NC。
03 三档芯片,同一块板

XC7A35T / XC7A100T / XC7A200T 都是 FBGA484 封装、同一套引脚,换芯片不改 PCB、不改约束文件。

参数XC7A35T(标配)XC7A100TXC7A200T
逻辑单元33,280101,440215,360
DSP48E1 切片90240740
Block RAM1,800 Kb4,860 Kb13,140 Kb
板载 DDR34Gbit MT41K256M16,16bit,800Mbps 三档一致
封装 / 引脚FBGA484 引脚完全兼容
适合做什么图像采集、千兆网、Microblaze 软核、教学实验多路视频、复杂算法、双核软核高分辨率图像处理、大规模逻辑

芯片数据取自 XILINX《7 Series FPGAs Data Sheet》;换芯片只需在 Vivado 里改器件型号重新综合,引脚约束沿用。

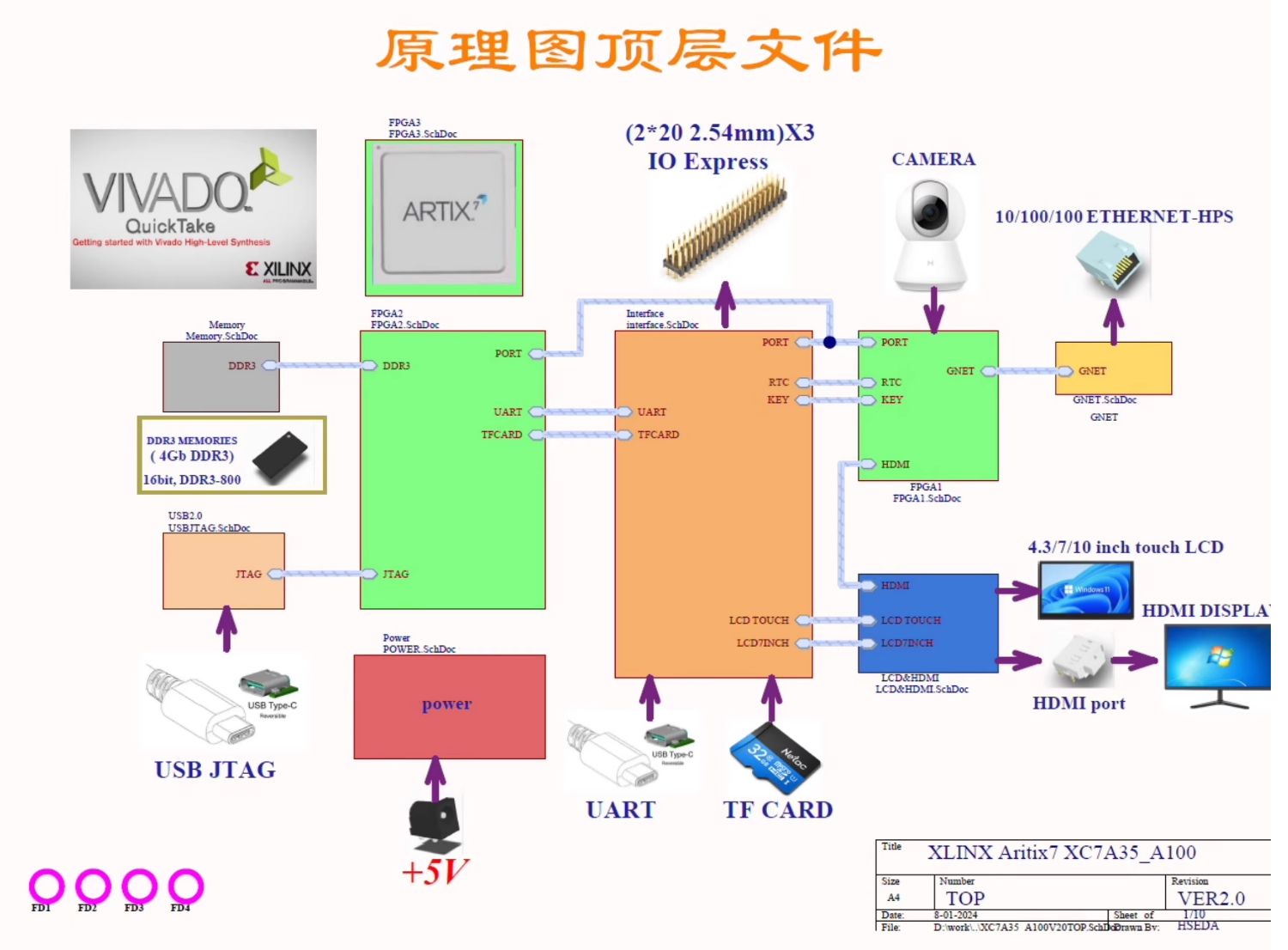

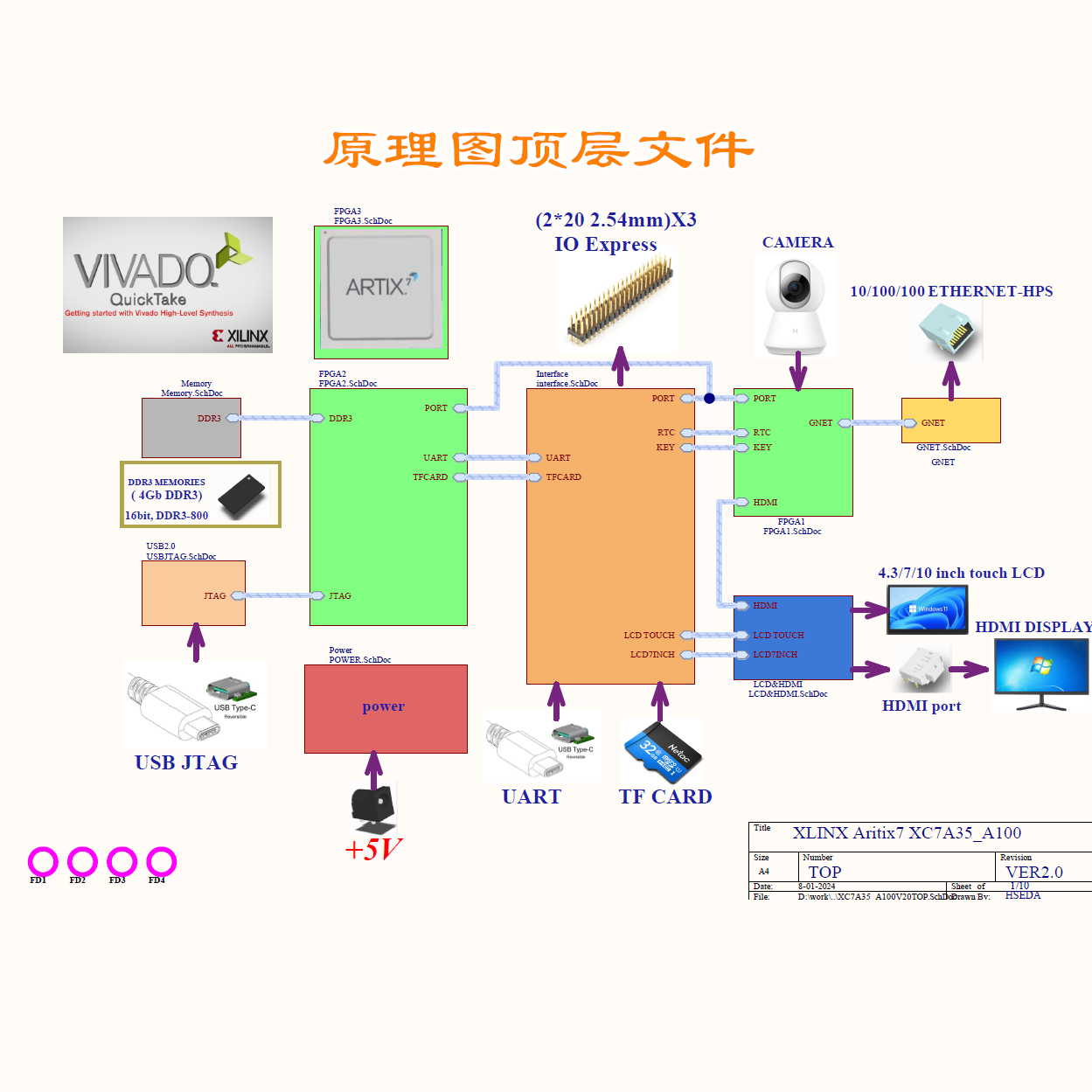

XC7A35 原理图顶层结构图
原理图顶层结构 FPGA 居中,DDR3、QSPI FLASH、JTAG、电源、UART、TF 卡、摄像头、千兆网、LCD / HDMI 各路外设的连线关系一目了然 —— 板子上每一根线在原理图里都能找到对应网络。

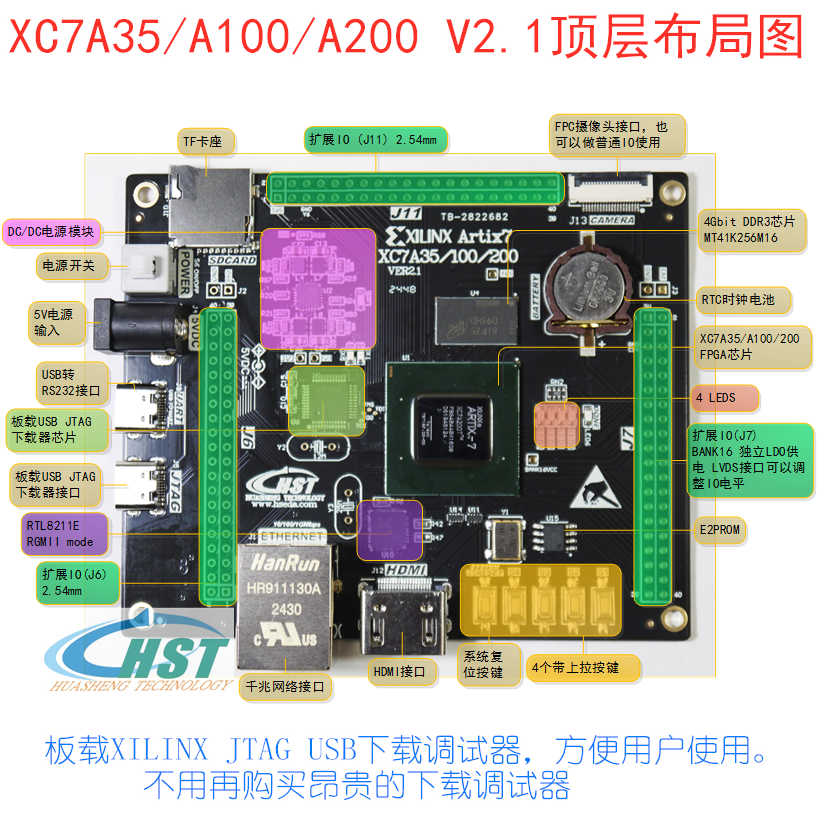

核心板顶层布局标注图

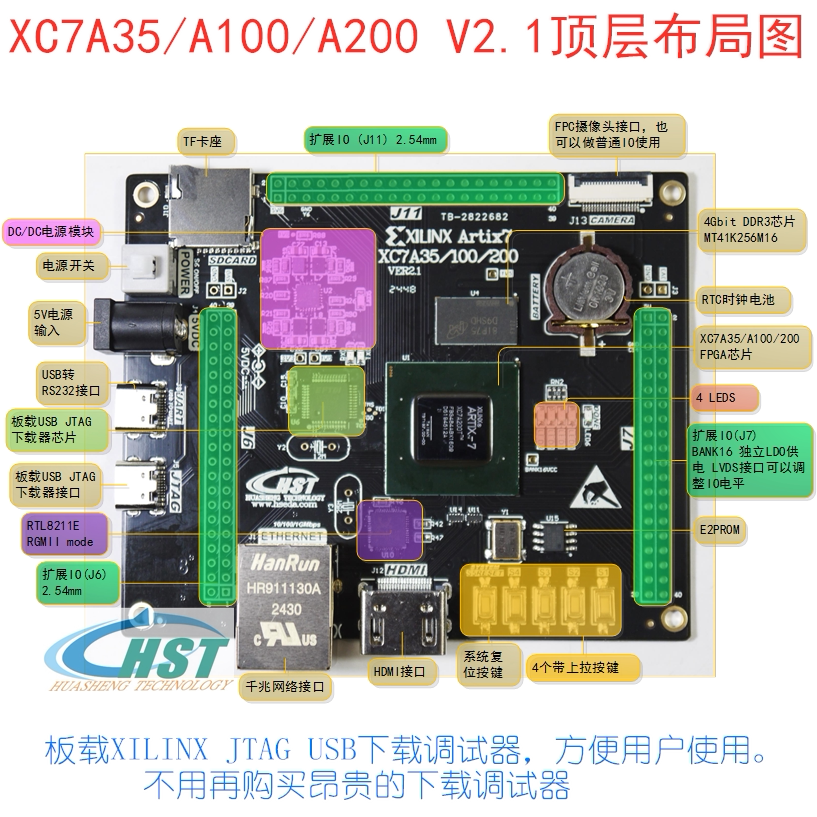

顶层布局 TF 卡座、J11 / J13 摄像头口、DC 电源与开关、USB 转串口与双 JTAG 口、千兆网口、HDMI、4 个按键 + 复位、4 个 LED,以及 DDR3、FPGA、E2PROM、RTC 电池的位置。

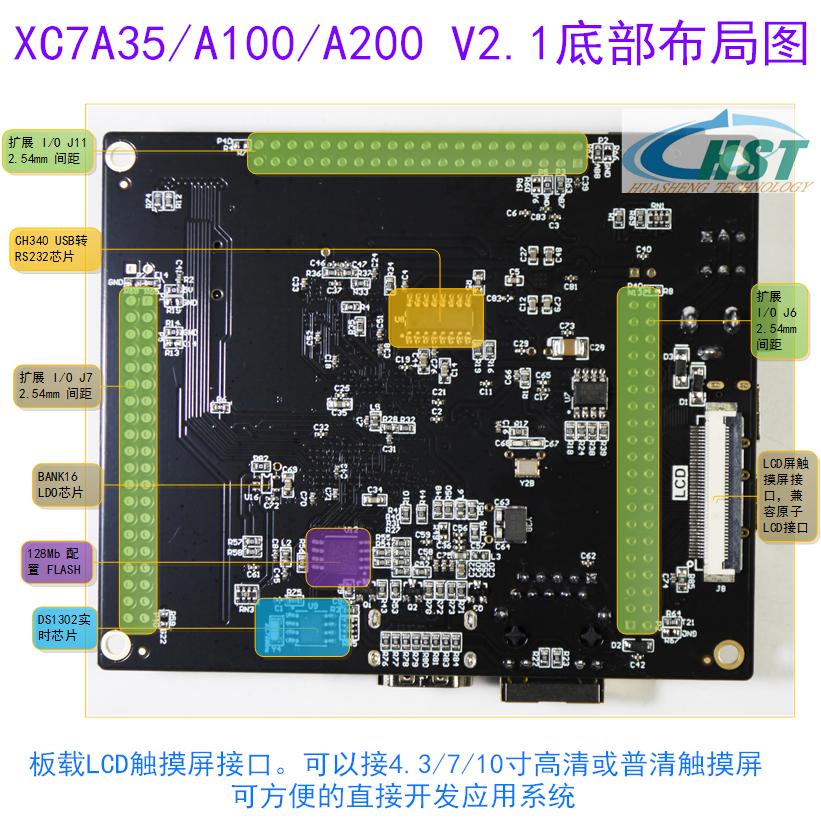

核心板背面布局标注图

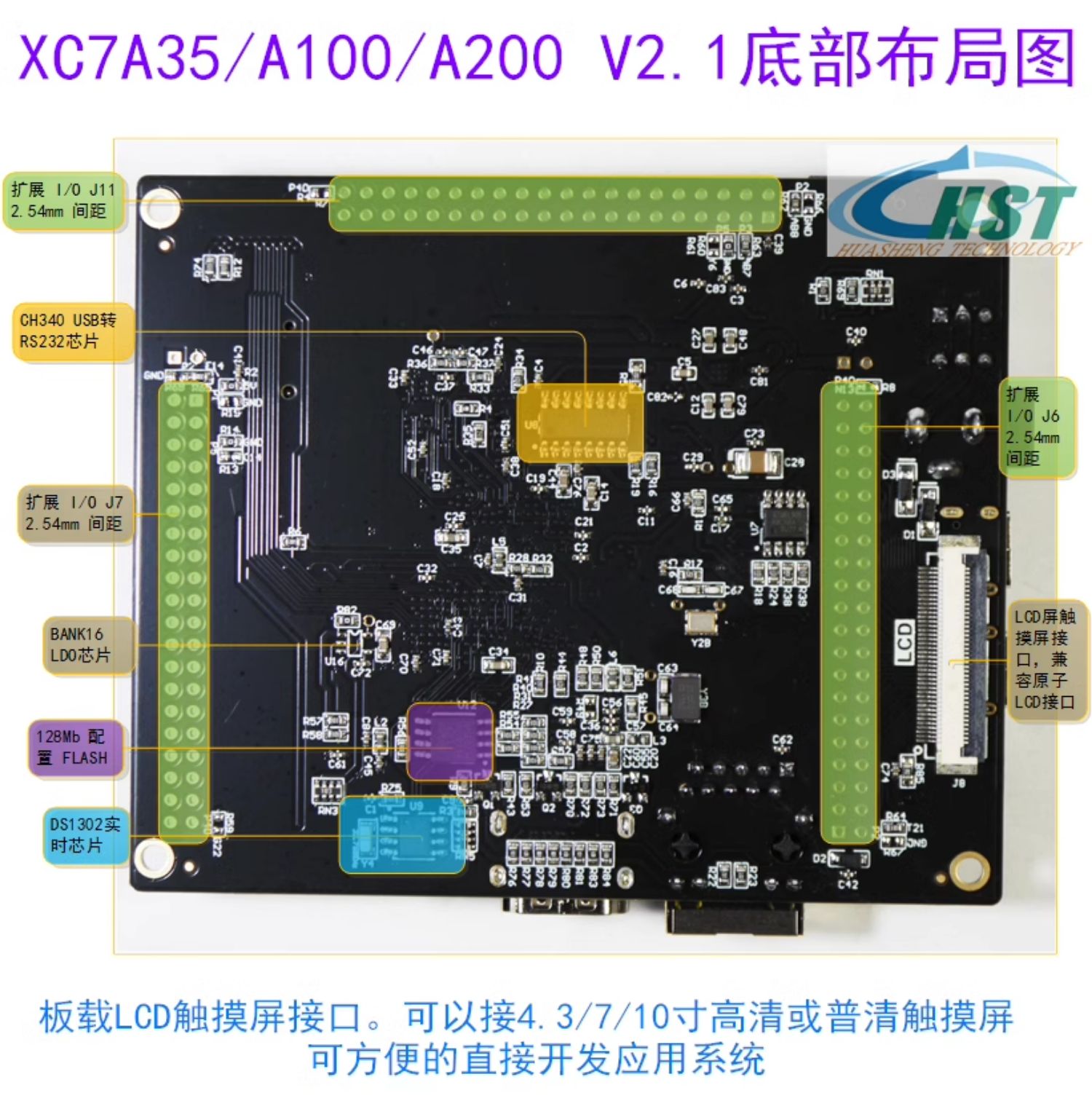

背面布局 J6 / J7 两个 2.54mm 扩展口、BANK16 独立 LDO、128Mbit 配置 FLASH、DS1302 实时时钟、CH340,以及 40PIN 的 J8 LCD 屏座。
核心板结构尺寸图
结构尺寸 外形 99.49×82.09mm,孔位与 J6 / J7 / J11 位置和 ALTERA EP4CE30/40 V6.1 完全兼容 —— 原来插 Cyclone IV 核心板的底板,换成这块不用改结构。
04 接口与引脚速查

写约束文件时最常用的引脚都在这张表里,完整映射见配套引脚表(XC7A35_A100V21 引脚映射表.xls)。

功能网络名FPGA 引脚备注
LED0~3LED0~3K13 / M18 / N18 / N19高电平点亮
按键 S1~S4S1~S4F19 / F20 / F21 / H20按下为低
复位 S5SYSRESETL18可当用户按键
时钟50MJ1950MHz 有源晶振
串口RXD / TXDU2 / V2CH340
EEPROME2PROM_SCL / SDAJ22 / H2224LC128,IIC
实时时钟RTC_SCLK / RST / DATAM21 / G20 / L21DS1302
TF 卡TF_CLK / CMD / D0~D3U7 / AA8 / Y9 / W9 / Y7 / Y8SD 与 SPI 双模式
HDMID0± / D1± / D2± / CLK±K21-K20 / J20-J21 / G17-G18 / L19-L20另有 I2C 与 HPD:J14 / H14 / H15
千兆网E_TXD0~3
E_RXD0~3
发送 K16 / L15 / L13 / M13
接收 L14 / M15 / L16 / M16
RGMII;E_TXC K17、E_RXC K18、E_MDC M22、E_MDIO M20
摄像头PCLK / XCLK / VS / HREFH13 / J16 / G13 / H17数据 D0~D7:F13 / E13 / F14 / F15 / F16 / F18 / E17 / E18
LCD 触摸TP_CS / MOSI / MISO / SCK / PENAA18 / W17 / V17 / P16 / R16RGB888 数据线见 J8 引脚表,与 J6 复用
注:J6 / J7 / J11 的完整 40PIN 映射见手册第 22~24 节;摄像头 J13 在 OV7725 / OV5640 / MT9V034 / MT9M001 之间的数据位序不同,换摄像头时要改约束。
1

供电:三种都行

  • DC 5V:J4 接口,内正外负,千万别插反。
  • Type-C 双插:JTAG 与 UART 两个口同时供电,电流不够时用这招。
  • 接 7 寸屏建议配 5V/2A 电源,普通 USB 口带不动。
2

J6 / J7 / J11 可互换

  • 三个口定义一致,模块随便插哪个。
  • 兼容正点原子模块,改预设配置电阻即可适配。
  • J7 是 BANK16,独立 LDO 供电,可换电平标准。
3

插 EDA 底板要改电阻

  • 拆掉 R8 / R67 / R59 / R68 / R15 / R14。
  • 短接 R13 / R2 / R65 / R64。
  • J6 对底板 J6、J7 对底板 J7,别插错位。
05 插上模块,能长成什么系统

下面全是实物拍摄:一块核心板加我们现成的扩展模块,拼起来就能跑,不用再画转接板。

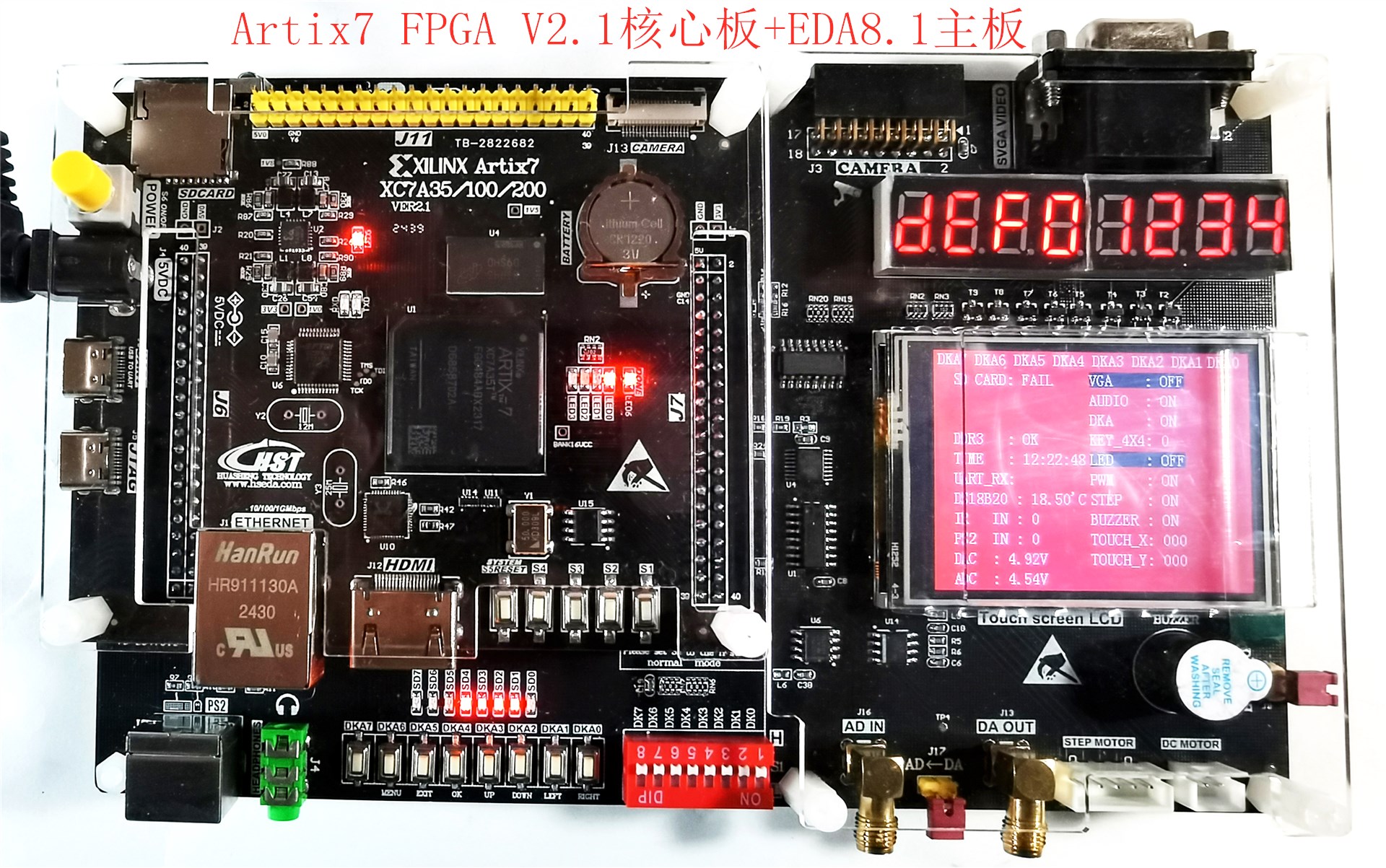

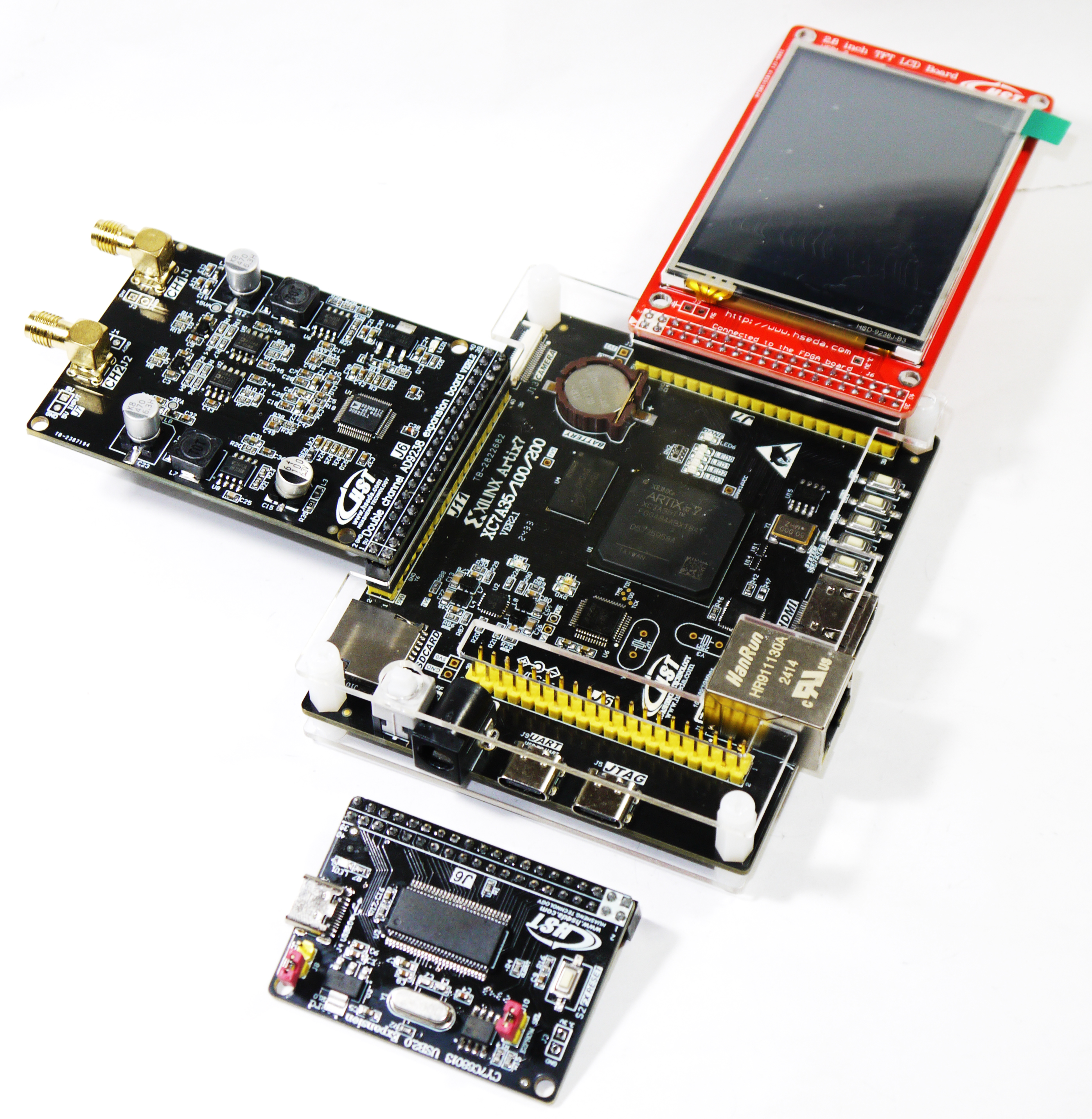

核心板插在 EDA8.1 底板上

1核心板 + EDA8.1 底板

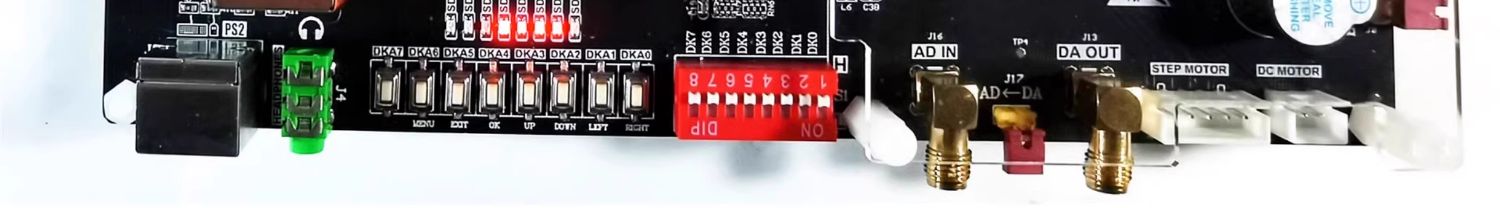

插进 EDA8.1 主板就是一套 EDA/SOPC 教学系统:8 位数码管、8 位拨码、4×4 键盘、VGA、PS/2、红外、步进/直流电机、音频 DA、2.4 寸 TFT、TLC549/TLC5615,一台顶一间实验室。

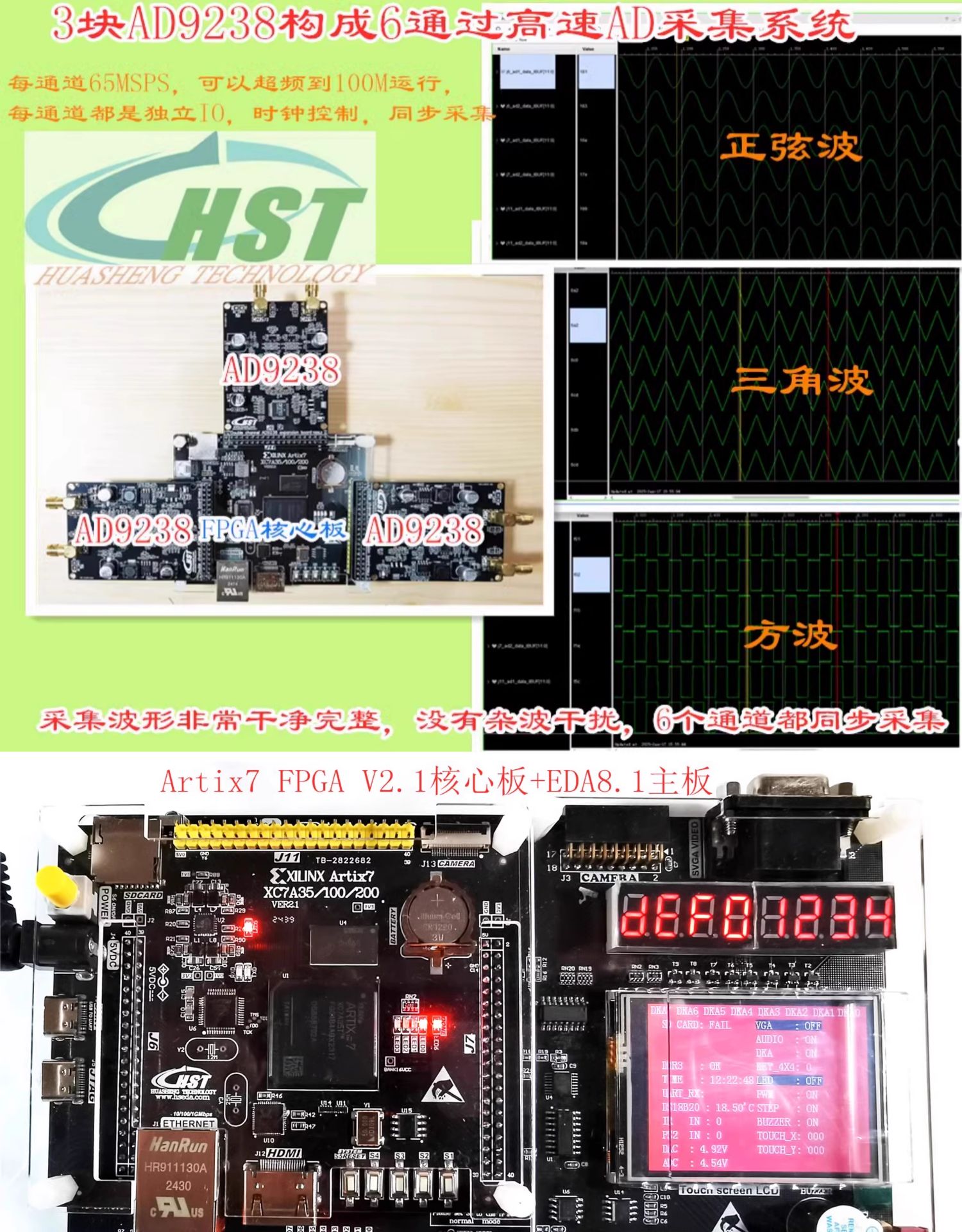

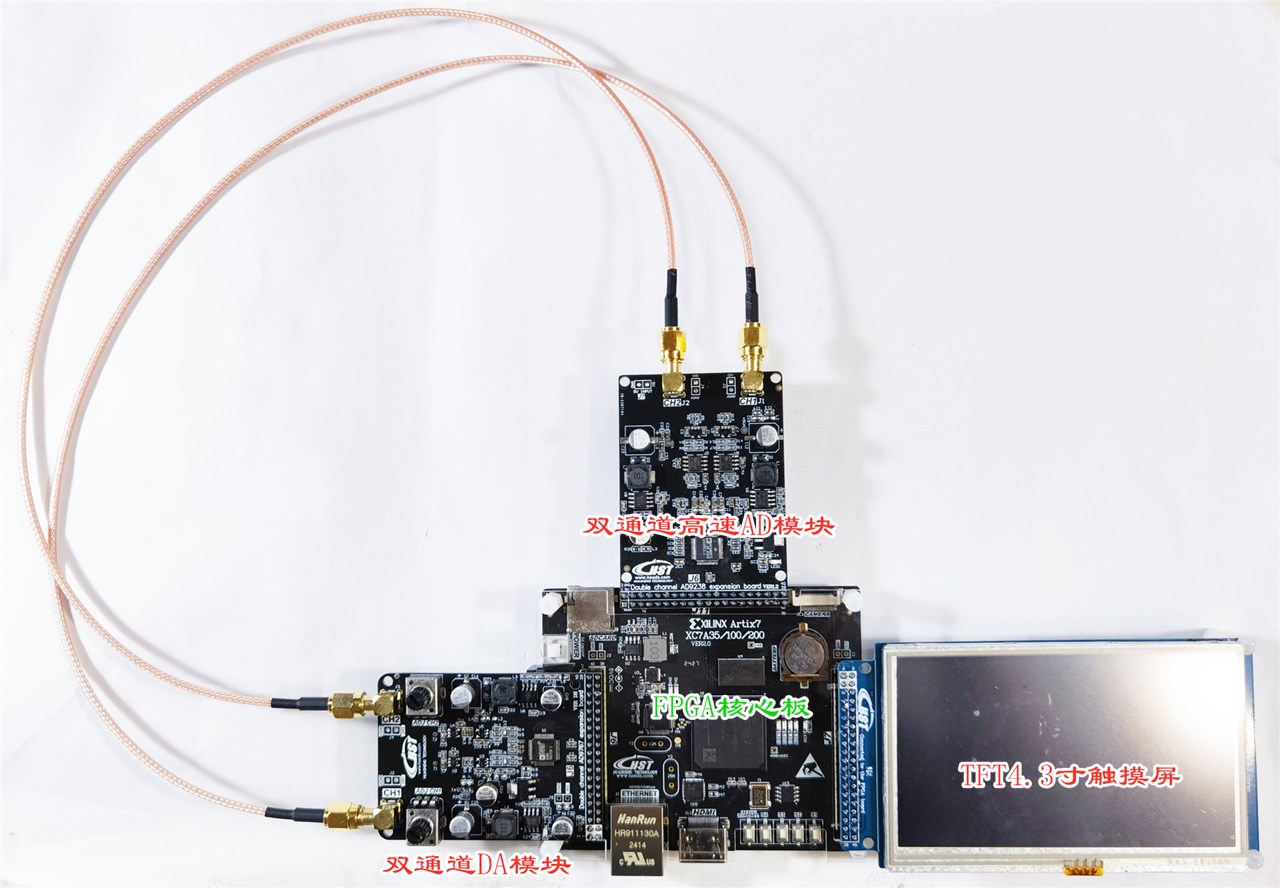

核心板同时插双通道 AD9238 与高速 AD/DA V2.0 模块

2双通道 AD9238 + 高速 AD/DA V2.0

J6 插 双通道 AD9238(65MSPS,SMA 输入),J11 插 高速 AD/DA V2.0;采集与 DDS 输出同时跑,配千兆网把数据直接推到 PC。

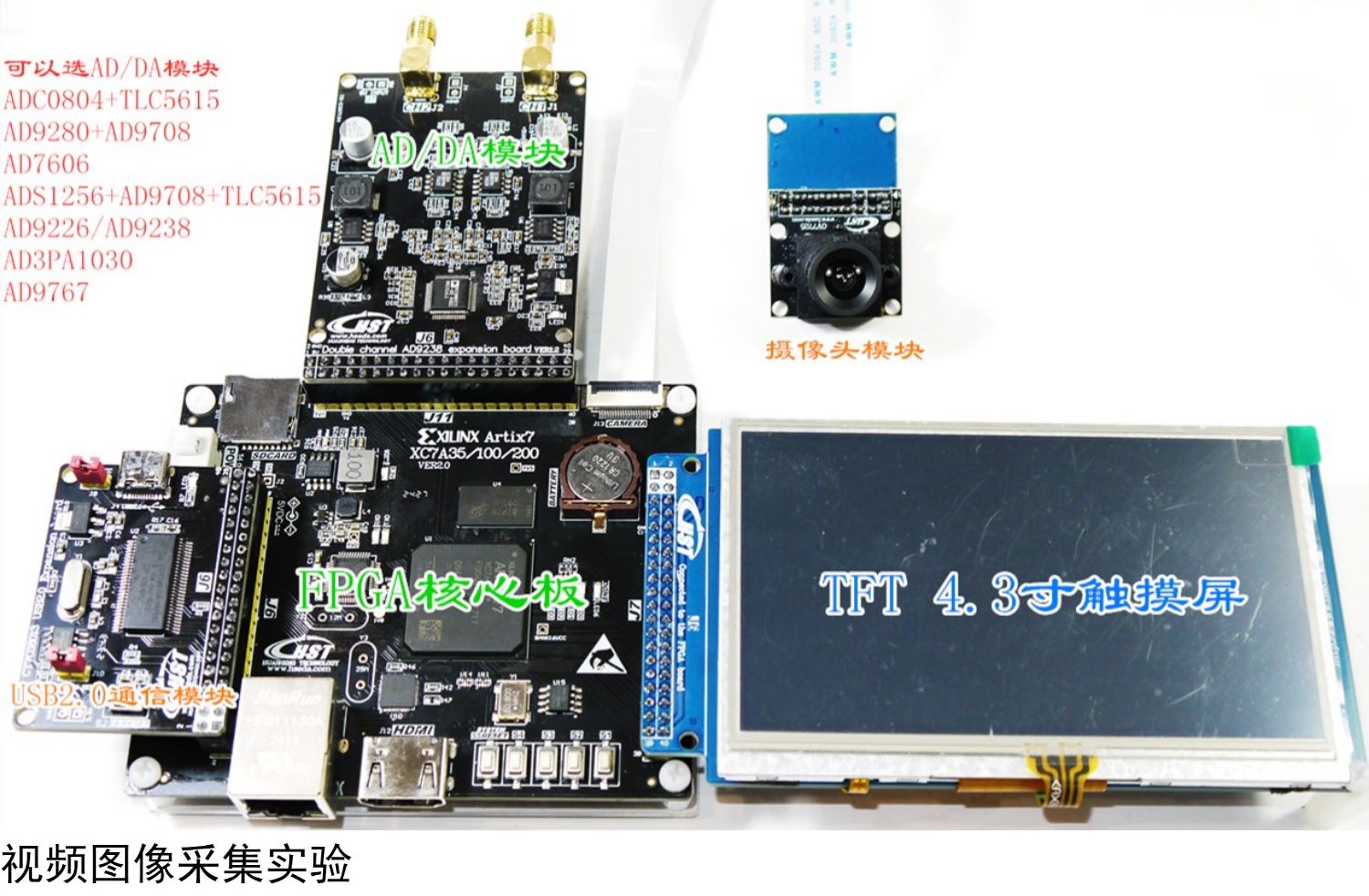

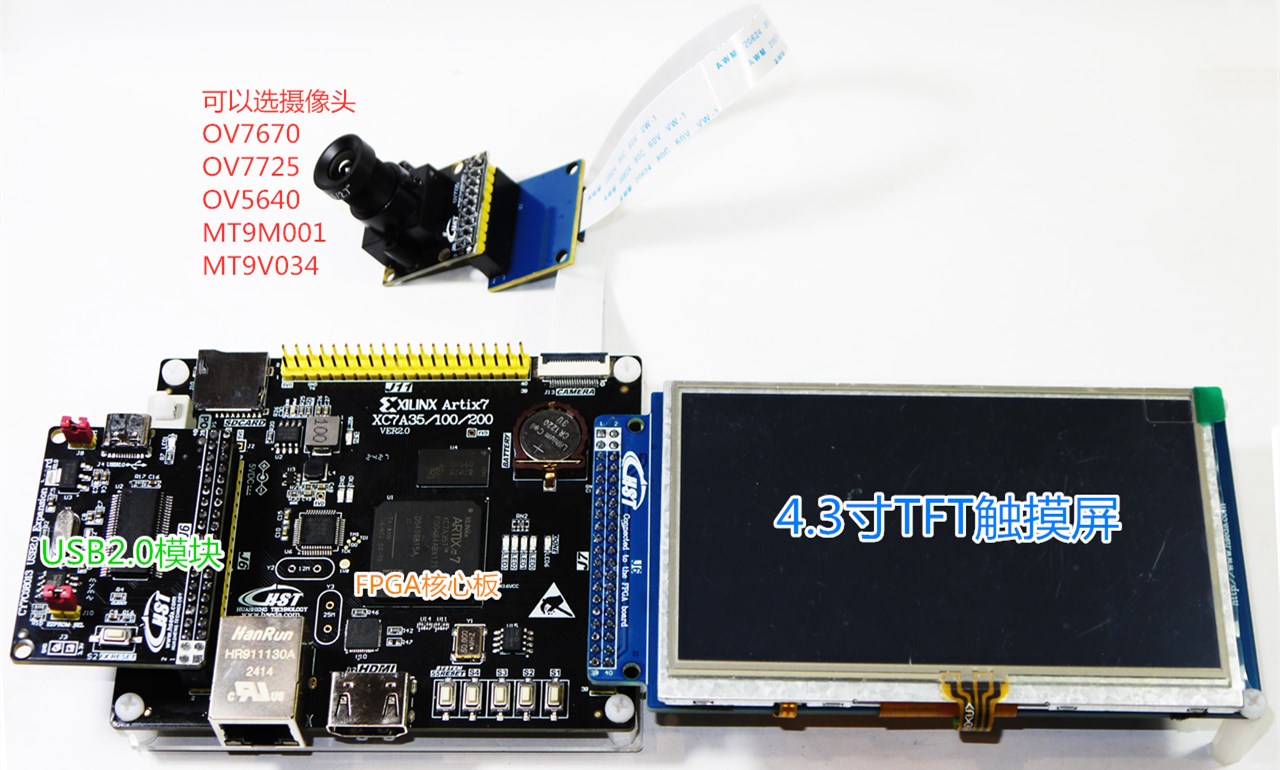

核心板 + AD 模块 + 4.3 寸触摸屏 + USB2.0 模块

3AD + 4.3 寸触摸屏 + USB2.0

AD 模块采波形、4.3 寸 RGB 触摸屏当场显示、CY7C68013A 走 USB2.0 480Mbit/s 传到 PC —— 一台手持虚拟示波器的雏形。

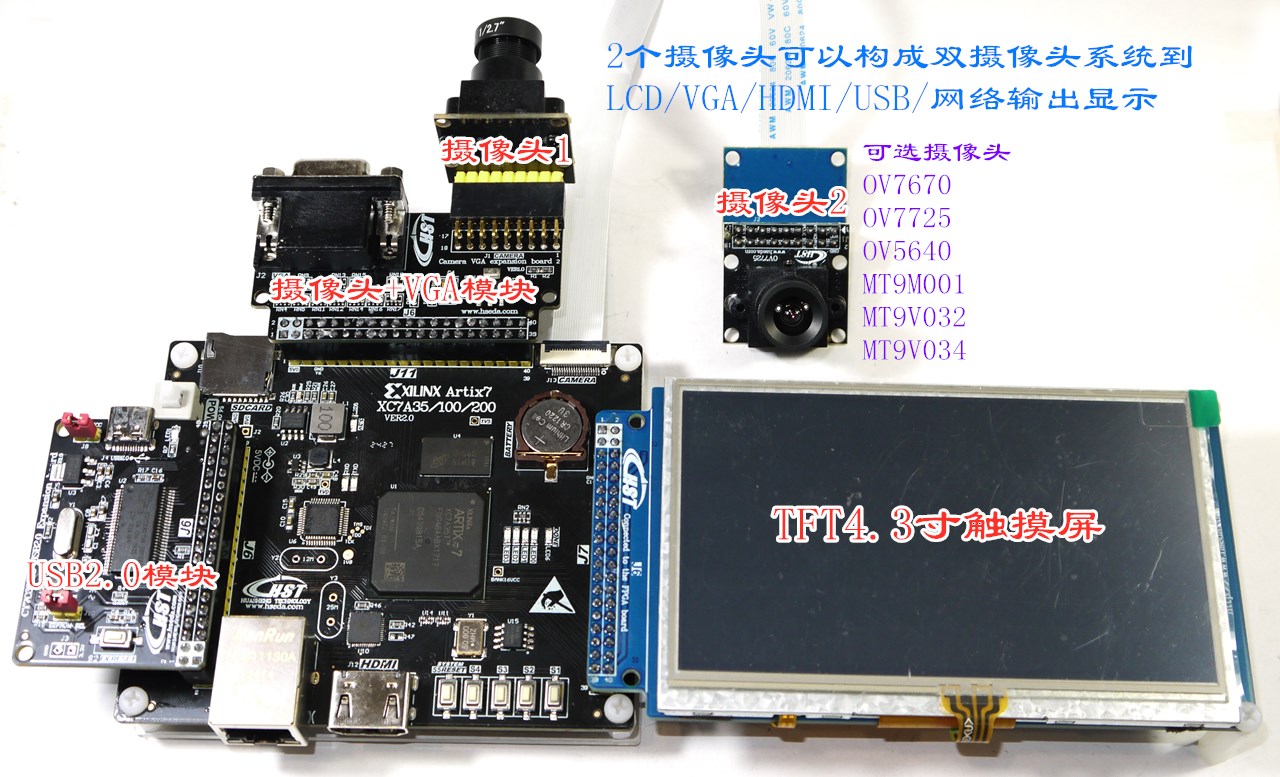

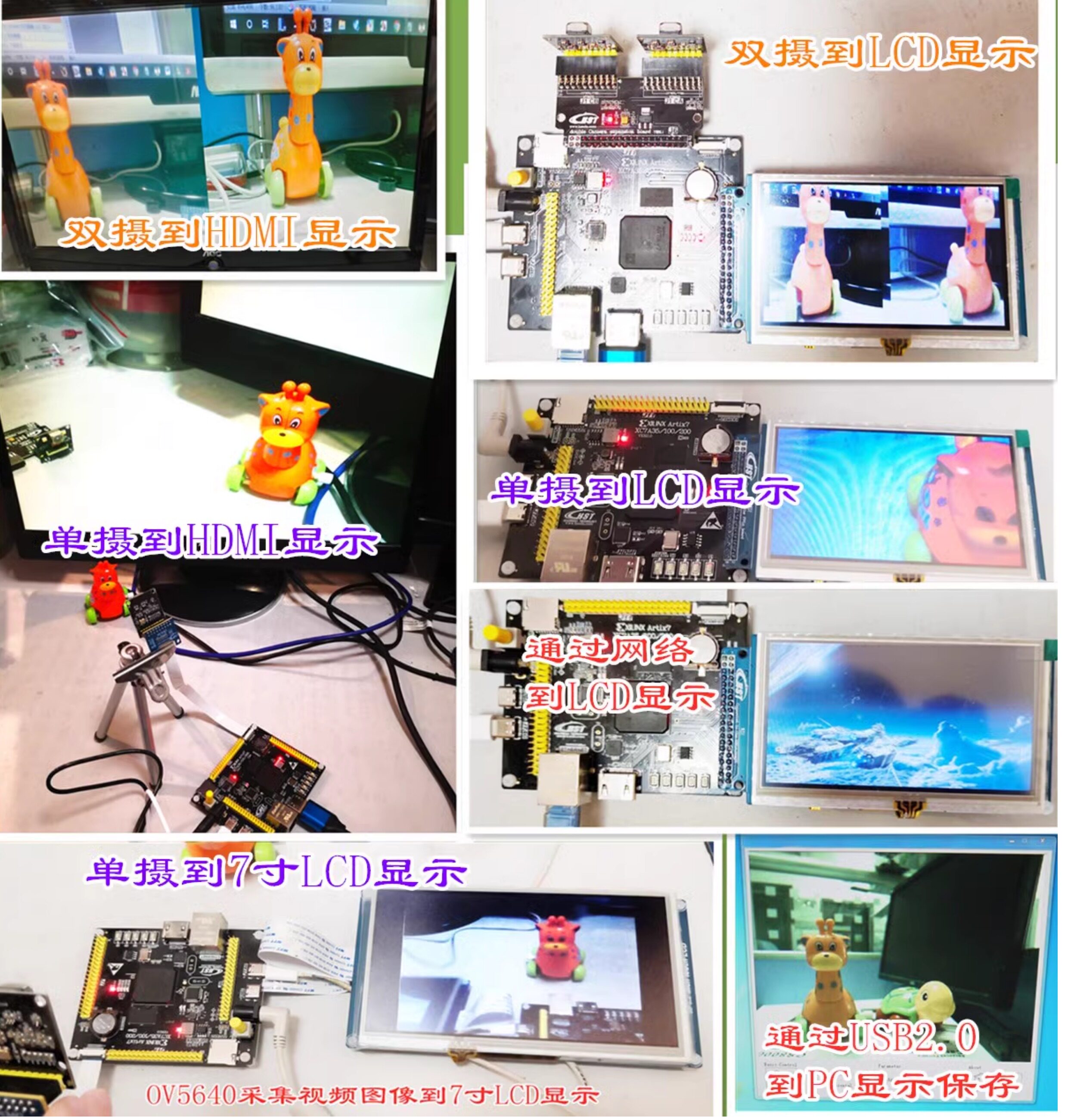

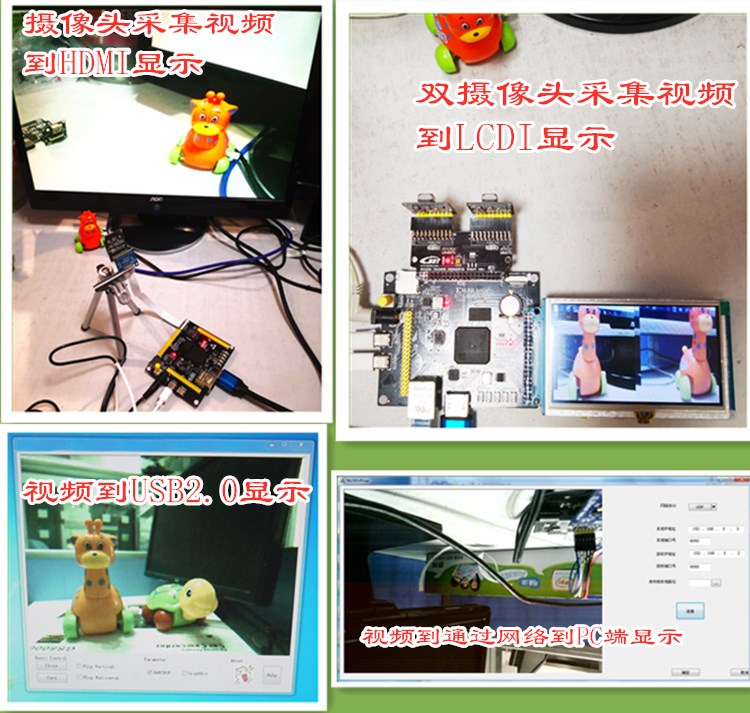

双目 OV5640 采集拼接后到 4.3 寸屏显示

4双目 OV5640 拼接显示

两个摄像头同步采集,FPGA 内部做左右拼接再送屏;板载 DDR3 做帧缓存,拼接不撕裂、不丢帧。

7 寸触摸屏彩条测试

57 寸触摸屏直驱

J8 用 FPC 排线直连 7 寸 RGB 触摸屏,彩条测试一次点亮;支持 4.3 / 7 / 10 寸,触摸走 SPI。

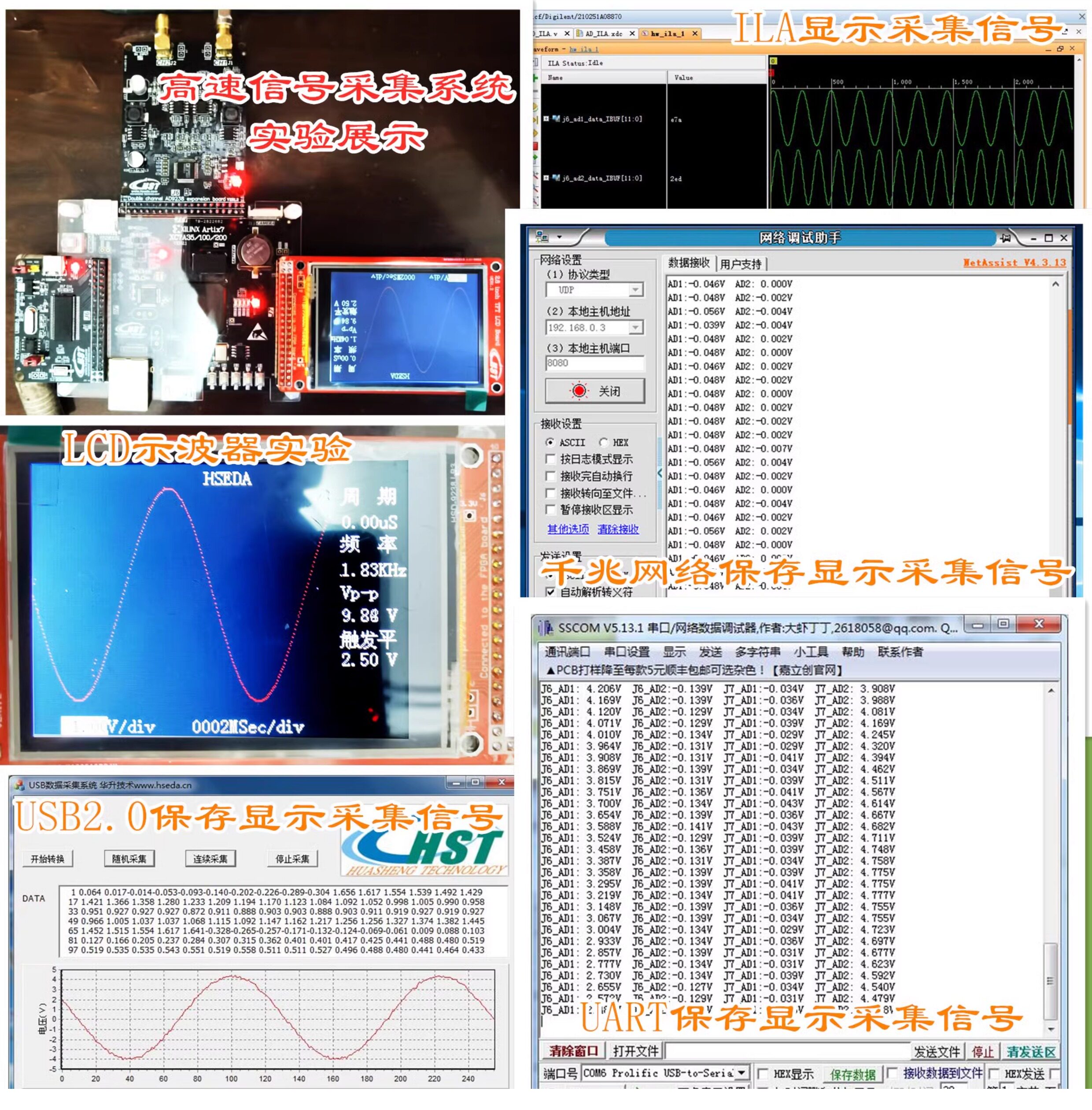

高速 AD/DA V2.0 采集实验,TFT 屏显示正弦波

6高速 AD/DA 自环测波形

DA 用 DDS 产生正弦波,跳线接回 AD 采集,2.8 寸屏实时显示:实测 3.9158kHz、Vpp 4.88V,一条链路验证完 AD + DA + 显示。

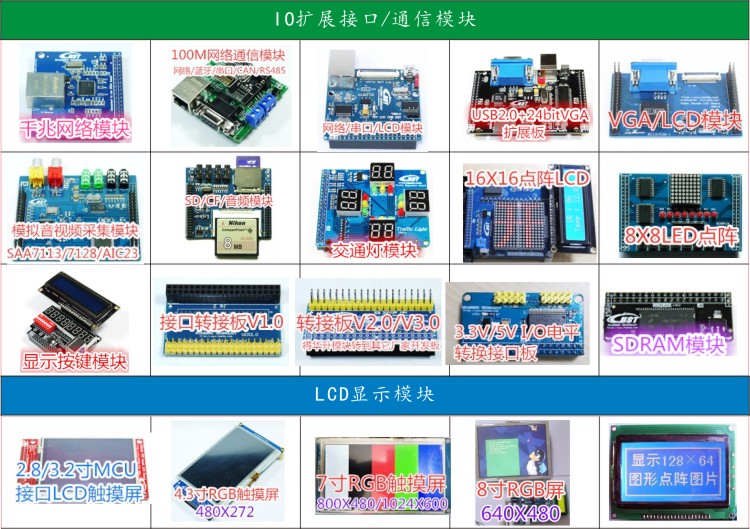

可选 AD/DA 扩展模块清单

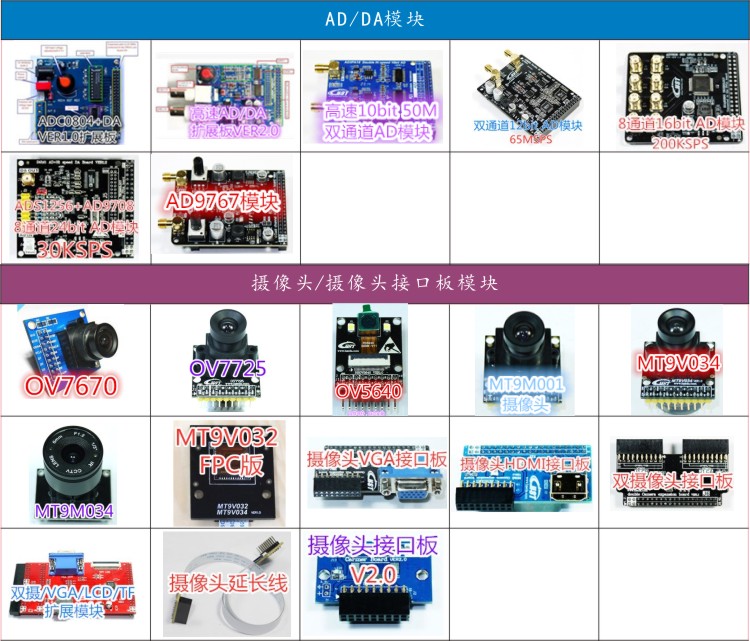

可选 AD/DA 模块 ADC0804+TLC5615、AD9280+AD9708、AD7606、ADS1256+AD9708+TLC5615、AD9226 / AD9238、AD3PA1030、AD9767 —— 按采样率与分辨率挑。
可选摄像头与接口板清单
可选摄像头与接口板 OV7670 / OV7725 / OV5640 / MT9M001 / MT9V032 / MT9V034 / MT9M034,配 VGA / HDMI / 双目接口板与 FPC 转接板,接 J13 直接用。
06 46 个 Verilog + 15 个 Microblaze 例程

例程按外设分目录,一个实验一个 Vivado 工程,含 XDC 约束,编译下载就能看结果 —— 不是只给源码让你自己配环境。

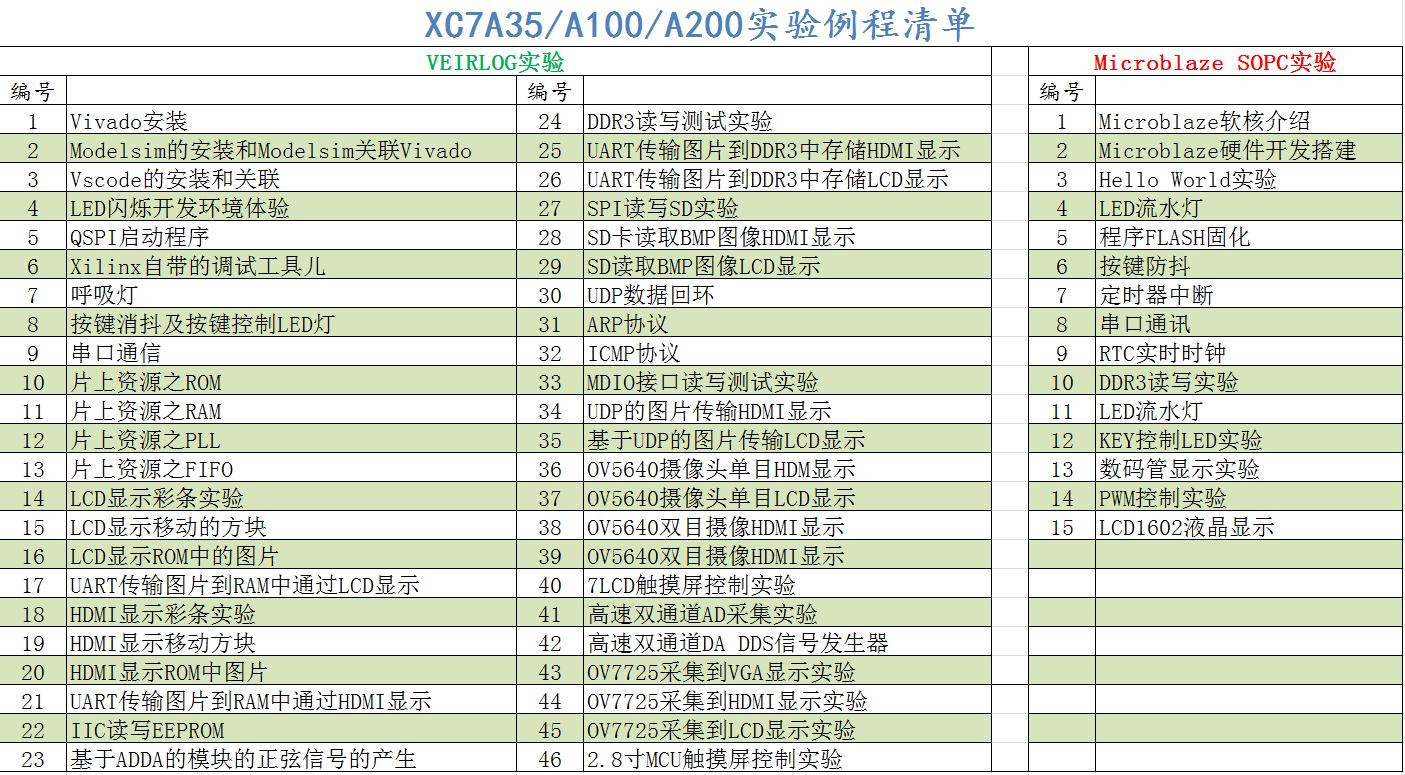

XC7A35/A100/A200 实验例程清单

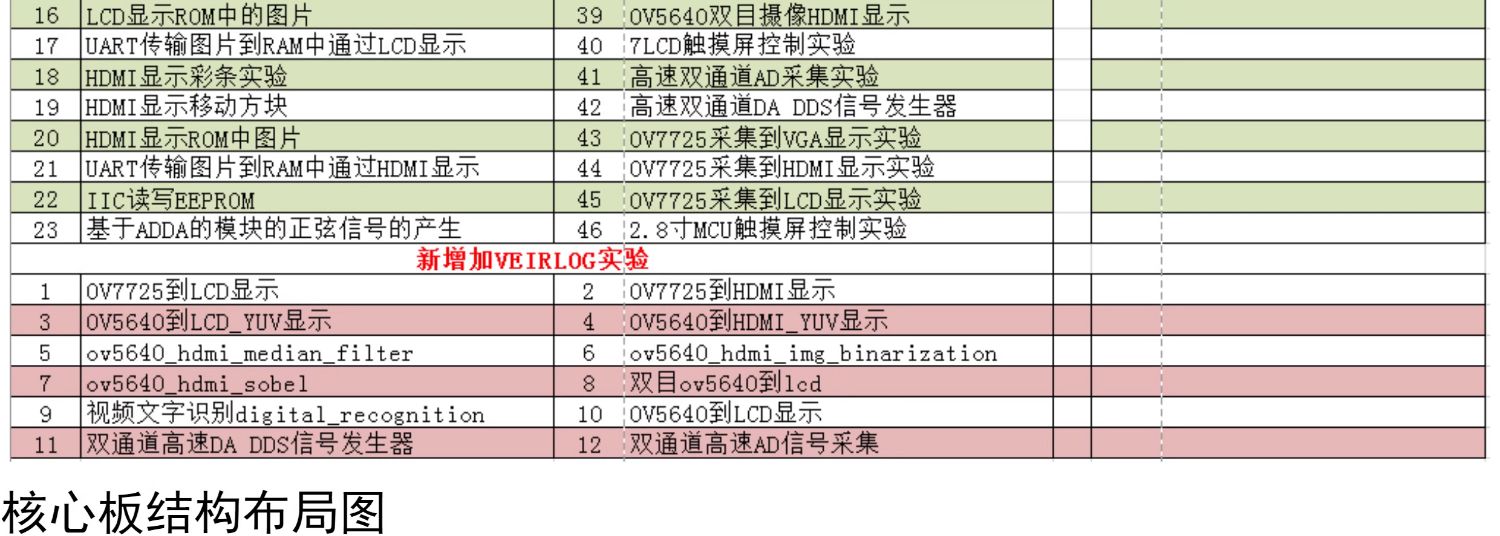

完整例程清单 左两列为 46 个 Verilog 实验,右列为 15 个 Microblaze SOPC 实验;清单随资料包提供,可与网盘目录逐条对上。
1

从环境到外设

  • Vivado / ModelSim / VSCode 安装与关联
  • LED、按键消抖、呼吸灯、串口通信
  • 片上 ROM / RAM / PLL / FIFO 四件套
  • QSPI 启动与 Xilinx 自带调试工具
2

显示与存储

  • LCD / HDMI 彩条、移动方块、ROM 图片
  • UART 传图到 RAM、到 DDR3 再显示
  • DDR3 读写测试、SPI 读写 SD、BMP 读图
  • IIC 读写 EEPROM、ADDA 正弦信号
3

网络与图像

  • UDP 回环、ARP、ICMP、MDIO 读写
  • UDP 图传到 HDMI / LCD
  • OV5640 单目 / 双目到 HDMI / LCD
  • 7 寸触摸、双通道 AD 采集、DA DDS
07 配套资料与出厂自检

到手给的是能跑通的全套工程:硬件手册、原理图、引脚表、例程源码、约束文件、软件与驱动。

硬件手册与原理图

《XC7A35/A100/A200 VER2.1 硬件用户手册》41 页:布局图、尺寸图、逐器件电路分析、J6 / J7 / J11 / J8 / J13 完整引脚映射表;核心板与底板原理图 PDF。

例程源码

46 个 Verilog 例程 + 15 个 Microblaze 例程,另附 AD9226 / AD9767 / 双目摄像头 / EDA8.1 各套餐的配套工程,Vivado 直接打开。

开发环境与约束

Vivado + ModelSim + VSCode 安装说明,A7_V20.xdc 与 mig_ddr3.xdc 现成约束文件,DDR3 控制器按 MIG 配置直接生成。

出厂全检程序

每块板发货前跑一遍:串口 115200 打印全部外设自检结果,HDMI 输出彩条,J8 接屏测显示。内部资料,只提供程序不提供源码。

08 发货清单与下单确认

核心板为裸板(可选亚克力保护罩),屏、摄像头、AD/DA、下载线按需另配,下单前把型号写清。

1

标准发货清单

  • 核心板 ×1(XC7A35TFGG484-2I,已装亚克力保护板)。
  • Type-C 数据线 ×1,下载、串口、供电一根搞定。
  • 资料包(手册 / 原理图 / 引脚表 / 例程)网盘下载。
  • 选配:5V/2A 电源、USB 转 DC 线、7 寸 / 4.3 寸屏、摄像头、AD/DA 模块、EDA8.1 底板。
2

下单前请确认

  • 主芯片:XC7A35T / XC7A100T / XC7A200T(都是 FBGA484)。
  • 是否需要 亚克力保护罩、是否需要配 5V/2A 电源。
  • 配什么屏:4.3 寸 / 7 寸 / 10 寸,是否要触摸。
  • 配什么模块:摄像头型号、AD/DA 型号、是否要 EDA8.1 底板。

选型拿不准?把项目需求发给我们

告诉我们要跑什么(图传 / 高速采集 / Microblaze / 教学实验)和现场接口,工程师帮你配芯片档位和扩展模块。
