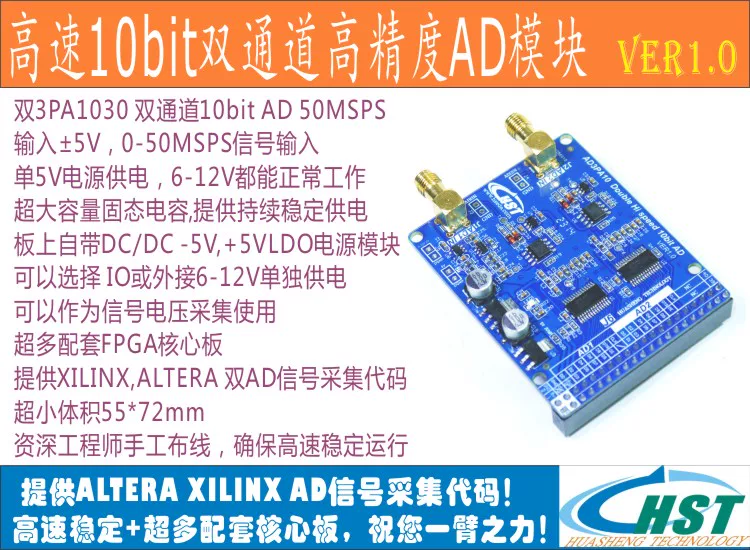

3PA1030 双通道 10bit 50MSPS 高速 AD 采集模块

板上两颗 3PA1030,各带 10 位 50MSPS ADC,一块板就是双通道采集。±5 V 从 SMA 直接进,前级做 1/5 衰减加 1 V 电平搬移,把 −5 ~ +5 V 压进芯片 0 ~ 2 V 的量程;10 位数据、时钟、超量程标志全部引到 40 针排针,插上核心板就能采。

10 bit 50 MSPS × 2 ±5 V 模拟输入 10 位并行 D0–D9 40 Pin 直插 三平台例程

01 一块板两路 AD,各自 50 MSPS

两路不是一颗芯片分时切换,而是 U1、U2 两颗独立芯片,连时钟和输出使能都各走一条线——所以两路可以同频同步采,也可以各跑各的时钟。

两颗芯片,真双通道

U1、U2 各是一片 3PA1030,CLK / OE / OTR 都是独立走线。两路同步采集时把两条 CLK 接同一个时钟源,相位完全一致,做 I/Q 或双路比对不会有多路复用的时间差。

50 MSPS × 10 bit

时钟最高 50 MHz,数据在时钟上升沿被采样。采 1 MHz 正弦时一个周期能拿到 50 个点,波形拆开看没有台阶感,做 5 次以内谐波分析够用。

±5 V 直接进

不用外接衰减器。前级把 −5~+5 V 压到 0~2 V,V_adc = Vin/5 + 1:−5 V 对应 0 V、0 V 对应 1 V、+5 V 对应 2 V。超出量程时 OTR 拉高,程序里能立刻发现削顶。

10 位并行,零配置

没有 I²C、没有寄存器表。OE 拉低、CLK 给上,D0–D9 就一直在动。FPGA 侧一个时钟输出加十来根输入线,约束表填对就能跑。

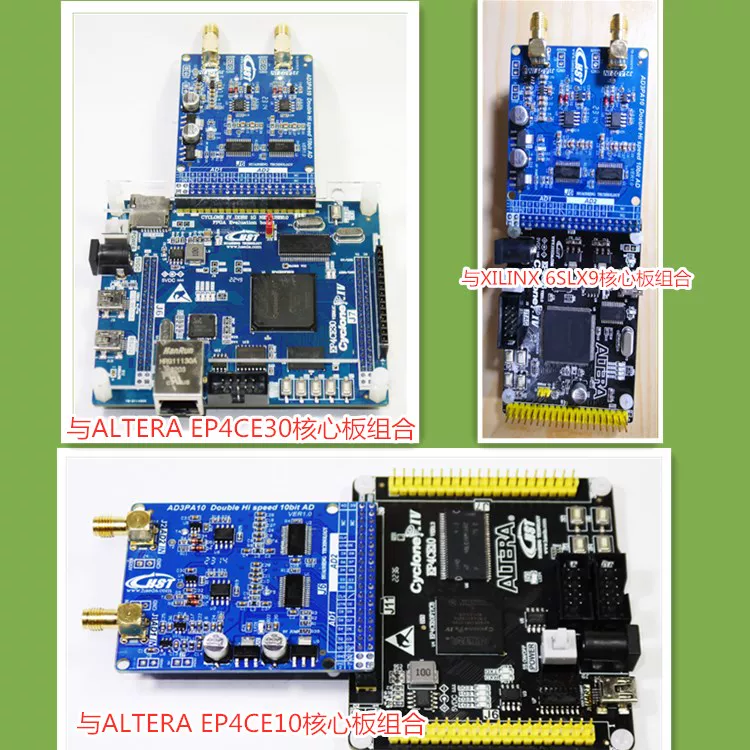

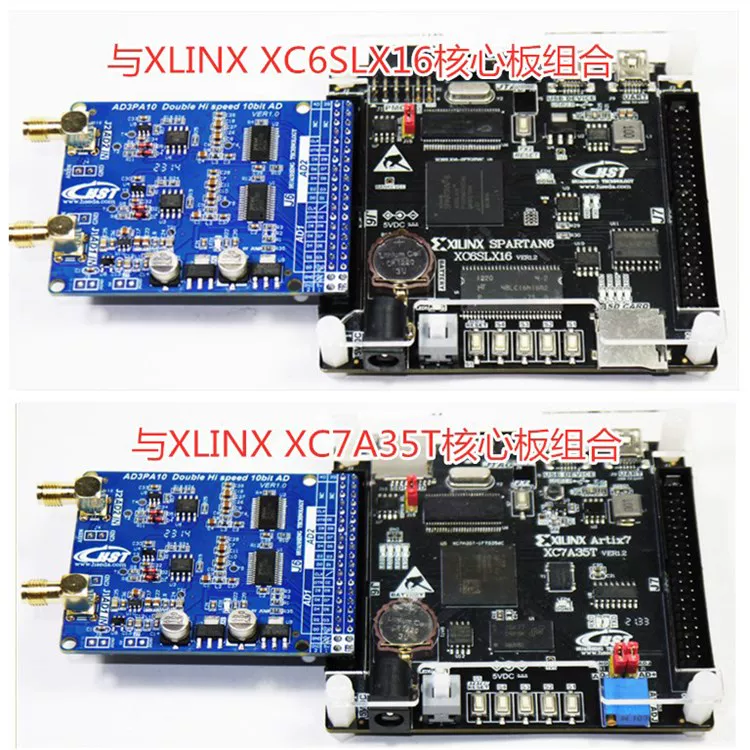

40 针直插核心板

2×20、2.54 mm 排针,直接插华升 EP4CE6/CE10/CE30、XC6SLX16、XC7A35T 等核心板的扩展口。板上 R1/R2/R3 是三个 0Ω 选焊位,出厂按华升接口焊 R1/R3,要接正点原子开发板改焊 R2。

模拟电源单独做

U7 出 3.3 V、U8 出 2.8 V、U10(SGM3204 电荷泵)出 −2.8 V,运放吃 ±2.8 V 双电源;输入串 510 Ω 再经 1N4148 双向钳位,手碰一下探头也不会打坏 ADC。

02 技术参数

ADC 部分取自 3PA1030 手册,模块部分取自 AD3PA1030 VER1.0 原理图与实测。

ADC 芯片3PA1030(3PEAK 思瑞浦),28 脚,内置采样保持放大器与基准源
分辨率10 bit,二进制并行输出
采样率50 MSPS / 每通道(CLK 最高 50 MHz)
采样时刻时钟 上升沿采样,多级差分流水线结构
通道数2 路,U1 / U2 两颗独立芯片
芯片输入量程0 ~ 2 V 单端,0 V → 码 0,2 V → 码 1023
模块输入量程−5 V ~ +5 V,经 1/5 衰减 + 1 V 搬移(V_adc = Vin/5 + 1)
超量程标志OTR(芯片 OVR 脚),输入越界时输出高电平
输出使能OE 低有效;拉高时 D0–D9 呈高阻,可多片共用总线
待机STBY 脚(板上未引出),高电平进入待机

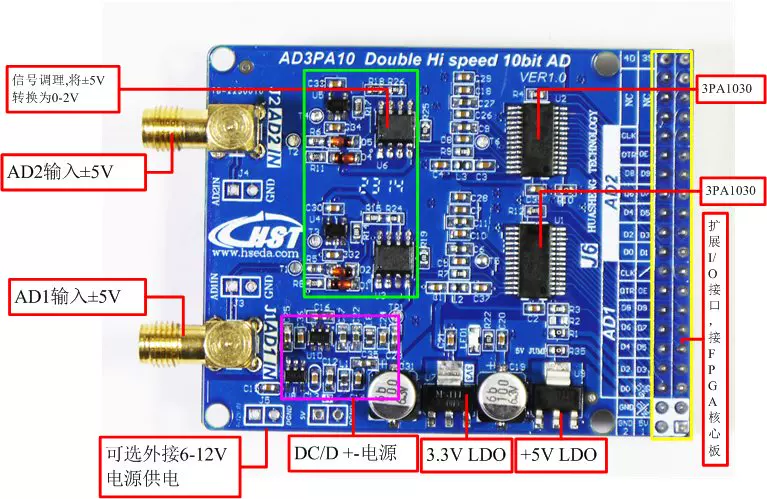

模块与板载资源

模拟前端TPH2501 ×2(输入缓冲)+ TPH2502 ×2(电平搬移),±2.8 V 双电源
输入保护输入串 510 Ω,1N4148 双向钳位,把摆幅限制在运放电源轨之内;模拟地与数字地单点相连
模拟输入座J1(AD1)、J2(AD2)SMA 座;J3 / J4 为 2 针排针,与 SMA 并联,可接线输入
对外接口J6:2×20 排针,2.54 mm,共 40 脚;AD1 占 13 个信号脚,AD2 占 13 个
供电5 V(40 针 1 脚,或 J7 端子);J5 可外接 6~12 V,板上 U9 转 5 V 独立供电
板载电源U9:9 V→5 V;U7:5 V→3.3 V;U8:5 V→2.8 V;U10(SGM3204):+2.8 V→−2.8 V
接口兼容出厂焊 R1/R3 = 华升核心板接口;改焊 R2 = 正点原子接口定义
配套例程Quartus 13.0(SignalTap)、ISE 14.7、Vivado 2016/2018(ILA)

03 从 ±5 V 到 0~2 V:前级怎么接

3PA1030 的 AIN 只吃 0~2 V,而示波器、信号源、传感器输出基本都是 ±5 V 甚至更高。板上把“衰减”和“抬电平”做在两级里:先分压把摆幅压下来,再加 1 V 直流偏置把负半周顶到 0 V 以上,最后送进 ADC。

信号链 一路(AD2 完全相同);括号内为板上位号 ±5 V 输入 SMA J1 / 排针 J3 ÷5 衰减 分压网络 + 1N4148 钳位 TPH2501 缓冲(U4) +1 V 电平搬移 TPH2502 加基准(U3) 输出 0 ~ 2 V 3PA1030 10 bit · 50 MSPS 上升沿采样 板载电源 5 V → U7 3.3 V / U8 2.8 V → U10(SGM3204)电荷泵 → −2.8 V ±2.8 V 双电源供 TPH2501 / TPH2502,输出才能摆到 0 V 以下 D0–D9 + CLK / OE / OTR 合成关系:Vadc = Vin / 5 + 1,−5 V → 0 V,0 V → 1 V,+5 V → 2 V

← 左右滑动看完整信号链 →

信号链 分压、钳位、缓冲、搬移四级都做在板上,用户侧只需要一根 SMA 线;ADC 输出直接进 40 针排针,中间没有寄存器、没有配置总线。

输入电压与码值对照

码值 = 1024 × (Vin + 5) / 10,向下取整。满量程 10 V 对应 1024 个码,折算到输入端 1 LSB ≈ 9.77 mV;折算到 ADC 端约 1.95 mV。

输入 VinADC 端电压输出码值(10 bit)说明
−5.00 V0.00 V0负满量程
−2.50 V0.50 V2561/4 量程
0.00 V1.00 V512零点,正弦的直流中心
+2.50 V1.50 V7683/4 量程
+5.00 V2.00 V1023正满量程
超出 ±5 V饱和000 / 3FF 并 OTR=1削顶,OTR 拉高报警
想换量程:衰减比由前级分压电阻(R5 18K、R8 2K 这一级)与 1 V 基准偏置共同决定。要测 ±10 V 就把分压比调大一倍并相应改偏置,手册第 3 章给了换算方法和公式,动两个电阻即可,不用换 ADC。

04 40 针接口与信号

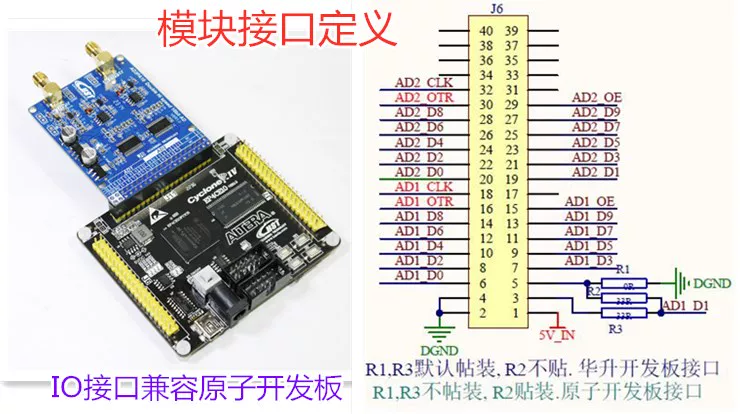

排针旁的丝印按 AD1 / AD2 分成两块,每个方框一格信号,接线时对着丝印找就行。下表按功能归类;具体到某一颗 FPGA 的管脚编号,看资料包里的《双 AD3PA10 引脚映射表》——里面按 12 种核心板逐个列了对照。

信号方向说明
AD1_D0 ~ AD1_D9输出通道 1 的 10 位并行数据,D9 为最高位;二进制原码,0 V 对应全 0
AD1_CLK输入通道 1 采样时钟,FPGA 输出,最高 50 MHz,上升沿采样
AD1_OE输入输出使能,低有效;拉高时 D0–D9 高阻,可让出总线
AD1_OTR输出超量程标志(芯片 OVR),输入越界时为高,可直接接 LED 或中断
AD2_D0 ~ AD2_D9输出通道 2 数据,位序与通道 1 相同
AD2_CLK / OE / OTR—通道 2 的时钟、使能、超量程,与通道 1 完全独立
5V电源1 脚,由核心板扩展口供电;模块功耗主要由运放和 LDO 决定
GND地2 脚及扩展口其余地脚,模拟地与数字地在板上单点相连
NC—高号码脚为空脚(丝印标 NC),留作机械定位与兼容
插之前先对丝印:两块板对插时,5 V 与 GND 的位置必须以核心板扩展口的丝印为准,插反会直接短路电源。板上 R1/R2/R3 是接口定义的选焊位,出厂焊 R1/R3(华升接口),换成正点原子开发板时改焊 R2,具体见模块背面的丝印说明。

05 时序与 FPGA 侧怎么写

ADC 在 CLK 上升沿采样,出来的数据相对时钟有一小段延迟。例程的做法是:把 50 MHz 系统时钟反相后送给 AD,采集逻辑仍用系统时钟上升沿锁存——锁存点正好落在 AD 时钟下降沿之后,数据最稳的位置。

采样时序 例程中 AD_CLK = ~clk_50M,锁存用 clk_50M 上升沿 CLK D0–D9 N N+1 N+2 N+3 N+4 S1 S2 S3 S4 20 ns @ 50 MHz 采样时刻(上升沿) 数据更新(下降沿之后)

← 左右滑动看完整时序 →

时序 S1–S4 是 ADC 的采样时刻,都落在 CLK 上升沿;数据在时钟下降沿之后才翻到下一个码值,所以主控在“下一个上升沿”锁存,取到的是完整的 N 号数据。

顶层模块(摘自配套例程)

module hs_dual_ad( input sys_clk , // 系统时钟 50 MHz input [9:0] ad0_data, // AD1 数据 input ad0_otr , // AD1 超量程 output ad0_clk , // AD1 采样时钟 output ad0_oe , // AD1 输出使能 input [9:0] ad1_data, // AD2 数据 input ad1_otr , output ad1_clk , output ad1_oe ); assign ad0_oe = 1'b0; // 低有效,常开 assign ad1_oe = 1'b0; assign ad0_clk = ~clk_out1; // 50 MHz 反相 180° assign ad1_clk = ~clk_out1;
三个实验:SignalTap / ILA 抓波形、LCD 显示实时电压、串口上报电压值。手册里的示范信号是 1 MHz 正弦(幅值 9 V)加 1 MHz 三角(幅值 5 V),50 MSPS 下一个周期 50 个点,抓 1024 点就能看 20 个整周期。

06 上电实测

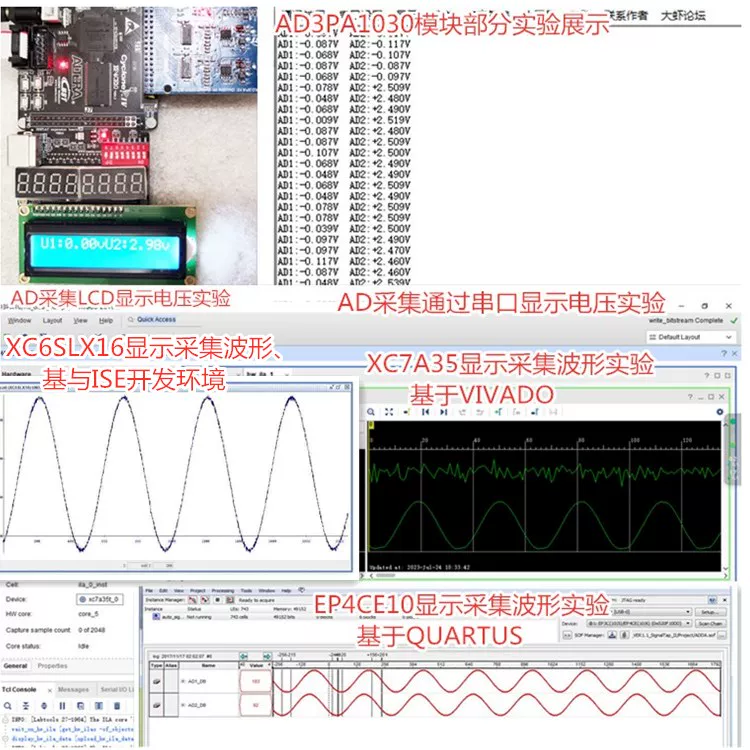

模块插在 EP4CE10 核心板扩展口上,两路 SMA 接信号发生器,LCD 实时显示换算后的电压值;同一份数据在 SignalTap 与 ILA 里都能直接看码值。

EP4CE10 核心板插着 3PA1030 模块,两路 SMA 接信号源,LCD1602 显示 U1:0.00V / U2:2.98V
整机实测 EP4CE10 核心板 + 3PA1030 模块,两路 SMA 进信号,LCD 显示换算回来的电压(U1 未接信号读 0.00 V,U2 接 2.98 V 直流)。
Quartus SignalTap 抓到的 ad_data 波形,AD1_DB 与 AD2_DB 两路正弦
SignalTap AD1_DB、AD2_DB 两路同时抓,波形是干净的正弦;把波形样式切到 Analog 就能直接看形状,切回 Digital 看码值。
Vivado ILA 的 Bus Plot 曲线,码值在 110~921 之间摆动
Vivado ILA(XC6SLX16) 一屏 1024 点看 3 个多周期,码值在 110 ~ 921 之间摆动,反算回输入约 −3.9 V ~ +4.0 V,与信号源设定的幅值对得上。

07 版本、资料与选型

焊接方式分三种,按你手上核心板的扩展口选;资料包里有手册、原理图、12 种核心板的引脚映射表和三平台例程。

红色(背面焊双排母)模块直接插在核心板排针上,最常用;高度低,插上后不挡其他扩展板
绿色(正面焊排针)排针朝上,方便用杜邦线转接或飞线到别的板子
紫色(IO 不焊)只焊元器件,排针自己按需焊,适合直接焊线做在机箱里
SMA 线可选不带线 / 1 条 / 2 条;配信号源、滤波器时一起发更省事

3PA1030 模块使用说明书

18 页,含芯片框图、时序、衰减电路、管脚分配与三平台下载步骤。

百度网盘(提取码 hsed)

模块原理图(AD3PA1030V10)

前级衰减与钳位、±2.8 V 电源、40 针定义都在图上,PDF 可直接打印。

双 AD3PA10 引脚映射表

Excel,覆盖 EP4CE6/10/30、EP2C8/35、EP3C25、XC3S400、XC6SL9/16、XC7A35T 等 12 种核心板。

三平台采集例程

Quartus 13.0(SignalTap)、ISE 14.7、Vivado 2016/2018(ILA),含 LCD 与串口显示电压的版本。

同门怎么选

型号关键指标适合场景
3PA1030(本页)双通道 · 10 bit · 50 MSPS · ±5 V 直入中频信号、双路比对、虚拟示波器前端;要并行口、要便宜
AD9238双通道 · 12 bit · 65 MSPS · ±5 V要更高分辨率与信噪比,脚位兼容 AD9226
ADS12568 通道 · 24 bit · 30 kSPS · PGA慢速高精度:称重、热电偶、桥式传感器
AD76068 通道同步 · 16 bit · 200 kSPS多路工频信号、电力监测,内置抗混叠滤波

要改量程、换接口或配整套采集方案?

把核心板型号、输入范围和目标采样率发给我们,按你的接口配好线束、改好前级电阻再发。
