XILINX Artix7 XC7A35T VER1.1 FPGA/Microblaze SOPC USB2.0开发板

一、产品图片

核心板的IO接口和位置与我们的XILINX XC6SLX16核心板完全兼容,因此2种核心板是可以互换使用的。

硬件用户手册下载链接:https://pan.baidu.com/s/1vEJ1x3I9VgTbwY0BSrDLEA 提取码:ngf7

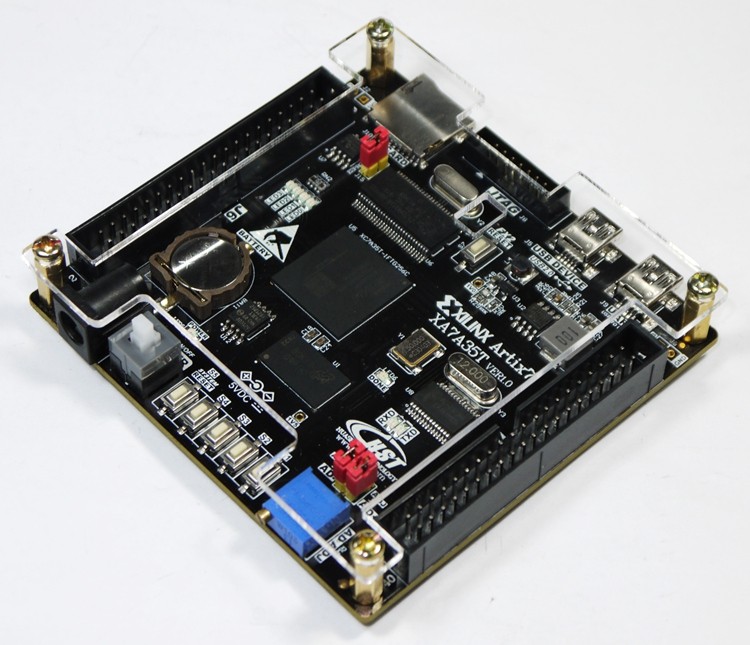

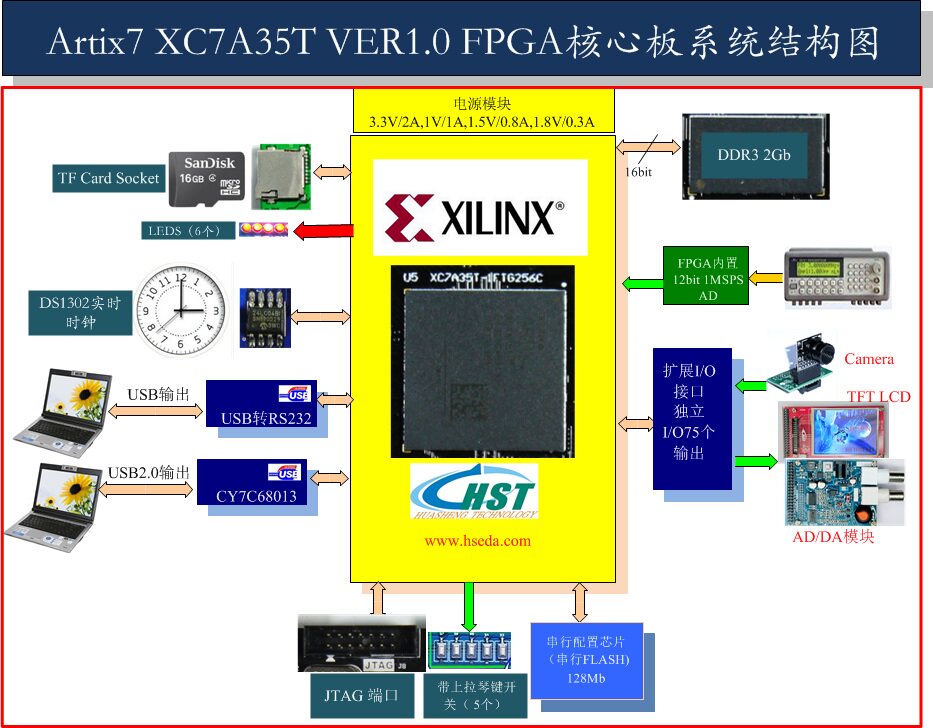

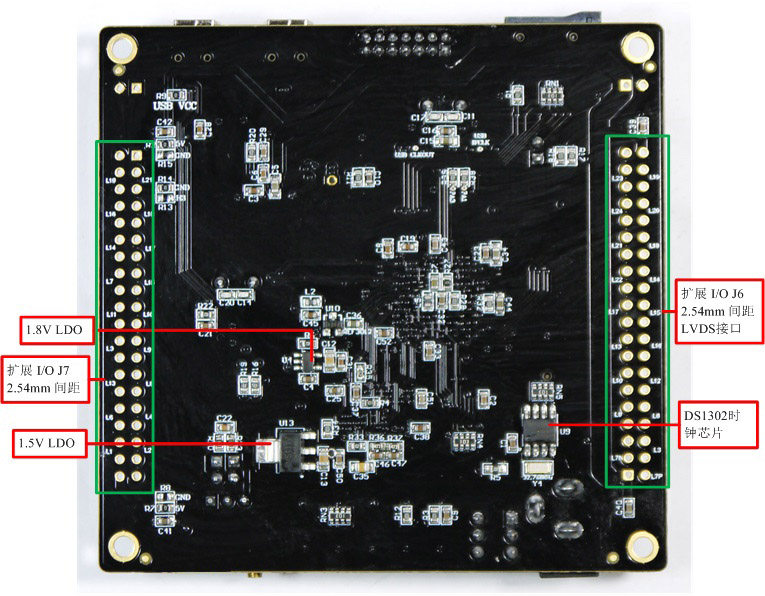

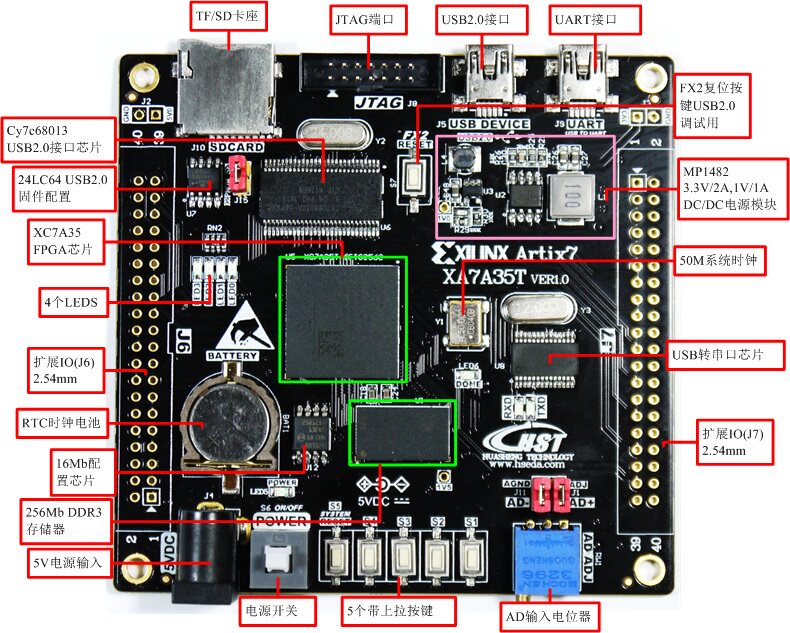

二.核心板结构布局图

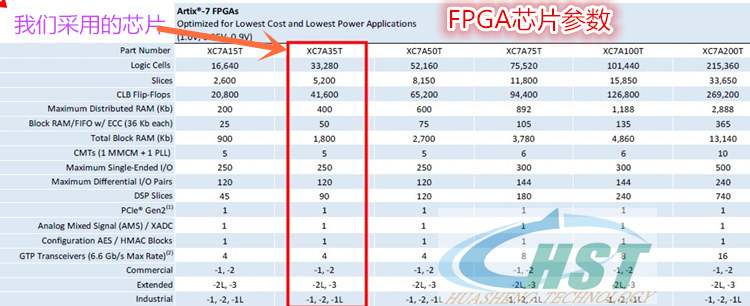

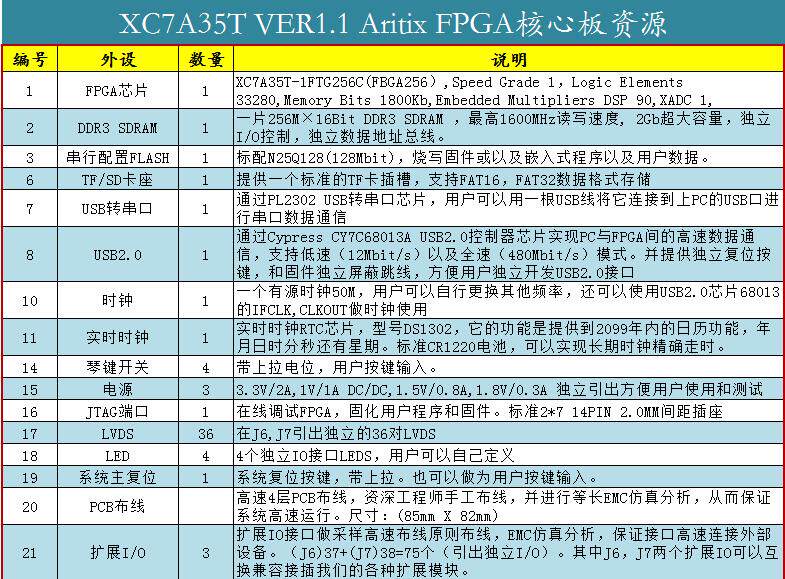

三、FPGA核心板资源

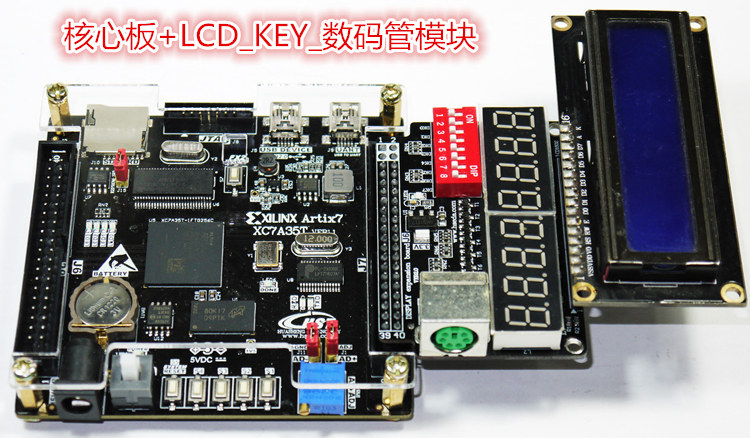

四.核心板与部分扩展板组合结构展示

( 比较多扩展模块让您任意组合,解决教学和科研中的各种需求!)

高速AD/DA模块+2.8/3.2寸TFT LCD触摸屏模块组合

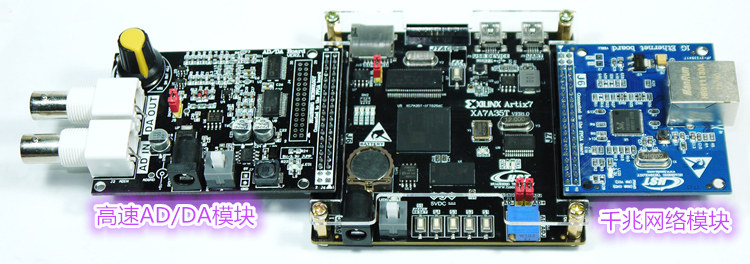

高速AD/DA模块+千兆网络模块组合

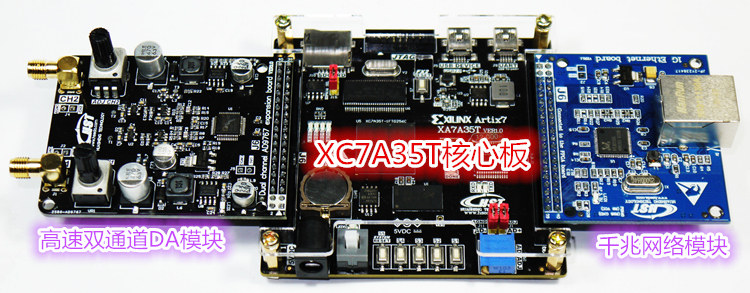

高速双通道DA AD9767模块+千兆网络模块组合

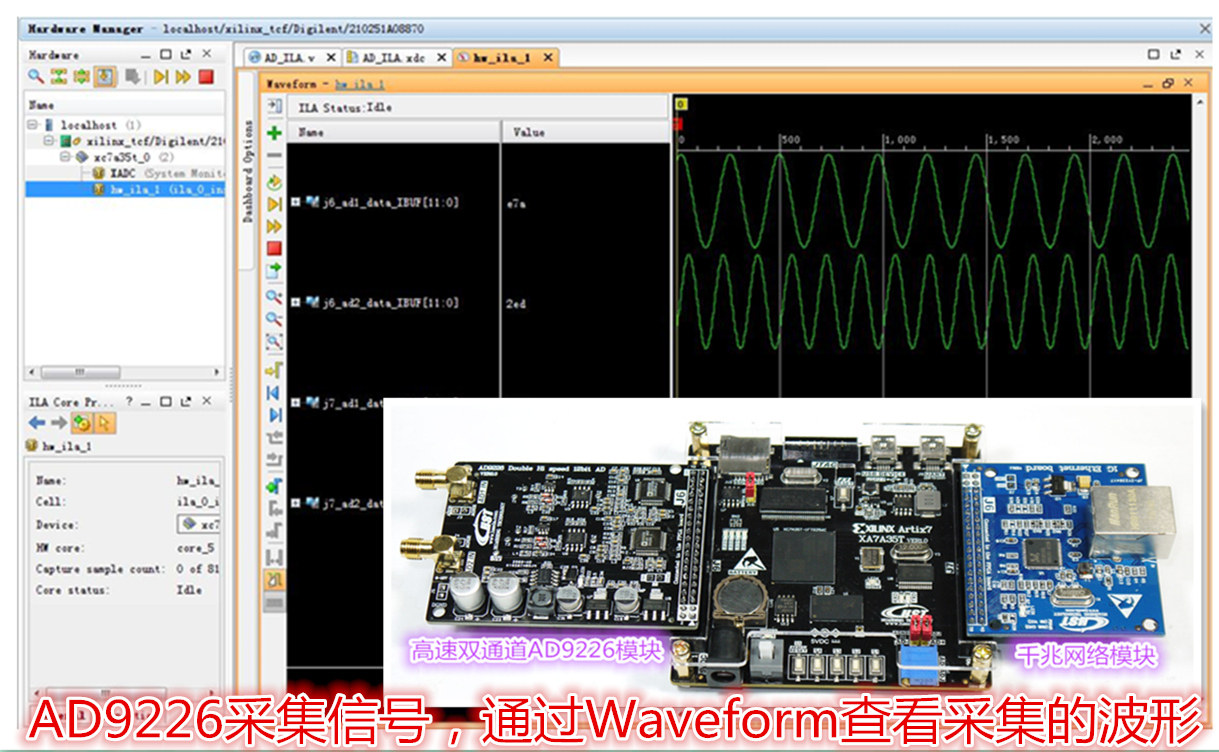

高速双通道AD9226+千兆网卡模块组合

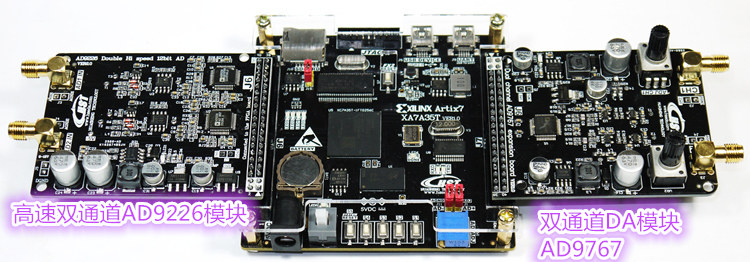

高速双通道AD9226+双通道DA模块组合

摄像头+VAG模块+千兆网络模块

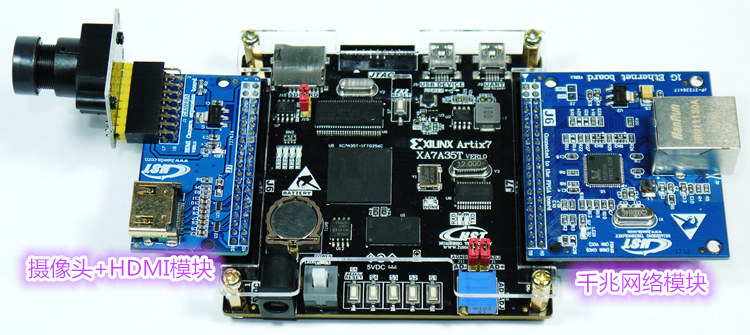

摄像头+HDMI模块+千兆网络模块

双摄像头采集模块+千兆网卡模块组合

五、部分实验效果展示

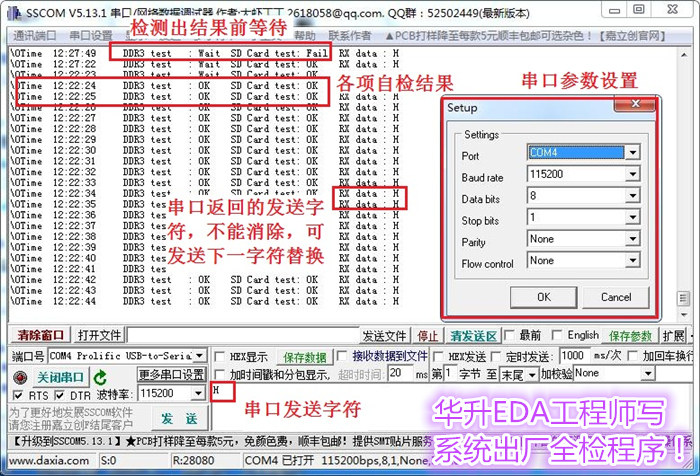

系统自检程序

OV7725摄像头采集图像通过USB2.0传输到PC端显示保存

(将采集的摄像头程序先保存到DDR3经过转换处理以后,然后通过USB2.0传输到PC端显示保存为BMP格式图像)

将采集的图像通过USB2.0传输到PC端显示保存,图像清晰稳定,没有一点卡制。充分体现了FPGA核心板高速稳定,USB2.0传输处于高速模式。

视频采集实验视频欣赏下载链接: https://pan.baidu.com/s/1gfFsZez

http://v.youku.com/v_show/id_XMzEwMjYyOTE2NA

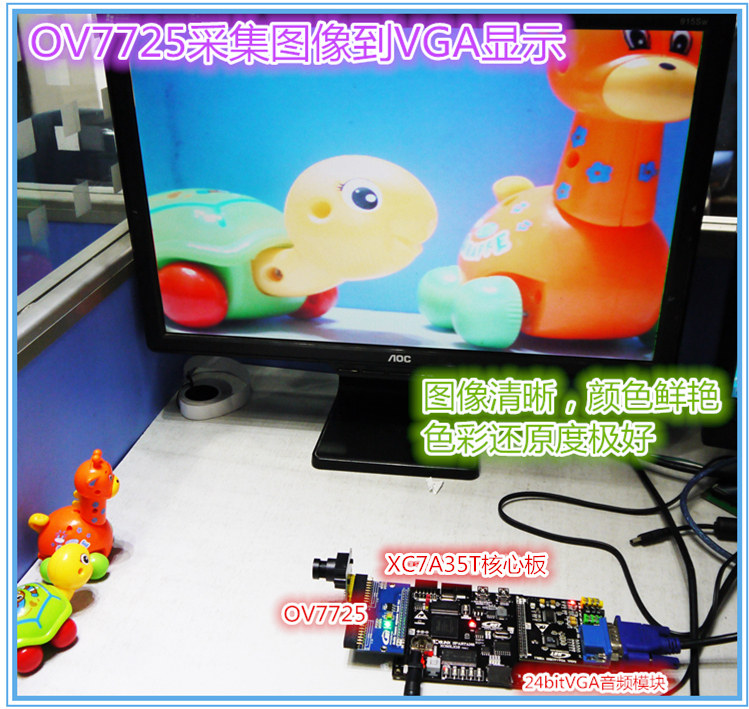

OV7725摄像头采集图像通过VGA显示效果(VERILOG代码)

(将采集的摄像头程序先保存到DDR3经过转换处理以后,然后通过VGA显示)

500W像素OV5640摄像头采集图像到VGA显示效果(VERILOG代码)

(将采集的OV5640摄像头程序先保存到DDR3经过转换处理以后,然后通过VGA显示)

OV5640采集视频图像通过千兆网络传输到PC端显示保存(可以保存为.AVI和JPG格式)

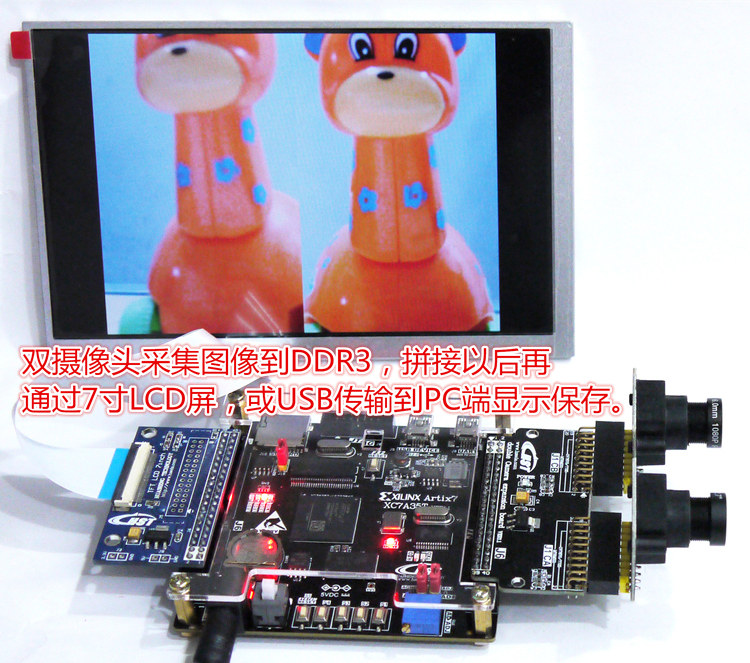

双摄像头立体视觉采集到7寸LCD显示

(实现左右摄像头切换,上下拼接,左右拼接显示,通过扳上按键进行切换)

双摄像头采集到7寸LCD显示视频

http://pan.baidu.com/s/1mhNQfSO

将双OV7725图像采集到DDR3然后拼接转换以后通过USB2.0传输到PC端显示保存

(可以实现左右拼接,上下,单独左右显示并可以在FPGA做各种算法)




摄像头将采集的图像先保存到板上DDR3,通过FPGA各种算法处理以后然后通过USB2.0传输到PC端显示保存,

这样就可以通过我们提供的上位机MFC程序(基于VS2010)进行各种处理!

高速AD/DA模块数据采集实验(VERILOG代码)

(DA通过DDS产生不同波形,高速AD模块采集以后到TFT液晶屏显示)

实验视频欣赏百度网盘下载地址:http://pan.baidu.com/s/1nuVLFBz

优酷视频链接!

http://v.youku.com/v_show/id_XMjcxMzgyODY5Mg

六、 配套软件和开发环境

  1. 开发环境:VIVADO2016(仅供学习,请不要用于商业目的)
  2. 提供与实物100%对应的PDF原理图

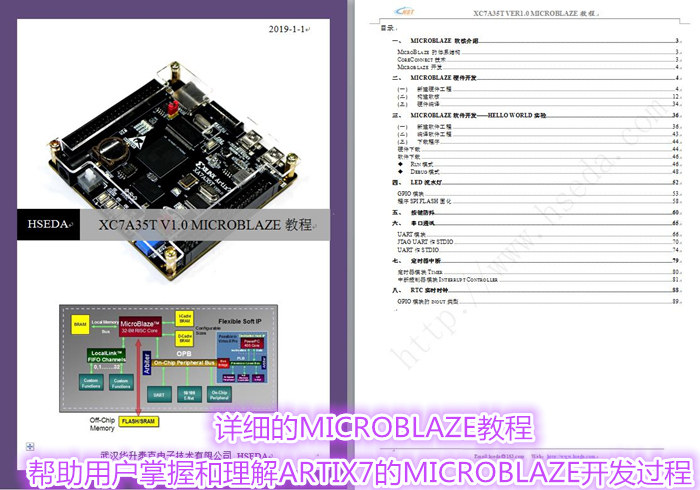

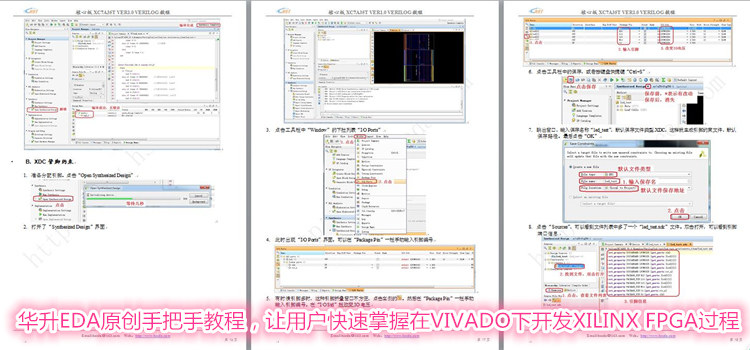

  3. VIVADO使用视频教程
  4. XILINX USB CABLE安装使用视频教程

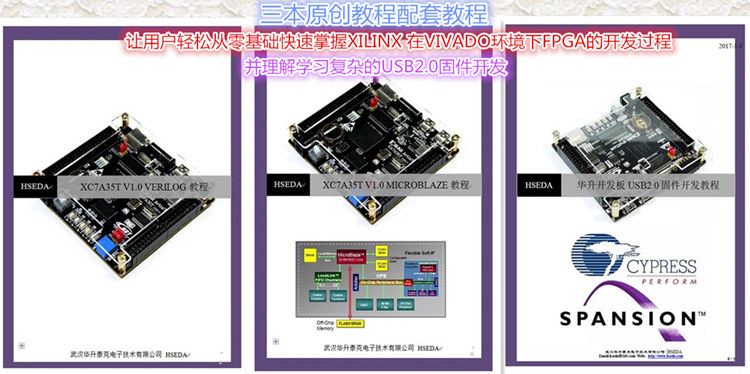

  5. 附送大量开发学习资料,资料太多,不能一一列举,让您想看也看不完!










实验例程清单




八、发货清单(标准配置)

  1. XILINX XC7A35T V1.0 FPGA核心板   1块
  2. USB转DC电源线                    1条
  3. MINI USB2.0通讯线                1条
  4. 铜柱                            1套
  5. 送亚克力保护板                   1块
  6. 配套资料和实验例程开发环境  (通过网盘给用户)
