USB BLASTER (Ver.C) 下载线

   售价:60(元)

   华升EDA自主研发 我们的每根下载线都通过对性能要求严格的测试,保证质量.

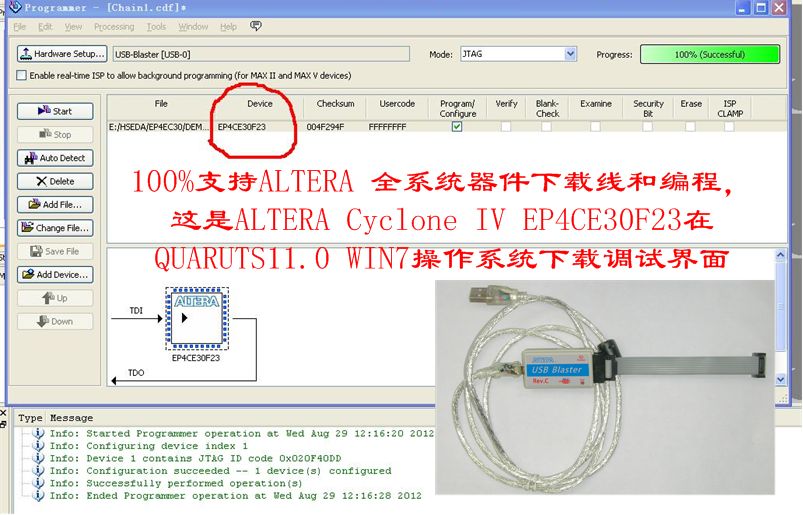

  100%兼容ALTERA usb-blaster 性能和ALTERA原厂产品一致!!!,全面支持最新的QUARTUS11.0,12.0 NIOS2 IDE环境下调试NIOS,XP,WIN7等各种操作系统和环境。

  超小体积,1/2名片长度。高强度ABS外壳,采用高品质专用PP膜贴膜!!! 每个都有唯一条码编号。

USB BLASTER cable用户指南

USB BLASTER安装视频教程下载

USB BLASTER驱动下载(XP)

USB BLASTER驱动下载(WIN7)

  采用USB2.0 mini USB接口体积更小,采用优质专用PP贴膜。不是那种很山寨的彩色打印纸,或不干胶贴膜所能比拟。可以防止刮伤和方便清洁,保证产品长久如新。

每条下载线都经过严格测试,并有唯一条码编号,JTAG线可以方便更换

提供USB2.0优质带磁环通讯线,保证连接可靠和传输稳定

    目前很多USB BLASTER下载线不能正确烧写和调试CYCLONE III器件,还有部分质量低劣产品会出现烧毁昂贵FPGA目标芯片的问题。华升EDA凭借10多年在CPLD,FPGA开发方面的经验,将最大限度保证我们产品的兼容性和稳定性。 由于采用独特隔离驱动技术,全面支持热拔插。采用1.5米长高质量的USB2.0线,从而保证了下载的稳定。




1.支持 1.5V,1.8V, 2.5V, 3.3V 和5.0V 应用系统
2.支持ALTERA 公司全系列器件

  CPLD:MAX3000、MAX7000、MAX9000 和MAX II 等
  FPGA:Stratix、Stratix II、Stratix II ,Cyclone、Cyclone II、Cyclone III、ACEX 1K、APEX 20K 和FLEX 10K等
  主动串行配置器件:EPCS1、EPCS4、EPCS16等
  增强配置器件:EPC1、EPC4 等。

  目前已经测试过的芯片有

  Cyclone-------EP1C3、EP1C6、EP1C12、EP1C20
  Cyclone II----EP2C8、EP2C35,EP2C70

   Cyclone III---EP3C10,EP2C25,EP3C40,EP3C80

   Cyclone IV----EP4CE15,EP4CE30,EP4CE115

   Cyclone IV GX-EP4CG15,EP4CGGX75

   Stratix II---EP2S130,EP2S90

   Stratix III---EP2SE50,EP3SL70
  FLEX10K------ EPF10K10、EPF0K30
  ACEX1K------- EP1K30
  MAX7000-----MAX7128SLC84、MAX7128AETC100
  MAX3000-----MAX3128
  EPCS----------EPCS1、EPCS4、EPCS16. EPCS64,EPCS128
  EPC------------EPC1、EPC4


4.支持三种下载模式(AS和JTAG)
  测试上面的芯片时,采用了二种不同的编程模式
  JTAG 下载模式 :Cyclone、Cyclone II、Cycone III, Stratix II、Flex10K、Acex1K、Max7000 和Max3000
          测试时采用
  主动串行(AS)模式:EPCS1 和EPCS4、EPCS16

5.速度快
  下载FPGA 配置程序是ByteblasterII 的6 倍。在一些速度要求高的应用场合下仍可使用


6.能够很稳定的调试NIOS和烧写NIOS下面的FLASH

  说明这点很重要,如果下载线做的不稳定,将不能正常调试NIOS和正确烧写FLASH.

在QUARTUS9.1下面进行SOF文件下载



AS模式对EPCS64器件的配置和校验

很多质量低劣的USB BLASTER下载线不能正确配置EPCS64等大容量的配置芯片



NIOS II9.1下烧写FLASH 存储器



由于是最新的VER C固件NIOS II9.1下面调试运行NIOS程序不会出现版本过低的报警





7.使用方便
  只有要USB 口的计算机都能使用USB-Blaster。不象ByteblasterII 那样要求计算机带有并口。
  目前许多笔记本电脑,甚至台式机都不再配备并口,此时ByteblasterII 将无法使用。
