USB BLASTER下载线 VER3.1

    本公司USB BLASTER下载线软件已经升级,老版本用户如有需要可以与本公司直接联系,免费为用户升级软件。

华升EDA自主研发 我们的每根下载线都通过对性能要求严格的烧写FLASH的严格测试,保证质量.

价:(RMB) 90(保修2年)

购买我们其它EDA产品,如果一起购买USB BALSTER下载线只需要花70(元)购买本产品

100%兼容ALTERA usb-blaster 性能和ALTERA原厂产品一致!!!

采用高速、高稳定性FT245+CPLD方案,不是普通的单片机或单独68103方案所能比的低稳定和低兼容方案所能比拟的。

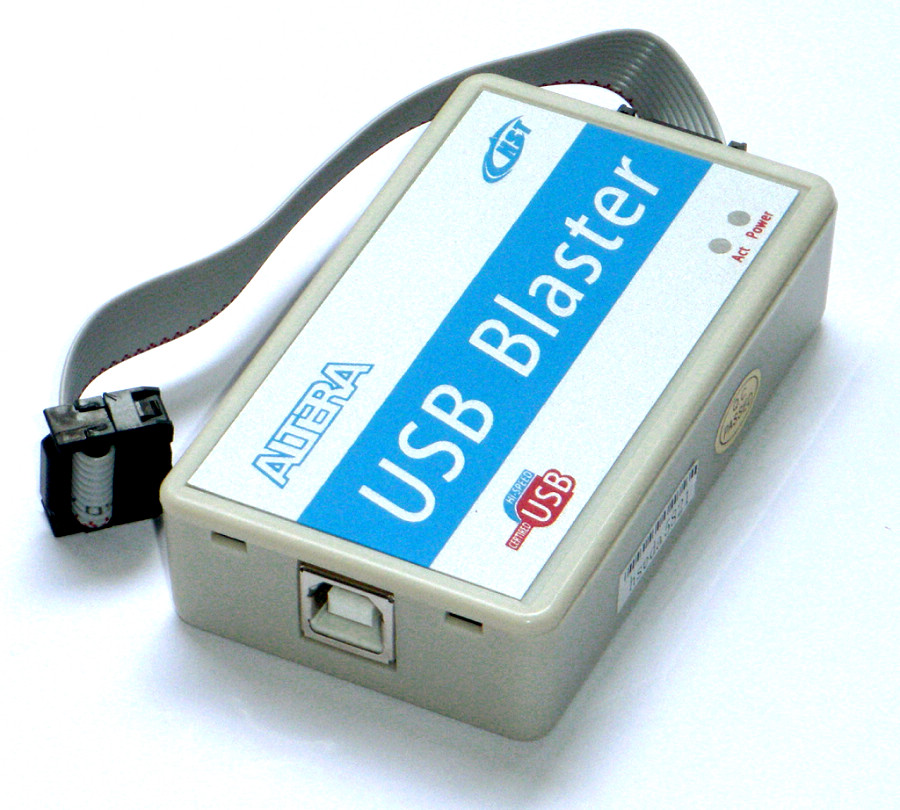

超小体积,一张名片长度。高强度ABS外壳,采用专用丝印PP膜!!! 每个都有唯一条码编号,采用方形USB B口连接,从而保证了连接的可靠性,JTAG排线用户可以自行拔下更换。

USB BLASTER cable用户指南

USB BLASTER安装视频教程下载

USB BLASTER驱动下载

USB BLASTER驱动下载(WIN7)

采用可靠连接的USB B口与通信线连接

用户可以方便的更换JTAG排线

采用高品质纯铜USB2.0通信线,和精美包装

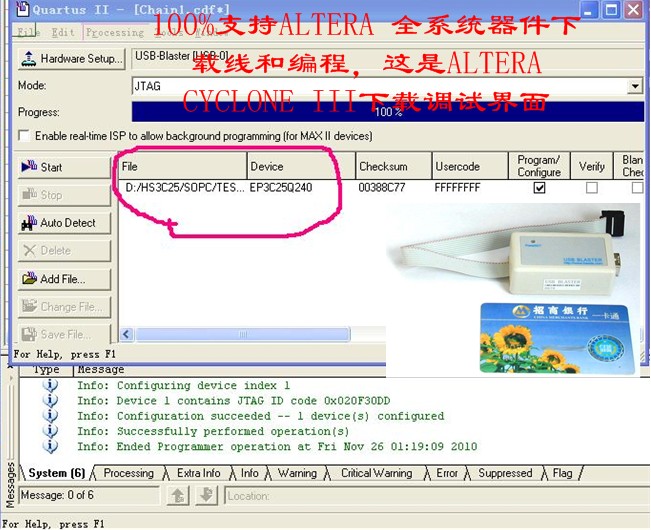

    目前很多USB BLASTER下载线不能正确烧写和调试CYCLONE III器件,还有部分低价产品会出现烧毁目标芯片的问题。华升EDA凭借10多年在CPLD,FPGA开发方面的经验,将最大限度保证我们产品的兼容性和稳定性。

1.支持 1.5V,1.8V, 2.5V, 3.3V 和5.0V 应用系统
2.支持ALTERA 公司全系列器件

  CPLD:MAX3000、MAX7000、MAX9000 和MAX II 等
  FPGA:Stratix、Stratix II、Stratix II ,Cyclone、Cyclone II、Cyclone III、ACEX 1K、APEX 20K 和FLEX 10K等
  主动串行配置器件:EPCS1、EPCS4、EPCS16等
  增强配置器件:EPC1、EPC4 等。

  目前已经测试过的芯片有

  Cyclone-------EP1C3、EP1C6、EP1C12、EP1C20
  Cyclone II----EP2C8、EP2C35,EP2C70

   Cyclone III---EP3C10,EP2C25,EP3C40,EP3C80

   Cyclone IV---EP4CE15,EP4CE30,EP4CE115

   Stratix II---EP2S130,EP2S90

   Stratix III---EP2SE50,EP3SL70
  FLEX10K------ EPF10K10、EPF0K30
  ACEX1K------- EP1K30
  MAX7000-----MAX7128SLC84、MAX7128AETC100
  MAX3000-----MAX3128
  EPCS----------EPCS1、EPCS4、EPCS16. EPCS64,EPCS128
  EPC------------EPC1、EPC4


4.支持三种下载模式(AS和JTAG)
  测试上面的芯片时,采用了二种不同的编程模式
  JTAG 下载模式 :Cyclone、Cyclone II、Cycone III, Cycone Iv,Stratix II、Flex10K、Acex1K、Max7000 和Max3000
          测试时采用
  主动串行(AS)模式:EPCS1 和EPCS4、EPCS16

5.速度快
  下载FPGA 配置程序是ByteblasterII 的6 倍。在一些速度要求高的应用场合下仍可使用


6.能够很稳定的调试NIOS和烧写NIOS下面的FLASH

  说明这点很重要,如果下载线做的不稳定,将不能正常调试NIOS和正确烧写FLASH.

在QUARTUS11.0下面对CYCONE IV 进行SOF文件下载



AS模式对EPCS器件的配置和校验



NIOS II下烧写FLASH 存储器

速度是并口BLASTER II下载线速度的10倍







华升EDA原厂方案版USB BLASTER下载线和廉价单片机或68013结构下载线的烧写速度比较。100%真实烧写界面截图。





7.使用方便
  只有要USB 口的计算机都能使用USB-Blaster。不象ByteblasterII 那样要求计算机带有并口。
  目前许多笔记本电脑,甚至台式机都不再配备并口,此时ByteblasterII 将无法使用。
