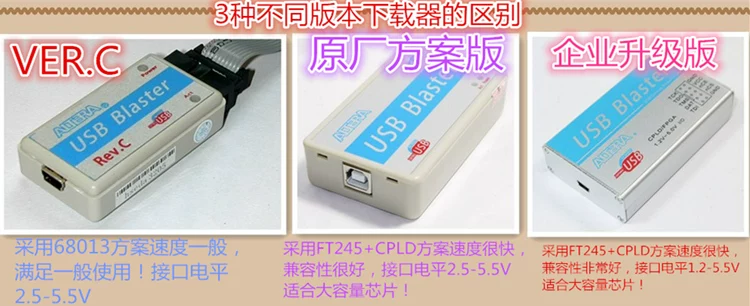

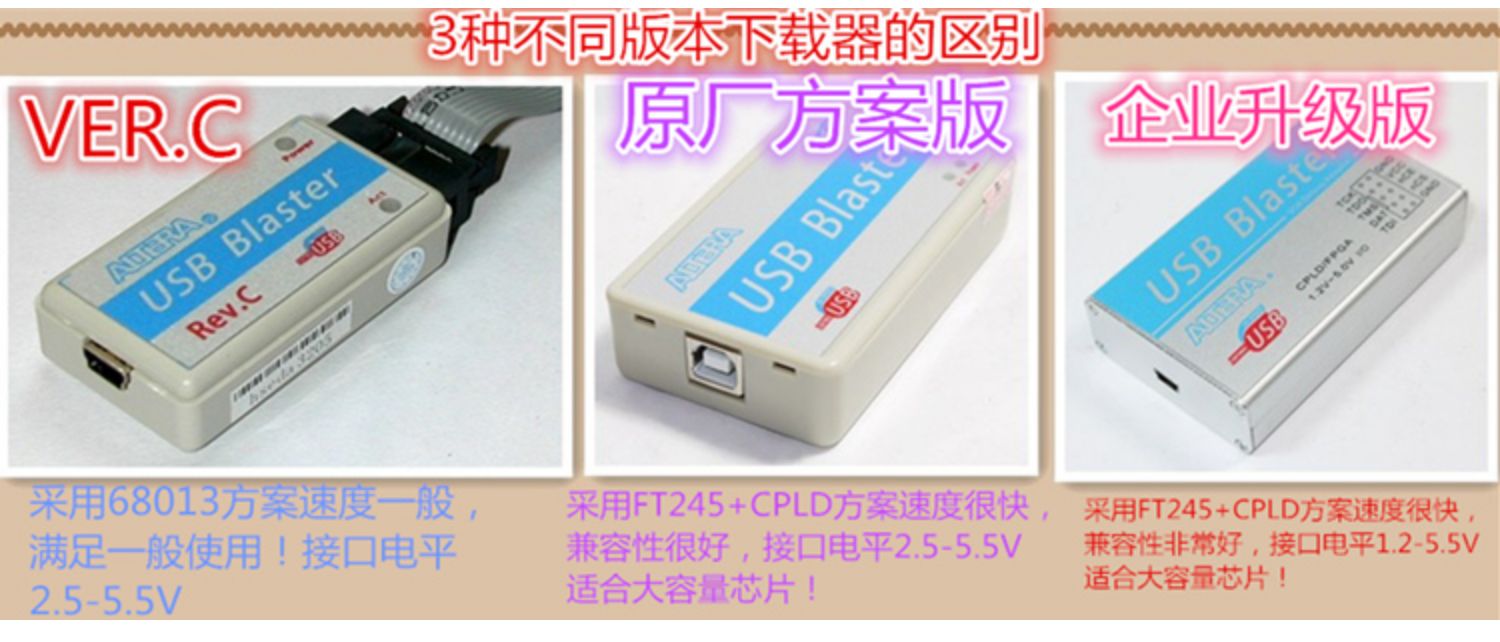

01 三个版本,一句话分清
三种线在 Quartus 的 Hardware Setup 里都显示成 USB-Blaster [USB-0],驱动通用,插的也是同一根 10 针排线——从软件界面完全看不出区别。真正的差别只有三条:主控方案决定烧写速度,接口电平范围决定能接什么板子,外壳与接口决定插拔手感和耐用度。
| 对比项 | VER.C | 原厂方案版 | 企业升级版 |
|---|---|---|---|
| 主控方案 | 68013 系列 USB 单片机,软件产生 JTAG 时序 | FT245RL + EPM3064 CPLD,硬件状态机产生 JTAG 时序 | 同原厂方案(FT245 + EPM3064) |
| 时钟 | 单时钟 | 6 M + 24 M 双有源晶振,USB 与 CPLD 各自独立 | 双有源晶振 |

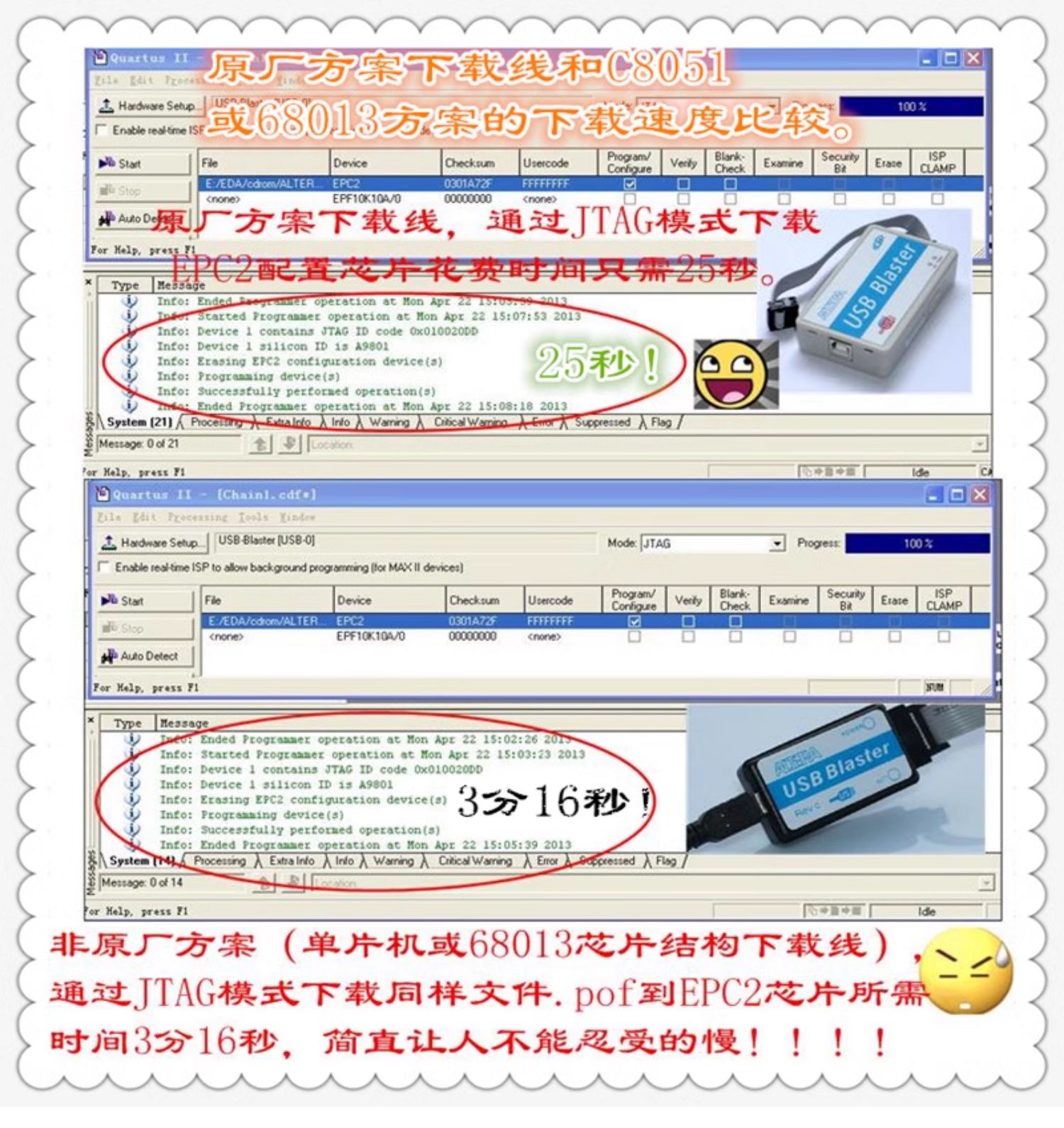

| 烧写速度 | 一般 EPC2 约 3 分 16 秒 | 快 EPC2 约 25 秒 | 快(同原厂方案) |
| 接口电平 | 2.5 – 5.5 V | 2.5 – 5.5 V | 1.2 – 5.5 V,10 档自适应 |
| 外壳 | ABS,黑色光面或乳白贴膜 | 乳白 ABS,方口 USB B,专用丝印 PP 膜 | 铝合金一体外壳,MINI USB 2.0 |
| 热插拔 | 不建议,先断目标板电源 | 不建议,先断目标板电源 | 支持,接口隔离完整 |
| 低压目标板 (1.2 / 1.5 / 1.8 V) | 不支持 | 不支持 | 支持 |
| 大容量配置器件 (EPCS64 / EPCS256) | 很慢,可烧但耗时 | 推荐 | 推荐 |
| 典型用途 | 学习、实验、小容量 CPLD | 开发调试、批量烧写、EPCS 烧录 | 低压器件、国产 AGM、现场调试 |
| 价格档位 | 最低 | 中 | 最高 |
← 左右滑动查看完整对比 →

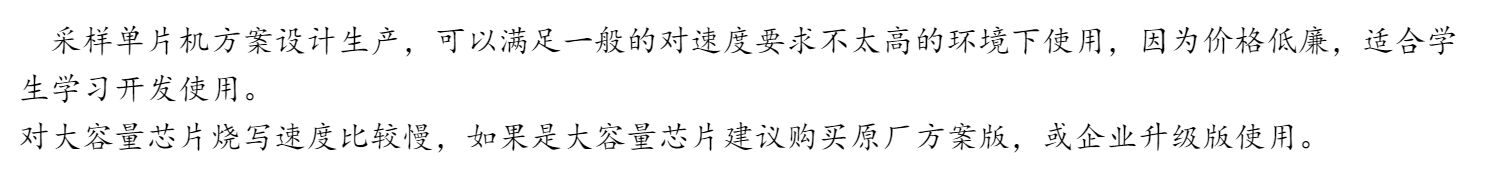

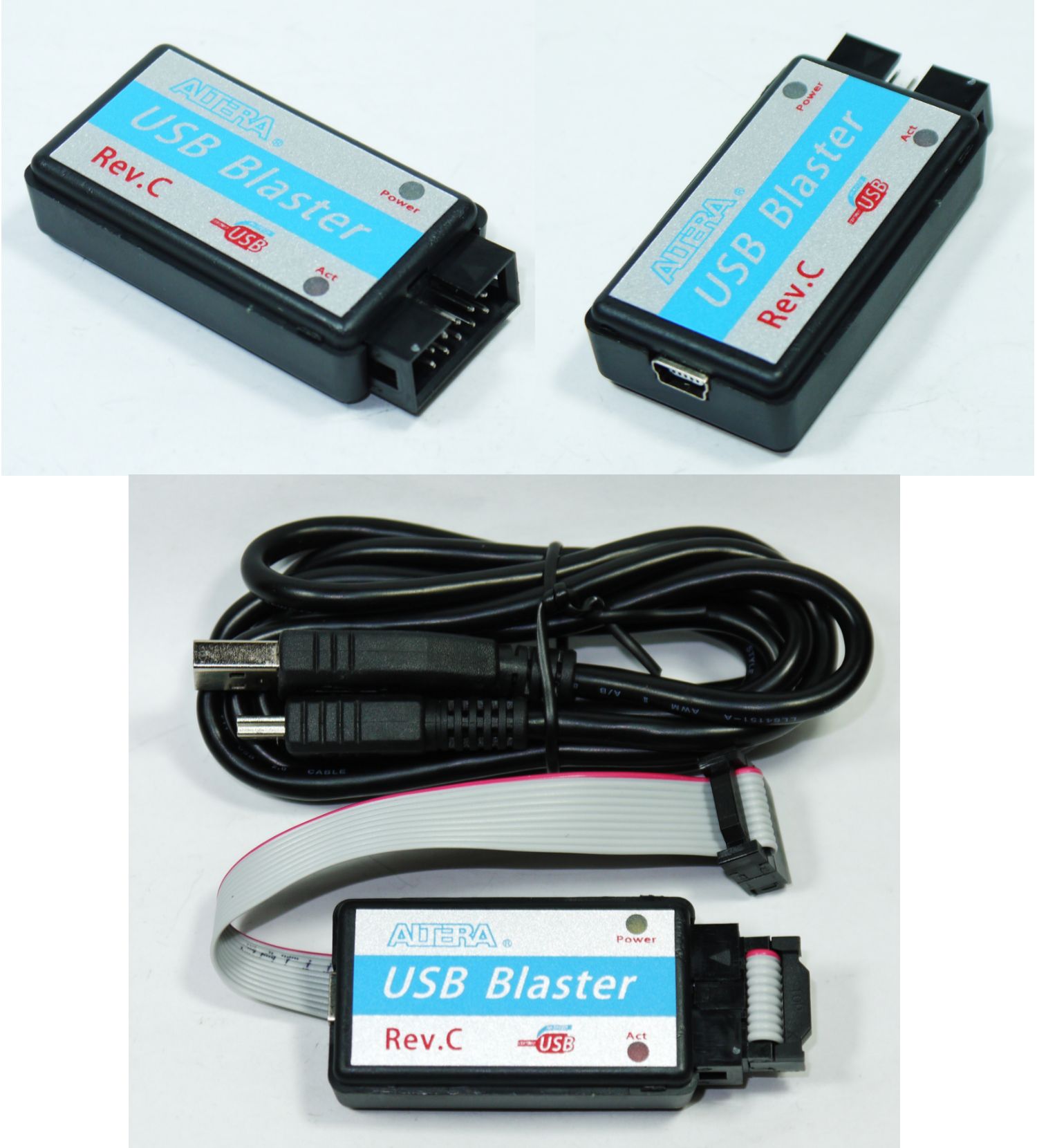

USB Blaster VER.C
68013 单片机方案- USB 单片机直接翻转 GPIO 产生 JTAG 波形
- 接口电平 2.5–5.5 V,覆盖 3.3 V 与 5 V 目标板
- ABS 外壳 + 贴膜,体积约半张名片,随身带
- 小容量 CPLD、单次烧写完全够用
烧 MAX II、EPM7128 这类小器件,几百毫秒的差别感受不到;烧 EPCS 就要等。

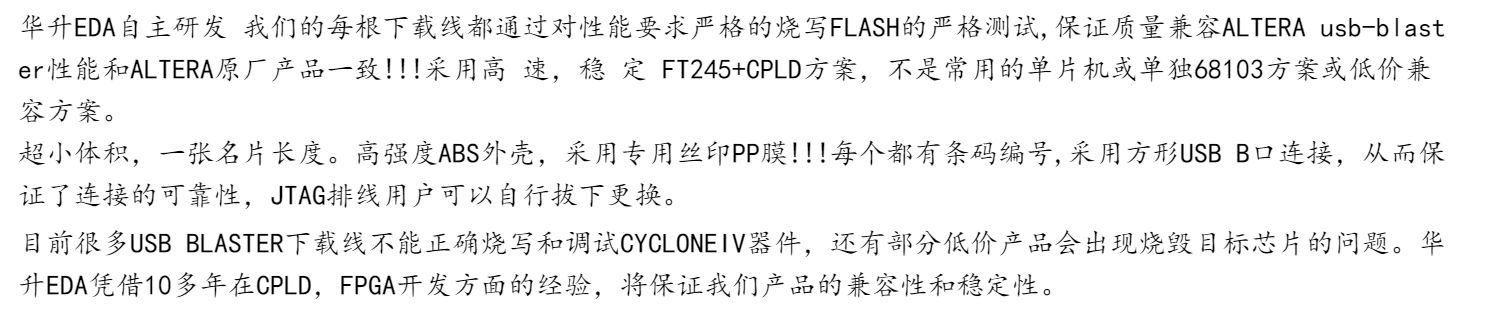

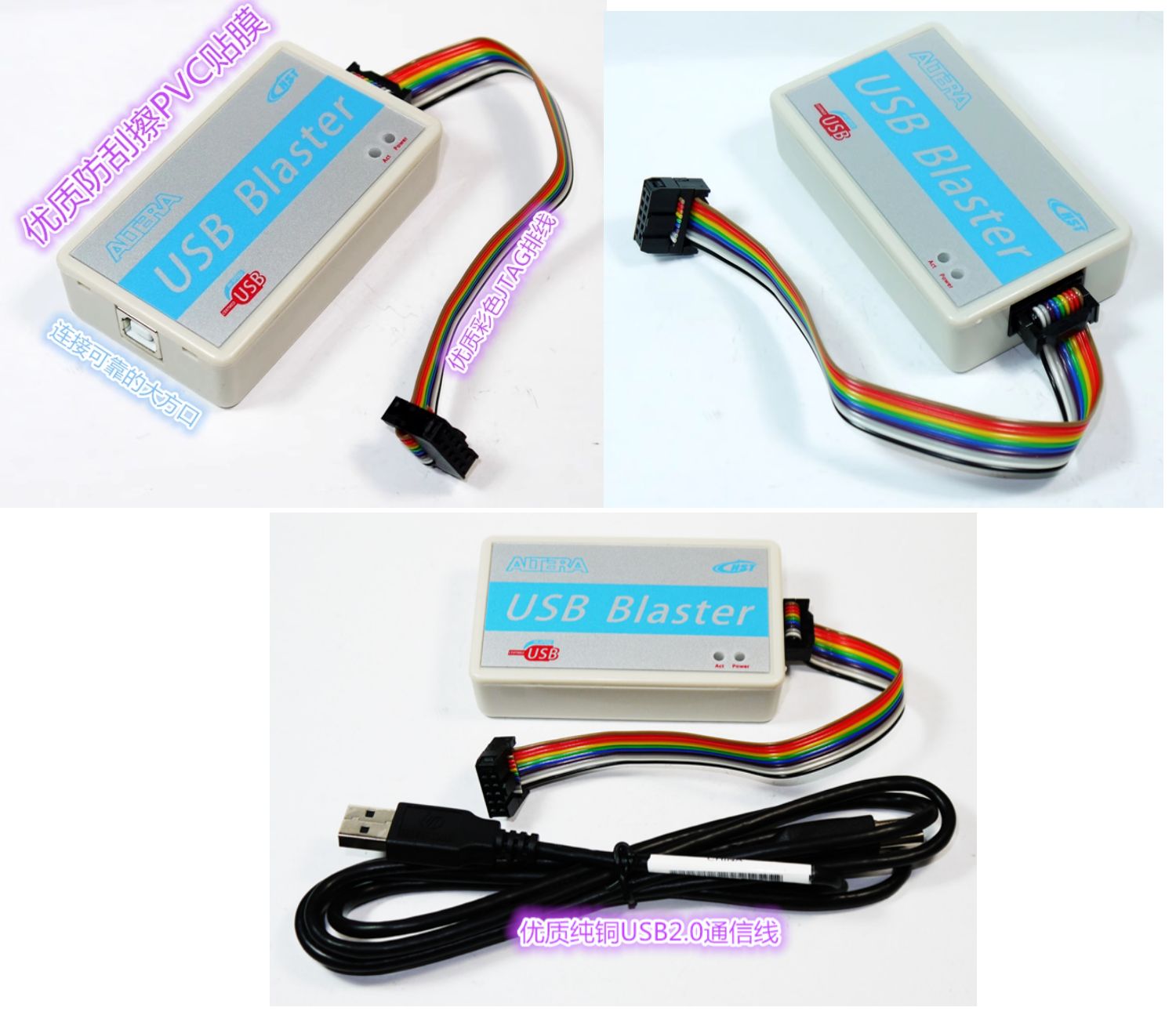

USB Blaster 原厂方案版

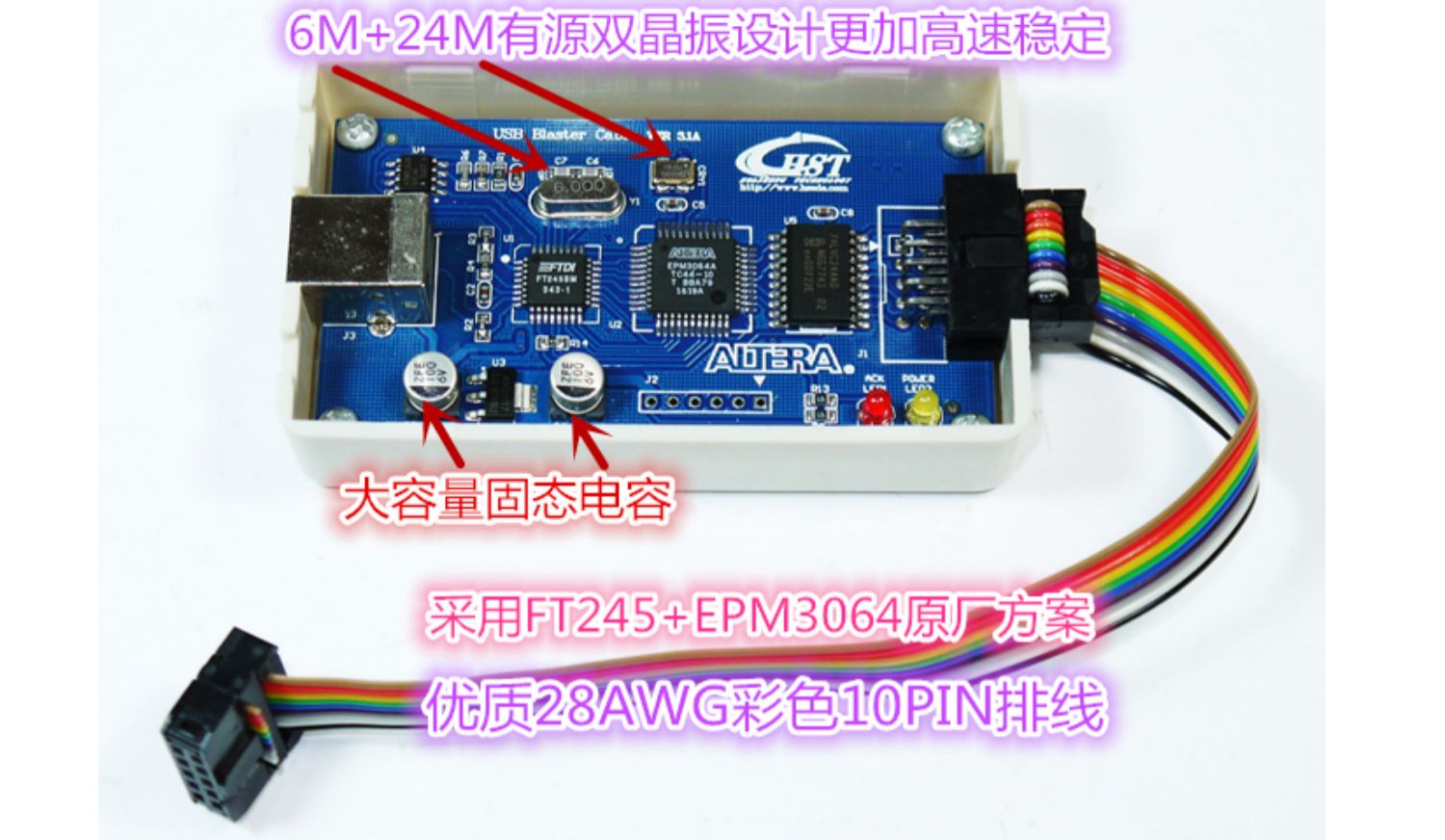

FT245 + EPM3064 原厂方案- FT245RL 只搬 USB 数据,JTAG 时序由 EPM3064 CPLD 硬件产生
- 6 M + 24 M 双有源晶振,大容量固态电容,28 AWG 彩色排线
- 接口电平 2.5–5.5 V,方口 USB B 连接可靠
- EPC2 烧写约 25 秒,比 68013 方案快约 8 倍
Cyclone IV、EP4CE、EPCS 系列、批量生产烧写,选它最稳妥。

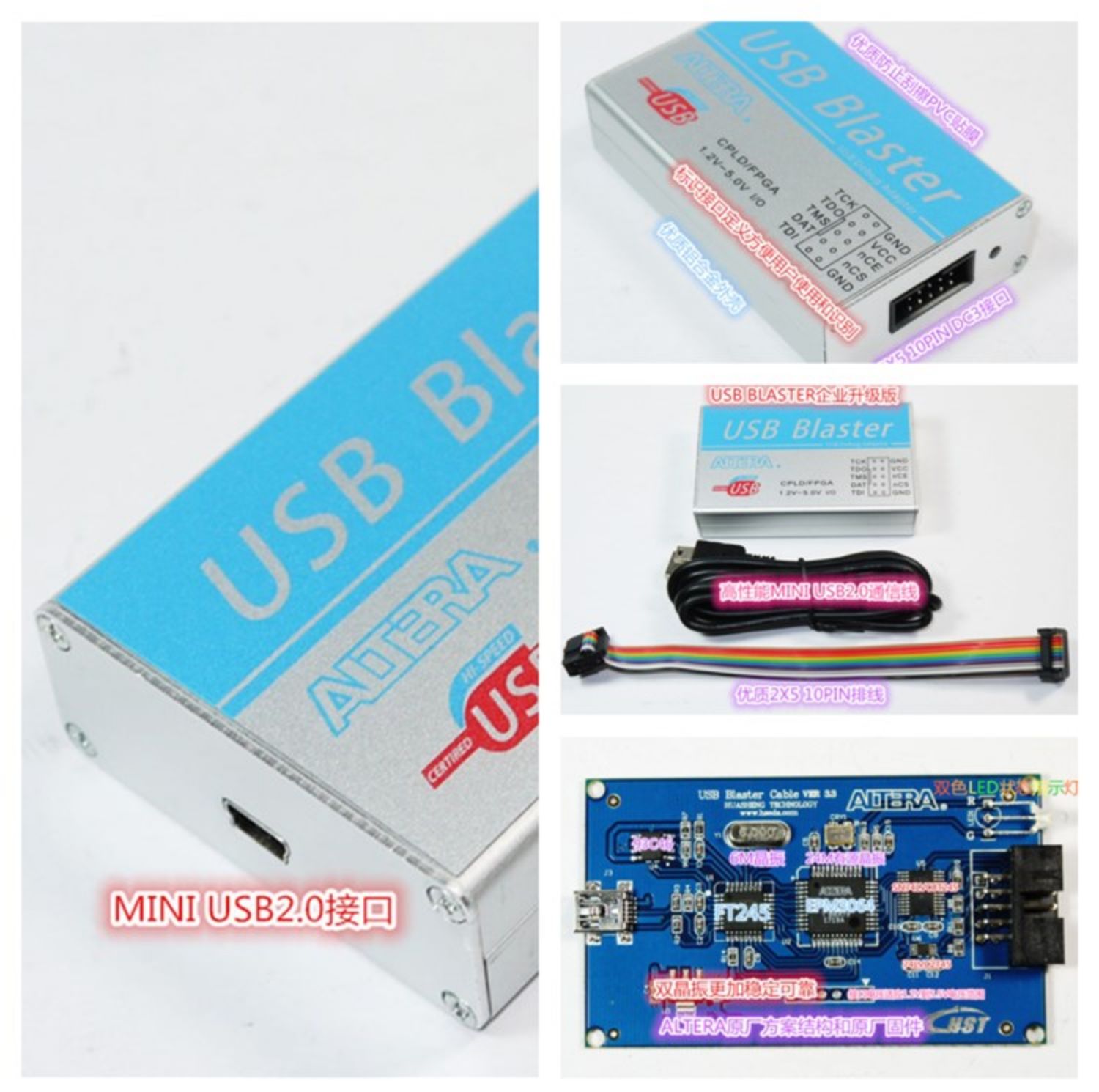

USB Blaster 企业升级版

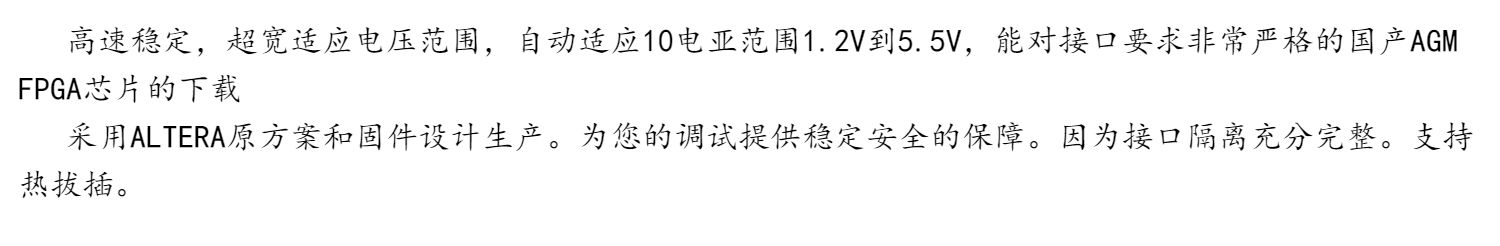

铝合金 + 1.2–5.5 V- 同原厂方案主控,自动适应 1.2–5.5 V 共 10 档电平
- 铝合金一体外壳,MINI USB 2.0 接口,侧面丝印引脚定义
- 接口隔离完整,支持热插拔
- 能烧接口要求严格的国产 AGM FPGA
目标板是 1.8 V 或 1.2 V 内核 I/O 时,普通线扫不到链路,只能用它。
02 差别一:主控方案决定速度
JTAG 是一根 TCK 时钟加三根数据/控制线,时序看起来简单,但要在 USB 的高吞吐和 JTAG 的严格时序之间做转换。这一步由谁来做,直接决定烧一个大文件要等多久。
68013 方案:一颗单片机全包
VER.C 用的是 68013 系列 USB 单片机。它一边跑 USB 协议栈、一边用固件在 GPIO 上逐位翻转 TCK / TMS / TDI,再读回 TDO。这种方式电路最简单、成本最低,但每个 TCK 周期都要经过固件的循环和判断,波形被"拉长",等效时钟频率上不去。烧小文件没问题,烧几十 KB 的配置数据就开始明显变慢。
原厂方案:USB 搬运和 JTAG 时序分给两颗芯片
原厂方案把两件事拆开:FT245RL 只负责 USB 与 FIFO 之间的数据搬运,不关心 JTAG 是什么;EPM3064 CPLD 用硬件状态机按固定节拍产生 TCK / TMS,把 FIFO 里的字节直接串出去。6 M 与 24 M 两颗有源晶振分别给 USB 侧和 CPLD 侧提供时钟,两边互不迁就;输出再加 244 缓冲驱动,长排线也不塌。TCK 更密、更稳,速度自然就上来了。

| 场景 | 68013 方案(VER.C) | FT245 + CPLD 方案 |
|---|---|---|
| 烧 MAX II / EPM7128(几 KB) | 可用,差别不明显 | 更快,但优势不突出 |
| 烧 EPC2 / EPC4(增强配置器件) | 约 3 分钟以上 | 约 25 秒 |
| 烧 EPCS64 / EPCS256(大容量配置芯片) | 要等很久,反复迭代很难受 | 分钟级以内完成 |

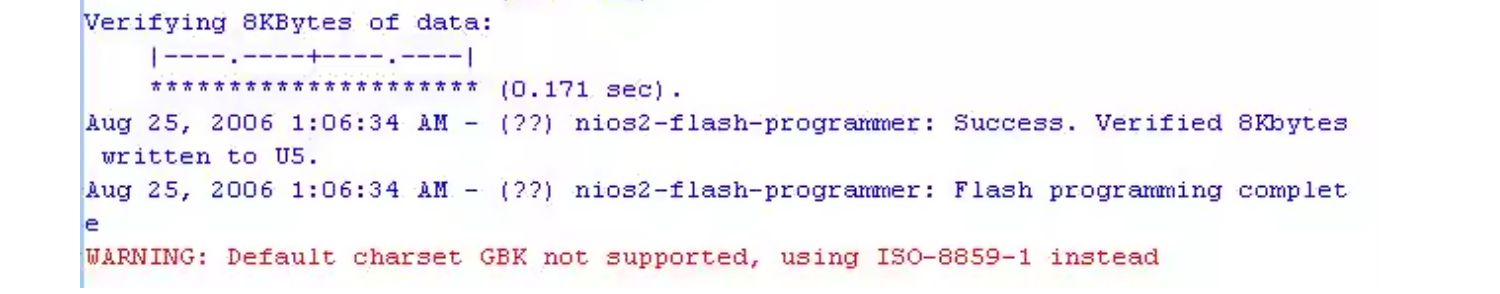

| NIOS II 下烧 FLASH | 慢,容易超时 | 比并口 ByteBlaster II 快约 10 倍 |
| SignalTap 在线抓波形 | 采样深度受限,容易断流 | 可长时间稳定采样 |
03 差别二:接口电平范围
USB Blaster 自己不给目标板供电,它是跟着目标板的 VCC 走的:10 针里的 VCC 脚既是参考电平,也是下载线判断"对面是 3.3 V 还是 1.8 V"的依据。所以"支持多少伏"指的是——能不能在那么低的目标电压下正确识别逻辑电平。
| 目标板 JTAG 电平 | VER.C | 原厂方案版 | 企业升级版 |
|---|---|---|---|
| 5.0 V | ✓ | ✓ | ✓ |
| 3.3 V | ✓ | ✓ | ✓ |
| 2.5 V | ✓ | ✓ | ✓ |
| 1.8 V | ✗ | ✗ | ✓ |
| 1.5 V | ✗ | ✗ | ✓ |
| 1.2 V | ✗ | ✗ | ✓ |
企业升级版把输入阈值做到 10 档自适应,最低到 1.2 V。这在两种场合是硬需求:一是 Cyclone V、Arria V 这类内核电压低、JTAG 电平跟着做到 1.8 V 以下的板子;二是国产 AGM FPGA,部分型号的 JTAG 接口电平容限很窄,用 2.5 V 起步的线经常出现"能扫到器件、烧到一半失败"。

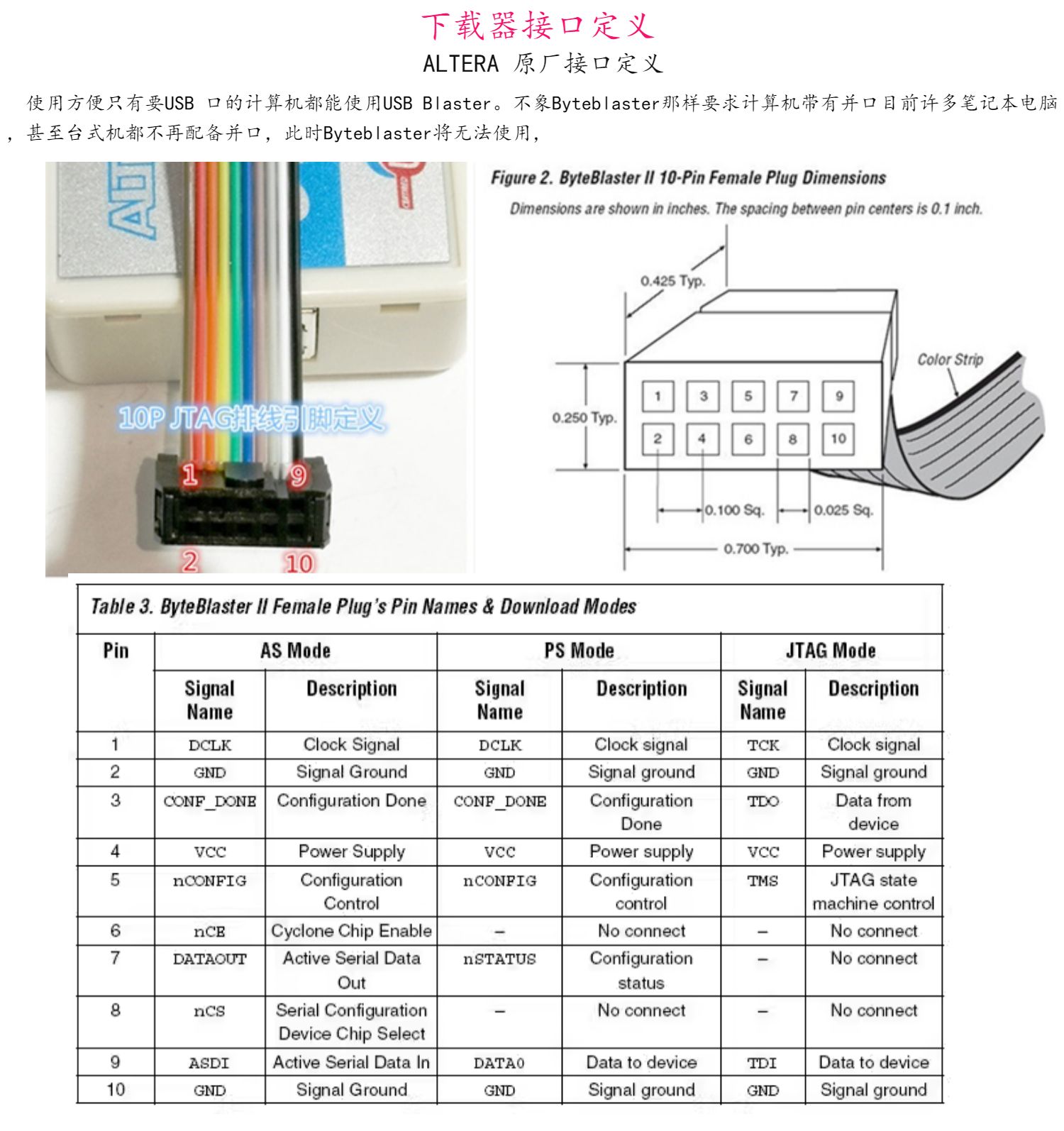

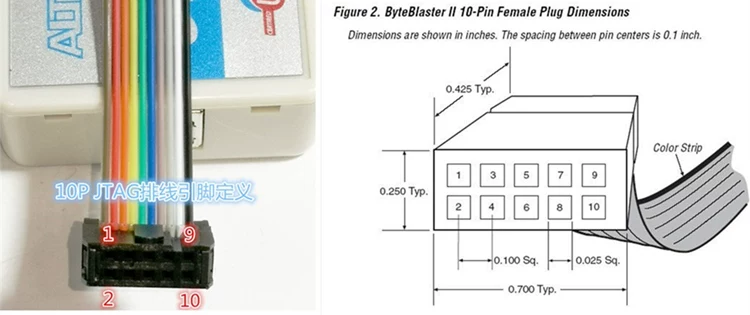

04 10 针 JTAG 定义与三种编程模式
三个版本用的都是 ALTERA 原厂定义的 10 针(2×5,2.54 mm)排线,引脚定义完全一致。这根线同时承载 JTAG、AS、PS 三种模式的信号,Quartus 里换 Mode 就能切换,不需要换线。


10 针在三种模式下的信号
| 脚位 | JTAG 模式 | AS 模式(主动串行) | PS 模式(被动串行) |
|---|---|---|---|
| 1 | TCK 时钟 | DCLK 配置时钟 | DCLK 配置时钟 |
| 2 | GND | GND | GND |
| 3 | TDO 数据输出 | CONF_DONE 配置完成 | CONF_DONE 配置完成 |
| 4 | VCC 参考电平 | VCC | VCC |
| 5 | TMS 状态机控制 | nCONFIG 配置控制 | nCONFIG 配置控制 |
| 6 | — | nCE 片选使能 | — |
| 7 | — | DATAOUT 串行数据出 | nSTATUS 配置状态 |
| 8 | — | nCS 配置芯片片选 | — |
| 9 | TDI 数据输入 | ASDI 串行数据入 | DATA0 数据入 |
| 10 | GND | GND | GND |
| 模式 | 烧什么文件 | 用在哪 |
|---|---|---|
| JTAG | .sof(掉电丢失,用于调试)/ .jic(写进 EPCS,掉电保留) | 在线调试、SignalTap 抓波形、把配置写进 EPCS |

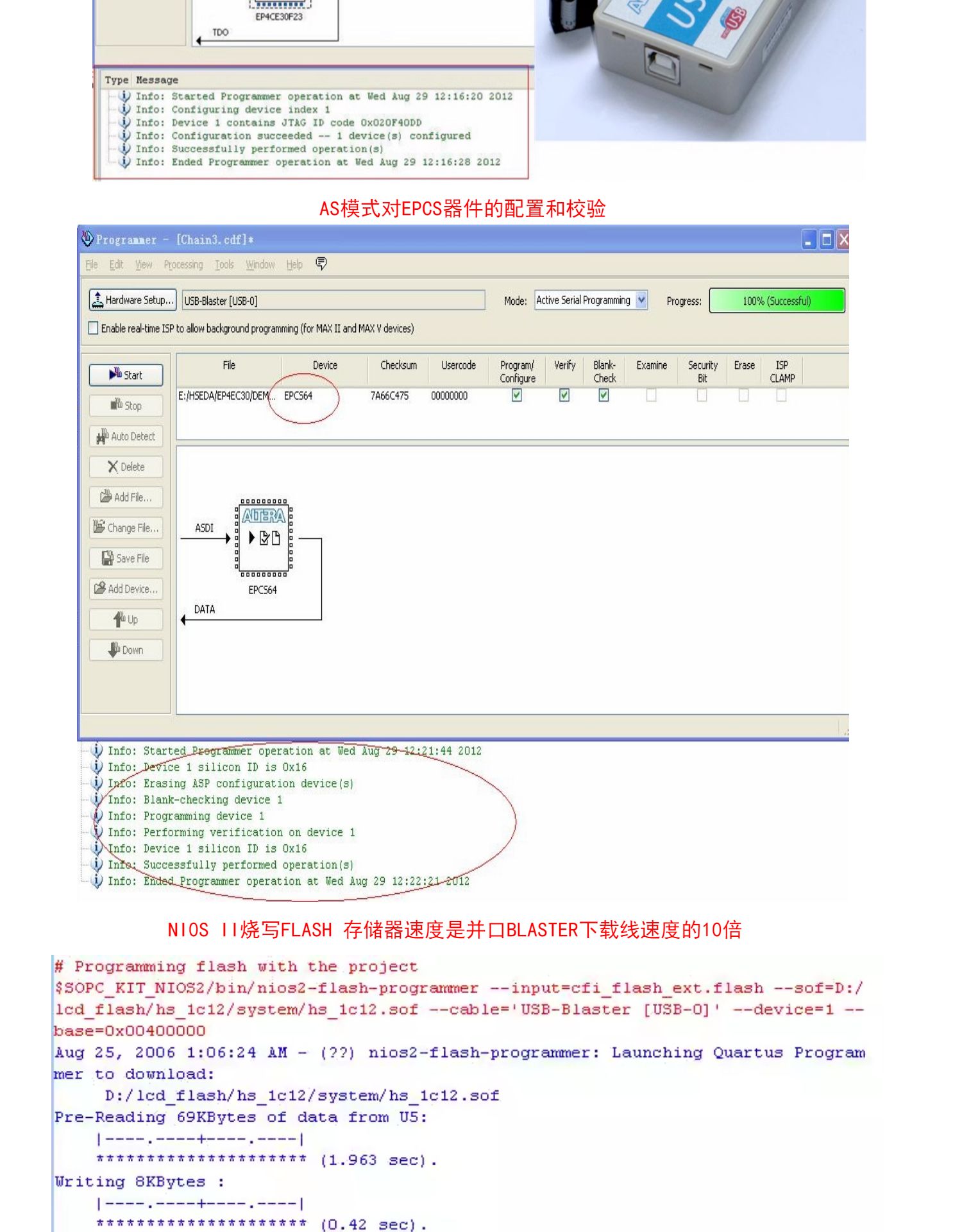

| Active Serial | .pof | 直接烧 EPCS1 / EPCS4 / EPCS16 等串行配置芯片 |
| Passive Serial | .pof | 烧 EPC1 / EPC2 / EPC4 等增强配置器件 |
05 怎么选:按芯片容量和目标板电压
不用把三条都记住,看两个条件就够:目标板的 JTAG 电平,和你要烧的芯片有多大。
| 你的情况 | 建议选 | 原因 |
|---|---|---|
| 学生做实验,烧 MAX II / EPM7128,预算优先 | VER.C | 小器件速度差别无感,够用就行 |
| Cyclone IV / EP4CE 开发板,要烧 EPCS4 / EPCS16 | 原厂方案版 | AS / JTAG 都能烧,25 秒级完成 |
| EPCS64 / EPCS256 大容量配置芯片 | 原厂方案版 | 68013 方案烧大文件时间过长 |
| 产线批量烧写、一天几十片 | 原厂方案版 | 单次省下的时间累积最明显 |
| 目标板 JTAG 电平 1.8 V / 1.5 V / 1.2 V | 企业升级版 | 只有它能在 2.5 V 以下正确识别 |
| 国产 AGM FPGA、接口容限严格 | 企业升级版 | 宽压 + 完整隔离,烧写更稳 |
| 经常带电插拔、现场调试 | 企业升级版 | 铝合金外壳 + 支持热插拔 |
| 只是备一根线,偶尔用一次 | VER.C | 成本最低,全系列器件照样能烧 |
06 拆开看:三个版本的用料差异
同一个外壳尺寸,里面可以是完全不同的东西。下面这几组图是三个版本的实际拆解与外观,看得出钱花在哪。


| 部件 | VER.C | 原厂方案版 | 企业升级版 |
|---|---|---|---|
| USB 侧 | 68013 系列单片机 | FT245RL(USB FIFO) | FT245 系列 |
| 时序侧 | 由单片机固件产生 | EPM3064 CPLD + 244 缓冲 | EPM3064 CPLD + 缓冲 |
| 晶振 | 单时钟 | 6 M + 24 M 双有源晶振 | 双有源晶振 |
| 电容 | 普通贴片电容 | 大容量固态电容 | 固态电容 |
| 外壳 | ABS + 贴膜 | ABS + 专用丝印 PP 膜 | 铝合金一体外壳 |
| USB 接口 | 方口 B 或 Mini USB(按批次) | 方口 USB B | MINI USB 2.0 |
| 排线 | 灰排线,可更换 | 28 AWG 彩色 10 芯,可更换 | 2×5 彩色 10 芯,可更换 |
| 标识 | 贴纸 | 丝印 + 唯一条码编号 | 丝印 + 侧面引脚定义 |


07 支持器件与软件版本

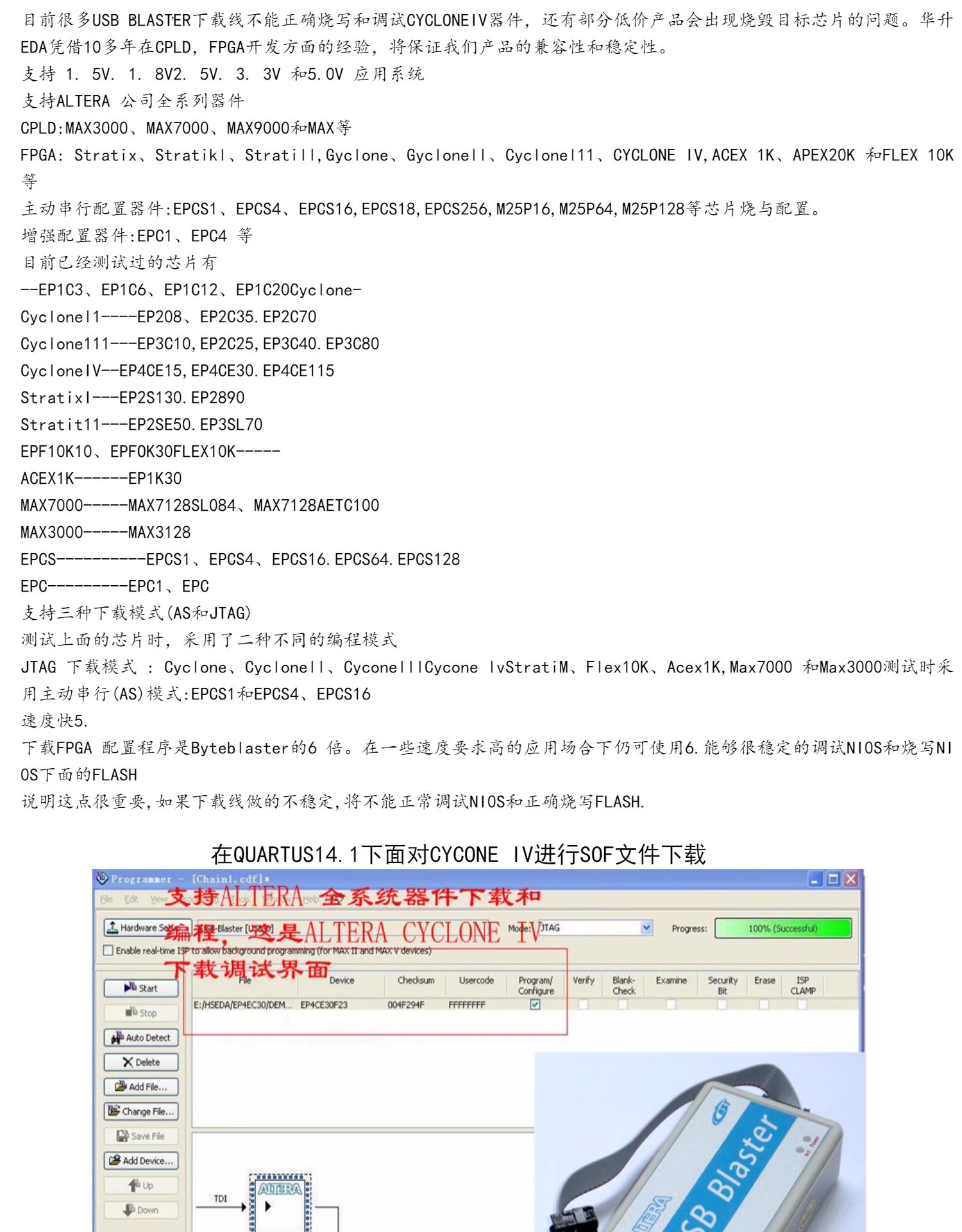

三个版本支持的器件范围一致,差别只在速度与电平。下面这张表是按系列整理的兼容清单,后面附实测过的具体型号。
| 类别 | 支持系列 |
|---|---|
| CPLD | MAX 3000、MAX 7000(含 7000A / 7000B / 7000S)、MAX 9000、MAX II、MAX V、MAX 10 |
| FPGA | FLEX 10K、ACEX 1K、APEX 20K、Stratix / II / III、Cyclone / II / III / IV / 10 |
| 串行配置器件 | EPCS1、EPCS4、EPCS16、EPCS64、EPCS128、EPCS256;M25P16、M25P64、M25P128 |
| 增强配置器件 | EPC1、EPC2、EPC4 |
| 编程模式 | JTAG、AS(Active Serial)、PS(Passive Serial) |
实测通过的型号
| 系列 | 实测型号 |
|---|---|
| Cyclone | EP1C3、EP1C6、EP1C12、EP1C20 |
| Cyclone II | EP2C8、EP2C35、EP2C70 |
| Cyclone III | EP3C10、EP3C25、EP3C40、EP3C80 |
| Cyclone IV | EP4CE15、EP4CE30、EP4CE115 |

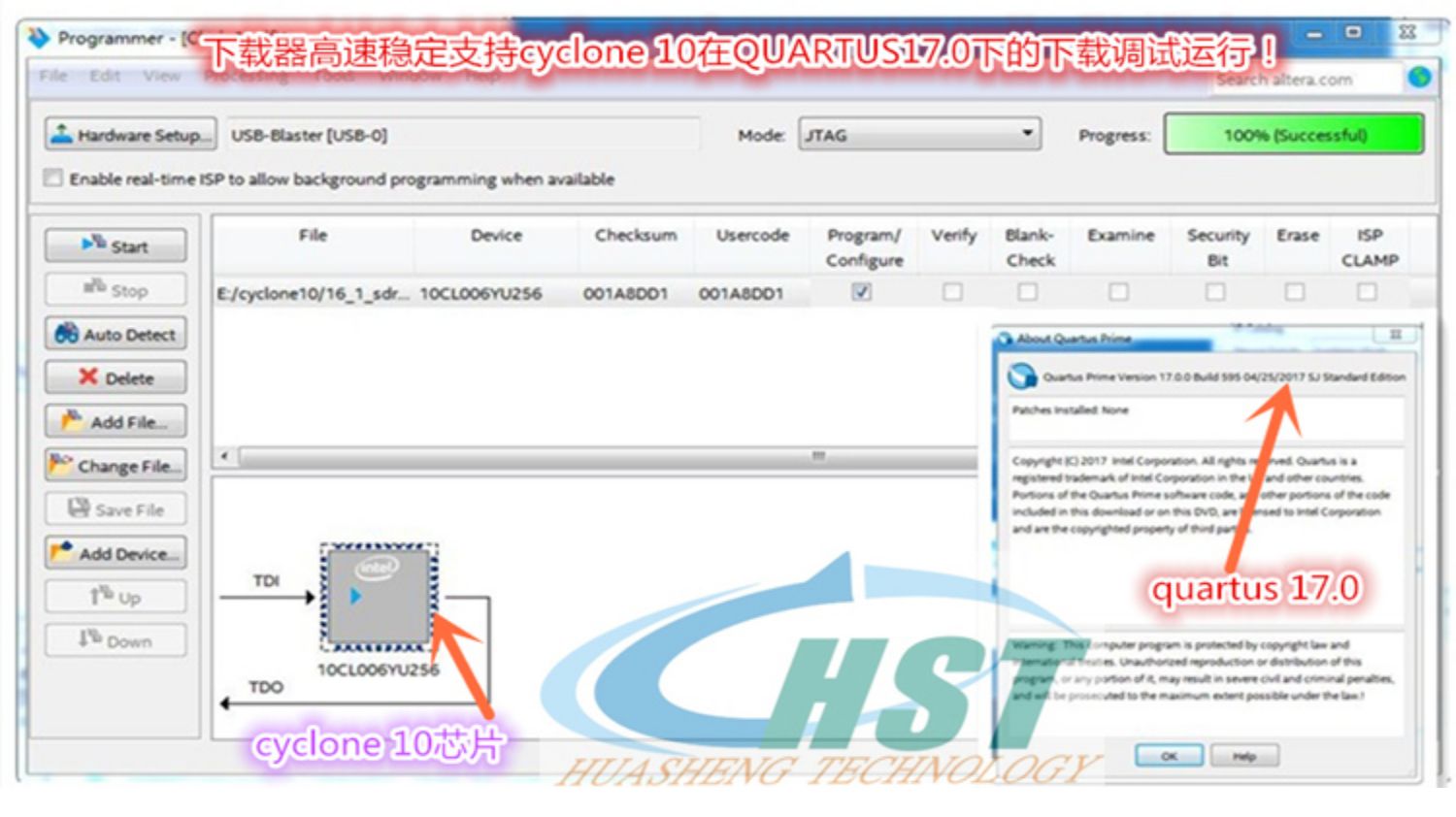

| Cyclone 10 | 10CL006YU256、10CL040 |
| Stratix / II | EP2S130、EP2S90、EP2SE50、EP3SL70 |
| FLEX 10K / ACEX 1K | EPF10K10、EPF10K30、EP1K30 |
| MAX 7000 / 3000 | MAX7128SLC84、MAX7128AETC100、MAX3128 |
| 配置器件 | EPC1、EPC2、EPC4、EPCS1、EPCS4、EPCS16、EPCS64、EPCS128 |

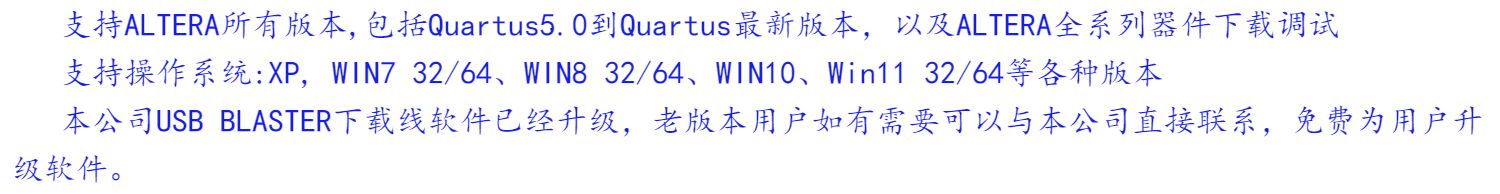

软件与操作系统

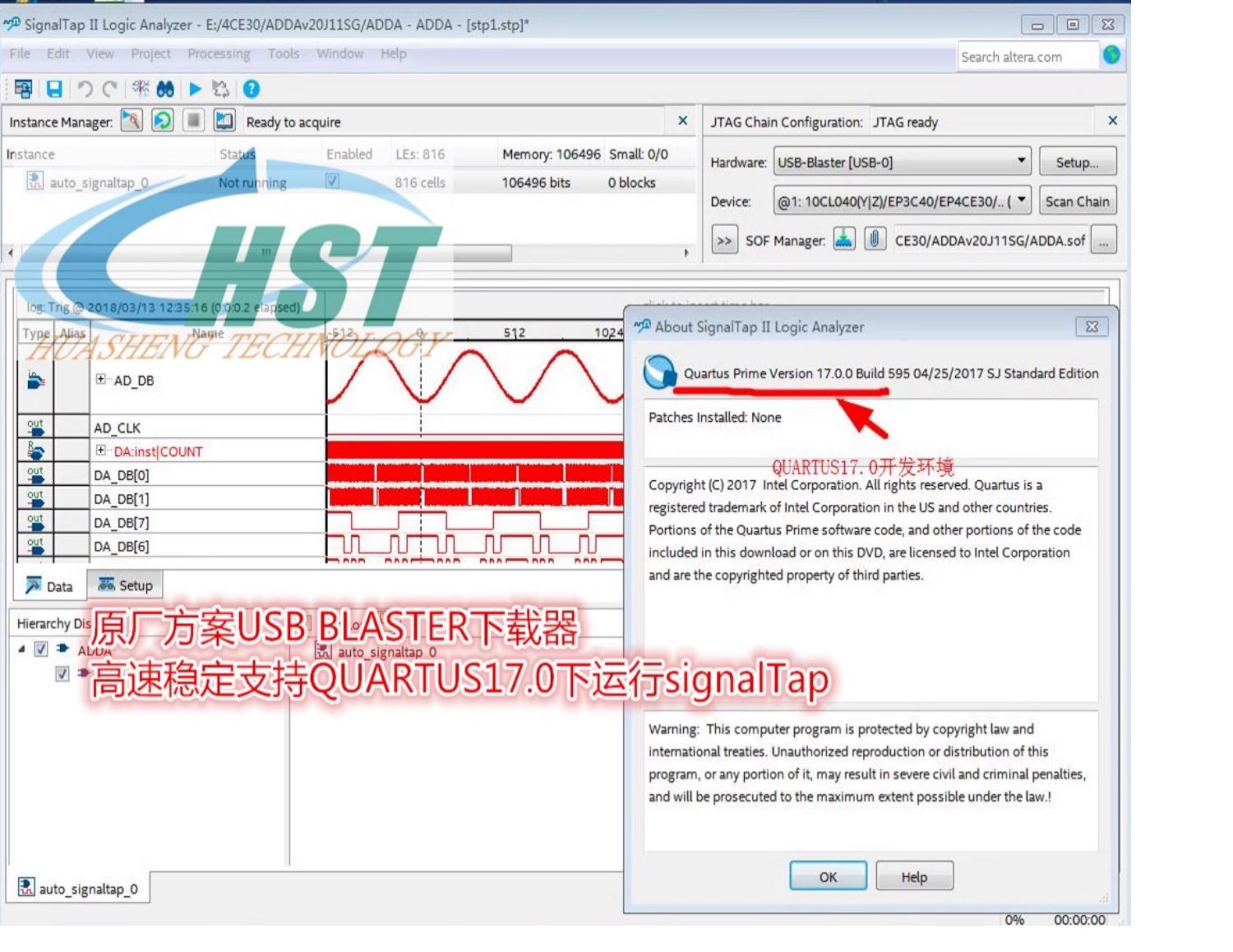

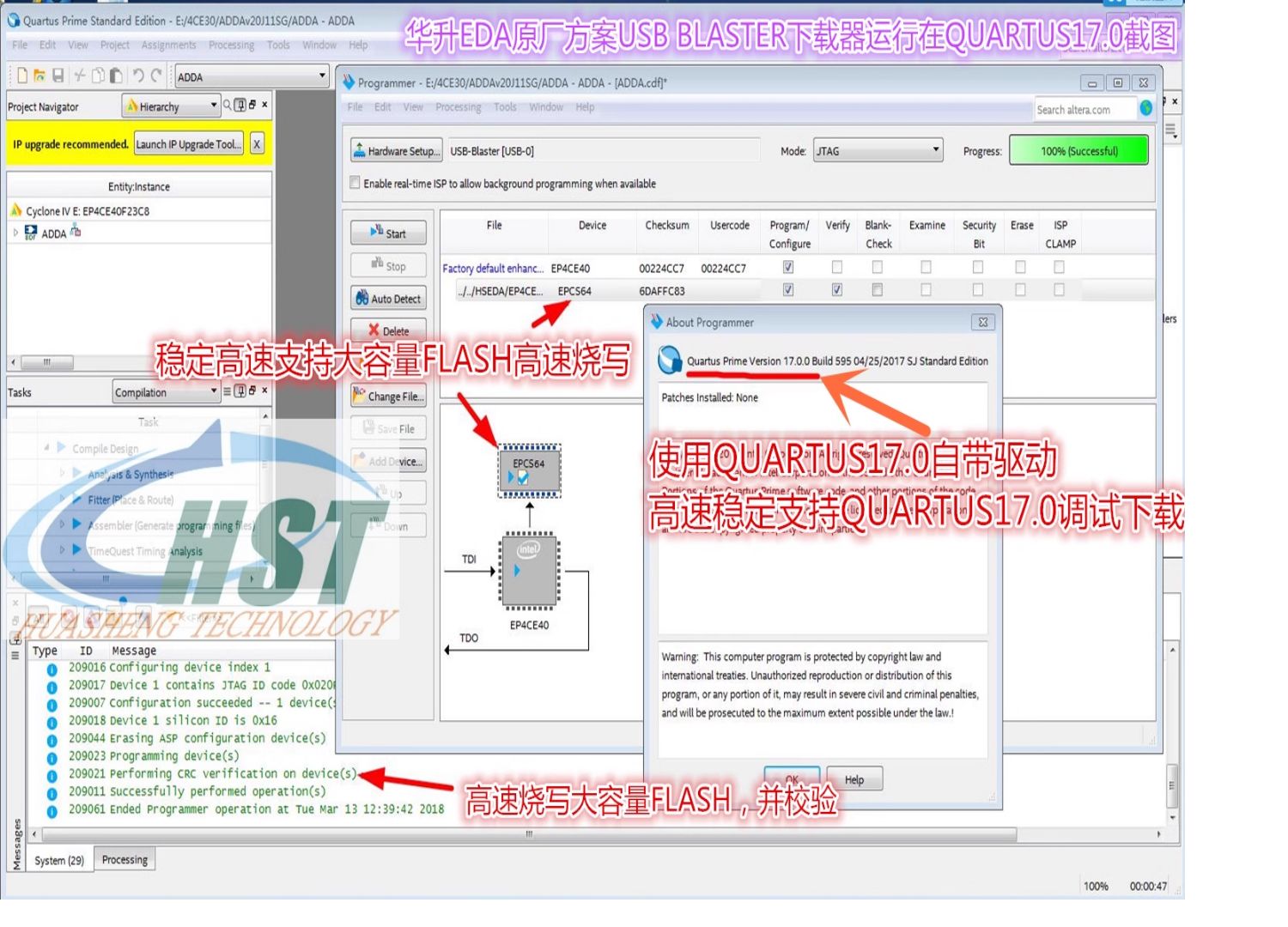

| 开发软件 | Quartus 5.0 到最新版本通用(Quartus II 与 Quartus Prime 全系列),Quartus Prime 17.0 实测完成烧写与 SignalTap 调试 |
|---|---|
| 驱动程序 | Quartus 安装目录自带(drivers\usb-blaster);Quartus 17.0 起驱动内置,插上即可识别。老版本系统另提供独立驱动包,可向客服索取 |
| 操作系统 | Windows XP、Win7 32/64 位、Win8 32/64 位、Win10、Win11 32/64 位 |
| 配套工具 | Quartus Programmer、SignalTap II Logic Analyzer、Nios II EDS(nios2-flash-programmer) |
| 固件升级 | 下载线固件后续升级,老用户可联系本公司免费升级 |
08 常见问题
Q1Quartus 的 Hardware Setup 里找不到 USB-Blaster
先确认设备管理器里有没有未知设备(VID 09FB)。没装驱动就到 Quartus 安装目录的 drivers\usb-blaster 手动指定;Win10 / Win11 装老驱动时如果被拦,选"仍要安装"或直接用 Quartus 17.0 以上版本(驱动已内置)。换一个 USB 口、换一条数据线也值得试——有些线只能充电。
Q2报 "Unable to scan device chain" 或烧到一半失败
按顺序查四件事:① 目标板有没有上电(最常见,下载线电平取自目标板 VCC);② 排线 1 脚方向对不对,红边是否对上方焊盘;③ 目标板 JTAG 电平是否低于 2.5 V(VER.C / 原厂方案版扫不到,需要企业升级版);④ 排线是否过长,超过 30 cm 时 TCK 容易畸变,换短线或降速试试。
Q3烧 EPCS 配置芯片该用哪个模式、哪个文件
两条路都行:Active Serial 模式 + .pof(直接写 EPCS,最简单);或 JTAG 模式 + .jic(把 EPCS 串进 JTAG 链,适合板上 EPCS 没引出 AS 座的情况)。用 .sof 是烧进 FPGA 的 SRAM,断电就丢,别拿它当固化程序。
Q4为什么我的下载线烧写特别慢
多半是 68013 方案的 VER.C。它的 JTAG 时序由固件逐位产生,烧 EPCS 这类大文件会明显拖时间。换原厂方案版或企业升级版,同一个文件从 3 分多钟缩到 25 秒级。
Q5能不能热插拔
企业升级版接口隔离完整,支持带电插拔;VER.C 与原厂方案版建议先断目标板电源再插拔,尤其在目标板已经工作时——带电插拔的瞬间地弹可能让 JTAG 状态机跑飞,极端情况下会锁死需要重新上电。
Q6排线断了、丢了能单买吗
能。三个版本用的都是标准 10 针 2.54 mm 排线,从插座上拔下来就能换,不需要拆壳、不需要焊接。买线时注意买母头对母头(两头都是插座)的版本。

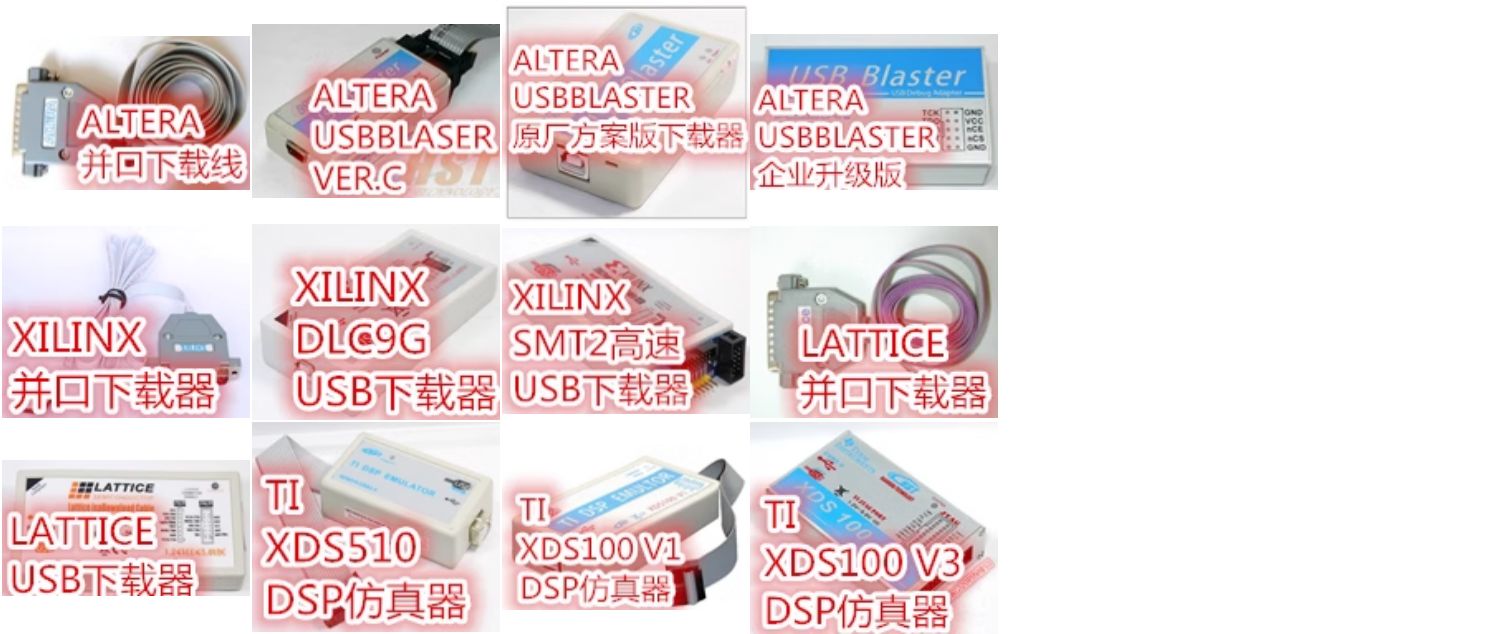

09 相关产品
| 型号 | 关键指标 | 关系 |
|---|---|---|
| USB Blaster 下载线(本页) | VER.C / 原厂方案版 / 企业升级版 | — |
| ByteBlaster II 并口下载线 | 并口 LPT,10 针 JTAG + AS | 电脑有并口时的经济方案,速度较慢 |
| Xilinx JTAG SMT2(HS2 系列) | 30 MHz TCK,ISE / Vivado | Xilinx 平台的对应产品 |
| Lattice HW-USBN-2A | USB 下载线,ispVM / Diamond | Lattice 平台的对应产品 |
| TI XDS100 V3 仿真器 | CCS5–CCS9,C2000 / C6000 | TI DSP 调试用 |
| ALTERA CPLD / FPGA 开发板 | MAX II、Cyclone IV 等 | 配套目标板,买板可一起配线 |
不确定该选哪个版本?
把目标板型号或 JTAG 座的电压告诉我们,按电平与容量给一个明确答复。
