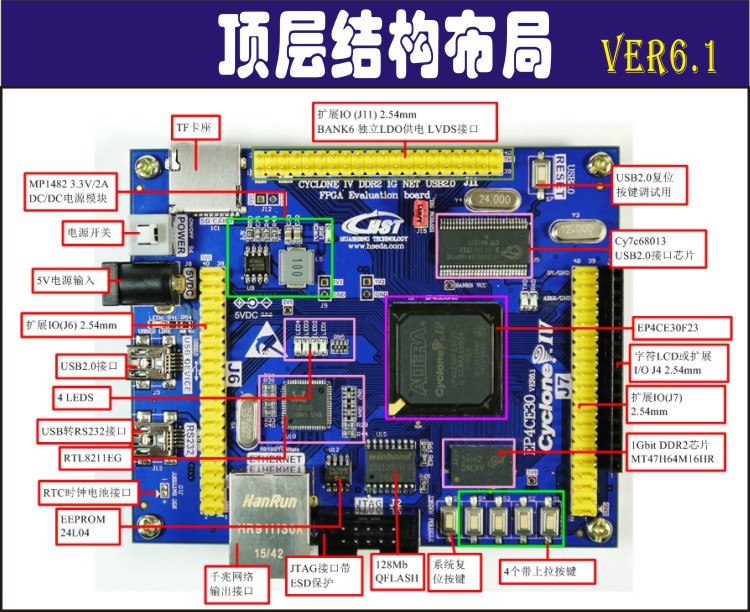

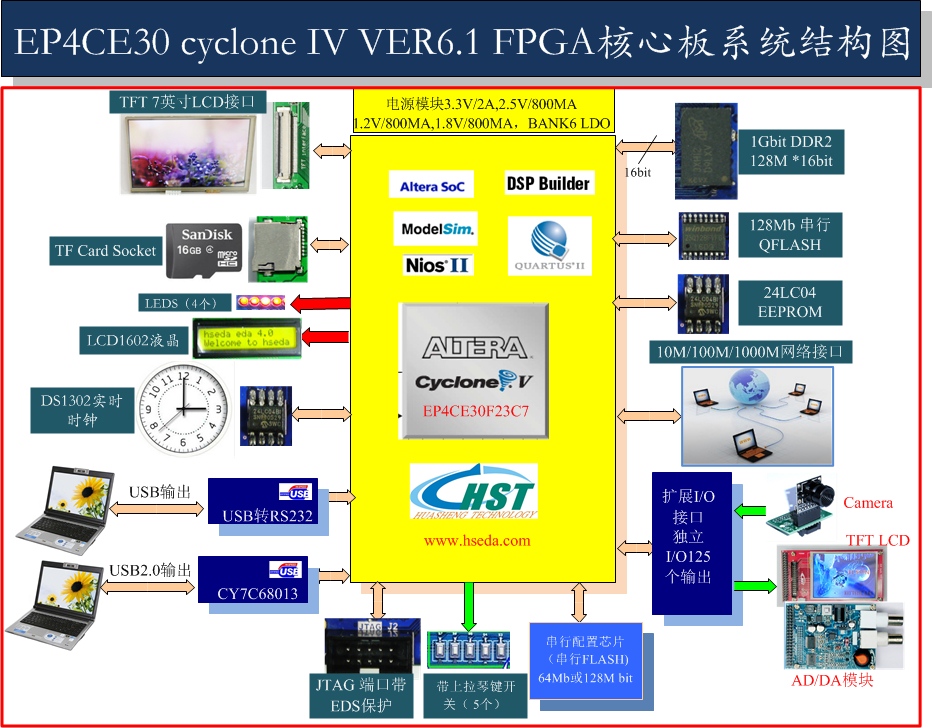

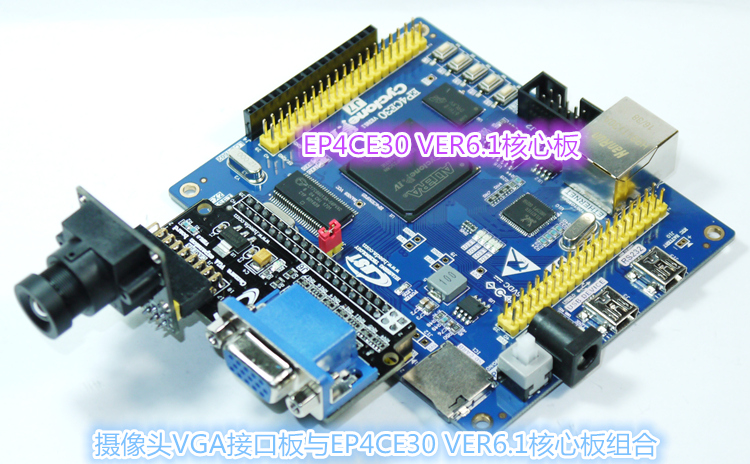

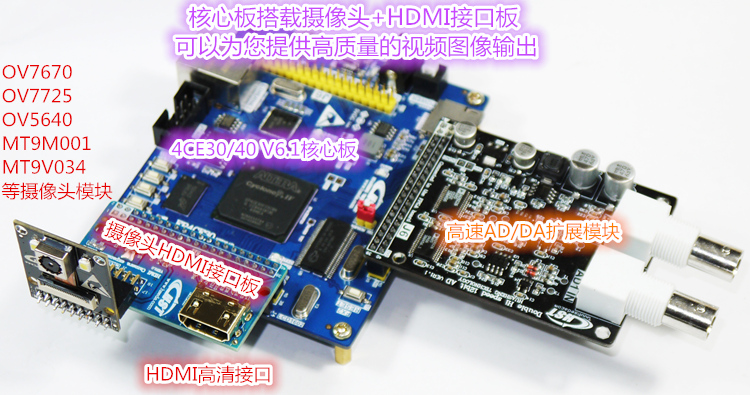

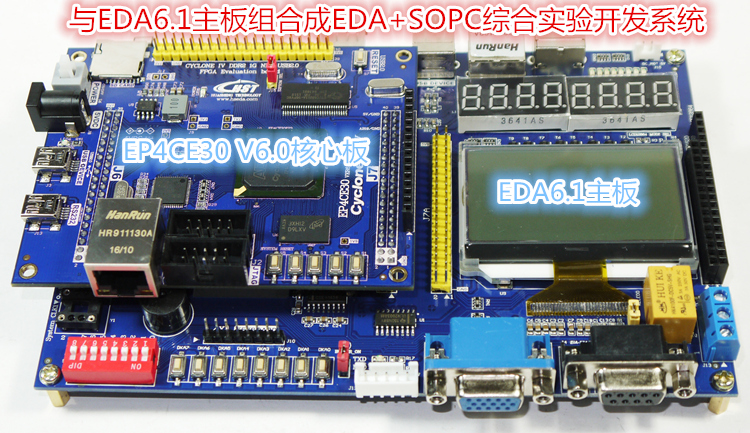

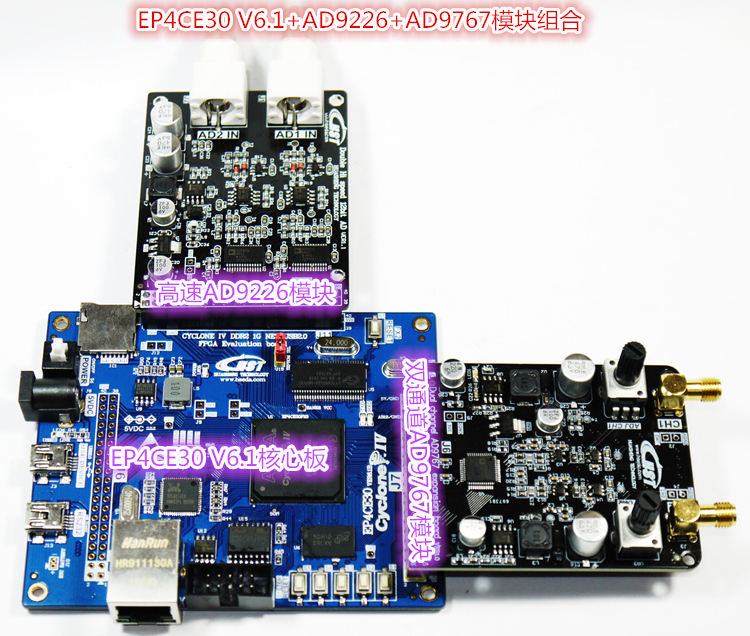

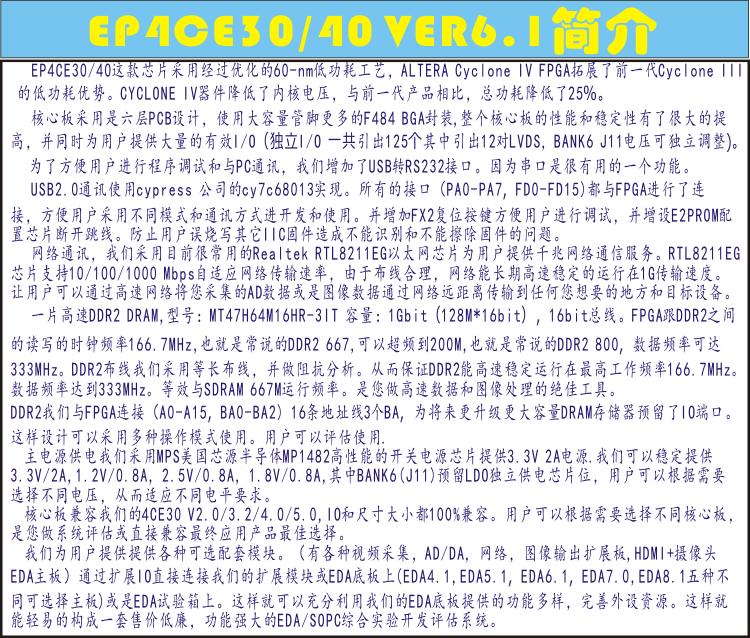

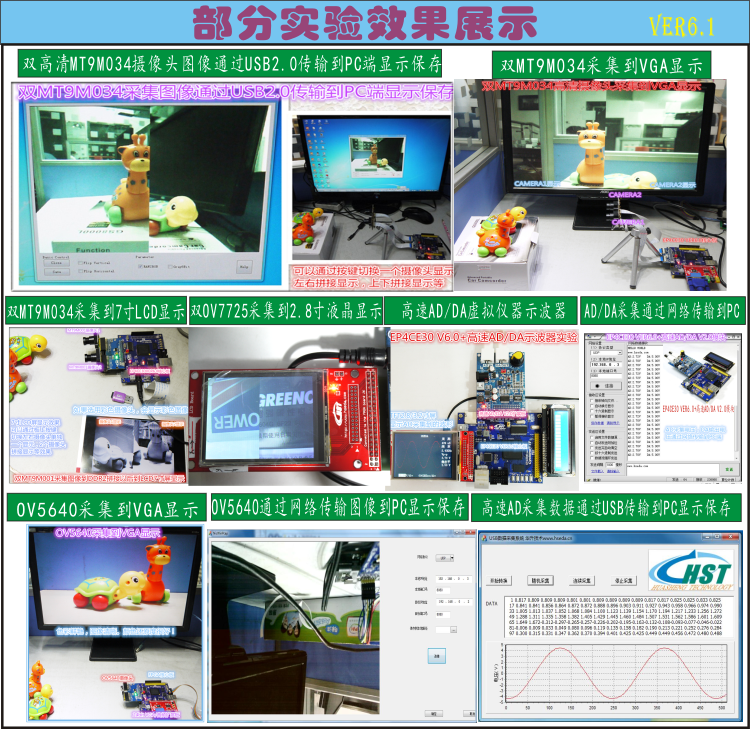

EP4CE30

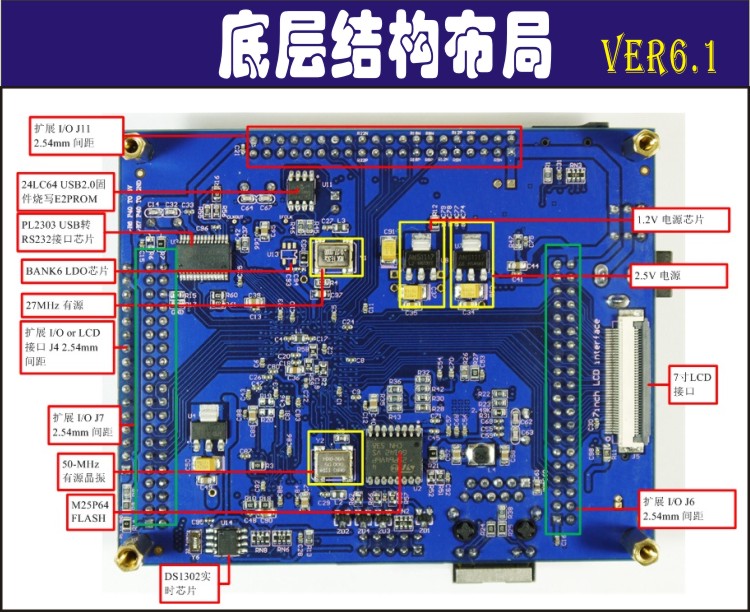

VER6.1 CycloneIV FPGA核心板资源 |
|
编号 |
外设 |
数量 |
说明 |
|
1 |
FPGA芯片 |
1 |

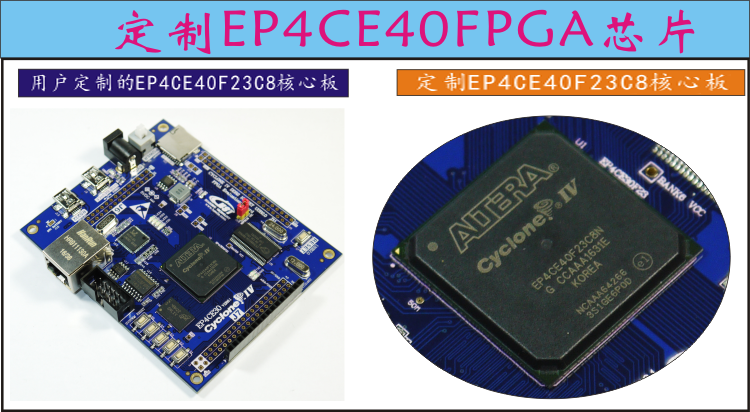

EP4CE30F23C7N(FBGA484封装）,Speed Grade 7，Logic
Elements 28848,Memory Bits 608256,Embedded
Multipliers 132,Global Clocks 20,I/O 533，PLLs 4 |
|
2 |
DDR2 |
2 |
一片高速DDR2
DRAM,型号：MT47H64M16HR-3IT，容量：1Gbit（128M*16bit），16bit总线。FPGA跟DDR2之间的读写的时钟频率166.7MHz，也就是DDR667，数据频率可达333MHz. |
|
3 |
串行FLASH |
1 |
标配M25P64(64Mbit)，选配M25P128(128Mbit),烧写固件或NIOS程序以及用户数据。 |
|
4 |
QSPI FLASH |
1 |
一片128Mbit大小的Quad-SPI
FLASH芯片用于存储用户数据或文件，芯片型号为W25Q128.一片128Mbit大小的Quad-SPI
FLASH芯片用于存储用户数据或文件. |
|
5 |
EEPROM |
1 |
一片EEPROM，型号为24LC04,容量为：4Kbit（2*256*8bit） |
|
6 |

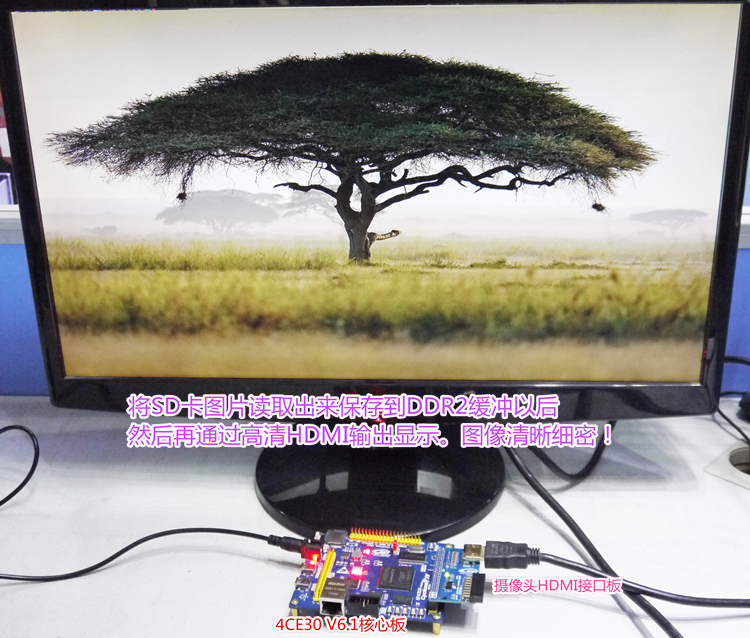

TF/SD卡座 |
1 |
提供一个标准的TF卡插槽，支持FAT16，FAT32数据格式存储 |
|
7 |
USB转串口 |
1 |
通过PL2302
USB转串口芯片，用户可以用一根USB线将它连接到上PC的USB口进行串口数据通信 |
|
8 |
USB2.0 |
1 |
通过Cypress
CY7C68013A
USB2.0控制器芯片实现PC与FPGA间的高速数据通信，支持低速（12Mbit/s）以及全速（480Mbit/s）模式。并提供独立复位按键，和固件独立屏蔽跳线，方便用户独立开发USB2.0接口 |
|
9 |
千兆网络 |
1 |
通过Realtek
RTL8211EG以太网芯片为用户提供千兆网络通信服务。TL8211EG 芯片支持10/100/1000
Mbps自适应网络传输速率，由于布线合理，网络能长期高速稳定的运行在1G传输速度 |
|
10 |
时钟 |
2 |
2个源时钟50M,27M方便用户使用和分频处理,用户可以自行更换其他频率，还可以使用USB2.0芯片68013的IFCLK,CLKOUT做时钟使用 |
|
11 |
实时时钟 |
1 |
实时时钟RTC芯片，型号DS1302，它的功能是提供到2099年内的日历功能，年月日时分秒还有星期。并预留电池接口，接标准的笔记本电池，可以实现长期时钟 走时。 |
|
12 |
LCD |
1 |
J4,一个标准LCD1602液晶接口，NIOS IP核直接支持。独立I/0，也可以做用户I/O |
|
13 |

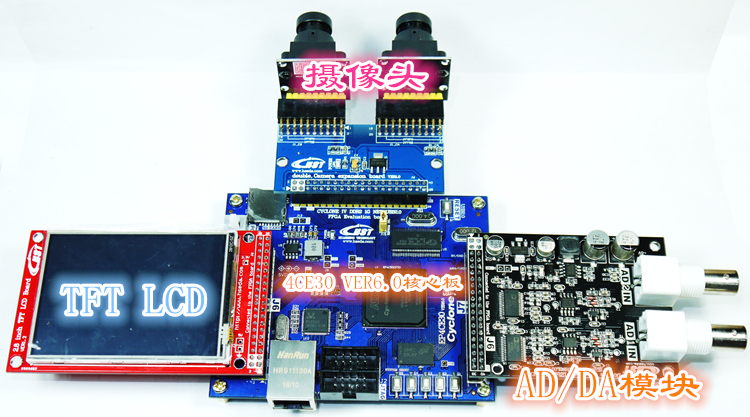

TFT LCD接口 |
1 |

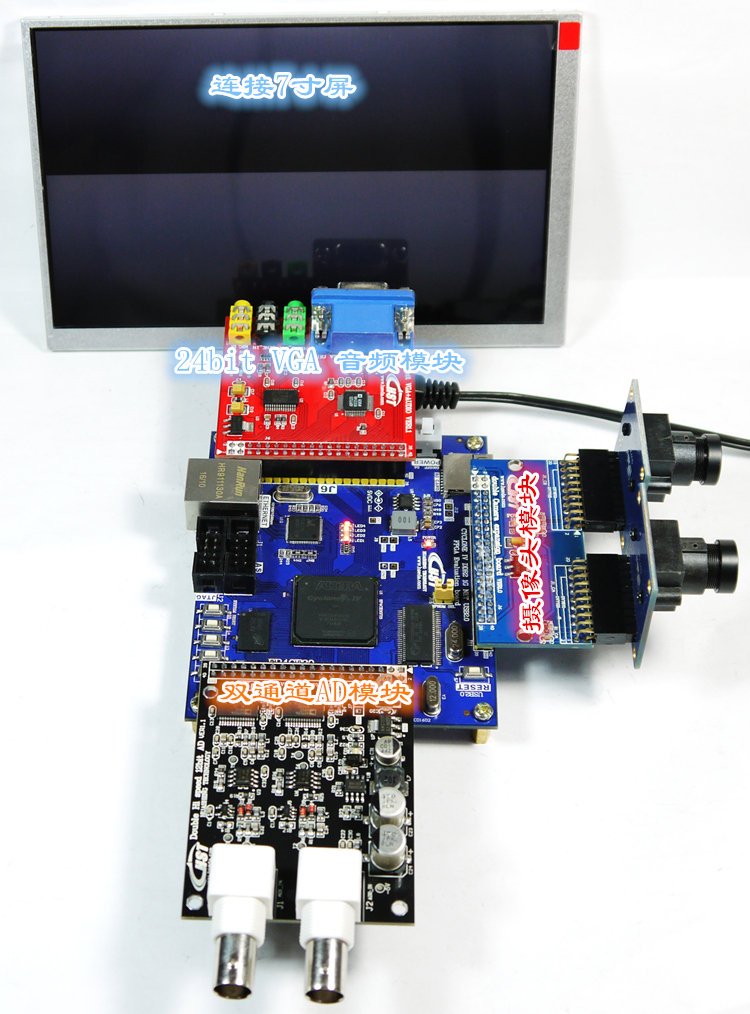

提供一个标准的40PIN的TFT7寸
LCD屏的接口。可以直接连接我们的7英寸LCD屏 |
|
14 |
琴键开关 |
4 |
带上拉电位，用户按键输入。 |
|
15 |
电源 |
3 |
5V，MPS公司3.3V/2A
高性能DC/DC,其它采用低噪声LDO供电1.2V/800MA
,2.5V/800MA，1.8V/800MA，单独引出方便用户使用和测试 |
|
16 |
JTAG端口 |
1 |
在线调试FPGA,NIOS读写FLASH，固化用户程序和固件，并加ESD保护电路，防止烧坏JTAG端口，造成昂贵FPGA芯片报废。 |
|
17 |
LVDS |
12 |
J11
BANK6引出独立的6对LVDS，可以通过调整BANK6电压选择不同电平标准,有独立LDO供电芯片,默认3.3V电平。J7有6对LVDS，3.3V电平模式。 |
|
18 |
LED |
4 |
4个独立IO接口LED，用户可以自己定义 |
|
19 |
系统主复位 |
1 |
系统复位按键，带上拉。也可以做为用户按键输入。 |
|
20 |
PCB布线 |
|
高速6层PCB布线，资深工程师手工布线，并进行EMC仿真分析，从而保证系统高速运行。尺寸：(100mm
X 82mm) |
|

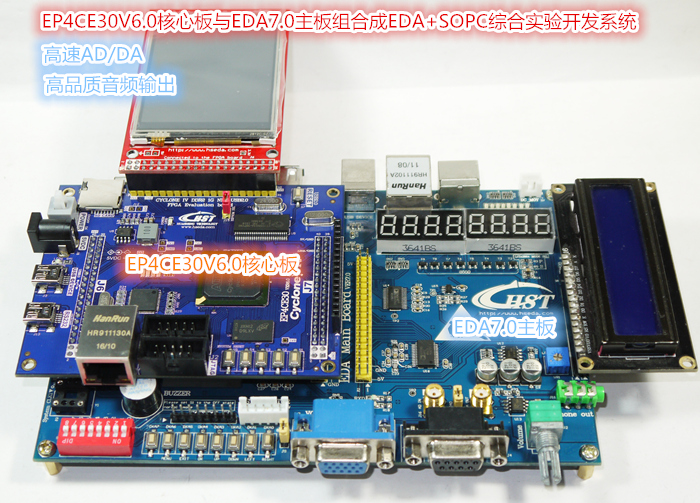

21 |
扩展I/O |

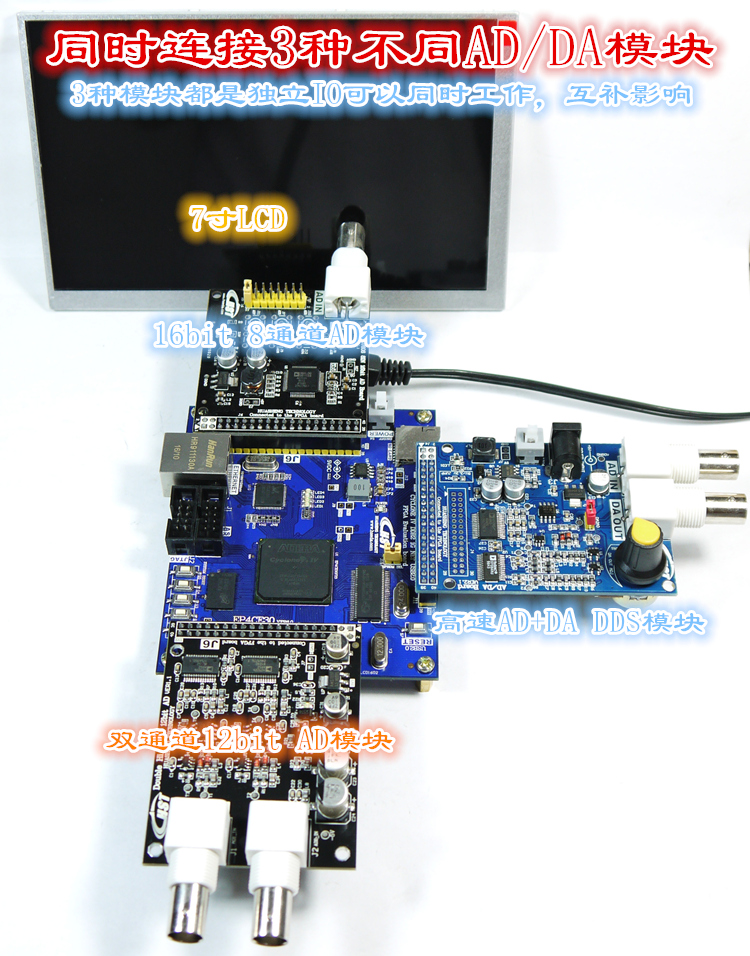

6 |
（J6)38+(J7)38+(J11)38+(J4)11=125个（引出独立I/O）。其中J6，J7,J11三个扩展IO可以互换兼容接插我们的各种扩展模块 |
