EP4CE10 VER1.5 Cyclone IV FPGA 核心板

8.45×7.1cm 的 4 层板,FPGA、256Mbit SDRAM、配置 FLASH、TF 卡、Type-C 串口全做齐;三个 40 芯扩展口引出 112 路等长布线 IO,插上模块就是一套系统。

10,320 LE 256Mbit SDRAM 112 路独立 IO Type-C 供电 + 串口 179 用户 IO / 2 PLL 4 层板 84.5×71mm
核心板 · VER 1.5

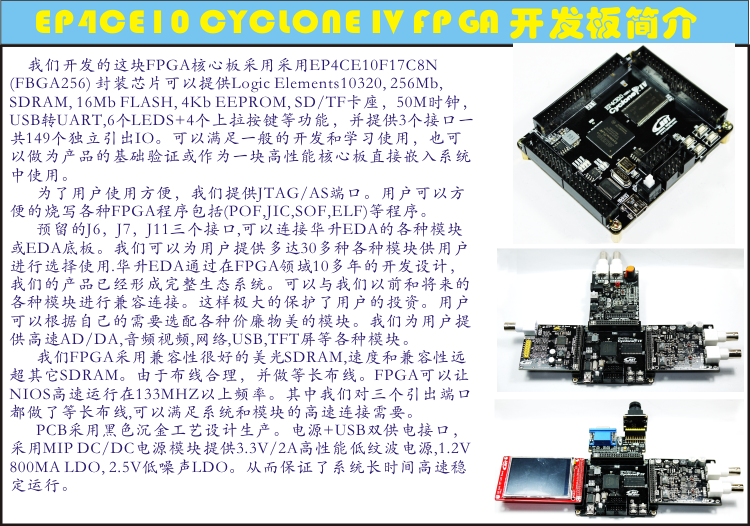

EP4CE10 VER1.5 FPGA 核心板EP4CE10F17C8N

Cyclone IV,FBGA256 封装,10,320 个逻辑单元、179 个用户 IO。板载 SDRAM、配置 FLASH、EEPROM、TF 卡与 Type-C 串口,配套原理图、例程和 NIOS II 工程。

标准配置EP4CE10F17C8N
另可选 EPCS64 配置芯片 与大容量 SDRAM;同一块 PCB 也兼容 EP4CE6F17C8N(6,272 LE)低成本版本。不同配置价格不同,下单前请确认型号。
逻辑单元10,320 LE
SDRAM 容量256 Mbit
扩展独立 IO112 路
板尺寸84.5×71 mm
原理图 + 例程源码
可开票、支持批量
Quartus 13.0 / NIOS II 13.0
技术问题工程师跟进
01 为什么选这块核心板

一块 8×7cm 的 4 层板,把「够用的 FPGA 资源 + 能存图的 SDRAM + 全引出的 IO + 一根线供电」凑齐了 —— 这是它和一块普通最小系统板的区别。

10,320 LE,软核跑得动

EP4CE10F17C8N:10,320 LE、414 Kbit 嵌入式 RAM、23 个 18×18 乘法器、2 个 PLL、10 条全局时钟、179 个用户 IO。放得下 NIOS II + SDRAM 控制器 + 串口/网口驱动,还有余量做逻辑。

256Mbit SDRAM,够存一帧图

美光 MT48LC16M16A2,16M×16bit(32MB)。NIOS 下 133MHz 稳定读写;Verilog 做图像缓冲实测可跑 166MHz。板上预留扩展位,可换 32M×16(64MB)。

112 路 IO 全引出,等长布线

J6 37 + J7 38 + J11 37 = 112 路独立 IO,三个 40 芯 2.54mm 接口定义一致、可以互换,全部等长布线,总线稳定跑 100MHz 以上。

一根 Type-C,供电带串口

板载 CH340 + Type-C 接口,插一根线就有 5V 供电和一路串口。不用再备 USB 转串口模块和电源适配器,笔记本上一个口就够。

能当模块,直接进产品

4 层板、84.5×71mm、四角安装孔。插 EDA 底板就是实验平台,焊进自己的底板就是核心模块,产品原型不用重画板。

60 多种模块,插上就是系统

摄像头、TFT、AD/DA、千兆网、VGA、音频、点阵、电机…… 60 余种扩展模块任选。配套例程 32 个 Verilog + 14 个 QSYS,买回去当天就能跑。

02 板载资源一览

整板 14 项外设,参数来自《EP4CE10 VER1.5 使用说明》。

#外设数量型号 / 说明
01FPGA1EP4CE10F17C8N(FBGA256,17×17mm,Speed Grade 8):10,320 LE、414 Kbit 嵌入式 RAM(46 个 M9K)、23 个 18×18 乘法器、2 个 PLL、10 条全局时钟、179 个用户 IO。同封装可换 EP4CE6F17C8N(6,272 LE)。
02配置 FLASH1标配 M25P16(16Mbit),100% 兼容 EPCS16;可选 EPCS64(64Mbit)。用于烧写固件、NIOS 程序与用户数据,掉电不丢。
03SDRAM1美光 MT48LC16M16A2,16M×16bit(256Mbit / 32MB)。独立 IO 控制、等长布线;NIOS 下 133MHz 稳定读写,预留扩展位可换 32M×16(64MB)。
04EEPROM124LC04,4Kbit(2×256×8bit),IIC 总线,适合做 IIC 实验与掉电参数保存。
05USB 转串口1CH340 + Type-C 接口,一根线同时完成 5V 供电与串口通信,驱动随资料包提供。
06TF / SD 卡座1标准 TF 卡槽,支持 FAT16 / FAT32,SD 模式与 SPI 模式均可,可存采集数据与图片。
07时钟150MHz 有源晶振(E1 脚),可自行更换其他频率;分频/倍频交给内部 PLL。
08LED44 个独立 IO LED:A4 / B4 / A3 / B3,不受其他外设占用。
09琴键开关410K 电阻上拉到 3.3V,按下低电平有效:M2 / M1 / F2 / F1。
10电源35V 输入;3.3V/2A(MP1482 DC-DC)、1.2V/800mA LDO、2.5V 低噪声 LDO。各路电源均已引出,方便外部取电与测量。
11JTAG 端口1在线调试、下载 SOF、固化 JIC 到配置 FLASH;端口带 ESD 保护,避免静电或插错烧芯片。
12AS 端口1烧写 EPCS / 配置 FLASH(.pof),量产固化用。
13扩展 IO112J6 37 + J7 38 + J11 37,三个 40 芯 2.54mm 接口,全部独立 IO 并等长布线,可互换接扩展模块。
14PCB—4 层高速布线,资深工程师手工布板 + EMC 仿真,尺寸 84.5×71mm。
注:扩展口 IO 数量以《HSEP4CE10 引脚映射表 V1.5》为准(J6 37 / J7 38 / J11 37,不含 5V 与 GND 脚)。手册资源表中的「149 路」为三口径混算,请以此处为准。
03 系统构成与板级布局

先看原理图怎么拆图纸,再看布局图知道每个器件在板上的位置 —— 和手册里的图能逐块对上。

EP4CE10 VER1.5 原理图图纸结构:顶层图 + 6 张子图
原理图图纸结构 顶层图把 SDRAM、扩展口、配置 FLASH、串口、电源之间的网络连起来,下面拆成 6 张子图(POWER / FPGA / FPGA3 / FPGA4 / SDRAM / INTERFACE),查信号按图名找就行。

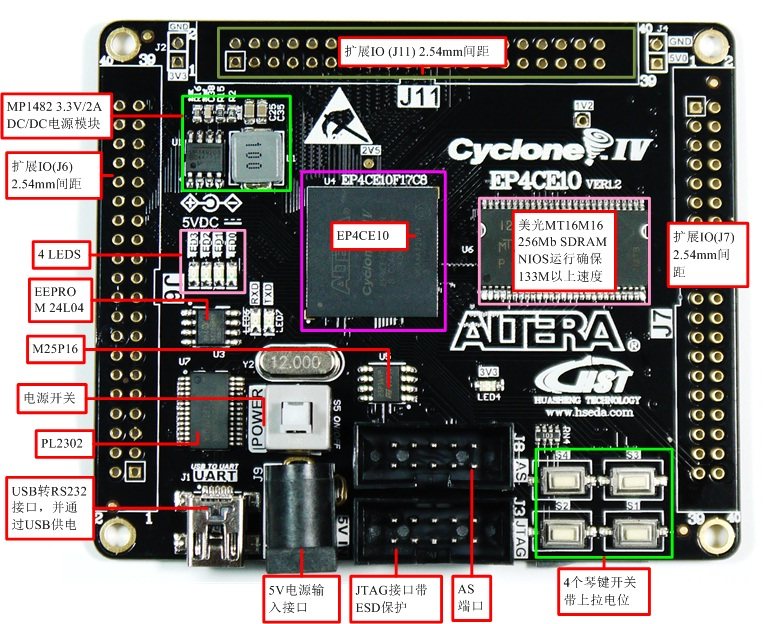

顶层布局标注图
顶层布局 FPGA、SDRAM、配置 FLASH、电源芯片、J6/J7/J11 与两个配置口都有丝印与标注,配合原理图查线不用猜。

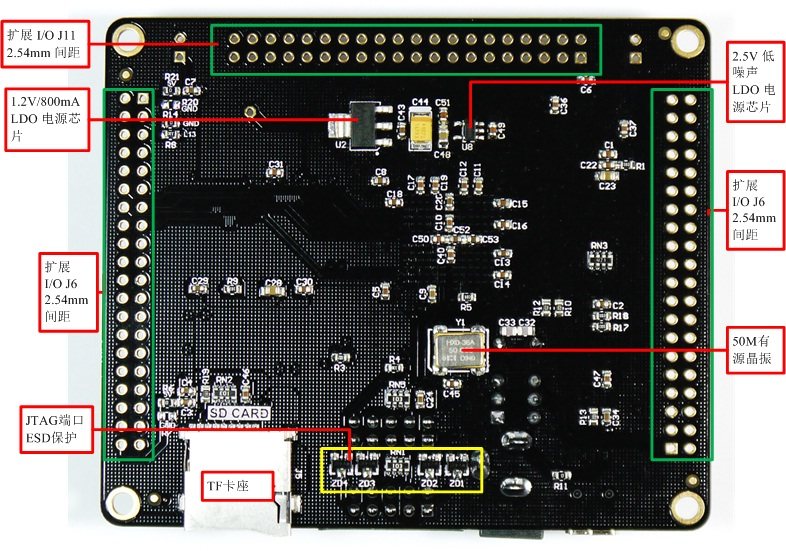

背面布局标注图
背面布局 背面为滤波电容、TF 卡座与 LDO;做叠板安装或加散热前先看这张。
04 三个扩展口,引脚都给你列清楚

J6 / J7 / J11 都是 40 芯 2.54mm 间距、定义一致、可互换;全部等长布线,模块插哪个口都能跑到 100MHz 以上。

1

J6 · 37 路 IO

  • 1 脚、40 脚为 5V,5 脚为 GND。
  • 其余 37 脚全部接 FPGA,无复用冲突。
  • 位于板左侧,接摄像头、TFT、AD/DA 模块都从这里走。
2

J7 · 38 路 IO

  • 1 脚默认 GND(可改 5V),40 脚可选 GND 或 5V,出厂默认 GND。
  • 5 脚为 L13,可切 GND 做屏蔽。
  • 位于板右侧,与 J6 定义一致,可互换。
3

J11 · 37 路 IO

  • 1 脚 5V,5 脚 GND。
  • 默认华升定义;兼容正点原子模块,按说明改 6 个电阻即可直插。
  • 位于板顶部,排针横向引出,接线不挡屏幕。
功能网络名FPGA 引脚
LED1 ~ LED4LED0 ~ LED3A4 / B4 / A3 / B3
按键 S1 ~ S4S1 ~ S4M2 / M1 / F2 / F1
系统时钟 50MHzCLOCKE1(全局时钟脚)
USB 转串口RXD / TXDC2 / D1
EEPROM 24LC04E2PROM_SCL / SDAA2 / B1
配置 FLASH M25P16DATA / DCLK / NCS / ASDIH2 / H1 / D2 / C1
TF 卡TF_DATA0~3 / CMD / CLKK2 / K1 / J2 / J1 / G2 / G1
SDRAM 时钟SDRAM_CLKR4
SDRAM 的地址、数据、控制脚共 40 余根,完整映射见《HSEP4CE10 引脚映射表 V1.5》(资料包内附 Excel)。
引出 IO 的三种焊接结构:正面双排针、不焊接、背面母排座
三种焊接结构 结构 A:J6 / J7 / J11 正面焊双排针(默认) · 选 B:引出 IO 不焊接,自己飞线或走排线 · 选 C:J6 / J7 背面焊母排座,叠板安装。下单时备注即可,不加价。
1

两种供电方式

  • Type-C 供电:随板附一条 Type-C 线,插上就有 5V,同时带一路串口。
  • EDA 底板供电:核心板插到底板上时由底板供电,板上不用再单独接电源。
  • 3.3V / 2.5V / 1.2V 均已引出测试点,方便示波器直接量。
2

插 EDA 底板的注意事项

  • 核心板 J6 对底板 J6、J7 对底板 J7,不要插错位置或插反方向。
  • 插到底板上以后系统变大,容易出现外设冲突,不用的外设要屏蔽。
  • 先对照底板原理图和手册看一遍,再上电。
J7 的 PIN40 出厂默认接 GND,需要 5V 输出时改电阻配置。

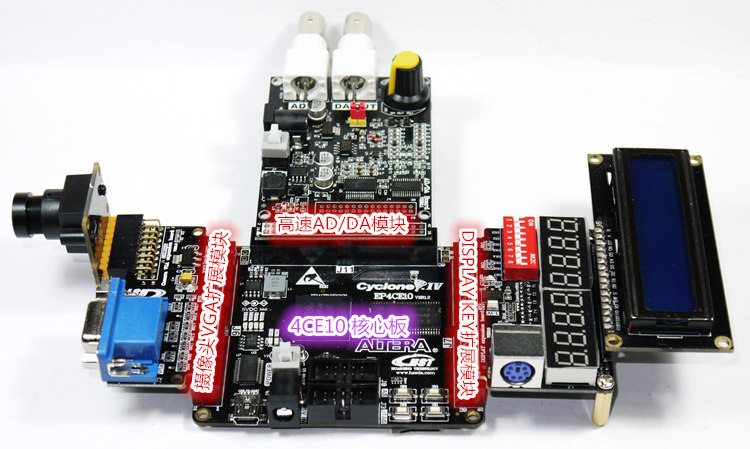

05 插上模块,能长成什么系统

下面都是实物拍摄:一块核心板 + 我们现成的扩展模块,拼起来就能用,不用再画转接板。

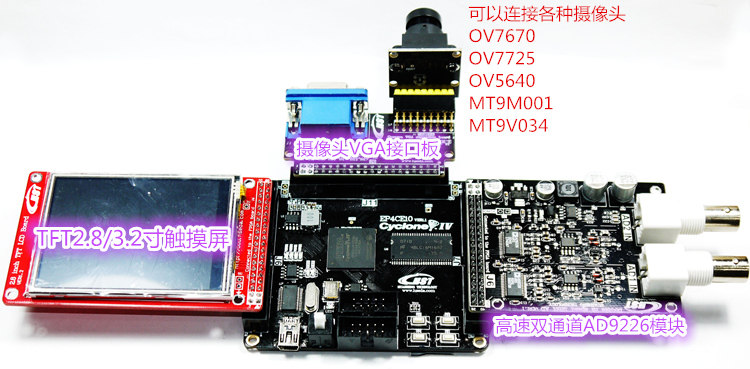

核心板 + 摄像头 + VGA + 2.8 寸 TFT + 双通道 AD9226 模块

1摄像头 + VGA + TFT + 双通道 AD

一块核心板同时挂 摄像头、VGA 接口板、2.8 寸触摸屏、双通道 AD9226,图像采集 + 波形显示一台机器做完。

核心板 + 高速 AD/DA V2.0 模块 + 24bit AD/DA 模块

2高速 AD/DA + 24bit AD/DA

J6 插 高速 AD/DA V2.0、J7 插 24bit AD/DA,两套采集同时跑,做精度与速度的对比实验。

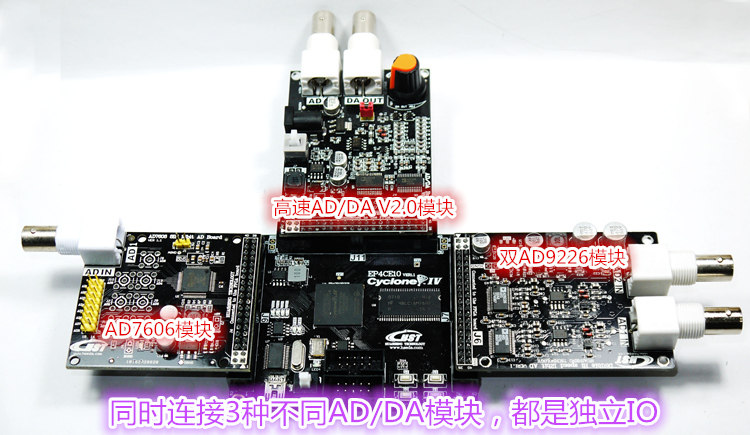

核心板同时插高速 AD/DA V2.0、16bit AD、双通道 AD 三个模块

3三种 AD/DA 模块同时工作

高速 AD/DA V2.0 + 16bit AD + 双通道 AD 分插三个口,模块之间互不干扰,一台设备测三种信号。

核心板 + 摄像头 + VGA + 千兆网络模块

4摄像头 + VGA + 千兆网

采集的图像本地 VGA 显示,同时经千兆网以 UDP 传到 PC 端显示保存,做图传验证就这一套。

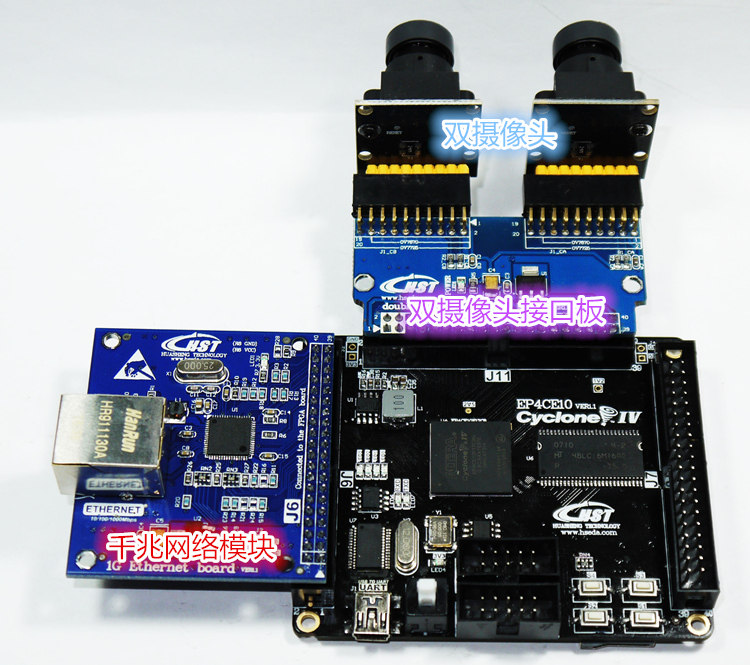

核心板 + 双摄像头接口板 + 千兆网络模块

5双目 + 千兆网

双摄像头同步采集,视频流经 千兆网传到 PC —— 做双目视觉、图像拼接的前端平台。

核心板 + 双摄像头接口板 + 2.8 寸触摸屏

6双目 + 2.8 寸触摸屏

两路摄像头输入,屏上做分屏显示或切换,脱机就能看,方便现场调试。

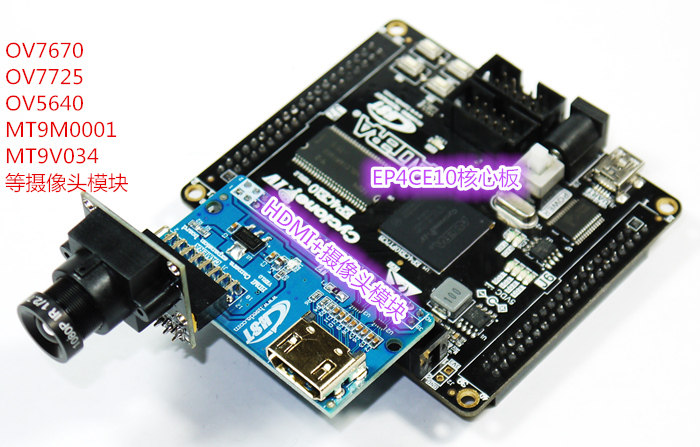

可选扩展模块:AD/DA 模块与摄像头模块
AD/DA 与摄像头模块 AD9226 双通道、AD9767、高速 AD/DA V2.0、24bit AD/DA;OV7725 / OV5640 / MT9M001 / MT9V034 等摄像头,配 VGA / HDMI / 双目接口板。
可选扩展模块:网络通信、IO 扩展与 LCD 显示模块
网络 / IO / 显示模块 千兆网、100M 网、USB2.0+VGA、音频采集;转接板 V1.0 / V2.0、电平转换、点阵屏;2.8/3.2 寸、4.3 寸、7 寸、8 寸触摸屏。

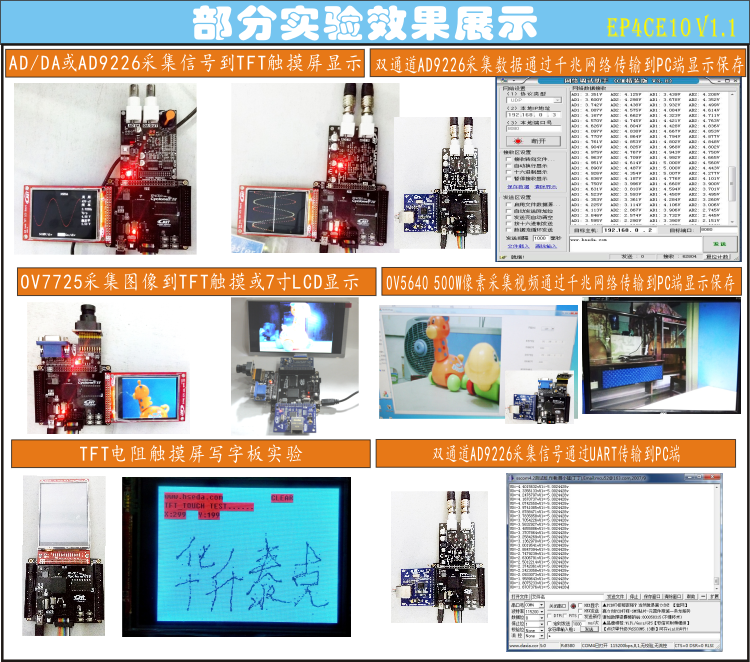

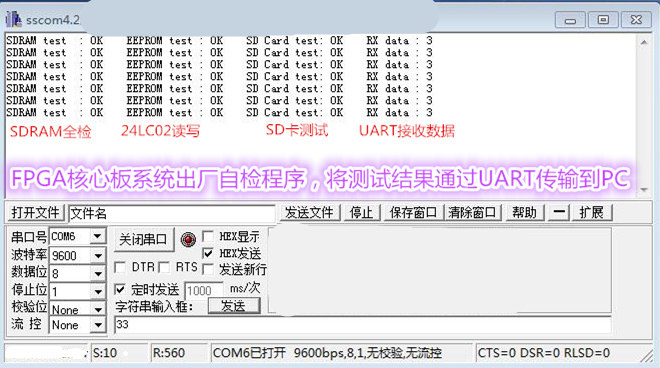

06 跑出来的实验结果

不是效果图,是手册里逐条跑过、拍下来的实物画面 —— 采集、存储、显示、网络,每一步都有对应例程。

TFT 触摸屏虚拟示波器:AD/DA 闭环,屏上显示正弦波 Vpp 8.274V、195.3kHz
高速 AD/DA 虚拟示波器 DA 产生正弦波 → 跳线短接到 AD → TFT 屏显示。实测 Vpp 8.274V、195.3kHz,DA 与 AD 一条链路闭环。
OV7725 / OV5640 摄像头采集图像实时显示在 2.8 寸 TFT 屏
摄像头 → 2.8 寸屏实时显示 OV7725 / OV5640 采集的图像经 SDRAM 缓冲后实时显示,色彩与帧率都能直接看。
OV5640 500 万像素摄像头采集图像送到 7 寸 LCD 显示
OV5640 500 万像素 → 7 寸 LCD 经 TFT 转接板接 7 寸屏,图像实时上屏;同一套工程把输出切到 VGA 或千兆网,只改顶层接口。
  • 24bit AD/DA 串口显示电压
  • 高速 AD/DA + SignalTap 抓波形
  • 高速 AD/DA 串口传 PC
  • 高速 AD/DA 采集存 SD 卡
  • 高速 AD/DA TFT 示波器
  • 高速 AD/DA 千兆网传 PC
  • 双通道 AD9226 + SignalTap
  • 双通道 AD9226 串口传 PC
  • 双通道 AD9226 存 SD 卡
  • 双通道 AD9226 TFT 示波器
  • 双通道 AD9226 千兆网传 PC
  • OV7725 → VGA / 7 寸 / 2.8 寸
  • OV5640 → VGA / 7 寸
  • OV5640 → 千兆网 → PC 显示保存
  • TFT2.8 / 3.2 寸触摸屏画板
  • SD 卡图片读取显示

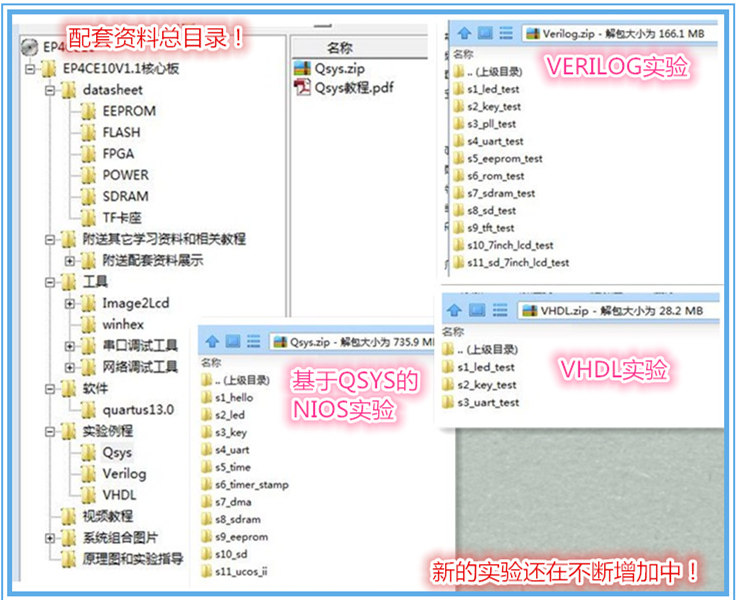

07 配套资料与例程

买板子给的是能跑通的全套工程:硬件手册、原理图、例程源码、软件安装包。

硬件手册与原理图

《EP4CE10 VER1.5 使用说明》含布局图、原理图结构、逐器件电路分析与 J6 / J7 / J11 引脚映射表;原理图与实物 100% 对应。

例程源码

32 个 Verilog 例程 + 14 个 QSYS 例程,按外设分目录,一个实验一个工程,Quartus 13.0 直接编译。

开发环境

Quartus II 13.0(含 Qsys / SOPC Builder、SignalTap II)、NIOS II 13.0 IDE(HAL)、ModelSim 10.1,安装包随资料包提供。

套件与网络例程

核心板 + EDA8.1 组合套件的完整实验包;另有 100M 网络模块配套例程(UDP 收发、PC 端上位机)。

  • LED / 按键 / 去抖动
  • 38 译码器 / 比较器 / 多路选择器
  • 数码管 / 4×4 矩阵键盘
  • 电子钟 / 加法器 / 并串转换
  • PWM 直流电机 / 步进电机
  • 红外遥控 / PS2 键盘
  • DS18B20 温度计
  • ROM 读写
  • SDRAM 读写
  • EEPROM(IIC)读写
  • SD 卡读写 / 读图显示
  • VGA 显示
  • AD 采集 / DA 正弦波
  • AD/DA VGA 示波器
  • SignalTap 逻辑分析
  • 音乐播放
  • OV7725 → VGA 显示
  • OV5640 → VGA 显示
  • QSYS:LED / KEY / 中断
  • QSYS:数码管 / 矩阵键盘
  • QSYS:AD / DA / PWM
  • QSYS:PS2 / DS18B20
  • QSYS:TFT2.8 触摸屏
  • NIOS II + uCOS II 多任务
08 型号、发货与下单说明

板子丝印是 EP4CE6/10 —— 同一个 FBGA256 封装,两种芯片共用一块 PCB,引脚定义完全一致。

参数EP4CE10F17C8N(标配)EP4CE6F17C8N(可选)
逻辑单元 LE10,3206,272
嵌入式 RAM414 Kbit(46 个 M9K)270 Kbit(30 个 M9K)
18×18 乘法器2315
PLL / 全局时钟2 / 102 / 10
用户 IO179179
封装FBGA256(17×17mm)FBGA256(17×17mm)
1

发货清单

  • EP4CE10 VER1.5 核心板 ×1
  • Type-C USB 数据线 ×1(供电 + 串口)
  • 6 角铜柱 ×1 套
  • 配套资料与例程(网盘链接,含手册 / 原理图 / 源码)
TFT 屏、摄像头、AD/DA 模块、下载器均为选配,按需另购。
2

下单前请确认

  • FPGA 型号:EP4CE10 还是 EP4CE6(6,272 LE)。
  • 配置芯片:M25P16 标配,是否需要 EPCS64。
  • IO 焊接结构:A 正面双排针 / B 不焊接 / C 背面母座。
  • 是否需要配套 USB Blaster 下载器与扩展模块(套餐更划算)。

选型拿不准?把项目需求发给我们

告诉我们要跑什么(NIOS II / 图像采集 / 多路 AD / 教学实验)和预算,工程师帮你配核心板、扩展模块与例程。
