QQ2812

QQ2812横空出世！疯狂促销价：1180元！

套餐1： QQ2812开发板＋ DSP并口仿真器 ＝ 1800元
套餐2： QQ2812开发板＋ DSP USB口仿真器 ＝ 2200元

　

加150元送配件套餐：步进电机＋12864中文图形液晶＋Altera CPLD下载线

特别说明：我们的开发板都不包括仿真器，要想学习好DSP需要购买一个仿真器！
　

注意：

1、现在购买赠送CPLD代码！这是其他厂家都不提供的！
2、现在购买赠送Protel99se格式原理图！！
　

1.1 产品简介

QQ2812开发板是一套基于TMS320F2812 DSP 的学习和二次开发平台。

1、提供了二十多个实验项目，同时提供完整的原理图、代码和常用的外围接口，完全可以作为个人、公司、高校和研究所的初学者学习和教学的工具。

2、同时，引出DSP所有的控制信号和CPLD的32个IO信号，可以作为二次开发的开发平台。

3、采用四层板设计，充分考虑了EMC,EMI以及散热、安装方面的因素，大可能的引出了所有接口，因此他也可作为功能板直接嵌入到用户的产品当中，大大缩短用户的产品开发周期。

回流焊全自动机器工艺生产->点击查看超清晰大图!

　

1.2 与Study-2812增版的区别

QQ2812开发板是我们在Study-2812普及版和Study-2812增版的基础上，总结了他们的优点和缺点，进行再次改进而形成的。

QQ2812开发板针对Study-2812增版的主要改进之处：

1、QQ2812为四层板，更加稳定，Study-2812为两层板；

2、QQ2812尺寸为13.5×11cm，是Study-2812的一半不到，更适用于嵌入产品中；

3、QQ2812引出了SPI、PWM、CPLD的32个IO等接口，方便用户扩展和二次开发；

4、QQ2812增加了1602字符液晶的接口和实验；

5、QQ2812增加了EEPROM IIC的实验；

6、QQ2812将USB芯片由ISP1581改为CY7C68013，更加稳定，开发更简单，并提供PC端Demo代码；

7、QQ2812将CPLD芯片由EMP7128升级为EPM3256，门数扩大一倍，方便用户二次开发；

8、QQ2812的CAN、485接口采用TVS管，对地电容，保护电阻等措施；

9、QQ2812在地线处理上，地线层数字地与模拟地分别覆地，后通过一个电感单点连接；
10、QQ2812在电源处理上，电源层VCC,3.3V模拟电源,1.8V，电机用5V均分别覆铜；
11、QQ2812在散热处理上，DSP，CPLD，3个电源芯片下部均覆金属焊盘以增加传到散热效果；

1.3 系统资源

· DSP处理器TMS320F2812，32位定点高速数字处理器，高工作频率150M；

· 片内内置128K * 16位 FLASH，利用烧写插件可以方便的固化用户程序,FLASH可加密；

· 片内内置 18K * 16位 SRAM；

· 片内内置 4K * 16位 BOOT ROM；

· 片内内置 1K * 16位 OTP ROM；

· 扩展 256K * 16位SRAM，IS61LV25616；

· 扩展 512K * 16位FLASH，SST39VF800，方便用户烧写较大程序；

· CPLD 使用EPM3256ATC144，5000门，提供下载接口，用户可以编写自己的代码；

· 提供1个8段数码管；

· 提供8个LED发光管，方便状态指示；

· 提供9个独立按键；
· 提供1个蜂鸣器；

· 专用复位芯片MAX706R，保证可靠复位，有独立复位按钮，可手工复位；

· 提供1路RS-232接口，可连接PC进行实验；

· 提供1路RS-485接口，方便用户组网，端口有保护措施；

· 提供1路CAN2.0接口，方便用户组网；

· 提供16路AD输入接口（输入范围0～3V），其中第1、2路可连接DA输出做验证实验，3、4路

输入加了限流和运放跟随处理，输入范围0～3V（注意不要超出范围！）；

· 提供4路DA输出接口；

· 提供1路USB 2.0 DEVICE接口，方案为成熟的CY7C68013芯片，提供现成的固件和PC调用示

例代码，可以方便的同PC进行通讯，进行二次开发；

· 提供耳机插孔，可以方便地实现放音功能；

· 提供话筒插孔，可以方便地进行录音功能；

· 提供12864中文图形液晶接口；

· 提供1602字符液晶接口；

· 提供1个EEPROM，芯片为24LC64，用与IIC总线数据传输实验；

· 提供直流电机控制接口，防反插设计；

· 提供步进电机控制接口，防反插设计；

· 提供SPI接口引出，方便组网；

· 提供6路PWM波输出接口，防反插设计；

· 外扩2路的非屏蔽中断源输入接口；

· 外扩多达5路的可屏蔽中断源输入接口，其中1路可由按键触发；

· 提供多达16路输入，16路输出接口；

· 总线开放，数据线，地址线，控制线、特殊功能引脚全部引出，方便用户二次开发；

· 提供+5V、3.3V、3.3VA、1.8V、GND、GNDF等电源测试点；

· 供电直接由外部稳压电源来提供，更加稳定可靠，USB没有供电功能；

· 提供独立开关，控制电源，方便操作；

· 提供四个固定孔，方便用户安装固定；

· 物理尺寸：13.5 * 11 cm；

· 采用4层板工艺设计，全机器贴片工艺焊接，保证性能可靠、稳定、高速；

· 扩展引出USB HOST 接口（另外选购USB-NET扩展板）；

· 扩展引出网络接口（另外选购USB-NET扩展板）；

1.4 扩展接口

· DSP总线、AD、EVA、EVB等所有功能引脚引出，4个30针的插座，管脚间距2mm，用户可以扩

展使用；

· CPLD的16路输入，16路输出IO接口引出，管脚间距2mm；

· 4路D/A输出接口插座，管脚间距2.54mm；

· SPI接口引出，管脚间距2.54mm；

· 符合IEEE 1149.1标准的DSP JTAG接口，IDC14，管脚间距2.54mm，可以配合市面上所有标

准JTAG接口仿真器使用；

· 6路PWM接口引出，管脚间距2mm；

· 直流电机接口引出，管脚间距2.54mm；

· 步进电机接口引出，管脚间距2.54mm；

· 12864中文图形液晶接口引出，20p孔座，管脚间距2.54mm；

· 1602字符液晶接口引出，16p孔座，管脚间距2.54mm；

· 2路NMI和4路EINT输入接口引出，管脚间距2.54mm；

· CPLD的标准JTAG接口，IDC10插座，管脚间距2.54mm，可下载自己编写的CPLD代码；

· 1路耳机插孔（青色）；

· 1路话筒插孔（粉色）；

· RS-485接口插座，2位蓝色端子,5.08mm间距；

· CAN2.0总线接口插座，2位蓝色端子,5.08mm间距；

· RS-232标准DB9孔式接口插座；

· 1路USB DEVICE B型接口标准插座；

· DC 5V外部电源输入接口；
　

· 扩展引出USB HOST 接口（另外选购USB-NET扩展板）；

· 扩展引出网络接口（另外选购USB-NET扩展板）；

QQ2812与某网站***2812III型开发板对比

序号	功能	QQ2812	***2812 III	备注
1	销售价格	1180元	2380元
2	DSP 2812	有	有
3	片内FLASH	128*16位	128*16位
4	片内SRAM	18*16位	18*16位
5	片外FLASH	512k*16位	256k*16位	更大程序空间
6	片外SRAM	256k*16位	64k*16位	更大数据空间
7	串行EEPROM	64kb	2kb
8	8段数码管	有	有
9	LED发光管	8个	8个
10	按键	9个	8个
11	蜂鸣器	有	无
12	RS-232接口	有	有
13	RS-485接口	有	无	方便485总线组网
14	CAN接口	有	有
15	AD接口	16路	16路
16	DA接口	4路	2路
17	网络	有	有	USB-NET扩展板
18	USB HOST	有	有	USB-NET扩展板
19	USB DEVICE	有 USB2.0	无	USB传输更便捷
20	耳机MIC	有	有
21	字符液晶	有	有
22	图形液晶	有	有
23	直流电机	有	有
24	步进电机	有	有
25	非屏蔽中断	2路	2路
26	可屏蔽中断	5路	3路
27	输入IO	16路	11路	更大的扩展自由度
28	输出IO	16路	16路
29	CPLD	EPM3256：5000门	EPM3128：2500门	更大空间二次开发
30	总线引出	所有	部分	二次开发更方便
31	PCB	4层板	2层板	4层更可靠更稳定

焊接工艺

回流焊全自动焊接

手工焊接

一次焊接200套

1.5 代码及实验项目

1）DSP部分代码
实验1．内部定时器0跑马灯实验；

实验2．内部定时器2交通灯实验；

实验3．事件管理器实验；

实验4．数码管显示实验；

实验5．蜂鸣器控制实验；

实验6．外部RAM读写实验；

实验7．外部FLASH读写实验；

实验8． GPIO控制实验；

实验9．外部中断控制实验;

实验10．DA转换实验；

实验11．RS-232接口通讯实验；

实验12．RS-485接口通讯实验；

实验13．CAN总线接口实验；

实验14．USB与PC通讯实验（提供固件代码与PC DEMO代码）；

实验15．直流电机控制实验；

实验16．步进电机控制实验；

实验17．12864图形液晶显示实验；

实验18．1602字符液晶显示实验;

实验19．放音与录音实验；

实验20．AD-DA联合实验；

实验21．IIC EEPROM读写数据实验；

实验22．CPLD烧写实验；

以上实验项目均提供C语言版本的程序源代码，并有详细中文注释。

2）PC端demo代码

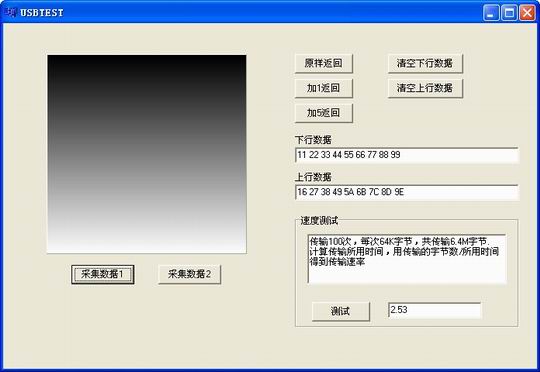

PC端代码的编程语言为Borland C＋＋ builder，提供图形界面，通过调用dll库函数，给用户演示了如何完成USB数据的收发，同样的DSP端的代码也演示了如何读写数据，用户可以参照这个调用示例，迅速的完成自己的程序开发，而不用去关心USB协议的细节。

3）CPLD代码
完成逻辑粘合和地址分配。

　

1.6 相关资料

1．完整的原理图（PDF格式，保证与PCB完全吻合），快速掌握多项实用接口的应用；

2．所有实验提供C语言源代码，均有详细中文注释；

3．在线烧写FLASH的方法与工具，用以固化用户自己的程序；

4．芯片手册：提供开发板上全部芯片的芯片资料；

5．送原版TI DSP开发环境CCS2.2 for C2000；

6．提供仿真器驱动及其他DSP书籍光盘相关学习资料；

7．赠送Acrobat reader、Keil C、Bushound USB总线监听软件、Sscom串口调试助手等调试工具；

8．赠送Altera下载线原理图；
9．赠送液晶字模软件；

10．赠送TCP/IP协议卷：卷1～3；

11．赠送USB规范文档；

12．赠送CAN2.0规范文档；

13．赠送U盘系统说明文档；

14．赠送FAT16、FAT32系统说明文档；

15．赠送 UCOS-II 在F2812上的移植源码；

16．赠送 FFT、FIR等算法库；

18．用户手册：非常详细，包含电路分析、代码介绍、 CCS2000快速入门指导等；

以上赠送资料仅供学习用，请勿用于商业用途！

130页的用户手册，非常详尽，简单易懂，非常适合初学者学习和作为客户二次开发平台！

目    录

1．产品概述    4
    1.1 产品简介    4
    1.2 与STUDY-2812增版的区别    6
    1.3 系统资源    6
    1.4 扩展接口    8
    1.5 代码及实验项目    8
    1.6 相关资料    9
    1.7 典型应用    10
    1.8 装箱清单（基本配置）    10
    1.9 其他可选配件    11
2．学习之前的准备工作    11
    2.1 硬件准备    11
    2.2 软件准备    12
    2.3 元件布局图    14
    2.4 跳线说明    14
    2.5 连接器说明    15
    2.6 硬件资源说明    17
3．软件安装及设置    17
    3.1 CCS的安装    17
    3.2 安装仿真器驱动    18
    3.3  CCS的设置    19
    3.4 CCS软件简介    40
    3.5 CPLD软件的安装（MAXPLUSII）    45
4．硬件电路讲解    50
    4.1 供电电路    50
    4.2 复位电路    51
    4.3 时钟振荡电路    51
    4.4 峰鸣器控制电路    52
    4.5 外扩RAM电路    53
    4.6 外扩FLASH电路    54
    4.7 JTAG接口电路    54
    4.8 DSP引脚扩展    55
    4.9 走马灯与按键电路    57
    4.10 SCI串口通讯电路    58
    4.11 RS-485通讯电路    58
    4.12 CAN通讯接口电路    59
    4.13 数码管控制电路    60
    4.14 AD转换电路    61
    4.15 SPI-D/A转换电路    61
    4.16 PWM电机控制电路    62
    4.17 步进电机接口    63
    4.18 128×64图形LCD扩展接口电路    64
    4.19 音频控制电路    65
    4.20 外部中断控制电路    65
    4.21 USB DEVICE控制电路    66
    4.22 CPLD外围输入输出IO扩展电路    67
    4.23 1602液晶显示电路    67
    4.24 IIC&EEPROM电路    68
    4.25 6路PWM波电路    69
5．软件实验讲解    70
    5.1 内部定时器0实验    70
    5.2 内部定时器2实验    71
    5.3 事件定时器实验    73
    5.4 数码管显示实验    74
    5.5 蜂鸣器控制实验    76
    5.6 外部RAM读写实验    77
    5.7外部FLASH读写实验    81
    5.8 GPIO控制实验    85
    5.9外部中断控制实验    86
    5.10 DA转换实验    89
    5.11 RS-232串口通讯实验    90
    5.12 RS-485通讯实验    92
    5.13 CAN总线接口实验    94
    5.14 USB通讯实验    97
    5.15 直流电机控制实验    101
    5.16 步进电机控制实验    102
    5.17 12864液晶显示实验    103
    5.18 1602液晶实验    106
    5.19录音&放音实验    108
    5.20 AD-DA联合实验    110
    5.21 IIC&EEPROM实验    111
    5.22 CPLD烧写实验    114
6．FLASH烧写    118
    6.1  安装烧写软件    118
    6.2  烧写FLASH    119
7．参考资料    123
附1： STUDY-XDSPP并口仿真器产品说明    124
附2： STUDY-USB2.0仿真器产品说明    126
附3：开发板之家产品列表    128
　

1.7 典型应用

教学应用、工业自动化控制、UPS、电机控制、机器人；

变频控制、汽车、机械、磁盘驱动、数字滤波；

振动分析、交流伺服、直流电机控制等。

1.8 装箱清单（基本配置）

1、 QQ2812开发板1块；

2、＋5V直流稳压电源1个；

3、 USB高级屏蔽连线1条；

4、串口直连线1条（一头针一头孔）；

5、 1602液晶模块1个；

6、直流电机1个；

7、用户光盘一张；

8、 DSP超值学习资料光盘一张（DVD）－点击查看光盘内容；

9、赠送书籍：TMS320F281X DSP原理及应用实例（北航出版社—万山明编著）；

10、保修卡、产品清单；

点击可以看到书的内容简介！

1.9 其他可选配件

1、步进电机： 25元；

2、12864中文图形液晶：95元；

3、Altera CPLD下载线：30元；

4、232-485转换头： 30元（做RS-485实验需要用到）；

5、USB-232转换电缆： 60元（力特USB2.0，精挑细选出来的，兼容性好）；

6、USB-CAN转换器->点击查看详细说明；
7、CAN232B智能CAN总线转换器->点击查看详细说明；

更多精彩照片（点击可看大图）

　

       DSP芯片            CPLD芯片EPM3256         Flash芯片          Sram芯片


      麦克&耳机            16 IO输入         12864&1602 LCD         按键&LED


      16 IO输出           数码管              直流&步进电机          PWM扩展


      JTAG接口             SPI&DA             电源开关              USB接口


       串口                CAN总线                  485总线              标签


     DSP附近电容        CPLD附近电容          防静电袋里的QQ2812       包装盒


    12864图形液晶           1602字符液晶          直流电机            步进电机


   +5V直流稳压电源         USB电缆               串口直连电缆         Altera下载电缆


     配套光盘

另外一个角度看QQ2812，是不是更精致！

The following is just for overseas customer：

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

Introduction：

QQ2812 DSK is development kit of TMS320F2812 DSP.

1. More than twenty experiments，offer schematic diagram,code and interface. It can be use for study and education by person,corporation,college and graduate school.

2. Extend all control signal of DSP and 32 IO signal of CPLD,it can easily used for continuous development.

3. 4 layers design and deal with the EMC,EMI, heat-resistant,setting. So it can be derectly used in user’s product as a parts and it can greatly decrease develop cycle.

Resources：

　

· DSP TMS320F2812,32 bit fixed point processor, maximal frequency 150M;

· On chip 128K * 16 bit FLASH;

· On chip 18K * 16 bit SRAM;

· On chip 4K * 16 bit BOOT ROM;

· On chip 1K * 16 bit OTP ROM;

· Extend 256K * 16 bit SRAM,IS61LV25616;

· Extend 512K * 16 bit FLASH,SST39VF800;

· Cpld EPM3256ATC144,5000 gates;

· 1 numerical code tube;

· 8 LEDS;

· 9 buttons;

· Reset chip MAX706T;

· 1 RS-232 interface;

· 1 RS-485 interface;

· 1 CAN 2.0 interface;

· 16 AD input interface;

· 4 DA interface;

· 1 USB 2.0 DEVICE interface,Offer firmware and pc demo code;

· 1 earphone;

· 1 micphone;

· 12864 graphic LCD;

· 1602 char LCD;

· Eeprom 24lc64;

· Dc motor interface;

· Step motor interface;

· Extend SPI interface;

· 6 PWM output interface;

· 2 NMI;

· 5 INT;

· 16 input IO,16 output IO;

· Extend all data bus,address bus,control signal,etc;

· Test point for +5V,3.3V,3.3VA,1.8V,GND,GNDF;

· External regulator power;

· 1 power switch;

· 4 fixed hole;

· Size: 13.5 * 11 cm;

· 4 layers pcb design;

　

Code and Experiment:

　

Ex1: TIMER0 flow water light;

Ex2: TIMER2 traffic light;

Ex3: EVA;

Ex4: Numerical code tube;

Ex5: Buzzer;

Ex6: external RAM;

Ex7: external FLASH;

Ex8: GPIO control;

Ex9: external INT;

Ex10: DA;

Ex11: RS-232;

Ex12: RS-485;

Ex13: CAN BUS;

Ex14: USB communication with PC;

Ex15: DC motor;

Ex16: step motor;

Ex17: 12864 LCD;

Ex18: 1602 LCD;

Ex19: record and play;

Ex20: AD and DA together;

Ex21: eeprom read and write;

Ex22: CPLD download;

　

Parts list:

　

1. QQ2812 DSK;

2. +5v regulator power;

3. USB cable;

4. serial port cable;

5. 1602 LCD;

6. 12864 LCD;

7. DC motor

8. step motor;

9. Altera cpld download cable;

10. 232-485 exchanger;

11. user CD;

12. parts list;

Price:

280 USD
　
