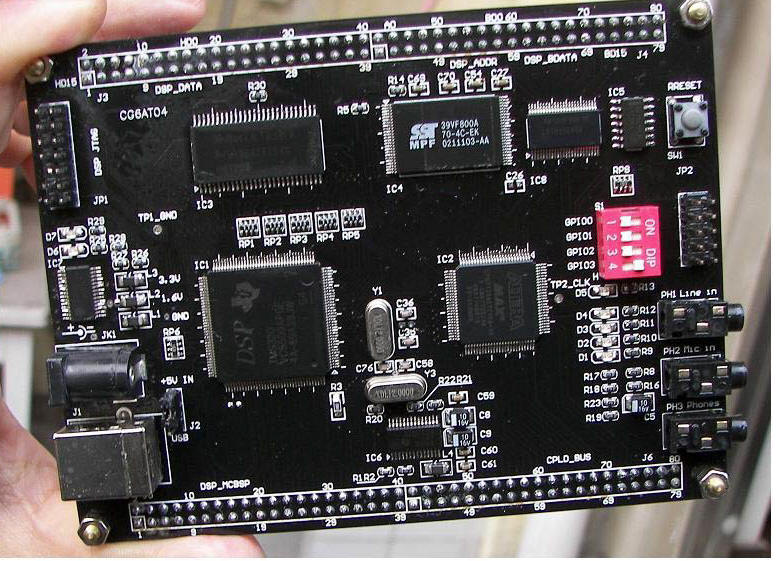

DSP5509开发板
产品简介 1、主CPU（5509AEVM）模块：采用TI公司TMS320C5509ADSP芯片，该模块上的资源有：16Mbit flash 196k*16bit SRAM 2500 gate CPLD， 模块上留有JTAG插口，用户可以通过仿真器和CCS下载程序和进行实验； 主处理芯片：TMS320VC5509A，低功耗设计，比上一代 C54XX 器件功耗低30%左右，处理速度更快，双核结构，处理速度400MIPS；软件程序兼容C54XX DSP；片内存贮空间 128K×16Bit；大容量SDRAM设计：4M×16Bit； 2路 10bit 片上A/D接口； 8M bit 扩展 FLASH，存储大量固化程序和数据；设计有用户可以测试指示灯； DSP 扩展总线，包括数据、地址、I/O、控制； 4 组标准扩展连接器，为用户进行二次开发提供条件；具有 IEEE1149.1 相兼容的逻辑扫描电路，该电路仅用于测试和仿真； +5V 电源输入，内部+3.3V、+1.6V 电源管理；高保真语音接口设计，双路语音采集，每路 48K/S； USB 2.0 接口设计； 4层板设计工艺，稳定可靠。 2、 AD采样实验：利用5509A自身带有的AD模块 3、立体声codec模块：采用高性能codec芯片TLC320AIC23， 高采样率为96kbps 4、通信模块：可做USB2.0实验，利用5509A自身带有的USB模块接口 5、开关输入、板载LED指示 6、引出DSP全部引脚，扩展EMIF、HPI接口，和CPLD用户接口，特别方便用户二次开发 7、二次开发模块：可以选配多种应用接口板，包括图象板，网络板、通信板、LCD键盘等；可扩展双CPU板（包括2000系列板或5000系列板）ARM板，软件无线电板，MP3等。 实验项目 实验一、CCS基本使用 实验二、Memory操作实验 实验三、LED流水灯实验 实验四、GPIO实验 实验五、定时器实验 实验六、实时时钟实验 实验七、AD转换实验 实验八、快速傅立叶变换(FFT)实验 实验九、FIR滤波器实验 实验十、IIR滤波器实验 实验十一、自适应滤波器（FIRLMS）实验 实验十二、拨码开关实验 *实验十三、LCD点阵图形液晶显示实验 *实验十四、键盘接口实验 *实验十五、直流电机控制测速实验 *实验十六、步进电机控制实验 实验十七、USB2.0接口演示实验 实验十八、立体声语音录放实验
*实验十九、视频图象采集实验（注，打*号的是要配相应的IO板才能开展的实验） 套件组成： 1、DSP5509开发板1块 |
