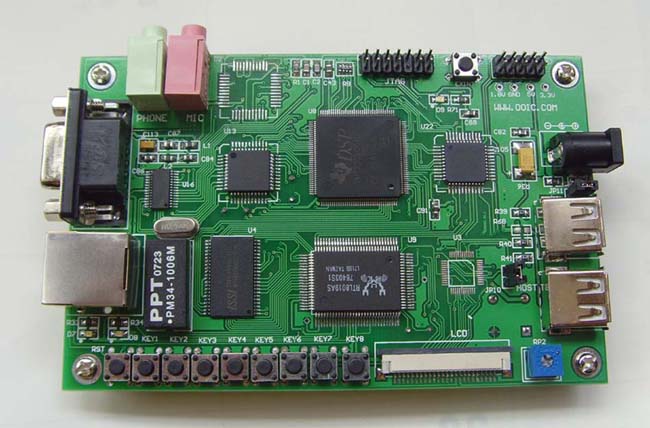

单片机+CPLD+DSP5402开发板

售价：350（元）

[系统简介]
    TMS320VC5402开发套件可以用来验证TMS320VC5402数字信号处理器的各种功能，是目前市场上功能为齐全的学习开发平台，特别是音频处理和USB移动存储方面。
    音频处理方面进行了软硬件的优化，使其在音乐播放方面支持MP3、WAV、PCM三种格式，在音质方面已经赶上并接近CD音质；USB移动存储方面支持大容量移动存储设备，如U盘、USB移动硬盘等，硬件上可选择工作在HOST方式或者SLAVE方式，软件上提供FAT16、FAT32以及U盘读写实验。
    另外TMS320VC5402开发套件采用DSP+单片机方案（即HPI与单片机IO相连），使得程序可以直接通过单片机串口下载到DSP中运行，这样用户可以不用DSP仿真器也可以进行DSP系统的学习开发，对于初学者可以节省购买DSP仿真器的费用；而且用户可以很方便在此基础上从DSP+单片机方案过度到DSP+ARM方案。
    该产品适合于语音处理、通信、便携式检测设备等应用场合。具有高性能，低功耗的特点。

[系统硬件资源]

中央处理器
◆TMS320VC5402PEG100，高工作频率为100MHZ；片内内置 16K * 16位 DARAM,可配置成数据区和程序区

外部存储器
◆DSP片外扩展 64K * 16位的IS61LV6416 SRAM，通过更改CPLD中的逻辑，既可作为数据区，也可作为程序区使用

网络接口
◆采用10M的RTL8019AS网络接口芯片，带连接以及状态指示灯，方便用户实现以太网通讯。

音频输入/输出接口
◆音频芯片采用TLV320AIC23，它是TI公司的一款高性能立体声音频芯片。支持麦克风输入，耳麦、音箱输出，方便用户实现录音和播音。

CPLD逻辑控制
◆采用EPM7032AE CPLD，处理DSP与外设的时序逻辑，CPLD的JTAG口对用户开放，用户可进行CPLD学习使用。同时提供板上VHDL程序代码供用户参考。

单片机
◆提供STC89LE58RD+单片机，通过HPI接口和DSP相连，DSP程序通过单片机串口下载到单片机中（相当于FLASH存储器），然后通过HPI口加载到DSP中运行。

LCD接口
◆24针的图形LCD接口，方便用户接320*240的LCD，并提供基本的GUI接口程序。

自由按键
◆8个用户可以自定义的按键，方便用户配合LCD等实现人机对话

中断输入
◆提供一个按键接口，方便用户用做手动中断输入

复位
◆板上提供手动自动复位电路，方便调试

电源
◆内正外负5V/1A开关电源

JTAG接口
◆标准14针JTAG接口（其中第6脚为空），可以连接各种TI的DSP仿真器。

[代码及相关实验说明]
1、 DSP程序下载实验
详细说明了如何将out文件转换成hex文件通过串口下载到单片机中，从而加载到DSP中运行。这种方式主要用于没有DSP仿真器的情况下。
2、 CpuTimer定时器实验
TMS320VC5402上有2个CPU定时器，本程序主要是对CPU定时器0进行操作，使其1ms产生一次中断。在开发板上可以看到发光二极管D9每秒钟闪烁两次的现象。
3、外扩SRAM实验
SRAM实验主要是对外部SRAM进行读写操作，先向同一地址单元写入数据然后读出同一单元的数据，将读出的数据和写入的数据进行比较，以判断SRAM工作是否正常。
4、扩展中断输入实验
在扩展的中断输入接口INT3输入端接有一个小按键，只要用户按下小按键，INT3引脚就出现低电平。可以看到板子上的现象是：按下板子上“EXINT”小按键，发光二级管的闪烁加快（即频率变大）。
5、键盘扫描实验
扫描板子上1*8键盘的键值，用户可以通过单步调试或单步跟踪到函数中参看键值。板子上的现象是：每按一个按键，发光二极管闪烁一次。
6、 MCBSP立体声警报实验
TMS320VC5402片上有两个McBSP多通道同步串口，本程序是通过McBSP接口把数据送给AIC23芯片，让AIC23实现放音功能。实验现象是：将耳机插到板子上的PHONE接口，可以听到立体声的报警音。
7、网卡发送接收实验
程序运行后，RTL8019AS网卡芯片发送/接收数据，用户可以通过网络抓包软件查看接收缓冲区的内容。
8、 UDP实验
加载程序后用户可以通过光盘中的UDP Message软件发送数据，通过网络抓包软件接收数据，比较发送和接收数据是否一致。
9、 ICMP实验
运行程序后，用户可以在CMD命令中ping通开发板的IP地址；同时可以看到网络抓包软件中显示ICMP协议情况。
10、TCP实验（服务器端）
    通过调试工具中的TCP_tester软件，和开发板建立连接，如果通讯正常，则显示连接成功的信息，同时可以看到连接成功后开发板发个PC机的信息。
11、TCP实验（客户端）
    使用调试工具中的TCP_tester软件，侦听网络通信，如果通讯正常，则显示其IP地址、端口号等信息
12、PCM格式和WAV格式歌曲播放实验
    加载程序后，在开发板PHONE口插上耳机就可以听到相应的歌曲了（支持PCM格式和WAV格式）。其中歌曲文件通过网络发送到DSP中。
13、录音回放实验
    将耳机和音频话筒分别插到板子的PHONE和MIC插孔中（我们使用和电脑相同标准的绿、红插孔），在CCS中全速运行录音回放程序，就可以通过耳机听到MIC中输入的声音。
14、LCD实验
    开发板上提供了24针标准的320*240的图形LCD接口，用户接上自配的LCD，运行光盘中的LCD程序（基本的GUI接口程序）后，在LCD上即可显示64*64图标、16*16点的汉字以及直线等。
15、提供CPLD程序VHDL源码。
用户可以通过光盘中提供的QuartusII软件自己编译、修改代码。

注：所有DSP实验全部在CCS3.3下编译的，代码全部采用C语言编写，并有注释，保证初学者快速入门！

[配套资料和软件]
1、所有实例程序的完整工程文件，全部提供源代码；
2、完整的原理图(pdf格式)，快速掌握多项实用技术的具体应用；
3、CPLD程序源码（VHDL）；
4、在线下载程序的方法与工具，用以固化用户自己的程序；
5、DSP程序转化为单片机程序进行BOOT方法的详细文档；
6、用户手册：非常详细，让你快速踏入DSP开发应用之门；
7、芯片手册：开发板上全部芯片的芯片资料；
8、原版TI DSP开发环境CCS3.3，所有程序都是CCS3.3下编译的；
9、QuartusII 5.1完全破解版，方便用户进行CPLD下载、学习、开发；
10、单片机程序烧写软件STC-ISP；
11、提供KEIL C软件，方便用户进行程序转换编译；
12、赠送其他DSP相关学习资料。

[配套应用资料]
1、送TCP/IP协议卷：卷1，卷2，卷3
2、送USB1.1协议规范文档
3、送U盘系统说明文档
4、送FAT16、FAT32系统说明文档
5、送SCSI指令集说明文档
6、送其它相关的开发说明文档

[调试软件]
1、送网络抓包软件，开发TCP/IP协议的利器。
2、送总线抓包软件，开发USB接口的利器
3、送串口监听软件，开发RS232/485必备
4、送字模提取软件，开发LCD显示程序必备
5、送TCP/IP测试软件，调试UDP协议、TCP协议必备

[应用软件包]
1、LCD显示汉字软件包，可显示8 * 8 点，8 * 16点，16 * 16点，16*24点，24*24点等大小的数字，汉字，图形。
2、LCD显示图标软件包，可显示32 * 32点，64 * 64点的图标。
3、LCD波形显示软件包，可显示直线，曲线等，不用修改，可直接移植。
4、提供TCP/IP协议中的ARP，UDP，ICMP，IP，TCP等协议。
5、提供歌曲播放软件代码。
6、提供MP3播放软件代码。
　

[典型应用]
个人数字助理
语音处理(例如VoIP)
静态图象（例如指纹识别）
网络安全
便携式检测设备
DSP语音处理教学
TMS320C5000开发原型

[装箱清单]
1、测试好的TMS320VC5402开发板一块
2、 USB线一根
3、直连串口线一根
4、交叉网线一根
5、配套光盘三张（包括赠送的视频教程）
6、保修卡一张
　
